Калодзеж для свідравіны: самастойнае ўладкаванне

Уладкоўваючы ваданоснага свідравіну сваімі рукамі, неабходна не толькі правільна змантаваць помпа, але і ўсталяваць верхнюю абвязку. Абвязка, якую часам называюць свідравін калодзежам, уяўляе сабой корпус асаблівай формы, усярэдзіне якога размяшчаецца агаловак свідравіны і запорная арматура.

Ўстаноўка студні дае магчымасць размясціць верхнюю частку свідравіны ніжэй за ўзровень грунта, абараніўшы яе тым самым ад прамярзання і механічных пашкоджанняў.

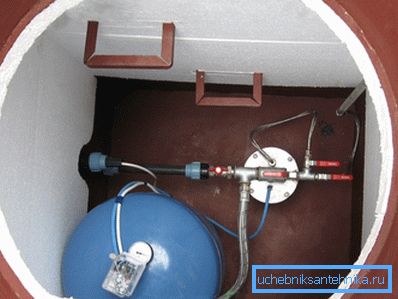

Агаловак і рэгулявальную апаратуру лепш схаваць пад зямлю

разнавіднасці калодзежаў

прыямак

У залежнасці ад наяўных у наяўнасці рэсурсаў і пастаўленых задач можна ўладкаваць некалькі тыпаў калодзежаў.

І найбольш простым з пункту гледжання мантажу з'яўляецца прыямак:

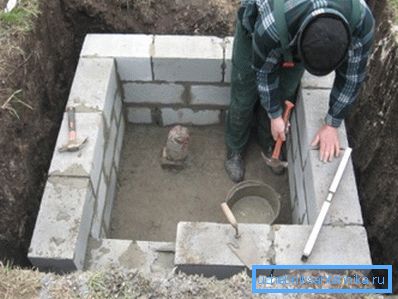

абліцоўванне приямка
  • Калодзеж дадзенага тыпу ўяўляе сабой выкапана вакол оголовка свідравіны паглыбленне, у якім размяшчаецца запорная арматура.
  • Прыямак звычайна робяць глыбінёй не менш за паўтары метраў, пры гэтым сценкі абліцоўваюць цэглай ці заліваюць бетонам.

Савет! Калі грунт у вашай кліматычнай зоне прамярзае даволі глыбока, прыямак свідравіны варта ўцяпліць.

  • Верхняя частка приямка можа перакрывацца, аднак гэта не забяспечвае дастатковай герметычнасці.

Асноўная вартасць приямка заключаецца ў тым, што яго можна вырабіць сваімі рукамі з выкарыстаннем падручных матэрыялаў. Пры гэтым высокі ўзровень вільготнасці ўнутры такога калодзежа не дазваляе размяшчаць там аўтаматычныя рэгулююць ўстаноўкі, гідраакумулятарам і г.д.

адаптар

У адрозненне ад приямка, адаптар ўяўляе сабой канструкцыю, якая ўсталёўваецца на саму обсадную калону свідравіны:

  • Як правіла, вырабляецца прылада адаптара для свідравіны з сталі або пластыка. Сталёвы варыянт пераважней, паколькі ён забяспечвае вялікую герметычнасць.
  • Адаптар мантуецца такім чынам, каб вадаправодная труба знаходзілася ніжэй ўзроўню грунта.

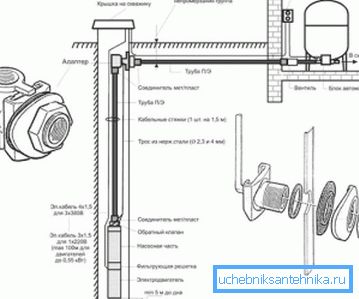

Схема прылады і размяшчэння адаптара

Галоўны плюс такога рашэння - нізкі кошт. Аднак выкарыстоўваць яго можна толькі ў тым выпадку, калі для водазабору выкарыстоўваецца адна обсадная калона.

Таксама варта адзначыць, каб ўладкоўваць калодзеж з адаптарам можна толькі пры ўмове замацавання свідравіны помпы на трубе. Падвесныя сістэмы абсталююцца інакш.

кесон

Найбольш дасканалым тыпам абвязкі з'яўляецца калодзеж кессонного тыпу:

  • Кесон - гэта герметычная ёмістасць, усярэдзіне якой размяшчаецца агаловак свідравіны, водаправодныя трубы, аўтаматыка і запорная арматура.
  • Па канструкцыі ёмістасць некалькі падобная з приямком, аднак адрозніваецца значна большай воданепранікальнасцю, а таксама валодае высокімі цеплазахоўваючых характарыстыкамі.
  • Кесоны можна набыць у спецыялізаваных крамах альбо вырабіць самастойна. У другім выпадку вы істотна зэканоміце, паколькі пластыкавыя і металічныя ёмістасці даволі дарогі.

Менавіта на кесонаў канструкцыі студні мы і спынімся ў якасці асноўнага варыянту абвязкі нашай свідравіны.

Тэхналогія вырабу кесона

матэрыялы

Сёння прылады кессонного тыпу робяць з самых розных матэрыялаў:

  • Пластыкавыя - найбольш даступныя па цане з тых, якія ёсць у продажы. Адрозніваюцца высокай герметычнасцю і дастатковай трываласцю. Разам з тым пластыкавыя сценкі добра праводзяць цяпло, таму кесоны з ПВХ абавязкова трэба ўцяпляць.

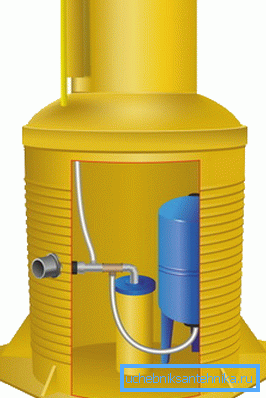

Пластыкавая ёмістасць з рэсіверам

Савет! Каб прадухіліць дэфармацыю кесонаў ёмістасці, спецыялісты рэкамендуюць мантаваць яе не на грунт, а на бетонную падушку таўшчынёй ад 5 см.

  • Металічныя - вырабляюцца з сталі з антыкаразійным пакрыццём. Характарызуюцца высокімі паказчыкамі механічнай трываласці і воданепранікальнасці. Як і пластыкавыя, патрабуюць абавязковага ўцяплення. Асноўны недахоп - высокі кошт.

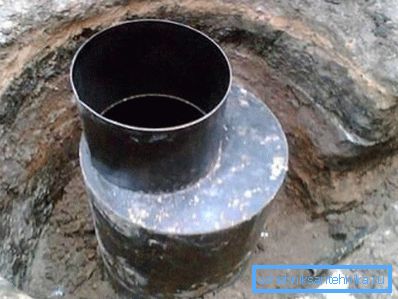

Усталяваны калодзеж з сталёвага ліста
  • Для забеспячэння герметычнасці ўсіх злучэнняў рэкамендуецца прыварыць ніжнюю частку кесона да обсадной трубе, калі гэта магчыма. Каб на сценкі кесона не трапляла вільгаць, па перыметры можна выканаць адмосткі з бетону.
  • Бетонныя - вырабляюцца самастойна. Пры захаванні тэхналогіі мантажу не саступаюць у герметычнасці сталёвым і пластыкавым студням фабрычнай вытворчасці.

Ніжэй мы распавядзем, як можна самім зрабіць кесонаў калодзеж з бетону.

падрыхтоўка катлавана

На першым этапе працы вакол свідравіны з усталяванай обсадной трубой выкопваем катлаван:

  • Каб не пашкодзіць свідравіну і агаловак, выкарыстоўваем толькі ручной інструмент.
  • Мінімальны памер калодзежа - 1х1х1м, максімальны 01,5х1,5м пры глыбіні 1,8 - 2м.
  • Сам катлаван варта рабіць некалькі больш, паколькі частка аб'ёму «з'ядуць» сцены, падсыпка падлогі і ўцяпленне па перыметры.
  • На дно выкапанага катлавана насыпаем 20 см жвірова-пяшчанай сумесі. Сумесь увільгатняе і трамбуючы да таго часу, пакуль яна не перастане змяншацца ў аб'ёме.

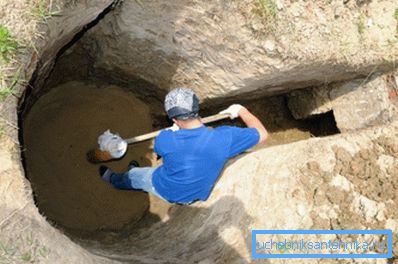

Роем ​​катлаван вакол обсадной трубы

Пасля гэтага можна прыступаць да фарміравання сценак.

Сцены кессонного калодзежа

Інструкцыя па ўзвядзенню сцен прадугледжвае працу па такім алгарытме:

  • Спачатку ўсе паверхні абліпальных шчыльным поліэтыленам. Гэта створыць дадатковы гідраізаляцыйныя контур і абароніць размешчанае ў кесоне абсталяванне ад траплення вільгаці.
  • Адступаем ад сеткі каля 5 гл і ўсталёўваны арматурную абвязку. Армаванне калодзежа ўяўляе сабой краты з памерам ячэйкі каля 200-250 мм.
  • Арматуру вяжам або зварваюць з прутка таўшчынёй не менш за 5 мм.
  • Затым з брусаў і дошак мантуем апалубку. Паколькі сцены будуць даволі тоўстымі, прадугледжваем месцы для ўстаноўкі распорак - яны абароняць нашу канструкцыю ад выдушвання масай бетону.

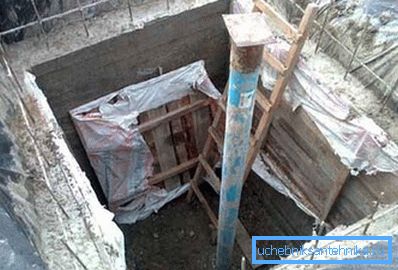

Заліванне армаванай апалубкі

Савет! Калі вышыня кессонного калодзежа перавышае 1,5 м, то апалубку варта мантаваць у два прыёму, заліваючы адзін контур за адным.

  • Каб выключыць праходжанне раствора, знутры абшываем апалубку поліэтыленам, замацоўваючы яго на брусах і дошках будаўнічым стэплерам.
  • Заліваем бетон у апалубку, апрацоўваем яго виброуплотнителем і пакідаем сохнуць. Поўнае высыханне займае каля чатырох тыдняў, але ўжо на 10 дзень дашчаныя шчыты можна дэмантаваць.
  • Пасля поўнага высыхання сцен з дапамогай перфаратара праробліваем у іх адтуліны ў месцах праходжання труб.

Савет! Каб трубы не пашкоджваліся, пракладваем іх скрозь сцяну ў спецыяльных металічных гільзах. Зазор паміж гільзай і краем адтуліны ў сцяне герметизируем саморасширяющейся мантажнай пенай.

У якасці альтэрнатывы бетонным сцен можна выкарыстоўваць цагляны мур або колцавыя жалезабетонныя трубы. Натуральна, у гэтым выпадку неабходна надаваць самую пільную ўвагу герметызацыі швоў.

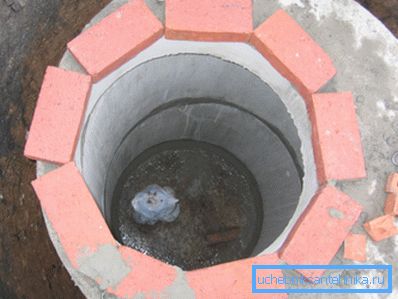

Можна выкарыстоўваць бетонныя кольцы

Мантаваны перакрыцце

Вельмі важным з'яўляецца правільны мантаж перакрыцці:

  • На верхняй частцы сцен мантуем маналітны армаваны пояс. У яго закладваем арматурную сетку з вочкам не больш за 150 см, пасля чаго заліваем бетон у апалубку вышынёй да 150 мм.
  • На маналітны армаваны контур ўкладваем дошкі таўшчынёй ад 30 мм. Кладку вырабляем з мінімальным зазорам, не забываючы пакідаць месца для ўладкавання люка.
  • Для якаснай гідраізаляцыі пакрываем дошкі поліэтыленам, фіксуючы яго металічнымі клямарамі.
  • Па перыметры студні і па краі люка робім апалубку.
  • Заліваем у апалубку бетон, разраўноўваюць яго і пакідаем сохнуць.

Савет! Каб паверхня губляла ваду павольна, і цэмент паспеў набраць максімальную трываласць, варта накрыць крышку калодзежа поліэтыленавай плёнкай. Перыядычна плёнку трэба падымаць і ўвільгатняць бетонавую перакрыцце.

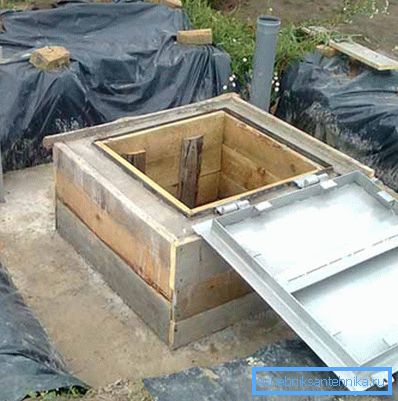

Фота металічнага люка на перакрыцці

Калі заліванне высахне, у папярэдне пакінутым адтуліне мантуем люк. Па перыметры замацоўваем яго сталёвым кутком, а крышку наважваем на надзейных завесах. Для забеспячэння якаснай цеплаізаляцыі знутры вечка варта ўцяпліць пенапластам або пенаполістырол.

Асаблівасці мантажу фабрычных вырабаў

Калі мы купілі гатовы свідравін калодзеж - сталёвы або пластыкавы - то наша задача шматкроць палягчаецца.

І ўсё ж вельмі важна правільна ўсталяваць набытую прылада, каб яна толькі спрыяла надзейную абарону ўсёй апаратуры, якая абслугоўвае свідравіну:

  • Як і ў выпадку з бетоннай канструкцыяй, рыхтуем катлаван. Яго габарыты павінны быць мінімум на 300 мм больш, чым корпус кесона.
  • На дне катлавана ўладкоўваем жвірова-пяшчаную падушку. Калі выраб пластыкавае, то па-над падушкі заліваем сцяжку з бетону таўшчынёй не меней 50 мм.
  • У дно канструкцыі праробліваем адтуліну для ўстаноўкі обсадной трубы.

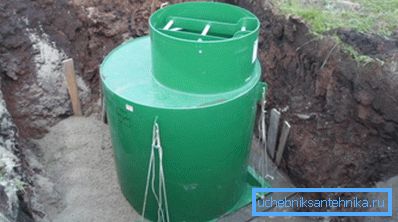

Ўстаноўка пластыкавага студні на падушку з бетону
  • Усталёўваем корпус у катлаван такім чынам, каб яго гарлавіна была на 10 см вышэй за ўзровень грунта. Так мы засцерагчы калодзеж ад траплення ўнутр паверхневых сцёкаў.
  • Якасна герметизируем злучэнне калодзежа і обсадной трубы. Для гэтага можна выкарыстоўваць адмысловыя гільзы, якія прыварваюцца да дна калодзежа.
  • Выраўноўваем кесон ў катлаване з дапамогай брусоў. Па перыметры абсыпаць яго глінай, якую затым трамбуючы, забяспечваючы эфектыўную гідраізаляцыю.

Савет! У некаторых выпадках неабходная абсыпкай керамзітам для зніжэння цепластрат.

  • У тэхналагічныя адтуліны сценак заводзім трубы і кабелі ў кажухах. Выконваем герметызацыю ўсіх злучэнняў.
  • Канчаткова засынаем катлаван зямлёй.
  • Мантаваны крышку студні.

Па перыметры можна заліць вузкі бетонны пояс. Ён таксама абароніць сценкі ад траплення вільгаці, што істотна падоўжыць тэрмін службы ўсёй канструкцыі.

выснову

Мы спадзяемся, што нашы парады аб тым, як зрабіць свідравіну калодзеж, апынуцца карыснымі і знойдуць сваё прымяненне. Пры гэтым не варта эканоміць на абвязцы: раз ужо мы выдаткаваліся на свідравіну, то варта прыкласці яшчэ трохі высілкаў, каб яна працавала без перабояў. Відэа ў гэтым артыкуле змяшчае дадатковую інфармацыю, якая будзе карысная ўсім жадаючым вывучыць тэхналогію ўладкавання калодзежаў больш грунтоўна.
