Калонкавага, шламовые і обсадные трубы для свідравін

12-01-2018
Водазабеспячэнне

Улічваючы вельмі вялікія нагрузкі, якія магчымыя пры здабычы і падачы артэзіянскай вады, а таксама саму тэхналогію бурэння, як правіла, выкарыстоўваюць сталёвыя обсадные трубы для свідравін у якасці ствала для слупа вады. Акрамя іх выкарыстоўваюцца яшчэ калонкавага і шламовые секцыі, але ўвесь гэты матэрыял всё равно служыць адной мэты. Ніжэй мы пагаворым пра гэта падрабязней, а таксама, у якасці дадатку паглядзім тэматычнае відэа ў гэтым артыкуле.

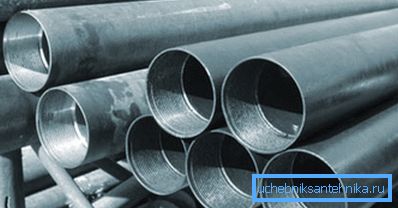

Сталёвыя трубы обсадные для свідравіны на ваду

трубы

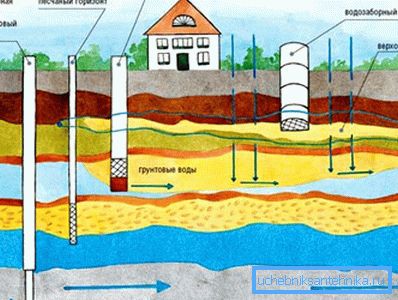

Розныя віды здабычы вады

Заўвага. Варта ўлічваць, што не любая праходка з'яўляецца артэзіянскай, а толькі тая, якая дасягае ваданоснага гарызонту на вапняку, а ўсе астатнія, менш глыбокія, робяцца на пясок. У сувязі з гэтым мяняецца даўжыня і дыяметр обсадных труб для свідравін, бо на рознай глыбіні і нагрузкі розныя.

класіфікацыя

Металічная обсадная труба для свідравіны з ніпель
  • Перш за ўсё, давайце разбярэмся, што такое обсадная труба для свідравіны, каб ясней прадставіць сабе прызначэнне іншых тыпаў, якія выкарыстоўваюцца пры свідраванні. Такім чынам, асадцы служыць для фіксацыі абсыпаюцца сценак самай праходкі і для ізаляцыі вадзянога ствала, які ўтвараецца пры свідраванні. Для фіксацыі паміж сабой выкарыстоўваецца тры віды стыкоўкі - ниппельное, безниппельное і муфтовое злучэнне (калі складовыя часткі ўкручваюцца сябар у сябра).
  • Калонкавага і обсадочная труба для свідравіны па вонкавым выглядзе, ды і тэхнічных параметрах практычна не адрозніваюцца адзін ад аднаго, але маюць рознае прызначэнне пры ўладкаванні крыніцы. Калонкавага служыць для адбору і транспарціроўкі Керна керноприёмником, а само бурэнне ў такіх выпадках называецца калонкавага. Перавага ў дадзеным выпадку складаецца ў тым, што праходка ажыццяўляецца з мінімальным разбурэннем пароды на сценах, што палягчае яе далейшае добраўпарадкаванне і эксплуатацыю.

Заўвага. Зыходзячы з выкладзенага, вызначэнне калонкавага падчас праходжання слаёў керноподъёмником. А вось вызначэнне обсадная звязана з такiм жа элементу, але ўжо ў працэсе яе эксплуатацыі.

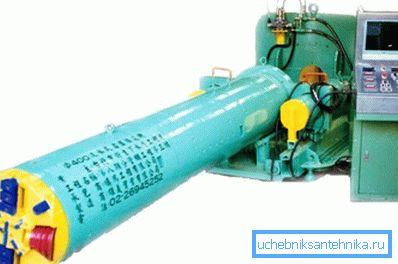

шламовые труба
  • Такое ўладкаванне, як на фота ўверсе, уяўляе сабой патрубок, які глушыцца зверху, але мае бакавыя адтуліны. Прызначаецца для абароны помпы ад траплення ў яго шлама (буйных і дробных цвёрдых часціц з грунту).

тэхнічна характарыстыкі

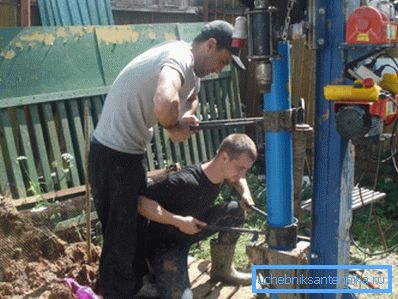

Обсадная труба для свідравіны сваімі рукамі. мантажныя работы

Згодна з ДАСТ 6238-77 (УДК 622.245.1: 006.354) металічная обсадная труба для свідравіны можа выкарыстоўвацца ў асноўным для калонкавага свідравання і на яе канчатках наразаецца ўнутраная трапецападобная разьба са стандартным крокам 4 мм. Як мы ўжо згадвалі, іх даўжыня вельмі адрозніваецца і можа складаць ад 1,5 да 6м, але гэта таксама залежыць ад яе перасеку. Стыкоўка адбываецца пры дапамозе ніпель, які ўяўляе сабой патрубок з ідэнтычнай вонкавай разьбой з двух бакоў (чытайце таксама артыкул Бізнес план: бурэнне свідравін на камерцыйнай аснове).

У тых сітуацыях, калі неабходная асадцы праходкі малога перасеку прымяняюцца безниппельные металічныя трубы, на адным канцы якіх нарэзаная ўнутраная, а на іншым - вонкавая разьба ўсё з тым жа стандартным крокам 4 мм.

Улічваючы невялікую трываласць сцен матэрыялу, іх выкарыстоўваюць у асноўным для асадцы свідравін на пясок, гэта значыць, там, дзе магчымая праходка на мінімальную глыбіню. Такая прылада абыходзіцца некалькі танней за кошт эканоміі камплектуючых частак, бо тут зборка абыходзіцца без ніпель.

Заўвага. Калонкавага обсадные элементы з ниппельным і безниппельным разьбовым злучэннем вырабляюцца сталі, дзе група трываласці мае маркіроўку М, К і Д, як таго і патрабуе інструкцыя ад ДАСТ 6238-77.

а) безниппельное злучэнне; б) ниппельное злучэнне; в) муфтовое злучэнне

Для здабычы газу і бурэння на ваду пры вярчальным і ўдарна-механічным свідраванні ужываецца яшчэ адна, трэцяя разнавіднасць, гэта сталёвая обсадная труба для свідравіны з муфтовым злучэннем. Згодна з ДАСТ 632-80 (ОКП 13-2100) для вытворчасці ўжываецца сталь з групай трываласці З, Д, Да, Е, Л, М і Р. На канцах маецца вонкавая правая конусных разьба, толькі тут крок ужо складае 3,175 мм.

Конусность разьбы, дзе дыяметр обсадной трубы для свідравіны складае ад 114 да 168 мм, гэта значыць, малое перасек, складае 1/32, а там, дзе дыяметр больш паказанай раней, конусность ўжо складае 1/16 - у два разы менш.

Злучальныя муфты маюць ідэнтычную разьбу, але ўжо ўнутраную, з цынкавыя пакрыццём для засцярогі ад карозіі. Даўжыня складнікаў элементаў з такім злучэннем вар'іруецца ад 9,5 да 13м, дзе вонкавая разьба для бяспекі пакрываецца фарбай.

Для асадцы праходаў з вялікім дыяметрам паводле ДАСТ 10706-76 (СТ СЭВ 489-27) выкарыстоўваюць сталь перасекам ад 426 да 1420 мм. Зборка (злучэнне) калоны ажыццяўляецца пры дапамозе зваркі.

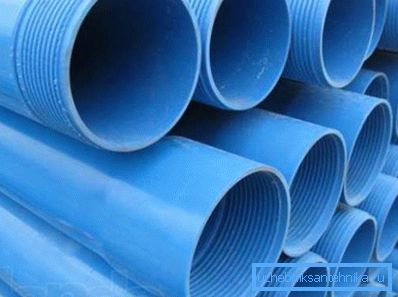

Пластык на ваду

Акрамя таго, для мацавання сцен пры праходцы выкарыстоўваецца пластык (поліэтылен, полівінілхларыду, поліпрапілен), а таксама шклапластыка. Асаблівай папулярнасцю такія матэрыялы карыстаюцца на влагонасыщенных грунтах, гэта значыць, у агрэсіўнай для сталі асяроддзі. У былы час, (а некаторыя гэта робяць і цяпер), выкарыстоўваўся азбацэменту, але такі склад шкодны для здароўя, і яго лепш не ўжываць.

У асаблівых выпадках выкарыстоўваецца падвойная асадцы - зверху - метал, а ў сярэдзіне - пластык, але кошт такога праекта досыць высокая і з-за высокага кошту яго выкарыстоўваюць вельмі рэдка.

заключэнне

Обсадные трубы розных геаметрычных параметраў (даўжыня і шырыня) вы без працы зможаце набыць у будаўнічых крамах, а таксама ў свідроўшчыкаў. Але не забывайце аб тым, што без ліцэнзіі вы можаце праходзіць на глыбіню не перавышае 80м (см.также артыкул Свідравіна на дачы ўласнага вырабу).
