Канструкцыя свідравіны: што неабходна ведаць

Канструкцыя свідравіны на ваду - гэта адзін з асноўных і найбольш важных раздзелаў тэхнічнай часткі праекта на будаўніцтва збудаванні. Каб пісьменна скласці такі праект, неабходна разбірацца ў складнікаў гэтай канструкцыі і іх прызначэнні.

Мы раскажам аб тым, з чаго складаецца свідравіна, і як ўзаемадзейнічаюць яе часткі.

Прылада здабываюць свідравін

агульныя палажэнні

Як вядома, любое будаўніцтва пачынаецца з праектавання, і адзін з найважнейшых пытанняў, на які павінен быць дадзены адказ у выніку праектнай працы - гэта канкрэтны выгляд, які прыме канструкцыя артэзіянскай свідравіны.

Распрацоўваюць і ўдакладняюць канструкцыю будучага збудавання ў адпаведнасці з тымі ці іншымі канкрэтнымі ўмовамі бурэння, характэрнымі для дадзенага раёна.

Канчатковая мэта - выкананне пастаўленай задачы, гэта значыць:

• Дасягненне праектнай глыбіні забою, якая дазволіць здабываць запланаваны аб'ём вады ў адзінку часу на працягу ўсяго прадказанага тэрміну эксплуатацыі;
• Паспяховае выкрыццё ваданоснага гарызонту. Гэта неабходная ўмова карэктнай эксплуатацыі збудаванні, бо ад таго, наколькі ўдала праведзены работы па выкрыцці і распрацоўцы ваданоснага гарызонту будзе залежаць не толькі дэбіт свідравіны, але і якасць якая здабываецца вады;
• Дасягненне магчымасці правядзення ўсяго комплексу намечаных работ, у тым ліку даследчых, разведвальных, работ па здабычы і г.д.

Пры гэтым на канфігурацыю і параметры канструкцыі любой свідравіны будуць уплываць такія фактары:

• Абраны ў адпаведнасці з дадзенымі геалагічнай разведкі спосаб свідравання і праходжання праблемных участкаў разрэзу. Ад ужывальнага метаду распрацоўкі пароды будзе залежаць выкарыстоўваецца абсталяванне і складанасць ўмацаванняў ствала обсадных калонамі, манжэтамі, сальнікамі і іншымі прыстасаваннямі;
• Складанасць і асаблівасці структуры геалагічнага разрэзу. Тут важна ўлічыць усе магчымыя ўскладненні, звязаныя з праблемнымі ўчасткамі і асаблівасцямі пароды ў іх. Неабходна адразу падабраць буравое абсталяванне і спосабы ізаляцыі не эксплуатуюцца прадуктыўных пластоў, а таксама метады абароны ствала шахты ад абвалаў, апоўзняў і пералівы;
• Прызначэнне свідравіны. У залежнасці ад здабываецца выкапнёвага прылада збудаванні можа моцна змяняцца, у тым ліку мяняецца глыбіня, дыяметр, якія выкарыстоўваюцца матэрыялы, абсталяванне і г.д. Асобную групу складаюць даследчыя, выведвальныя, параметрычныя і іншыя спецыяльныя аб'екты;
• Спосаб выкрыцця ваданоснага гарызонту. Важны фактар, які вызначае прылада і канструкцыю эксплуатацыйнай і фільтравае трубы, адстойніка, подбашмачной цэментацыяй і многіх іншых частак свідравіны.

Звярніце ўвагу! Канструкцыя аб'екта павінна адпавядаць правілам і палажэнням, прынятым у пастановах Госгортехнадзора Расійскай Федэрацыі, а таксама патрабаванням па ахове нетраў і навакольнага асяроддзя. Праект будучага аб'екта праходзіць абавязковае зацвярджэнне ў кантралюючых інстанцыях, перш за ўсё - у раённым аддзяленні Госгортехнадзора РФ і СЭС.

Для інтэрвалу прадуктыўнага пласта выбар і абгрунтаванне канструкцыі зводзяцца да забеспячэння найлепшых умоў паступлення вады.

Гэтая, асаблівая частка свідравіны, павінна быць здольная да вырашэння такіх задач:

1. Забеспячэнне і рэалізацыя найлепшых умоў распрацоўкі і дрэнажавання прадуктыўнага (ваданоснага) пласта;
2. Заданне параметраў заглыблення аб'екта ў ваданосны пласт пароды, якое зможа забяспечыць максімальна прадуктыўную працяглую здабычу пітной вады;
3. Якасная эфектыўная ізаляцыя прадуктыўнага пласта ад сумежных і бліжэйшых ваданосных гарызонтаў у пазбяганне пералівы і змешвання вады;
4. Абарона прадуктыўнага ваданоснага пласта ад шкоднаснага ўздзеяння тампонажного раствора, які выкарыстоўваецца пры цэментацыяй, або ўсялякае зніжэнне наступстваў гэтага ўплыву на пранікальнасць пароды вадзянога калектара.

Для вызначэння асноўных параметраў канструкцыі і неабходных мерапрыемстваў пры будаўніцтве свідравіны вырабляюць вывучэнне геалагічнага разрэзу, па выніках якога робяць высновы адносна размяшчэння і характарыстык асноўных інтэрвалаў, якія маюць патрэбу ў ізаляцыі обсадных калонамі.

Да іх могуць ставіцца інтэрвалы катастрафічных паглынанняў, высокопластичных глін, саляносных пласты, ваданосныя гарызонты, сыпкія пароды і інтэрвалы з несумяшчальнымі ўмовамі бурэння.

обсадная калона

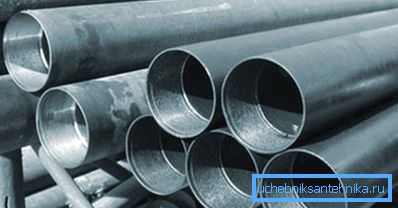

Обсадной калонай называюць сістэму труб, якія апускаюць у ствол свідравіны для яго ўмацавання, а таксама для ізаляцыі небяспечных слаёў і пластоў з несумяшчальнымі ўмовамі бурэння. Гэта адна з асноўных сістэм канструкцыі здабыўной і не толькі свідравіны.

Па прызначэнні і прыладзе адрозніваюць чатыры асноўных выгляду обсадных калон:

1. Кірунак. Так называюць самую верхнюю трубу, якую ўсталёўваюць у першую чаргу для абароны вусця збудаванні ад размыву і апоўзняў;
2. Кандуктар. Можа пачынаць канструкцыю, гуляючы ролю напрамкі, а можа працягваць яе. Выкарыстоўваецца для абароны верхніх сыпкіх слаёў разрэзу ад абвальвання, ізаляцыі грунтовых ваданосных гарызонтаў, а таксама для ўстаноўкі на вусце свідравіны противовыбросового абсталявання (калі яно неабходна);
3. Прамежкавая. Выкарыстоўваецца пры ўзнікненні ўскладненняў падчас свідраванні глыбейшых пластоў для мацавання і ізаляцыі вышэйлеглых інтэрвалаў, умовы бурэння якіх несумяшчальныя з умовамі бурэння наступных пластоў пароды. Пры праходжанні аднатыпных, трывалых і ўстойлівых пластоў не выкарыстоўваецца;
4. Эксплуатацыйная. Ніжняя частка калоны, якая служыць для здабывання вады і ізаляцыі непажаданых гарызонтаў.

Пры прыладзе накіравальнага ўчастка можа быць выкарыстаны бетонны шклянку з ЖБ кольцаў або ліцця. Таксама дапускаецца выкарыстанне сталёвых обсадных труб вялікага дыяметра.

Для іх усталёўкі свідруецца шурф глыбінёй 4 - 8 метраў да ўзроўню залягання ўстойлівых парод глебы, якія часцей за ўсё з'яўляюцца водатрывалай падэшвай для гарызонту грунтавых вод.

У шурф усталёўваюць трубу патрэбнай даўжыні і дыяметра, пасля чаго прастору паміж сценкамі трубы і шурфах запаўняюць бутавага каменю і цэментавым растворам для выключэння магчымасці перацякання верхаводкі і грунтовых вод пяшчанага пласта.

Далей распрацоўваюць ўчастак на глыбіню ад 50 да 400 метраў, у прасвідраванай свідравіны шахту усталёўваюць наступную калону - кандуктар, - якая складаецца з свинченных сталёвых труб. Затрубное прастору таксама падвяргаюць цэментацыяй для лепшай ізаляцыі праблемных участкаў.

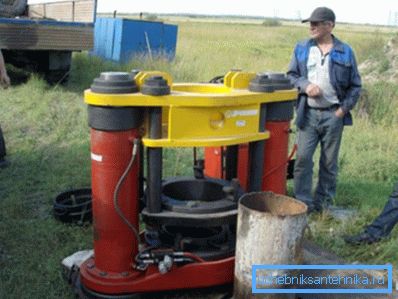

Затым робяць спробу прасвідраваць шахту да праектнай глыбіні. Калі гэта не атрымоўваецца, свідар ўпіраецца ў ўскладнялі гарызонты і ўзнікае неабходнасць перакрыцця непрадбачаных ці не плануюцца да эксплуатацыі прадуктыўных пластоў, тады ў ствол мантуюць прамежкавую калону.

Далей працэс можа паўтарацца некалькі разоў, і колькасць прамежкавых калон у гэтым выпадку расце.

Нарэшце, па дасягненні праектнай глыбіні забою ў свідравіну ўсталёўваюць эксплуатацыйную калону, якая прызначана непасрэдна для здабычы і здабывання на паверхню выкапнёвай вады.

У самым нізе, у чаравіка, знаходзіцца зона з перфарацыяй трубы (фільтравае калона) і цэментавага каменя, якая служыць для плота і фільтрацыі вады з свідравіны ад буйных часціц пароды.

Звярніце ўвагу! Затрубный прамежак эксплуатацыйнай калоны таксама цэментуюць тампонажным растворам, для чаго ў ніжняга канца трубы робяць цэментавую абшэўку, якая не дае раствору пранікаць у ваданосны гарызонт. Пры цэментацыяй верхніх труб для гэтых мэтаў выкарыстоўваюць спецыяльныя сальнікі.

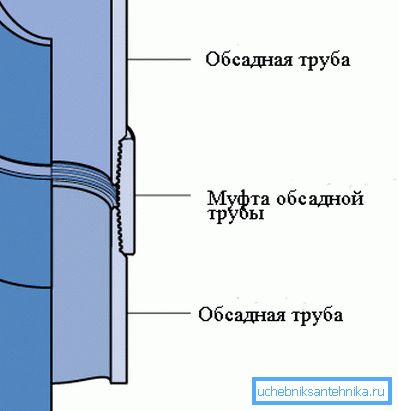

Злучэнне труб у калонах вырабляюць з дапамогай разьбовых муфт з разнонаправленных разьбой. Для сучлянення калон могуць прымяняцца розныя перахаднікі з канічным перасекам, у гэтым выпадку выкарыстанне сальнікаў неабавязкова.

дазвольная дакументацыя

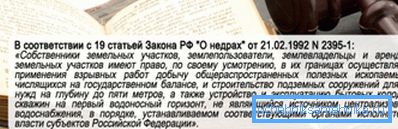

Калі вы вырашылі пабудаваць свідравіну на ўласным участку сваімі рукамі ці з прыцягненнем прафесійнай арганізацыі, вам спатрэбіцца дазвол.

Можна сказаць інакш: самастойна прасвідраваць артэзіянскую свідравіну ў вас наўрад ці атрымаецца, а буравая кампанія не стане нават абмяркоўваць магчымасць пачатку работ у адсутнасці дазваляюць дакументаў.

Для іх атрымання вам варта звярнуцца ў мясцовы орган - геадэзічны цэнтр. У геоцентре вашага раёна разгледзяць мэтазгоднасць свідравання, і калі альтэрнатыўных крыніц водазабеспячэння ў вас няма, тады, хутчэй за ўсё, вам дадуць папярэдняе дазвол.

Далей вамі зоймуцца разнастайныя правяраючыя органы, якія вывучаць мясцовасць і ацэняць запасы вады ў дадзеным ваданосным гарызонце з улікам ужо пабудаваных і выкарыстоўваюцца свідравін.

Ад вас спатрэбіцца інфармацыя аб маючых адбыцца працах і мерапрыемствах: канструкцыя і глыбіня свідравіны, яе дакладнае размяшчэнне на ўчастку, меркаваны аб'ём выпампоўваецца вады і тэхналогія бурэння.

На падставе прадстаўленых вамі звестак група экспертаў вырашае, ці хопіць рэшткавага дэбіту крыніцы для задавальнення вашых патрэб у вадзе без згубнага ўплыву на функцыянаванне экасістэмы рэгіёну.

Таксама інструкцыя прадугледжвае праверку вашай здольнасці забяспечыць неабходную санітарна-тэхнічную бяспеку тэрыторыі (магчымасць стварэння зоны адчужэння вакол оголовка свідравіны, вынясенне за межы гэтай зоны сэптыкаў, каналізацыйных сцёкаў, кампостных ям і аўтастаянак).

У выніку, пры паспяховым праходжанні ўсіх этапаў рэгістрацыі, вам будзе выдадзены дазвол і ліцэнзія на свідравіну. Ліцэнзія паказвае прозвішча ўладальніка, адрас і характарыстыкі свідравіны, бо гэта капітальны аб'ект, кошт якога можа перавышаць кошт жылой нерухомасці. Па заканчэнні будаўніцтва вам будзе выдадзены тэхнічны пашпарт на свідравіну.

выснову

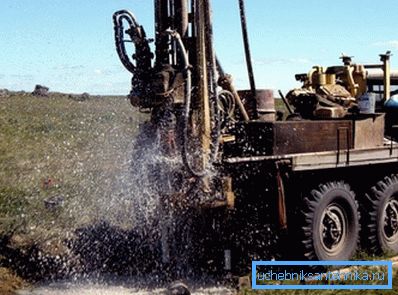

Канструкцыя свідравіны і яе праектаванне - ўзаемазвязаныя і асноўныя этапы падрыхтоўкі да будаўніцтва гидродобывающего збудаванні вялікай глыбіні (больш за 30 метраў). Пры працы павінны быць улічаны ўсе нюансы геалагічнага зрэзу і магчымая небяспека заражэння і пераліву вады, а таксама распрацаваны меры па ліквідацыі гэтай небяспекі. Відэа ў гэтым артыкуле дапаможа разабрацца ў тэме больш дэталёва.
