Картрыдж для крана - простая, але важная дэталь

Ні адзін дом не абыходзіцца без змяшальніка - менавіта гэта няхітрая прылада дазваляе дамагчыся патрэбнай тэмпературы вады. Змешванне вады забяспечвае нескладанае прылада, якое называецца картрыджам. Перыядычна ўзнікае неабходнасць замены картрыджа, яго бо яго рэсурс абмежаваны, таму інфармацыя пра прыладу і самастойнай яго замене лішняй дакладна не будзе.

віды картрыджаў

Вылучыць можна 2 тыпу картрыджаў - шаравога тыпу і дыскавай.

Прынцып дзеяння іх падобны, але канструкцыя істотна адрозніваецца:

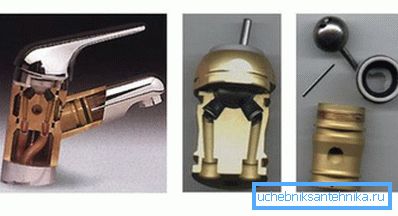

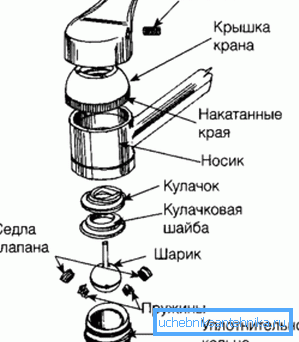

• картрыдж для шаравога крана ўяўляе сабой шар з 3 адтулінамі. Два з іх прызначаны для паступлення адпаведна халоднай і гарачай вады, 1 - для падачы вады пасля змешвання. Падчас рэгулявання тэмпературы шар паварочваецца ў сядле, рэгулюючы такім чынам ступень адкрыцця кожнага з адтулін;

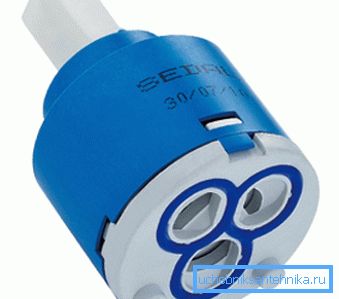

• дыскавы картрыдж працуе па такім жа прынцыпе, толькі замест шара з адтулінамі выкарыстоўваюцца 2 пласціны з адтулінамі, верхняя можа перамяшчацца ў 2 напрамках, за кошт чаго і адбываецца рэгуляванне змешвання і напору вады з крана.

Што тычыцца эксплуатацыйных характарыстык, то вылучыць лідэра складана - кошт і рэсурс параўнальныя ў абодвух варыянтаў, а растлумачыць вялікую распаўсюджанасць дыскавых мадэляў можна большай складанасцю вытворчасці шаравых картрыджаў. З-за гэтага не ўсе вытворцы сантэхнікі маюць дазвол на вытворчасць шаравых мадэляў

прылада картрыджа

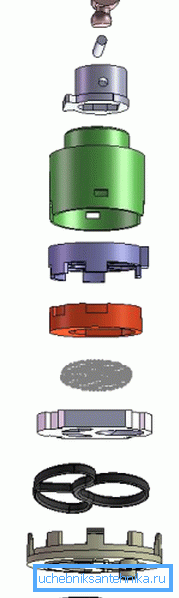

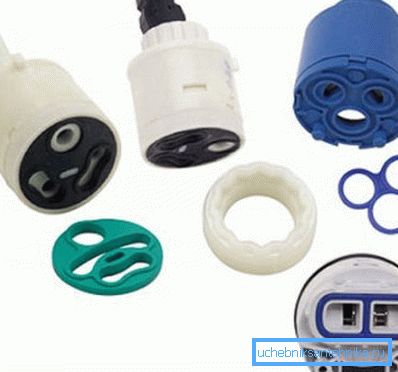

Дыскавы картрыдж ўключае ў сябе некалькі гумовых пракладак, пару дыскаў з адтулінамі для пропуску вады, шумогаситель і сам корпус:

• ніжняя частка корпуса картрыджа (донца) кантактуе з дном змяшальніка праз гумовую пракладку, гэта неабходна для таго, каб змяшальнік ня падцякаць. Калі герметычнасць гэтага вузла не забяспечаная, прыйдзецца падумаць, як зняць картрыдж з крана, і замяніць пракладку;

• далей варта само донца з адтулінамі, па-над якім размяшчаецца яшчэ адна гумавая пракладка;
• затым па-над пракладкі на донцы усталёўваецца пласціна з 3 адтулінамі. За кошт адпаведных выступаў і паз на плыце і донцы пласцінка застаецца нерухомай пры працы змяшальніка;

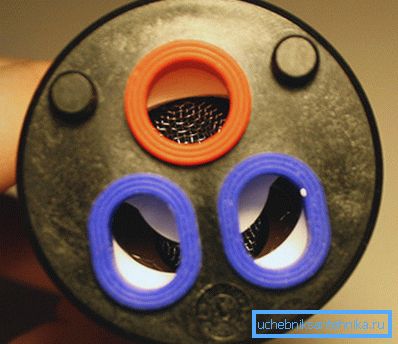

• у паражніны для змешвання размяшчаецца металічная сетка. Многія памылкова называюць яе фільтрам, але на самой справе яе прызначэнне - падаўленне шуму;

• па-над нерухомай пласцінкі размяшчаецца рухомая керамічная пласцінка;

Звярніце ўвагу! Адсутнасць пракладкі паміж керамічнымі пласцінкамі не павінна бянтэжыць, герметычнасць стыку дасягаецца за кошт пласта змазкі і роўнасці паверхні пласцінак, яны літаральна «прыкіпае» адзін да аднаго. Калі паверхні пласцінкі пашкоджана, то прыйдзецца задумацца пра тое, як памяняць картрыдж ў кране.

• над рухомай пласцінай усталёўваецца ланцужок (за кошт выступаў пры павароце ланцужок перамяшчае і верхнюю пласцінку);
• затым верхняя частка корпуса хавае апісаную канструкцыю і злучаецца з дном;
• ўтулка, вось і шток забяспечвае працу сістэмы ў цэлым.

Прынцып працы

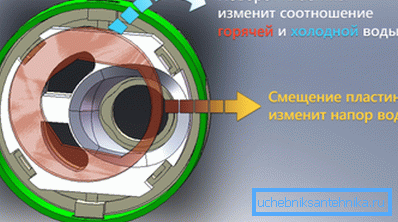

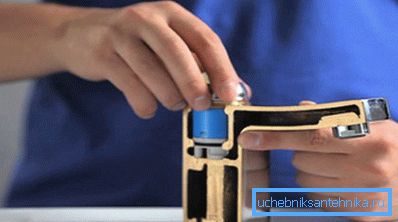

Однорычажный змяшальнік па функцыянальнасці нічым не адрозніваецца ад звычайнай 2-вентыльных канструкцыі. Пры павароце дзяржальні ў гарызантальнай плоскасці рэгулюецца тэмпература вады, пры ўздыме дзяржальні змяняецца напор патоку.

У цэнтральным становішчы верхняя пласцінка знаходзіцца ў такім становішчы, што доступ адкрыты і для халоднай і для гарачай вады. Пры павароце да ўпора налева або направа перакрываецца адно з адтулін.

Пры ўздыме дзяржальні змяшальніка тая ж верхняя пласцінка перамяшчаецца адносна нижней.И адтуліну на ёй сумяшчаецца з адтулінай на ніжняй, адпаведна змяняецца і напор вады. Пры гэтым вада праходзіць праз металічную сеточку-шумогаситель. У некаторых мадэлях замест гэтай сетачкі могуць выкарыстоўвацца пластыкавыя выступы.

Праблемы з картрыджам і яго замена

Рана ці позна любы картрыдж давядзецца мяняць, бо ў ім ёсць рухаюцца элементы. Даволі часта прычынай замены становіцца не знос, а засмечаных ці праблемы з гумовымі пракладкамі. У любым выпадку, з праблемай можна справіцца сваімі рукамі.

Магчымыя няспраўнасці змяшальніка

Часцей за ўсё даводзіцца сутыкацца з такімі праблемамі:

• магчыма невялікае змяншэнне напору нават пры цалкам адкрытым кране. Асноўная прычына ў такім выпадку заключаецца не ў картрыджы, а, хутчэй за ўсё, у тым, што проста забіўся аэратар - досыць пачысціць яго зубной шчоткай. Некалькі радзей прычынай зніжэння напору можа стаць цвёрдае ўключэнне, якое захрасла ў адтуліне ў картрыджы;
• засмечаных картрыджа можа стаць прычынай таго, што вада з крана будзе працякаць пастаянна, з-за забруджвання рухомая пласціна проста не можа цалкам перакрыць адтуліну, праз якое паступае вада ў гусак;
• таксама прыкметай выхаду з ладу картрыджа можна лічыць немагчымасць адрэгуляваць тэмпературу вады, самаадвольнае змяненне тэмпературы вады;
• часта можна чуць скаргі на тое, што стаў прокапывают кран - замяніў картрыдж не памагло, прычына, хутчэй за ўсё крыецца ў ушчыльняльнай пракладцы, якая павінна герметызаваць стык паміж дном змяшальніка і картрыджам. Яна даволі тонкая, таму нават невялікая карозія корпуса змяшальніка можа стаць прычынай таго, што поўнай герметычнасці дасягнуць не ўдаецца.

Сам па сабе картрыдж - танная дэталь, таму, калі ён прапрацаваў парадку некалькіх гадоў, то пры найменшых прыкметах няспраўнасці яго трэба проста замяніць на новы. Кошт мадэляў з прымальным суадносінамі кошт / якасць пачынаецца ўжо ад 250 рублёў. Калі ж у змяшальніку усталяваны шаравой картрыдж, то яго можна адрамантаваць самому.

Замена дыскавай картрыджа

Многіх ставіць у тупік пытанне, як замяніць картрыдж ў кране, на самай жа справе ўся аперацыя зойме хвілін 10-15. Разбіраць і рамантаваць сам картрыдж не мае сэнсу, таму ўсе, што спатрэбіцца - разабраць змяшальнік і замест сапсаванага ўсталяваць новы картрыдж. (Гл. Таксама артыкул Прылада змяшальніка для ракавіны: асаблівасці.)

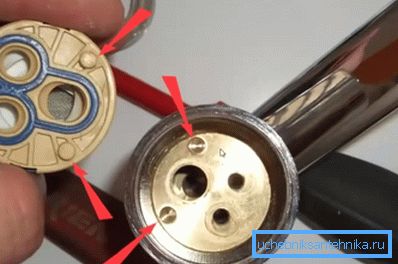

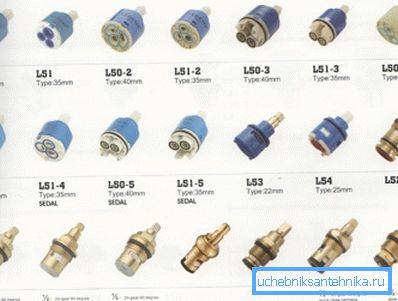

Нягледзячы на ​​адзін і той жа прынцып працы, канструкцыя картрыджаў розных вытворцаў адрозніваецца, напрыклад, ён можа быць з плоскім донцам або на ножках, ды і размяшчэнне ножак можа адрознівацца. Таму пры наведванні сантэхнічнага крамы лепш узяць з сабой стары картрыдж.

Звярніце ўвагу! Калі размяшчэнне ножак на донцы не будзе супадаць, то картрыдж гарантавана будзе працякаць, бо не ўдасца дасягнуць герметычнасці паміж картрыджам і дном змяшальніка.

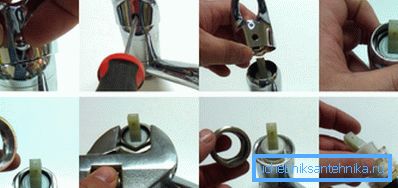

Разборка крана з картрыджам выконваецца ў такой паслядоўнасці:

• спярша адключаецца падача вады ў змяшальнік;

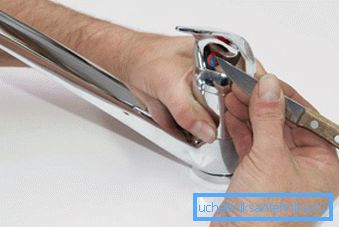

• затым, акуратна поддев нажом або адвёрткай, трэба выдаліць заглушку на змяшальніку. Яна афарбаваная ў сіні і чырвоны колер для таго, каб не зблытаць у які бок трэба паварочваць дзяржальню;

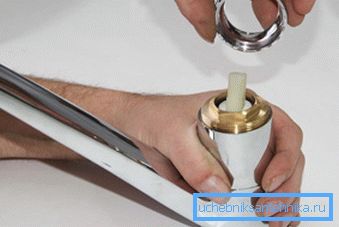

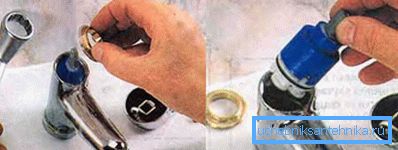

• пасля спатрэбіцца 6-Гран тарцовы ключ, пад знятай накладкай будзе бачны шруба, яго трэба выдаліць. Пасля гэтага можна зняць ручку і адкруціць ўручную дэкаратыўны фартух - пад ім стане бачная латуневая гайка, адкруціць якую можна толькі з дапамогай разводны ключа;

• на гэтым пытанне як разабраць кран з картрыджам можна лічыць вырашаным. Для таго, каб выдаліць стары трэба проста пацягнуць яго на сябе, магчыма, злёгку пагойдваючы з боку ў бок.

Перад устаноўкай новага картрыджа не лішнім будзе ачысціць гняздо і праверыць стан пракладак. Зборка змяшальніка выконваецца ў зваротнай паслядоўнасці.

Звярніце ўвагу! Часам за гады эксплуатацыі ўсе элементы змяшальніка злітаваных ў адно цэлае. Калі няма жадання мяняць ўвесь змяшальнік, то можна паспрабаваць выкарыстоўваць WD-40 - сродак для выдалення іржы і вокіслаў з паверхні металу.

Рамонт шаравога картрыджа

У гэтым выпадку замена картрыджа ў кране не спатрэбіцца, а праблемы з яго працай можна будзе вырашыць просты чысткай і заменай пракладак.

Інструкцыя па разборцы змяшальніка застаецца той жа, пасля гэтага трэба:

• атрымаць шарык, агледзець адтуліны ў ім і выдаліць магчымы назапашаны ў іх смецце. Таксама трэба агледзець паверхню шара, яна павінна быць ідэальна гладкай;
• затым замяняюцца гумовыя пракладкі.

Звярніце ўвагу! Калі на паверхні шара ёсць наплывы, то замена ўшчыльняльнікаў не дапаможа - змяшальнік усё роўна будзе працякаць.

падвядзенне вынікаў

У любым картрыджы для змяшальніка ёсць рухаюцца элементы, а значыць трэнне рана ці позна зробіць сваю справу і картрыдж прыйдзецца мяняць. На шчасце, стаіць такая прылада нядорага, а з заменай справіцца нават сантэхнік-пачатковец, дастаткова проста прытрымлівацца прапанаванай інструкцыі. (Гл. Таксама артыкул Як выбраць ракавіну: асаблівасці.)

Відэа ў гэтым артыкуле можна выкарыстоўваць як навочны дапаможнік па замене картрыджа ў змяшальніку.
