Кольцы калодзежаў: асаблівасці, характарыстыкі, мантаж

Самастойнае будаўніцтва калодзежа прасцей і зручней вырабляць з дапамогай жалезабетонных калодзежных кольцаў. Само сабой, гэтыя кольцы бываюць розныя, і мы хочам расказаць, якія вырабы лепш выбраць, як апусціць кольцы ў калодзеж і як іх лепш зафіксаваць у калону.

жалезабетонныя кольцы

прызначэнне

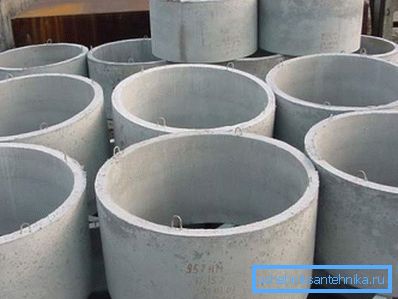

Жалезабетонныя кольцы для канструкцый калодзежаў ўяўляюць сабой вырабы з армаванага бетону цяжкіх марак цыліндрычнай формы з пустэчай усярэдзіне. Калі сказаць прасцей, то кальцо нагадвае кароткі адрэзак трубы, даўжыня якога прыкладна роўная дыяметру.

Кольца калодзежа прызначана для будаўніцтва обсадной калоны ствала шахты:

• каналізацыйнага,
• дрэнажнага,
• назіральнага,
• або вадаправоднага калодзежа,

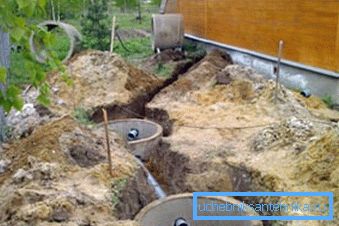

• а таксама для будаўніцтва сэптыкаў,
• розных калектараў,
• і іншых падземных рэзервуараў.

Іншымі словамі, ЖБ кольцы выкарыстоўваюць для будаўніцтва зборных жалезабетонных канструкцый, прычым часцей за ўсё гэта вертыкальныя калоны, складзеныя з якія стаяць адзін на дружцы вырабах, змацаваных паміж сабой клямарамі, растворам або уласным вагой.

Найбольш часта падобныя вырабы выкарыстоўваюць для будаўніцтва наступных будынкаў:

• Студні для здабычы пітной вады. Тут патрэбныя найбольш якасныя вырабы як па трываласці і надзейнасці, так і па складзе, бо яны будуць кантактаваць з харчовым прадуктам;
• каналізацыйныя калодзежы. Для будаўніцтва гэтых збудаванняў дапускаюцца вырабы ніжэй якасцю, бо глыбіня такіх рэзервуараў невялікая, а кантакту з пітной вадой няма;
• Ліўневыя і назіральныя дренажные калодзежы. Тое ж, што і з каналізацыйнымі;
• сэптыкі. Тут вылучаюцца павышаныя патрабаванні па трываласці і надзейнасці злучэнняў, так як у дадзеным рэзервуары знаходзяцца бруд, пранікненне якіх за межы канструкцыі недапушчальна;
• Калектары ліўневай каналізацыі і дрэнажнай сістэмы. Да гэтых збудаванняў прад'яўленыя высокія патрабаванні па вадаўстойлівасці і трываласці.

Звярніце ўвагу! Такім чынам, можна сказаць, што жалезабетонныя кольцы выкарыстоўваюць для будаўніцтва розных гідратэхнічных збудаванняў і ўмацавання вертыкальных ствалоў калодзежных шахт.

характарыстыкі

ЖБВ для будаўніцтва калодзежных ствалоў маюць шырокі дыяпазон характарыстык. Да асноўных з іх адносяць вышыню вырабы, яго ўнутраны дыяметр, а таксама масу, аб'ём і таўшчыню сценак.

Першыя дзве характарыстыкі пазначаны ў маркіроўцы кольца. Яна складаецца з літар КС і двух лікаў. «КС» расшыфроўваецца як «кальцо сценавых», а колькасці паказваюць на ўнутраны дыяметр (першае па парадку) і вышыню дэталі (другое лік). Напрыклад, выраб з маркіроўкай КС 10-9 мае ўнутраны дыяметр 10 дэцыметраў і вышыню 9 дэцыметраў.

Па памерах ЖБВ могуць быць вельмі рознымі: вышыня вагаецца ад 1 да 12 дм, унутраны дыяметр - ад 7 да 25 дм. Для будаўніцтва водонакопительных калодзежаў часцей за ўсё выкарыстоўваюць вырабы з маркіроўкай КС 10-9, так як яны маюць аптымальную шырыню, а 90 см вышыні даюць у выніку масу ад 550 да 630 кг, што таксама цалкам прымальна.

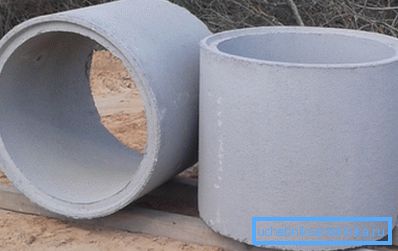

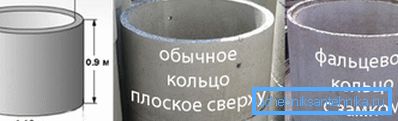

Таўшчыня сценкі можа вагацца ў межах 8 - 10 см, акрамя таго, тарцы кольцы могуць быць роўнымі або мець замак у выглядзе фланца. Замкі дазваляюць рабіць больш трывалыя канструкцыі і пазбягаць гарызантальных зрушэнняў калоны падчас Пучэня грунту.

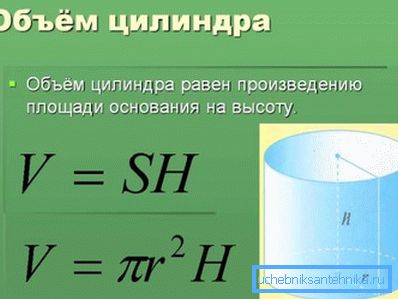

Аб'ём вырабы можна лёгка вызначыць па формуле:

V = S * h, дзе V - аб'ём, S - плошча падставы цыліндру, h - вышыня цыліндра.

Вышыня паказаная ў маркіроўцы, але як вызначыць плошчу падставы? элементарна:

S =? R2, дзе? = 3.14, R =? D, D - дыяметр, названы ў маркіроўцы.

У выніку атрымліваем: V = 0.785 * D2 * h, прычым D - першае чысло ў маркіроўцы, h - другое лік у маркіроўцы дэталі.

Для прыкладу разлічым, колькі літраў у кольцы студні КС 10-9:

V = 0.785 * 1 * 0.9 = 0.7065 куб. м. = 700 л.

У некаторых вырабах вышыня можа быць роўная 89 см, адпаведна аб'ём будзе некалькі ніжэй.

Такі ж разлік можна ўжываць для вылічэння аб'ёму вады ў водапрымальнай часткі ствала, толькі замест вышыні кольцы варта падставіць вышыню вадзянога слупа, якую лёгка вызначыць, апусціўшы ў калодзеж вяроўку з грузам і адмяраць затым даўжыню змоклай часткі.

зборка канструкцый

Цяпер мы хочам расказаць, як след працаваць з бетоннымі кольцамі падчас будаўніцтва калодзежа. Як ужо было сказана, выкарыстоўваюць для гэтых мэтаў разнавіднасць з маркіроўкай КС 10-9.

Наяўнасць замка не абавязкова, многія мантажнікі схіляюцца да роўным тарцах, так як якасць замкаў часта не на вышыні, і з-за гэтага вырабы становяцца няроўна, акрамя таго, цана дэталі з фальцем вышэй прыкладна на 500 рублёў. Нарэшце, скептыкі сцвярджаюць, што сілу Пучэня грунту не зможа стрымаць ніякай замак ці іншае мацаванне, так як яна можа дасягаць некалькіх тон на квадратны метр паверхні канструкцыі.

Калі вы плануеце будаваць студню сваімі рукамі, вам спатрэбіцца інструкцыя па зборцы ЖБВ:

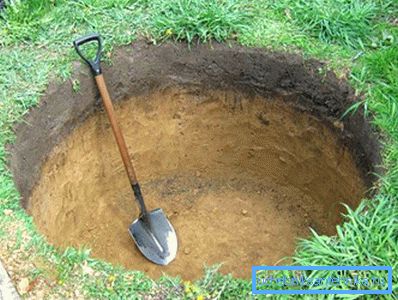

1. У зямлі выкопваюць прыямак для першага кальца глыбінёй каля паўтара метра. Дыяметр ямы - 1.3 - 1.5 м;

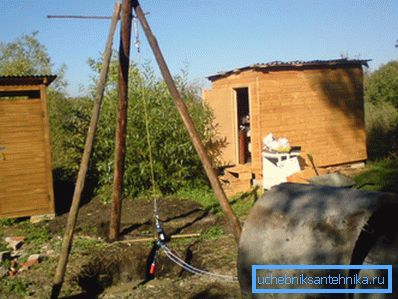

1. Над ямай ставяць трыногу з пад'ёмнай талью або лябёдкай, на канцы троса якой маюцца чалки з чатырма гачкамі;

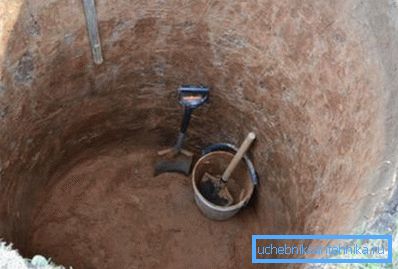

1. Перад тым, як апускаць кольцы ў калодзеж, дно ямы выраўноўваюць і трамбуюць;

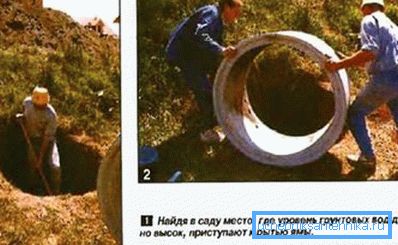

1. ЖБВ ставяць на бакавую паверхню з дапамогай лому ці іншага рычага і коцяць да месца ўстаноўкі падобна колу;

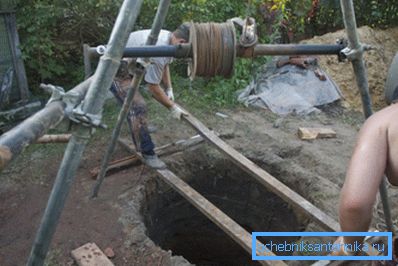

2. Вусце ямы накрываюць драўляным шчытом з трывалых дошак, на які закочваюць выраб і ставяць на тарэц;

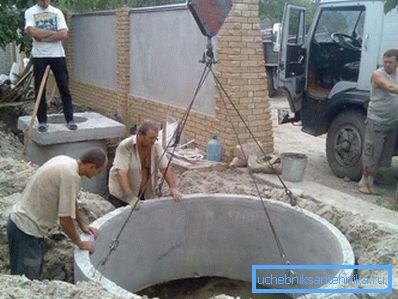

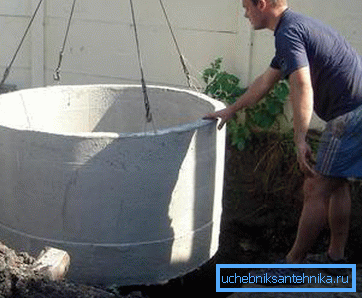

1. Чалками чапляюць мантажныя клямары, умураваны ў тарцы кольцы, і пачынаюць падымаць ЖБВ над ямай;

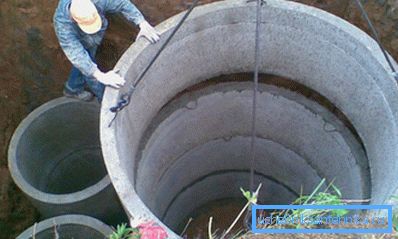

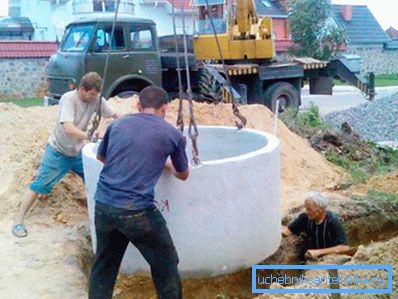

1. Калі кальцо павісае на тросе, з вусця ямы здымаюць шчыт і пачынаюць апускаць выраб, адначасова карэктуючы яго траекторыю націскам на бакавую паверхню і разгойдваннем;

1. Калі кальцо ўстала ў праектнае становішча, мантажныя вушы загінаюць унутр, а тарэц прамазваюць растворам пяску, вады і цэменту. Наогул вядзецца нямала спрэчак пра тое, чым прамазаць кольцы студні, мы ж прапануем найбольш просты і экалагічны варыянт;

1. Пасля гэтага яму зноў накрываюць шчытом, закочваюць на яго наступнае выраб, падымаюць яго на чалках, прыбіраюць шчыт і ставяць на папярэднюю дэталь. Пры гэтым дакладнасць ўстаноўкі карэктуюць ўручную або выкарыстоўваючы рычагі;

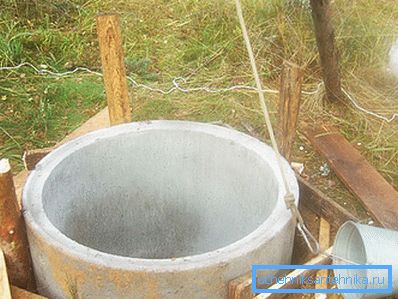

1. Далей выкопваюць грунт з-пад калоны, і калі яна апускаецца ніжэй паверхні зямлі, працэс зноў паўтараюць;

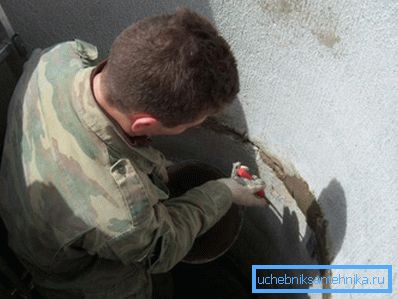

1. Пасля зборкі ўсёй калоны стыкі прамазваюць цэментавым растворам, змяшаным з вадкім шклом.

Звярніце ўвагу! Набывайце ЖБВ толькі ў правераных вытворцаў з добрай шматгадовай рэпутацыяй, бо ад іх якасці будзе залежаць тэрмін службы калодзежа і стан вады ў ім.

выснову

Жалезабетонныя кольцы - найбольш зручны і бяспечны матэрыял для самастойнага будаўніцтва студні. Для іх мантажу дастаткова двух-трох чалавек і няхітрага пад'ёмнага механізму, відэа ў гэтым артыкуле дапаможа лепш разабрацца ў тонкасцях работ.
