Кран 11б18бк: прылада, прымяненне, праблемы

У гэтым матэрыяле нам трэба будзе вывучыць троххадовых муфтовый вентыль для манометра 11Б18БК. Мы высветлім, як уладкаваны гэты элемент запорной арматуры, з чаго ён зроблены і для якіх мэт ўжываецца. Акрамя таго, мы разбяром тыповыя праблемы вентыля.

прылада

Наш герой - коркавы нацяжны вентыль. Пераключэнне рэжымаў ажыццяўляецца паваротнай канічнай коркам з скразныя ходам у ёй. Сальнік або ўшчыльняльнік цалкам адсутнічаюць; герметызацыю забяспечвае толькі прыцірка працоўных паверхняў коркі і корпуса вентыля.

Звярніце ўвагу: хваставік коркі праходзіць корпус наскрозь і забяспечаны разьбой. Навярнуць на яе гайка з шайбай дазваляе рэгуляваць ступень прыціску коркі да корпуса; павелічэнне прыціску выкарыстоўваецца для ліквідацыі цеч.

Вентыль 11Б18БК выпускаецца ў некалькіх варыянтах выканання.

дзве разьбы

У самым простым выкананні ён уяўляе сабой звычайны прахадной муфтовый вентыль з двума унутранай разьбой.

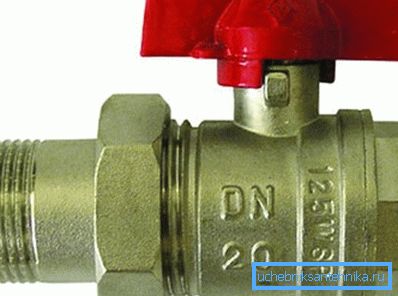

Варыянтаў памеру трубавых резьб ўсяго тры:

1. Трубная разьба памерам 1/2 цалі (ДУ15) з абодвух бакоў.
2. Метрычная разьба М20х1,5 з абодвух бакоў.
3. Спалучэнне трубавай і метрычнай резьб.

Дзве разьбы, ручка

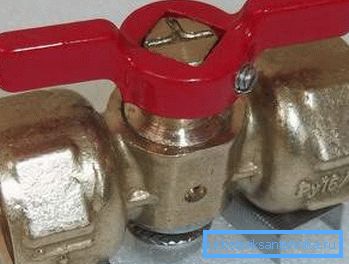

Адрозненне гэтага выканання ад папярэдняга - толькі ў тым, што корак забяспечваецца зручнай дзяржальняй. Без яе вентыль даводзіцца адкрываць ражковым або (куды часцей) газавым ключом, што часта прыводзіць да зрыву граняў на штоке.

Дзве разьбы, фланец

У выкананні з трубным фланцам перад намі з'яўляецца паўнавартасны 3-х хадавой кран, які дазваляе рэалізаваць наступныя канфігурацыі:

• Ўваходных разьбовай патрубок перакрыты.
• Ўваходных патрубок злучаны з другой разьбой.
• Ўваходных патрубок злучаны з фланцем.
• Ўваходных патрубок злучаны з разьбой і фланцам.

Цікава: гэта выкананне можна сустрэць пад уласным назвай - 11Б38БК.

Дзве разьбы, фланец, ручка

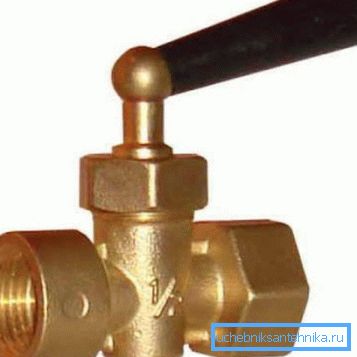

Канфігурацыя кажа сама за сябе: выраб з парай резьб і фланцам забяспечана дзяржальняй.

характарыстыкі

Вось асноўныя характарыстыкі вентыля:

Карысна: памер і працоўны ціск звычайна прысутнічаюць у маркіроўцы элементаў запорной арматуры. Напрыклад, надпіс ДУ15 РУ16 азначае, што перад намі выраб з умоўным праходам (прыкладна адпаведным ўнутраным дыяметры якая далучаецца трубы) 15 мм і рабочым ціскам 16 атмасфер.

прымяненне

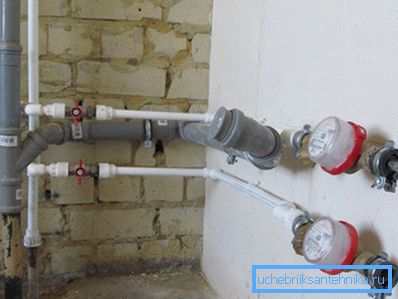

Найбольш разумнае выкарыстанне муфтового коркавага вентыля без фланца - у якасці сбросника на стаяку ацяплення або кантрольнага вентыля ў трасе, вадамернага або элеваторный вузле. Ўстаноўка ў якасці запорной арматуры, перакрывалі стаякі або падводкі, таксама практыкуецца; аднак практыка гэтая заганная. Прычыны мы выкажам крыху пазней.

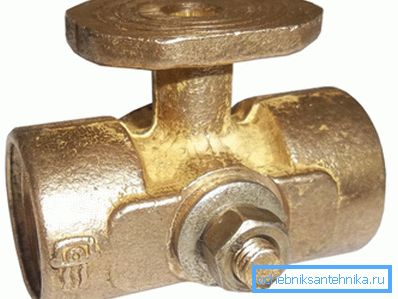

Трехпроходной варыянт вентыля з фланцем ўжываецца з адзінай мэтай - пад манометр ДУ15 або М20. Фланец выкарыстоўваецца для падлучэння кантрольнага манометра: любы прыбор патрабуе перыядычнай паверкі.

праблемы

Яны прама выцякаюць з прылады вентыля.

• Для змены становішча коркі ён патрабуе даволі значнага намаганні. Так, латунь - метал з параўнальна нізкім каэфіцыентам трэння, не схільны да прикипанию або акісленню; да таго ж вентыля пастаўляюцца вытворцамі з нанесенай змазкай. Аднак жа - паверце вопыту аўтара - спроба закрыць ці адкрыць даўно не выкарыстоўваўся вентыль нярэдка канчаецца зламаным штоком. Нацяжныя вентыля на фоне сальнікавых адрозніваюцца максімальным высілкам прыціску коркі да корпуса і, адпаведна, максімальным супрацівам яе павароту. Моцнае жа паслабленне прыціскной гайкі прыводзіць да цечы, прычым часцяком з-пад коркі цячэ круты кіпень.

• Драпіна на корпусе або корку, трапіўшы паміж імі кавалачак дзындры або пясчынка прыводзяць да таго, што вентыль пачынае цкаваць. Ён альбо прапускае працоўнае асяроддзе праз сябе ў трубаправод ў закрытым стане, альбо, што бывае куды часцей, дае цечу паміж коркам і корпусам. Пры спробе падцягнуць гайку на хваставік коркі досыць цвёрды смецце пасталы ўціскалі ў параўнальна мяккую латунь, пакідаючы прыцёртыя паверхні дэфектнымі і павялічваючы супраціў адкрыцця. Часта спроба падцягнуць гайку і зусім заканчваецца цалкам адарваным хваставік.

Менавіта апошняя праблема з'яўляецца прычынай таго, што аўтар настойліва рэкамендуе выкарыстоўваць нацяжны коркавы вентыль толькі ў якасці сбросника.

Інструкцыя па ачыстцы вентыля ад дзындры або пяску простая і відавочная: досыць адкруціць гайку на хваставік і выняць корак. Адна бяда: для гэтага спачатку неабходна цалкам скінуць трубаправод па абодва бакі ад крана. У выпадку, калі ён адключае стояк ацяплення, вам прыйдзецца скідаць і сам стояк, і разліў (гэта значыць, фактычна, увесь шлях).

высновы:

• Вентыль 11Б18БК выдатна выконвае свае функцыі ў якасці кантрольнага. Яго версія без фланца можа выкарыстоўвацца ў якасці скідным крана.
• Пры мантажы сваімі рукамі прахадной запорной арматуры лепш не шукаць лішніх прыгод і скарыстацца добра зарэкамендавалымі сябе шаравымі вентылямі.
