Кран 11б27п1: прылада, характарыстыкі, варыянты выканання,

Як уладкованы латуневы шаравой кран 11б27п1? Для якіх працоўных асяроддзяў, тэмператур і ціскаў ён прызначаны? Якія канструктыўныя выканання гэтага вырабы можна сустрэць у продажы? Нарэшце, як вытворца рэкамендуе ўсталёўваць і выкарыстоўваць гэта выраб? Давайце разбірацца.

апісанне

прылада

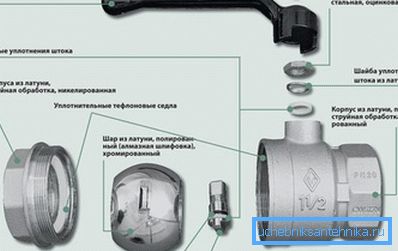

Шаравой кран 11б27п уладкаваны цалкам традыцыйна для гэтага тыпу запорной арматуры:

• Функцыю засаўкі выконвае шар са скразным каналам ў ім.
• Кручэнне перадаецца з дзяржальні на шар праходзяць праз разборны корпус штоком.
• Герметызацыя затворного шара і штока выканана палімернымі ўшчыльняючымі кольцамі.

Удакладнім: палімерны ўшчыльняльнік штока - не адзінае рашэнне для шаравых вентыляў. Нароўні з ім нярэдка выкарыстоўваюцца гумовыя кальца - на жаль, куды менш зносастойкіх.

З якіх матэрыялаў выраблена выраб? У залежнасці ад вытворцы тут магчымыя невялікія варыяцыі марак сплаваў. Таму прыведзеныя намі тэхнічныя характарыстыкі крана 11б27п будуць найбольш распаўсюджаным, але не адзіным варыянтам.

Дзіўна, што, колер дзяржальні паказвае на вобласць ужывання вырабы. Чырвоным абазначаюцца вентыля, прызначаныя для халоднай і гарачай вады. Жоўтым колерам маркіруецца газавы кран 11б27п.

характарыстыкі

Асноўныя тэхнічныя характарыстыкі шаравога крана 11б27п1 цалкам пасрэдныя:

• Працоўны ціск складае 16 атмасфер. Уласна, яно паказваецца ў маркіроўцы вырабы: надпіс выгляду ДУ25 РУ16 кажа пра тое, што перад намі вентыль намінальным дыяметрам 25 мм і з рабочым ціскам 16 кгс / см2.
• Дыяпазон рабочых тэмператур - ад -30 (пры транспартоўцы газу) да +150 З.

Кошт вентыля ДУ15 РУ16 складае 96 рублёў; пры павелічэнні намінальнага памеру яна, зразумелая справа, павялічваецца. Растуць і масагабарытных паказчыкі:

Поўны пералік працоўных асяроддзяў, з якімі можа працаваць вентыль, вытворцамі ня приводится.Они абмяжоўваюцца лаканічным ўсе неагрэсіўныя да матэрыялаў вырабы вадкія і газападобныя рэчывы.

варыянты выканання

Спіс варыяцый таксама не дзівіць даўжынёй.

Шматлікія дылеры могуць прапанаваць пераборлівы пакупнік:

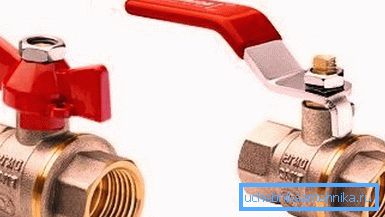

1. Два варыянты дзяржальні - рычаг і матылёк. Першы зручны тым, што патрабуе меншага намаганні для змены становішча засаўкі; другі запатрабаваны там, дзе патрэбна кампактнасць.

1. Некалькі спосабаў далучэння - вонкавая разьба, унутраная разьба, амерыканка і іх разнастайныя спалучэнні.

Рэкамендацыі па мантажы і абслугоўванні

• Перад устаноўкай вентыля варта вывучыць яго на прадмет расколін, дэфармацый і праверыць працаздольнасць паваротам дзяржальні. Яна павінна паварочвацца плаўна, без паседжання і з умераным высілкам.
• Кран мантуецца ў цалкам адкрытым становішчы. Інструкцыя закліканая прадухіліць трапленне смецця паміж корпусам і сёдламі.

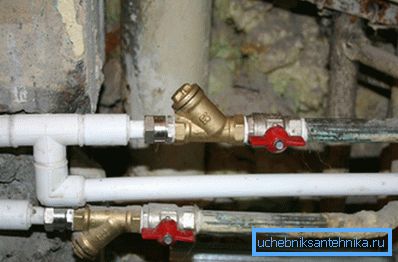

• У якасці падмотванні рэкамендуецца выкарыстоўваць стужку ФУМ або сантэхнічны лён.

Каментар аўтара: стужка ФУМ дае цечу пры мінімальным зваротным ходзе разьбы, таму лепш замяніць яе палімернай ніткай. Лён пажадана прахарчаваць фарбай, пакостам або сіліконавым герметыкам для труб: тады ён не будзе гніць пры кантакце з вадой.

• Вентыль з унутранай разьбой наварочваецца на далучаецца патрубок на 3-4 абароту да зручнага становішча дзяржальні. Доворачивание з вялікім высілкам недапушчальна: лепш дэмантаваць вентыль, подмотать разьбу зноўку і паўторна навярнуць корпус на патрубок.
• У якасці інструмента для мантажу вентыля сваімі рукамі вытворцы настойліва рэкамендуюць выкарыстоўваць рожковый ключ. Спроба зацягнуць яго газавым ключом - верны шлях да расколін корпуса: губкі сціскаюць параўнальна тонкую латунь з небяспечным для яе высілкам.

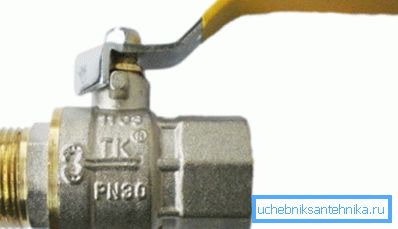

• Абслугоўванне зводзіцца да шлейцы гайкі сальницы па меры выпрацоўкі ўшчыльняльніка. Як правіла, неабходнасць у гэтым узнікае пасля 1000 і больш цыклаў; поўны рэсурс вырабы ацэньваецца ў 4 - 10 тысяч цыклаў. У бытавых умовах гэта значэнне можна лічыць сінонімам слова вечнасць.

адзнака

Характарыстыкі, прыводныя дылерамі і вытворцамі, безаблічныя і не даюць адказу на галоўнае пытанне: ці варта купляць гэты выраб?

Так. Адназначна.

Перад намі выключна дыхтоўны прадстаўнік сучаснай запорной арматуры.

1. Усе 11б27п - полнопроходные. Адтуліну ў засаўцы адпавядае дыяметру якая далучаецца трубы, што азначае мінімальны гідраўлічны супраціў. Фактычна, вентыль выклікае не большае падзенне напору, чым ўчастак палімернай трубы той жа даўжыні.
2. Вентыля мантуюцца з любым кірунак току рабочай асяроддзя. Гэтым яны выгадна адрозніваюцца ад любога шрубавага вентыля, якому пры противотоке пастаянна пагражае адрыў клапана.
3. Пра адвечную кашмар сантэхніка - неабходнасць перыядычным рэвізіі і абслугоўвання вентыляў - можна нарэшце-то цалкам забыцца. Не, рэвізія па-ранейшаму пажаданая; але цяпер яна зводзіцца да перыядычнага (раз у 1-2 гады) павароту дзяржальні вентыля.

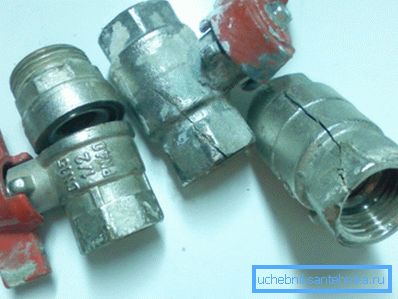

4. Нарэшце, вытворчасць па айчынных стандартам і ТУ азначае, што пакупнік не нарвется на чарговы цуд з силуминовым корпусам, крохкія пры першым кантакце з ключом. Уласна, жоўты колер латуні без хромавага пакрыцця не пакідае месца для сумненняў.

заключэнне

Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў выбары матэрыялаў для ўласных праектаў. Дадатковую тэматычную інфармацыю, як звычайна, прапануе відэа ў гэтым артыкуле. Поспехаў!
