Кран 11б38бк і яго далёкія сваякі

У гэтым артыкуле нам трэба будзе пазнаёміцца ​​з некалькімі айчыннымі кранамі. Яны істотна адрозніваюцца матэрыялам і канструктыўным выкананнем. Мы аб'ядналі іх у адным матэрыяле па адзінаму прыкмеце - блізкім літарна-лічбавым абазначэннем.

тэрміналогія

Спачатку пазнаёмімся з асноўнымі паняццямі, якія тычацца канструктыўнага выканання вентыляў.

• шрубавым называецца кран, які перакрывае ваду за кошт кручэння шрубавага штока з рухомым клапанам на канцы. Клапан прыціскаецца да сядла, зачыняючы адтуліну ў ім.
• коркавы кран перакрывае трубаправод паваротам канічнага стрыжня са скразным адтулінай. Для гэтага тыпу запорной арматуры характэрна даволі вялікі высілак, неабходнае для змены становішча коркі.

Звярніце ўвагу! Краны вялікіх памераў часта камплектуюцца сістэмай падачы змазкі, якая зніжае трэнне паміж коркам і корпусам.

• шаравая кран адрозніваецца ад коркавага формай засаўкі (шар замест ўсечанага конусу) і наяўнасцю ўшчыльняючымі сёдлаў, выкананых з матэрыялу з нізкім каэфіцыентам трэння - фтарапласту або тефлона.
• трехходовым называецца кран, які мае тры адводу для працоўнага асяроддзя. У залежнасці ад становішча засаўкі яны могуць утвараць розныя канфігурацыі,-перасылкі патокі ў патрэбным кірунку.

Дазвольце прадставіць

вентыль 11б38бк

Перад намі коркавы троххадовых кран, прызначаны для ўстаноўкі манометра. Кошт - 130 - 200 рублёў у залежнасці ад выканання. Матэрыял корпуса і коркі - латунь.

Усе віды кранаў 11б38бк - нацяжныя. Гэта азначае, што герметызацыя вентыля ажыццяўляецца толькі за кошт прыціску коркі да корпуса гайкай на які праходзіць наскрозь хваставік; Сальнікава набіванне адсутнічае як клас.

У продажы можна сустрэць некалькі варыянтаў выканання крана:

1. З дзяржальняй і без яе.
2. З разьбой памерам ДУ15 і М20х1,5.

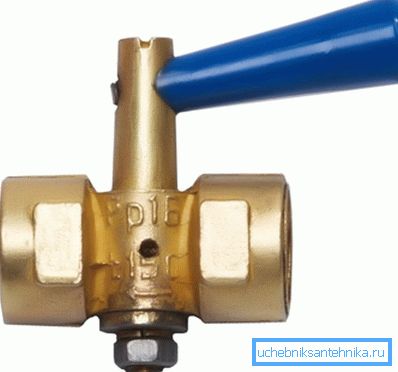

3. З дрэнажным адтулінай для скіду ціску і фланцам для падлучэння кантрольнага манометра.

вентыль 11ч38п

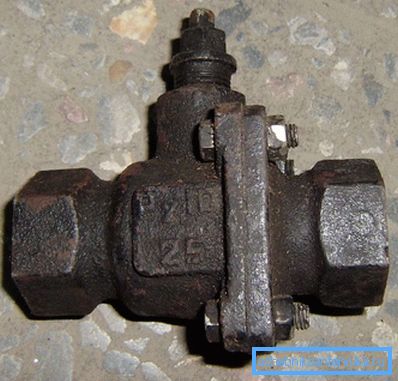

Кран 11ч38п - даволі экзатычны гібрыд, шаравая вентыль з чыгунным корпусам.

Прывядзём характарыстыкі гэтага тыпу вырабаў.

Аб кране цікава ведаць яшчэ некалькі рэчаў.

• Вытворцы прапануюць іх толькі пад муфтовое далучэнне, з ўнутранымі трубнымі разьбой з абодвух бакоў.
• Герметычнасць вентыля па ДАСТ 9544 - 2005 адпавядае класу С. З практычнага боку гэта азначае, што ў закрытым стане вентыль на законных падставах можа злёгку цкаваць. Для шаравых кранаў у цэлым гэта нехарактэрна.
• Шток зроблены пад ручку, але ў камплект яна не ўваходзіць.

вентыль 11с31п

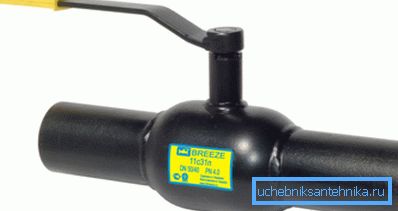

Кран 11с31п таксама ставіцца да шаравым, аднак моцна адрозніваецца ад свайго сваяка 11ч38п.

Звярніце ўвагу: для кампенсацыі зносу сёдлаў засаўкі пад іх устаноўлены талерчатыя спружыны з нержавеючай сталі.

вентыль 11с321бк

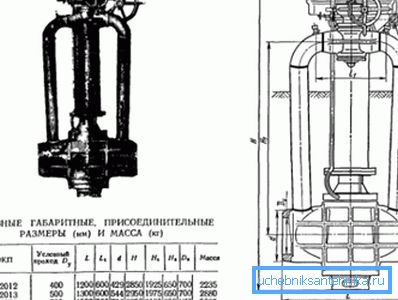

Кран 11с321бк - даволі экзатычны коркавы вентыль, прызначаны для працы ў газаправодах пры тэмпературы асяроддзя да +70 градусаў.

Памеры крана - ДУ400, ДУ500 і ДУ700; маса - ад двух да пяці тон. Паколькі пры такіх габарытах корак крана сваімі рукамі, відавочна, пракруціць немагчыма, канструкцыя дапоўненая чарвячным рэдуктарам і сістэмай падачы змазкі да корку. Злучэнне з трубаправодам - ​​зварной.

Цікаўныя асаблівасці вырабы:

• Кран мантуецца строга вертыкальна. Гэтая інструкцыя звязаная з неабходнасцю перыядычнага абслугоўвання рэдуктара.
• Яго корпус забяспечаны абводам, якія ўраўноўваюць ціск па абодва бакі ад коркі. Адвод забяспечаны уласным кранам.
• Корпус крана выраблены з вугляродзістай сталі, корак - з чыгуну.

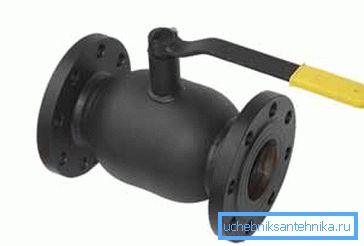

вентыль 11с32п

Кран 11с32п практычна ва ўсім ідэнтычны ўжо разгледжаныя намі 11с31п:

• Канструкцыя вентыля - шаравая, з засаўкай з нержавеючай сталі і фторопластовая ўшчыльняльнікам.
• Памер - ад 15 да 300 міліметраў.
• Працоўны ціск - 25 або 40 атмасфер.
• Корпус - цельносварной сталёвы.
• Напрацоўка на адмову - не менш за 7000 цыклаў.

Прынцыповае адрозненне - толькі ў спосабе далучэння да трубаправода: у гэтым выпадку для яго прадугледжаны фланцы. Яны забяспечваюць, з аднаго боку, хуткі дэмантаж з магчымасцю замены вентыля (прычым без абавязковага поўнага асушэння трубы); з другога ж - неабходнасць папярэдняй адаптацыі трубаправода пад кран.

вентыль 11с33п

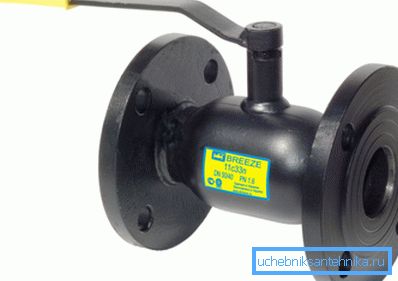

Шаравой кран 11с33п - амаль поўны дублікат папярэдняга вырабы.

Менавіта амаль, паколькі:

1. Яго мантажны памер скарэкціраваны такім чынам, каб адпавядаць габарытах сталёвы засаўкі 30с41нж. Гэтая асаблівасць дазваляе ўсталяваць яго на месца засаўкі без пераварвання трубавых фланцев.
2. Працоўны ціск некалькі менш, чым у блізнюка - усяго 16 кгс / см2.

заключэнне

Зразумела, у рамках артыкула мы разгледзелі толькі невялікую частку якая вырабляецца айчыннай прамысловасцю запорной арматуры. Як звычайна, дадатковыя матэрыялы можна выявіць, прагледзеўшы відэа ў гэтым артыкуле. Поспехаў!
