Кран амерыканка і аналагічныя фітынгі: асаблівасці

У гэтай мы раскажам аб тым, што сабой уяўляе кран амерыканка 1 1 2 цалі і аналагічныя фітынгі. Акрамя таго, мы разгледзім, якія асаблівасці прымянення гэтых прылад пры пабудове бытавых вадаправодных сістэм і сантэхнічных камунікацый.

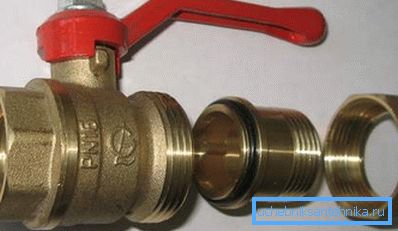

«Амерыканка» - што гэта такое? Гэта распаўсюджаная назва быстроразъемного злучэння, які складаецца з трох канструкцыйных элементаў: з прыцемках накладную гайкі і двух разьбовых концевиков. Прылада запатрабавана пры пабудове розных трубаправодаў дзякуючы сваёй трываласці і прастаце мантажу.

асноўныя характарыстыкі

Гэты тып быстросъемных фітынгаў для труб быў першапачаткова распрацаваны ў ЗША (адсюль і назва) і пасля распаўсюдзіўся па ўсім свеце, пасля таго як сантэхнікі зразумелі, наколькі проста і адначасова якасна праводзіцца мантаж.

Разгледзім асноўныя характарыстыкі гэтых фітынгаў:

• Кран з кутняй амерыканкай і аналагічныя вырабы дазваляюць сабраць і разабраць магістраль без неабходнасці ва кручэнні труб. Гэта вельмі зручна пры правядзенні рамонтных работ на трубаправодах, зафіксаваных у адным становішчы.

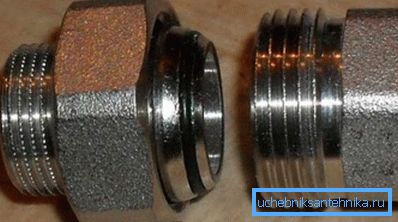

• Амерыканка ўяўляе сабой раздымныя злучэнні з прыцемках накладную гайкай. Такім чынам, досыць прыстыкаваны трубу да муфты і закруціць гайку. Характэрным адзнакай ад іншых злучэнняў з'яўляецца тое, што стыкуемые элементы сцягі.
• Герметычнасць раздымнага злучэння выкананага з дапамогай прыцемках накладную гайкі забяспечваецца шчыльнай эластычнай шайбай, якая выконвае функцыю пракладкі.

Важна: Поспех стыкоўкі труб з дапамогай «амерыканкі» забяспечваецца за кошт спалучэння з якасна апрацаваным тарцом, на якім прафесійна нарэзаная разьбярства.

асаблівасці прымянення

Мантаж трубаправода адрозніваецца доўгачасовай герметычнасцю злучэння труб, так як прымяняецца спецыяльнае конусное або плоскае прокладочный ўшчыльненне. Таксама як і ўвесь вузел, ўшчыльняльныя матэрыял прыдатны для шматразовага выкарыстання. Такім чынам, яго кошт больш апраўданая, чым марнаванні на куплю аднаразовых фітынгаў.

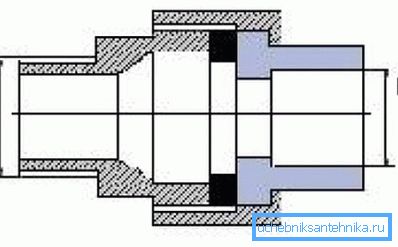

Фітынг з прыцемках накладную гайкай адрозніваецца невялікімі габарытамі і прамалінейна і соосность стыкуемых труб. Кожны тарэц такога фітынга канчаецца штуцером, які падбіраецца ў залежнасці ад тыпу стыкоўкі. Паміж штуцэрамі размешчана пракладка, па-над якой накручваецца гайка.

У адпаведнасці з тыпам стыкоўкі адрозніваюцца наступныя віды злучэння:

• раздымныя разьбовай стыкоўны фітынг з разьбой ўнутранага тыпу;
• раздымныя разьбовай стыкоўны фітынг з разьбой вонкавага тыпу;
• раздымныя разьбовай стыкоўны фітынг з прыцемках накладную гайкай.

Важна: У залежнасці ад асаблівасцяў трубаправода, пералічаныя віды можна спалучаць або камбінаваць для дасягнення аптымальнага выніку.

Асаблівасці стыкоўкі штуцэраў

Як ужо было сказана, у гэтым выпадку ўжываецца канічнае альбо плоскае ўшчыльненне.

Канічныя ушчыльненню ўласцівыя наступныя перавагі:

• ўшчыльненне выканана па схеме «метал-метал» без ужывання дадатковых герметызавальных матэрыялаў, а значыць, яно больш надзейна і даўгавечна;
• ўстойлівасць да хімічнага і фізічнага ўздзеяння (уключаючы тэмпературныя перапады) за кошт аднастайнасці хімічных і фізічных уласцівасцяў ўшчыльняючымі матэрыялаў;
• магчымасць прымянення пры нязначным (да 5 °) адхіленні восяў, стыкуемых участкаў трубаправодаў без шкоды для герметычнасці злучэння.

Важна: Пералічаныя перавагі забяспечваюцца пры ўмове высокай дакладнасці вырабу злучальных дэталяў. Менш патрабавальным да якасці кампанентаў з'яўляецца стыкоўка труб з ужываннем плоскага ўшчыльнення. У гэтым выпадку ўжываецца плоская тефлоновая пракладка, выкананая ў выглядзе кольца.

Як і большасць іншых разьбовых фітынгаў дэталі «амерыканкі» вырабляюцца з нержавеючай сталі такіх марак як AISI321, AISI316 і AISI304 або латуні.

На корпусе фітынгаў можна выявіць маркіроўку, якая спросціць выбар падыходных злучальных элементаў. У маркіроўцы паказваецца дыяметр ў цалях (да прыкладу, 1 цаля), марка сталі і намінальнае ціск у PSI.

шаравой кран

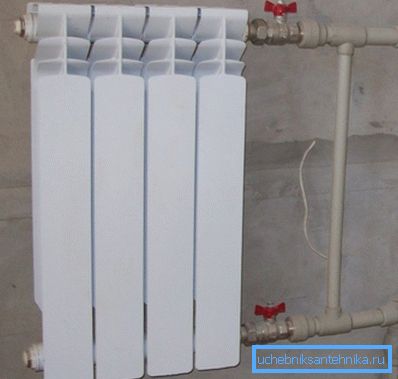

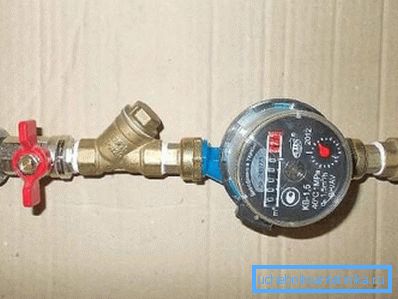

Пералічаныя характарыстыкі водаправодных фітынгаў як нельга больш уласцівыя шаравым кранам «амерыканкам». Гэтая разнавіднасць запорной арматуры прымяняецца пры пабудове вадаправодаў і ацяпляльных сістэм.

Асноўным рабочым элементам прылады з'яўляецца затвор з характэрнай сферычнай формай, які верціцца ўнутры корпуса. У сферычным засаўцы ёсць скразную адтуліну. Калі скразную адтуліну размешчана ў адной восі з штуцэрамі фітынга адбываецца падача вады. Калі адтуліна размяшчаецца перпендыкулярна, адтулінам штуцэраў, падача вады спыняецца.

Канструкцыя шаравога крана не новая і паўсюдна ўжываецца на працягу 100 гадоў. Але найбольшую цікавасць прадстаўляюць краны з злучэннем "амерыканка". Такая запорная арматура ўжываецца як у бытавых, так і ў прамысловых умовах, што тлумачыцца эксплуатацыйнай прастатой і эфектыўнасцю.

Іншыя разнавіднасці фітынгаў «амерыканак»

Муфта амерыканка ўяўляе сабой фітынг, прызначаны для стыкоўкі двух сувосевых аднолькавых труб або для стыкоўкі труб розных дыяметраў.

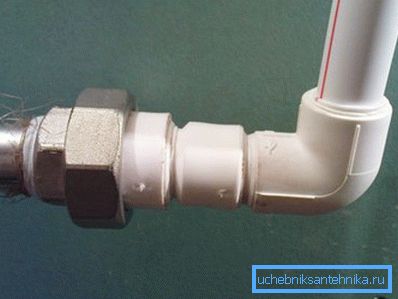

Такі тып муфт мала чым адрозніваецца ад традыцыйных муфт. Адзін бок фітынга прыкручваецца да сталёвых трубах, прыварваюць да медных трубах або прылітоўваецца да труб з поліпрапілена або медзі. Іншая частка фітынга ўяўляе сабой разборныя злучэнне з штуцэраў і прыцемках накладную гайкі.

Для паўнаты агляду раскажам пра вуглавым тыпе злучэння. Кран кутняй з амерыканкай 3, 4, роўна як і проста кутнія фітынгі, выкананыя з дапамогай двух штуцэраў і прыцемках накладную гайкі, характарызуецца прастатой ўстаноўкі сваімі рукамі. Кутняя стыкоўка амерыканкай гарантуе дадатковае зручнасць там, дзе мантаж праводзіцца ва ўмовах абмежаванага прасторы.

выснову

Такім чынам, мы разгледзелі, што такое амерыканка, і якая інструкцыя яе выкарыстання. Зараз вы зможаце высветліць, які тып злучальнага элемента спатрэбіцца для правядзення мантажных работ і падабраць неабходныя кампаненты трубаправода.

Засталіся пытанні, якія патрабуюць тлумачэнні? Больш карыснай інфармацыі можна знайсці, паглядзеўшы відэа ў гэтым артыкуле.
