Кран дк-80 на 80-мілімятровую трубу: варыянты выканання і іх
Якая запорная арматура можа выкарыстоўвацца на 80-міліметровым трубаправодзе? Мы пазнаёмім чытача з канструктыўнага выканання існуючых кранаў і пастараемся параўнаць іх функцыянальнасць. Адразу агаворым, што сфера нашай увагі абмяжуецца сантэхнікай: скажам, бітумны троххадовых кран з абаграваннем ДК 80 застанецца па-за разгляду.
вобласці прымянення
Для пачатку давайце высветлім, дзе менавіта ў камунікацыях шматкватэрнага дома могуць выкарыстоўвацца трубы і запорная арматура ДУ80.
- ўвод цеплатрасы. Запорная арматура, адсякаецца адвод на дом ад магістраляў, можа размяшчацца не толькі ў цеплавым калодзежы, але і ў падвале - пры ўмове, што траса праходзіць непасрэдна праз яго.
Заўважце: у гэтым выпадку краны застаюцца ў зоне адказнасці транспартыруе цяпло арганізацыі, нягледзячы на іх размяшчэнні ў межах перыметра дома. Раздзел зон адказнасці праходзіць па першым трубнага фланцу ўваходных засавак элеваторный вузла.
- элеваторный вузел. У ім 80-милиметровая арматура можа выкарыстоўвацца на ўваходзе, паміж элеватарам і контурам ацяплення і на ўрэзка ГВС.
- Вадамернасці вузел у сістэме ХВС.
- Нарэшце, з дапамогай кранаў могуць адсякаецца асобныя ўчасткі разліву водазабеспячэння або контураў ацяплення.
варыянты выканання
Якая менавіта запорная арматура ўжываецца ў інжынерных камунікацыях будынка?
засаўкі
Найбольш распаўсюджаная чыгунная Клінава засаўка - гэта канструкцыя з высоўным штоком, пашырэнне на канцы якога ўтрымлівае пару расклиненных паміж сабой чыгунных шчочках з латуневыя люстэркамі. Пара у адказ люстэркаў ўстаўлена ў пазы корпуса. Падача штока забяспечваецца кручэннем штурвала з разьбовай утулкай.
Галоўная вартасць засаўкі - параўнальна нізкая гідраўлічнае супраціў: шчочкі ў адкрытым становішчы цалкам прыбіраюцца за межы патоку.
недахопы:
- Неабходнасць у перыядычным набіванні сальніка. Ён выпрацоўваецца нават пры простае.
- Адукацыя адкладаў на люстэрках і, як следства, неабходнасць іх перыядычным прыціркі.
- Хуткі знос кліну.

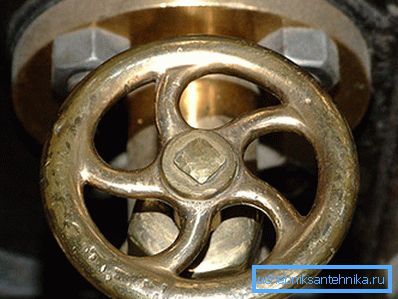

вінтавой вентыль
Дзяржальня, альбо баранчык замацаваны непасрэдна на рухомым штоке, які ўкручваецца ў разьбу ў вечку корпуса вентыля. На ўнутранай частцы штока рухома замацаваны забяспечаны пракладкай клапан, які перакрывае адтуліну ў сядле.
Адзінае годнасць гэтай канструкцыі на фоне папярэдняй складаецца ў тым, што сваімі рукамі правесці рэвізію шрубавага вентыля ДУ80 прыкметна прасцей, чым засаўкі таго ж памеру. Ні наваривание кліну, ні працаёмкая прыцірка шчочках не патрэбныя: дастаткова толькі напакаваць сальнік і памяняць пракладку.
Усе іншыя характарыстыкі канструкцыі выглядаюць даволі паныла.
- Гідраўлічны супраціў максімальна сярод усіх відаў запорной арматуры з-за невялікага памеру адтуліны ў сядле і складанай формы корпуса.
- Ўстаноўка магчымая толькі ў адным становішчы адносна патоку вады: яна павінна ціснуць на клапан знізу. Противоток гарантуе адрыў клапана і суправаджалы яго гідраўдар.
- Паронитовая пракладка пры непазбежнай эрозіі сядла патрабуе вялікіх намаганняў пры закрыцці, а больш мяккая гумавая вельмі недаўгавечная.
якая падае лінія
Прыцёртых коркам са скразным каналам круціцца ў латуневым або чыгунным корпусе. Герметычнасць па штоку пры вялікіх памерах крана забяспечваецца, як правіла, усё той жа Сальнікавай набіваннем.
Дзіўна, што, нягледзячы на прастату канструкцыі, цана коркавага крана ў 1,5 - 2 разы вышэй, чым у засаўкі таго ж тыпаразмеру.
Годнасць канструкцыі - дастаткова высокая адмоваўстойлівасць і простае абслугоўванне, якая зводзіцца толькі да перыядычнай набіванні сальніка. Галоўны недахоп - вельмі значны высілак, неабходнае для павароту коркі.
шаравой кран
Шаравой кран ДУ80 прыладай некалькі нагадвае коркавы: і ў гэтым выпадку вада перакрываецца паваротам засаўкі на 90 градусаў.
Адрозненняў, зрэшты, больш, чым падабенства:
- Корак мае форму шара са скразным каналам, дыяметрам роўным далучаюць трубаправодзе.
- Ўшчыльненне затворного шара забяспечваецца парай колцавых сёдлаў з тефлона або фтарапласту, палімераў з нізкім каэфіцыентам трэння. Адсюль - вельмі ўмеранае высілак павароту засаўкі.
- Замест сальніка шаравой кран 80 мм камплектуецца фторопластовая або тэфлонавым ушчыльняльным кольцам з рэгулявальнай гайкай. Яна дазваляе прыціснуць ўшчыльняльнік, кампенсуючы яго знос.
Дарэчы: падцягваць ўшчыльненне штока даводзіцца, як правіла, пасля 1000 і больш цыклаў спрацоўвання засаўкі.
Корпус вентыля можа выконвацца з латуні і сталі, быць разборным або цельносварной, забяспечвацца фланцамі, патрубкамі пад прываркі або муфтовыми Трубіла разьбой. Затворную шар вырабляецца з храмаванай ці нікеляванай латуні, радзей - з нержавеючай сталі.

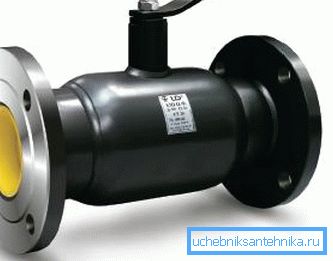

У якасці прыкладу прывядзем асноўныя характарыстыкі аднаго з айчынных прадуктаў гэтага тыпу. Узорам для нас стане шаравой кран КШЦФ ДУ80 РУ25.
параметр | значэнне |
матэрыял корпуса | вугляродзістай сталі |
выкананне корпуса | цельносварной |
Далучэнне да трубаправода | фланцы |
матэрыял засаўкі | Нержавеючая сталь |
Ушчыльненне | фтарапласт |
працоўны ціск | 25 кгс / см2 |
працоўная тэмпература | 150С |
раздробны кошт | 4129 рублёў |
адзнака
Аўтар рызыкуе здацца прадузятым, але ўсё ж дазволіць сабе даць вельмі добрую характарыстыку гэтаму тыпу запорной арматуры. Мяркуйце самі:
- Гідраўлічны супраціў, якое стварае шаравой кран ДК 80 - 80-міліметровая сталёвая труба пераўзыходзіць. Менавіта так: адклады і іржа на прамым участку трубы ствараюць большы супраціў току вады, чым полнопроходное адтуліну ў нержавеючай затворной шары.
- Абслугоўванне крана практычна не патрабуецца. Пра рамонты і рэвізіі можна забыцца.
- Ўстаноўка - у любым становішчы і з любым напрамкам току вады.
Думаецца, інструкцыя па выбары элементаў запорной арматуры досыць відавочная. Ўсе канкуруючыя рашэнні на фоне шаравога крана выглядаюць аўтсайдэрамі.
заключэнне
Спадзяемся, што нашы рэкамендацыі дапамогуць чытачу ў выбары аптымальнага рашэння для ўласных мэтаў. Як звычайна, дадатковыя матэрыялы можна вывучыць, прагледзеўшы відэа ў гэтым артыкуле. Поспехаў!
