Кран для манометра - асаблівасці і прызначэнне дадзенага

Манометрический кран - важны элемент любой сістэмы, у якой неабходны пастаянны кантроль ціску рабочай асяроддзя. Дадзены элемент адрозніваецца ад звычайнай запорной арматуры і выконвае некалькі іншыя функцыі. У дадзеным артыкуле мы разгледзім асноўныя канструктыўныя асаблівасці дадзенай групы вырабаў, сферу іх прымянення і асноўныя патрабаванні, што прад'яўляюцца да вузлоў.

На фота: адметнай асаблівасцю кранаў пад манометры з'яўляецца наяўнасць пляцоўкі пад ўстаноўку вымяральнага прыбора, яна можа мець самыя розныя памеры і канфігурацыю

сфера прымянення

Падобныя канструкцыі выкарыстоўваюцца даволі шырока, але часцей за ўсё іх ужываюць у наступных выпадках:

На ацяпляльных катлах Гэты тып канструкцый адрозніваецца павышаным узроўнем небяспекі, таму кантроль ціску мае першараднае значэнне. Выкарыстанне трехходового крана дазваляе лёгка правесці работы
На камунікацыйных сетках Калі асноўны прыбор па вымярэнні ціску ставіцца стацыянарна, то кантрольны прыбор, з дапамогай якога дадзеныя спраўджваюцца з асноўнымі паказчыкамі. Такі варыянт не толькі дазваляе кантраляваць паказанні, але і ў выпадку неабходнасці часова выкарыстоўваць манометр у якасці асноўнага
Для прачысткі сіфона трубкі Каб праводзіць гэта перыядычна неабходнае мерапрыемства, прасцей за ўсё ўсталяваць кран, на які можна ставіць усе патрэбныя прыборы і прадзьмухваць сіфона трубку
Для перыядычнага кантролю Яшчэ адзін варыянт выкарыстання - калі перыядычны кантроль паказанняў не патрабуецца, але час ад часу дадзеныя здымаць усё-ткі трэба, то кран стане самым простым рашэннем
Трывалы і надзейны кран 11б18бк - менавіта тое, што трэба пры эксплуатацыі ў складаных умовах з падвышанымі тэмпературнымі паказчыкамі

канструктыўныя асаблівасці

Варта адзначыць, што ўсе падобныя вузлы, якія вырабляюць ў нашай краіне, павінны адпавядаць нормам ДАСТ, выбар канкрэтнага нарматыўнага акту залежыць ад мадыфікацыі вузла. Калі ў прадаўца ёсць дакументы, якія пацвярджаюць адпаведнасць нормам, значыць, кран надзейны і можа быць выкарыстаны практычна ўсюды. (Гл. Таксама артыкул Вадаправодныя трубы: асаблівасці.)

прынцып дзеяння

Троххадовых шаравой кран пад манометр мае наступныя палажэнні:

  • У першай пазіцыі вымяральная частка манометра злучаная з рабочай асяроддзем ўнутры трубаправода. Гэта значыць, у гэтым становішчы і вырабляецца вымярэнне паказчыкаў, таму яго можна назваць рабочым, тут усё проста: калі неабходныя звесткі атрыманыя, трэба змяніць становішча на адно з нижеописанных.
  • Другая пазіцыя - адлучэнне ад працоўнага асяроддзя, вымяральны прыбор злучаны з навакольным паветрам. У гэтым выпадку паказаннi павінны складаць 0, калі гэта не так, значыць, манометр выйшаў з ладу. У гэтым становішчы сістэма месціцца пераважную частку часу.
Лепш набываць краны з ручкай - па ёй вельмі проста вызначыць, у якім становішчы знаходзіцца вузел ў дадзены момант, што асабліва важна для тых, хто здымае паказанні сваімі рукамі і не мае адпаведнай кваліфікацыі
  • У трэцім становішчы вымяральны вузел ізаляваны і ад працоўных камунікацый, і ад вонкавага паветра, але пры гэтым сістэма ўзаемадзейнічае з знешняй асяроддзем, што дазваляе праводзіць прадзьмух сіфона трубак ў манометрах. Гэта функцыя ставіцца да спецыяльных, і вам выкарыстоўваць яе ў звычайных умовах наўрад ці спатрэбіцца (тым больш, што інструкцыя па правядзенні работ вельмі складаная).
  • Ёсць у крана і чацвёртае становішча, яно не з'яўляецца рабочым і выкарыстоўваецца толькі толькі пры падключэнні або адключэнні манометра. Можна сказаць, гэта мантажнае становішча.

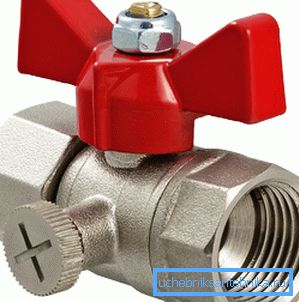

Шаравыя краны з'яўляюцца найбольш папулярнымі і запатрабаванымі на сённяшні дзень, гэта абумоўлена невысокай коштам

Савет! Каб дасканала разабрацца ў палажэннях, павінен у першы раз гэта рабіць спецыяліст, які пакажа правільную паслядоўнасць дзеянняў.

крытэры выбару

Калі вам неабходна набудзь кран пад манометр самастойна, то варта выконваць некалькі важных рэкамендацый:

  • Трэба ведаць прызначэнне выкарыстання і асаблівасці эксплуатацыі: Арыентыровачны ціск у сістэме, характар ​​асяроддзя (газ, вадкасць і г.д.), тэмпературны дыяпазон эксплуатацыі. Усё гэта дазволіць падабраць варыянт, які задавальняе вашым патрэбам лепш за ўсё.
  • Таксама вельмі важна набыць якаснае выраб, трывальныя характарыстыкі якога адпавядаюць самым высокім патрабаванням. Звычайна корпус вырабляецца з сталі або латуні, яго таўшчыня павінна быць даволі вялікі - гэта сведчыць аб надзейнасці вузла і яго ўстойлівасці да нагрузак. Цана з'яўляецца паказчыкам якасці, не варта набываць самае бюджэтнае рашэнне, бо часцей за ўсё яго характарыстыкі не вельмі добрыя.

Звярніце ўвагу! Для некаторых сістэм патрабуюцца прылады нестандартнага тыпу, іх можна набыць у спецыялізаваных кампаніях. Як правіла, у такіх выпадках ўсе неабходныя параметры вызначаюцца яшчэ на этапе праектавання, што дазваляе своечасова паклапаціцца аб замове патрэбных вузлоў.

Масіўны корпус з тоўстымі сценкамі сведчыць аб высокай надзейнасці крана
  • Яшчэ адзін вельмі важны параметр - спосаб мацавання, часцей за ўсё выкарыстоўваецца разьбовае злучэнне труб, але яго параметры могуць быць рознымі. Напрыклад, з аднаго боку можа быць вонкавая разьба, а з другога - унутраная, усё гэта варта загадзя прадугледзець, каб не прыйшлося перарабляць сістэму або вяртацца і замяняць вузел. Акрамя таго, не забывайце і пра параметры разьбы - яны могуць быць рознымі.
  • І нарэшце, апошні важны фактар ​​- тып крана. Тут можна вылучыць два асноўных варыянту - класічны Шароў, які адрозніваецца высокай надзейнасцю, прастатой і невысокім коштам, і больш прасунуты кнопкавы, які хоць і каштуе больш, але адрозніваецца прастатой эксплуатацыі.
Адзнакай кнопочного крана з'яўляецца тое, што манометр здымае ціск з сістэмы толькі пры націску кнопкі, у астатні час ён адлучыць ад яе

выснову

Краны пад манометр - важны элемент сістэмы, які дазваляе кантраляваць працаздольнасць асноўных вымяральных вузлоў. Відэа ў гэтым артыкуле раскажа некаторыя важныя моманты больш падрабязна.
