Кран для вады з электрапрывадам і датчыкам працёку

Водаправодны кран з электрапрывадам і датчыкам працёку дазваляе прадухіліць такую ​​непрыемнасць, як затапленне жылля. Таму падобныя прылады ў апошні час сталі досыць папулярнымі сярод жыхароў кватэр і дамоў. Ніжэй мы падрабязней разгледзім, што ўяўляе сабой падобная сістэма і як яна мантуецца.

Прынцып працы

На сённяшні дзень існуе два тыпу датчыкаў:

• Правадныя прыборы, якія злучаюцца з кантролерам пры дапамозе правадоў;
• Бесправадныя - пасылаюць на кантролер радыёсігнал.

У любым выпадку, схема працы сістэмы наступная:

• Пры апусканні датчыка ў ваду, яго полюса замыкаюцца, у выніку чаго прыбор падае сігнал кантролеру.
• Далей кантролер перадае электрычны імпульс на вадзяной кран з электрапрывадам, які перакрывае падачу вады.

На закрыццё крана пасля спрацоўвання датчыка ідзе не больш пятнаццаці секунд. Каб аднавіць падачу ваду, трэба націснуць на спецыяльную кнопку, размешчаную на корпусе электрапрывада. Пісьменна ўсталяваная сістэма гарантуе абарону ад раптоўнай працёку вадаправода або сістэмы ацяплення.

З чаго складаецца сістэма

Такім чынам, з прынцыпам працы сістэмы мы азнаёміліся. Цяпер падрабязней разгледзім асаблівасці элементаў, з якіх яна складаецца.

Кран з электрапрывадам

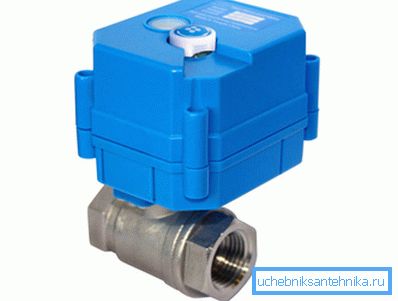

Дадзеная прылада ўяўляе сабой запорную арматуру ў выглядзе шаравога крана з электрапрывадам. Адрозненне ад механічнага шаравога крана заключаецца толькі ў тым, што становішча запорного элемента рэгулюецца ня рычагом, а электромоторчиком.

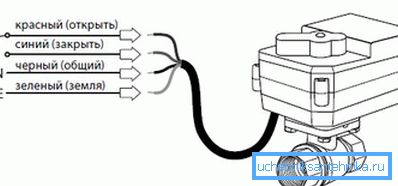

Савет! Ўсталяваць шаравой кран з электрапрывадам сваімі рукамі даволі складана, так яго злучэнне ажыццяўляецца праз распаечной скрынку сілавым кабелем ПВС3х0,5. Таму дадзеную працу лепш даверыць адмыслоўцу.

Для герметызацыі злучэння запорного механізму з электрапрывадам у камплекце да прылады маюцца ўшчыльняльныя кольцы. Як правіла, іх выконваюць з сплаваў, ўстойлівых да зносу і забруджвання. Сам жа замыкалы шаравыя элемент звычайна выкананы з нержавеючай сталі і адрозніваецца добрай даўгавечнасцю.

Для вырабу корпуса прылады могуць выкарыстоўвацца наступныя матэрыялы:

• чыгун;
• бронза;
• Нержавеючая сталь або іншыя сплавы металаў.

Варта адзначыць, што электрапрывады могуць быць разлічаны на розны напружанне, часцей за ўсё для разгляданых мэтаў прымяняюцца шаравыя краны з электрапрывадам 24v DC і 12V DC.

Як правіла, усталёўваюць электрапрывад на шаравой кран 1 - 2 цалі, 1 цаля і? цалі дыяметрам. Часцяком прылады могуць не толькі перакрываць струмень вады, але і падаваць гукавы або светлавой сігнал.

Савет! Перад шаравымі кранамі пажадана выкарыстоўваць фільтры ачысткі вады. У такім выпадку тэрмін іх эксплуатацыі будзе павялічаны.

Ніжэй прывядзем іншыя характарыстыкі, якімі валодаюць шаравыя краны з электрапрывадам для дома:

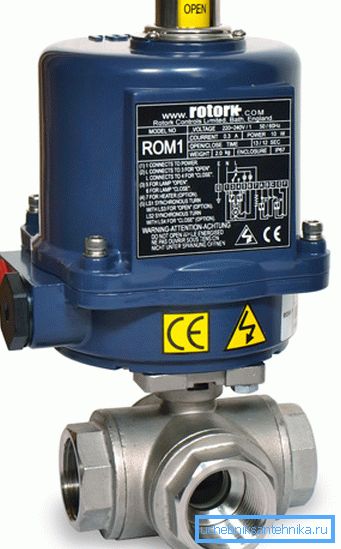

Савет! Разгляданыя краны могуць прымяняцца не толькі ў сістэмах вадаправода, але і ацяплення. Прычым, троххадовых кран з электрапрывадам для ацяплення дазваляе не толькі перакрываць струмень цепланосбіта, але і перанакіроўваць яго, да прыкладу, з радыятара на байпас.

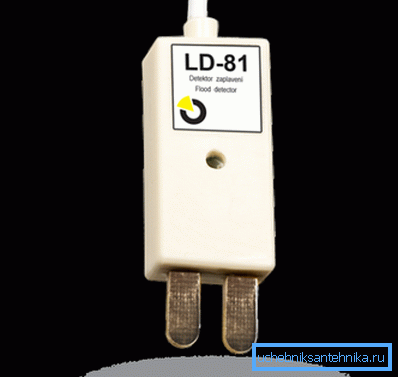

Датчык ўцечкі вады

Мантуецца ў месцах, дзе больш за ўсё маецца верагоднасць працёку:

• Каля пральных машын;
• ваннаў;
• Каля ракавін;
• Душавых кабін і пр.

Як ужо было сказана вышэй, пры трапленні вады на датчык, ён пасылае сігнал кантролеру. Гэтыя прылады абавязкова падключаюцца да бяспечнага крыніцы харчавання, каб пры выпадковым дотыку пласцін не атрымаць ўдар токам.

Звярніце ўвагу! Вытворцы рэкамендуюць раз у тры месяцы праціраць пласціны прылады вільготнай губкай. Дадзеная аперацыя выконваецца ў якасці прафілактыкі і для праверкі працаздольнасці сістэмы.

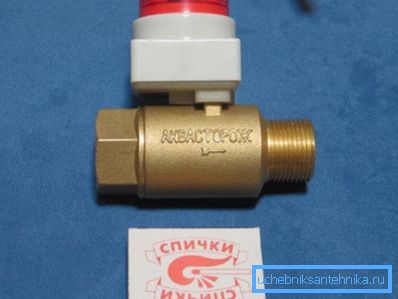

У продажы можна сустрэць датчыкі як замежных, так і айчынных вытворцаў. Кошт апошніх ніжэй, пры гэтым якасць не саступае замежным аналагам.

кантролер

Дадзеная прылада выконвае некалькі функцый:

• Апрацоўвае сігнал, які паступае ад датчыкаў;
• Падае напружанне на электрапрывад шаравога крана;
• Забяспечвае харчаванне датчыкаў;
• Забяспечвае гукавое і светлавое абвестка.

Кантролер можа размяшчацца ў любым даступным месцы, дзе на яго не можа патрапіць вада. Колькасць элементаў у сістэме можа быць розным, у залежнасці ад асаблівасцяў яе ўстаноўкі.

асаблівасці мантажу

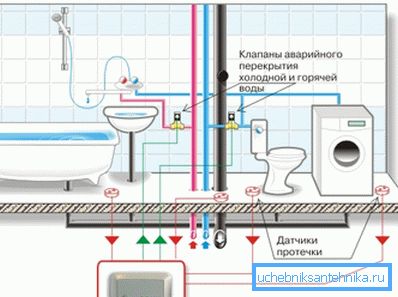

Перш чым выканаць мантаж сістэмы, неабходна скласці схему размяшчэння ўсіх яе элементаў. Затым у адпаведнасці са схемай трэба пераканацца, што даўжыні злучальных правадоў дастаткова.

Сама ўстаноўка ажыццяўляецца ў такой паслядоўнасці:

• Пазначаюцца ўчасткі размяшчэння, кранаў, датчыкаў і кантролера.
• Паводле схемы пракладваюцца провада.
• Ўразаюцца шаравыя краны.
• Ўсталёўваюцца датчыкі.
• Падключаюцца кантралёры.

Ніжэй больш падрабязна разгледзім некаторыя з гэтых аперацый.

Ўрэзка шаравога крана

Дадзеная прылада ўсталёўваецца на ўводзе трубаправода пасля ручных вентыляў. Катэгарычна забаронена выкарыстоўваць шаравой кран пад электрапрывад замест арматуры на ўводзе.

Як ужо было сказана вышэй, сам мантаж прылады лепш даручыць адмыслоўцам. Пры гэтым адразу ж варта забяспечыць бесперабойнае харчаванне для яго.

ўстаноўка датчыка

Датчык можа быць усталяваны двума спосабамі:

• Мантаж ў падлогу - мяркуе ўрэзку датчыка ў падлогавае пакрыццё на участках, дзе хутчэй за ўсё адбудзецца навала вады ў выпадку працёку. Кантактныя пласціны ў гэтым выпадку выводзяцца на паверхню, каб яны былі прыўзняты на вышыню ў некалькі міліметраў. Провад да прылады ажыццяўляецца ў гафрыраванай трубе.
• Мантаж на паверхні падлогі - прылада ўкладаецца на паверхню падлогі кантактнымі пласцінамі ўніз.

ўстаноўка кантролера

Харчаванне на кантролер падаецца з сілавога шафы. Нуль і фаза падключаецца да прылады паводле схемы.

Інструкцыя па мантажы дадзенага прыбора выглядае наступным чынам:

• У першую чаргу трэба выканаць у сцяне адтуліну для мантажнай скрынкі.
• Затым трэба проштробить паглыблення для правадоў харчавання ад месца размяшчэння прылады да сілавога шафы, а таксама да кожнага шаравога крана і датчыка.
• Далей на падрыхтаванае ў сцяне месца ўсталёўваецца мантажная скрынка і ў ёй фіксуецца кантролер.
• Пасля гэтага трэба зняць асабовую крышку прылады і падлучыць усе правады паводле схемы.
• У завяршэнне працы трэба ўсталяваць на месца асабовую крышку кантролера.

Калі сістэма правільна сабраная, пасля яе ўключэння пачынае свяціцца індыкатар на кантролеры. У выпадку працёку, колер індыкатара змяняецца з зялёнага на чырвоны, пры гэтым раздаецца гук зумера. Пры гэтым кран блакуе падачу вады.

Вось, мабыць, і ўсе асноўныя моманты мантажу сістэмы абароны ад затаплення.

выснову

Шаравыя краны з электрапрывадам і датчыкам працёку з'яўляюцца карысным вынаходствам, бо дазваляюць пазбегнуць шэрагу сур'ёзных праблем, звязаных з затапленнем. Адзінае, неабходна правільна ўсталяваць сістэму і праверыць яе працаздольнасць.

З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
