Кран-матылёк асаблівасці прылады дадзенага выгляду вырабаў
Шаравой кран канструкцыі матылёк сустракаецца досыць часта, і гэта абумоўлена цэлым шэрагам пераваг, якія мы разгледзім у рамках дадзенага артыкула. Таксама мы вызначым асноўныя правілы, па якіх варта выбіраць канкрэтную мадыфікацыю вырабы, каб яно служыла як мага даўжэй. Такая ўвага невыпадкова, бо гэты кран можна паставіць практычна ў любую сістэму.
Асноўныя элементы канструкцыі
Незалежна ад канструктыўных асаблівасцяў і вытворцы любы вузел падобнага роду складаецца з некалькіх складовых частак:

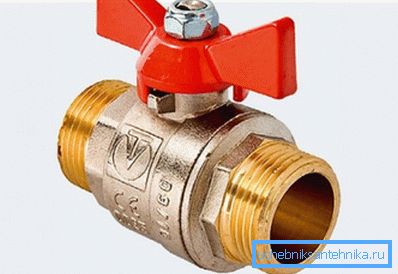

| корпус | Гэты элемент можа быць двух відаў, першы з іх - неразборный, выраблены такім чынам, што пры няспраўнасці вузел замяняецца цалкам, вядома, кошт дадзенага варыянту невялікая. Разборны корпус мае больш складаную канструкцыю, ён масіўней і цяжэй, затое пры ўзнікненні праблем выраб можна разабраць і замяніць асобныя расходныя элементы |
| запорный вузел | Ён выкананы ў форме шара і можа быць жорстка ўмацаваным або плывучым. Акрамя таго, дыяметр ўнутранага адтуліны можа быць роўны намінальным дыяметры крана, а можа адрознівацца ад яго (часцей за ўсё ў меншы бок). Надзейнасць дадзенага элемента шмат у чым залежыць ад якасці яго выканання і надзейнасці матэрыялу вырабу |
| паваротны шток | Яго яшчэ называюць шпіндзелем, і ён служыць воссю для павароту запорного вузла. Ён таксама павінен быць выраблены з якаснага матэрыялу і дакладна падагнаны пад пасадкавыя адтуліны ў корпусе, ніякага, нават мінімальнага, люфта не дапускаецца |
| дзяржальня | Менавіта форма ручкі і дала назву кранам дадзенага тыпу. Двухбаковая дзяржальня нагадвае профіль крылаў матылька, дадзеная форма абраная невыпадкова, такі элемент вельмі зручна выкарыстоўваць: адкрыццё і закрыццё крана вырабляецца вельмі лёгка |
| ўшчыльняльныя кольцы | Каб шар забяспечваў неабходную герметычнасць, паміж ім і корпусам ставіцца два фторопластовых кольца. Гэты матэрыял адрозніваецца высокай трываласцю і зносаўстойлівасцю, ён нашмат лепш супрацьстаіць ізаляцыі, чым традыцыйная гума. Новае слова ў ушчыльняльніках - Тефлоновый элементы, іх трываласць настолькі высокая, што яны здольныя служыць дзесяцігоддзі |
Звярніце ўвагу! Лепш за ўсё набываць прадукцыю вядомых вытворцаў, гэта гарантуе якасць і надзейнасць вузлоў.
Віды вырабаў і іх асаблівасці
Усе краны можна падпадзяліць на пэўныя групы ў залежнасці ад іх канструкцыі і іншых фактараў, разгледзім найбольш значныя з іх.
разнавіднасці канструкцый
У залежнасці ад выканання і тыпу вырабы вылучаюцца наступныя групы:
- Прямоточный варыянт выкарыстоўваецца там, дзе час ад часу патрабуецца перакрыцце патоку вадкасці або газу. Можна сказаць, што гэта самы просты і распаўсюджаны варыянт сярод усіх разгляданых. Ён выкарыстоўваецца ў выпадку рамонту асобных элементаў сваімі рукамі: сістэма перакрываецца - і можна праводзіць працы.
- Прахадной тып прымяняецца там, дзе неабходна час ад часу рэгуляваць інтэнсіўнасць патоку. Канструкцыя распрацавана такім чынам, каб рэгуляванне выраблялася максімальна дакладна.
- Кутні выгляд ўяўляе сабой вузел, у якім кірунак руху рабочай асяроддзя змяняецца ў патрэбны бок.
- Змяшальным кран прызначаны для таго, каб змешваць дзве вадкасці ў пэўнай прапорцыі, каб дамагчыся аптымальнай тэмпературы ці якога-небудзь іншага паказчыка. Яго канструкцыя адрозніваецца ад класічных варыянтаў, таму варта выбіраць такія вырабы асабліва старанна.
Калі падзяляць канструкцыі па прапускной здольнасці, то можна вылучыць тры тыпу:
- Неполнопроходные краны, у якіх прапускная здольнасць складае парадку 40-50% ад дыяметра трубы, на якую ўсталяваны вузел. Такі варыянт падыходзіць далёка не ўсіх сістэмах, таму яго выкарыстоўваюць радзей іншых.
- Стандартныя канструкцыі маюць прапускную здольнасць 70-80% ад дыяметра трубы, на якой яны функцыянуюць. Як зразумела з назвы, дадзены варыянт ужываецца часцей за ўсё і з'яўляецца самым распаўсюджаным.
- Полнопроходные вузлы здольныя прапускаць ад 90 да 100% ад дыяметра сістэмы. Гэта самы прадукцыйны варыянт, да якога прад'яўляюцца павышаныя патрабаванні надзейнасці і трываласці, так як таўшчыня сценак менш, чым у іншых тыпаў.
У залежнасці ад функцыянальнай прыналежнасці можна таксама падзяліць усе краны на тры групы:
- Запорные прылады прызначаныя для таго, каб цалкам перакрываць струмень. Прычым мэта можа быць самая розная: ад ўключэння-выключэння вады ці газу, да аварыйнага прыпынку сістэмы або перакрыцці для рамонту і абслугоўвання асобных вузлоў і камунікацый.
- Запорно-рэгулююць краны выкарыстоўваюцца як для перакрыцця патоку, так і для рэгулявання яго інтэнсіўнасці ці змены суадносін двух патокаў. Яны ўжываюцца ўсюды, дзе трэба праводзіць якія-небудзь рэгулявання. (Гл. Таксама артыкул Падлучэнне ракавіны: асаблівасці.)
Звярніце ўвагу! Калі вы набываеце кран для гарачай вады, то варта выбіраць варыянт з дастатковай устойлівасцю да высокіх тэмператур.
- Спецыяльныя канструкцыі прызначаныя для выканання пэўных аперацый і функцый.
матэрыял вырабу
Часцей за ўсё выкарыстоўваюцца наступныя варыянты:
- Чыгунныя вырабы выкарыстоўваюцца ўсё радзей, так як матэрыял схільны карозіі і вельмі далікатны.
- Сталёвыя варыянты трывалей, але таксама пашкоджваюцца карозіяй.
- Нержавеючая сталь адносіцца да вельмі трывалым матэрыялам, але і яе кошт высокая.
- Латунь і бронза - самыя аптымальныя варыянты, якія спалучаюць якасць і дэмакратычны кошт.
- Поліэтылен і поліпрапілен - новыя рашэнні, якія адрозніваюцца разумнай коштам і высокай трываласцю. (Гл. Таксама артыкул Як падабраць змяшальнік для ракавіны: асаблівасці.)
выснову
Краны-матылі - выдатнае рашэнне для самага шырокага спектру канструкцый. Важна выбраць якасны варыянт, і зрабіць гэта дапаможа відэа ў гэтым артыкуле, у ім некаторыя важныя нюансы раскрытыя больш падрабязна.
