Кран на батарэю ацяплення: апісанне тэхнічных бакоў, а

Калі вы жадаеце дамагчыся аптымальнай працы вашай сістэмы ацяплення, то абавязкова абсталёўвайце яе адмысловымі кранамі, якія дазваляюць кантраляваць і аптымізаваць рух цепланосбіта. Якія мадэлі для гэтага выкарыстоўваюцца, а таксама дзе і як іх ўсталёўваць, мы падрабязна разбяром ў дадзеным артыкуле.

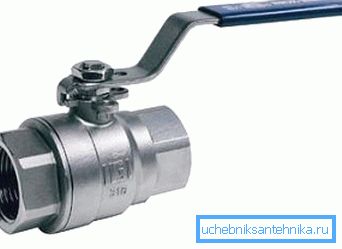

Фота крана, ўстанаўліваюцца на ацяпляльны радыятар

шаравой кран

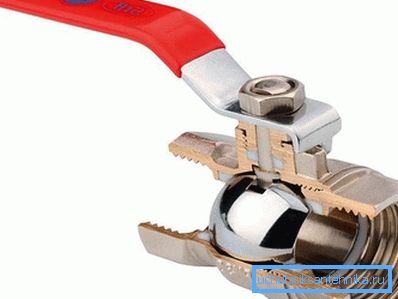

Кан шаравога тыпу ў разрэзе

Дадзеная мадэль на сённяшні дзень шырока выкарыстоўваецца ў сантэхніку дзякуючы наяўнасці наступных пераваг:

годнасці

  • кампактныя памеры, якія практычна не ўплываюць на габарыты ўсёй канструкцыі.
Кампактнасць заўсёды вітаецца
  • Прывабны знешні выгляд, асноўным фрагментам якога з'яўляецца элегантная ручка.
  • даступны кошт. Дасягаецца за кошт прастаты канструкцыі вырабы.
  • высокая зносаўстойлівасць. Для вырабу выкарыстоўваюцца толькі трывалыя і ўстойлівыя да карозіі матэрыялы.
  • Прастата эксплуатацыі сваімі рукамі. Для змены рэжыму працы такі запорной арматуры дастаткова звярнуць дзяржальню на 90 градусаў.

Рада: не рэкамендуецца выкарыстоўваць палавіністае становішча. Шаравой кран павінен быць ці адкрыты або закрыты, у зваротным выпадку значна павялічваецца знос яго ўнутранай часткі.

структура

Схема будовы шаравога крана
Абазначэнне на схеме Назва
1 Корпусная частка з латуні
2 Замыкалы шар - асноўны працоўны элемент, ствараецца з сталі
3 седлавыя кольцы
4 Шток, злучае дзяржальню з шарам
5 ўшчыльнялы сальнік
6 колцавыя ўшчыльняльнікі
7 апорная шайба
8 Сальнікава ўтулка
9 Гайка, якая фіксуе дзяржальню
10 Рукоять

Рада: пры куплі шаравой запорной арматуры абавязкова звярніце ўвагу на яе вагу. Калі выраб падазрона лёгкае, то цалкам верагодна, што ў вас у руках падробка, выкананая не з латуні і сталі, а з сілуміну, які валодае значна меншым тэрмінам службы.

Прынцып працы

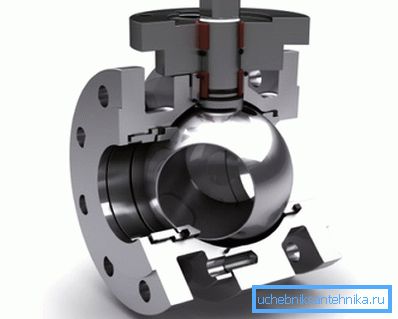

Момант павароту дзяржальні

Працуе разгляданы механізм вельмі проста:

  • Паварочваецца знешняя рукаяць, якая звычайна абіта гумай або пластыкам для выгоды.
  • Гэта прыводзіць у рух шток, які падлучаны да запорному шары.
  • Шар ж мае пасярэдзіне скразную адтуліну, якое пры яго павароце супадае з выхадны часткай крана.

Гэта значыць, пакуль ручка ў адным становішчы, ўнутраную частку крана перагароджваюць дзве сценкі сталёвага шара, а калі мы змяняны яе пазіцыю на 90 градусаў, то атрымліваем адкрыты скразны праход.

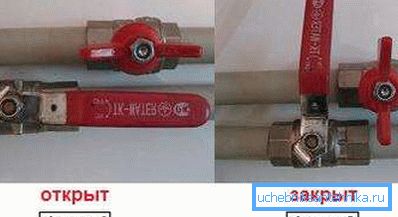

Палажэнні дзяржальняў крана ў розных рэжымах

прызначэнне

Інструкцыя прадугледжвае ўстаноўку і наступнае выкарыстанне шаравых кранаў з наступнымі мэтамі:

  1. Ізаляцыя радыятара з мэтай яго замены або выканання рамонтных прац. У такiм выпадку прымяняюцца краны з двума злучальнымі патрубкамі і мантуюцца ў трубы падачы і адводу цепланосбіта. Перакрыўшы іх, вы цалкам заблакуеце доступ вадкасці ў батарэю.

Рада: рэкамендуецца пры гэтым ўсталёўваць таксама і перамычку паміж трубамі, для таго, каб контур мог працягваць працаваць нават пры адключаным ад сістэмы радыятары.

Два крана і перамычка дазволяць ізаляваць радыятар без наступстваў для ўсёй сістэмы
  1. Выснову бруднай вады. Справа ў тым, што пасля летняга прастою цепланосбіт ў дамы падаецца неверагодна брудны з мноствам розных прымешак. І калі вы жадаеце падоўжыць эксплуатацыйны тэрмін сваёй ацяпляльнай сістэме, то неабходна зліць першую вадкасць.

У ідэальным выпадку гэта варта рабіць не менш двух дзён, але дастаткова будзе хоць бы адкрыць кран на ноч. Для таго ж, каб гэта было магчыма, трэба яго загадзя ўсталяваць на край батарэі або на трубу адводу.

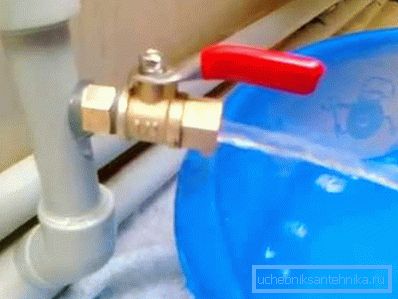

Прыклад выдалення вады з радыятара ацяплення

ігольчатых кран

кран Маеўскага

Кран Маеўскага мае некалькі іншае прызначэнне, ён не перакрывае і ня злівае цепланосбіт, а выпускае назапашаны ў контуры паветра, які перашкаджае эфектыўнай працы сістэмы ацяплення. Патрабуецца такая аперацыя ў наступных выпадках:

сітуацыя Прычыны яе ўзнікнення
Пачатак працы ацяпляльнай канструкцыі Пасля зборкі трубаправода ў яго кампанентах абавязкова застанецца некаторы колькасць паветраных мас, якія сам па сабе з замкнёнай сістэмы не выйдзе
Запуск ацяплення пасля летняга прастою У вадзе заўсёды маецца некаторае ўтрыманне паветра, які падчас працяглага стану супакою збярэцца ў верхняй частцы, утвараючы корак
Працяглы эксплуатацыйны перыяд Каразійныя працэсы ўнутры труб правакуюць вылучэнне вадароду, які жыве ў нястачы ў абавязковым перыядычным ліквідацыі

эксплуатацыя

Калі адна з вышэйпералічаных сітуацый мае месца быць, і паветраны кран усталяваны, то паступіць варта так:

  1. Падрыхтоўваем ёмістасць на выпадак з'яўлення патоку вады.
  2. Адключаем цэнтрабежныя помпы, калі такія маюцца.
  3. Адвёрткай або ключом Пракручваем працоўную частку вырабы супраць гадзінны стрэлкі на адзін абарот.
Адкрыццё крана Маеўскага
  1. Пасля гэтага з характэрным шыпеннем пачынае выходзіць назапашаны паветра. Калі яго колькасць занадта вялікая, то дапускаецца далейшая рэгулёўка крана на батарэі ацяплення, з мэтай узмацнення які выходзіць газавага патоку.
  2. Пасля таго як гук спыняецца, а з крана пачынае капаць вада, закрываем яго.

Існуюць таксама аўтаматычныя мадэлі, якія хоць і каштуюць даражэй, але затое не маюць патрэбу ў прымусовым спуску газавых навал, а выконваюць гэтую задачу самастойна.

мантажныя работы

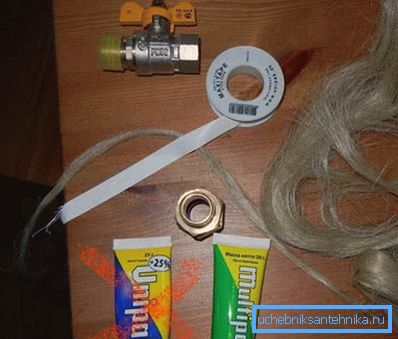

Кран і ФУМ стужка

Як усталяваць кран на батарэю самастойна? Для гэтага спатрэбіцца сама запорная арматура, трубны ключ, пакулле або ФУМ стужка, а ў некаторых выпадках могуць спатрэбіцца плашчак і «балгарка».

Ўстаноўка крана на батарэю ацяплення ажыццяўляецца так:

  1. Перакрываем ваду ў сістэме.
  2. Выбіраем запорную арматуру падыходнага дыяметра.
  3. Калі зборка трубаправода толькі пачынаецца і разьба на канцах труб перад радыятарам нарэзаная, як і на патрубке самай батарэі, то адразу пераходзім да яе абмотцы пакуллем або стужкай ФУМ. Гэта неабходна рабіць да таго часу, пакуль кран не стане накручваюць з цяжкасцю.
Наматаная на разьбярства ФУМ стужка
  1. Калі ж ажыццяўляецца замена кранаў на батарэях ацяплення або мантаж на «голую» трубу, то задача трохі ўскладняецца:
    • Старое выраб адкручваем з дапамогай трубнага ключа і правяраем стан разьбовага злучэння, так як яно больш за ўсё схільна карозіі. Калі яго стан нездавальняючы, то адразае яго "балгаркай", інакш потым не пытайцеся сябе: "Хто вінаваты калі сарвала кран на батарэі?». Таксама паступаем і ў тым выпадку, калі сам кран приржавел настолькі, што не паддаецца адкручванне.
    • Робім новую разьбу плашчакі для труб.

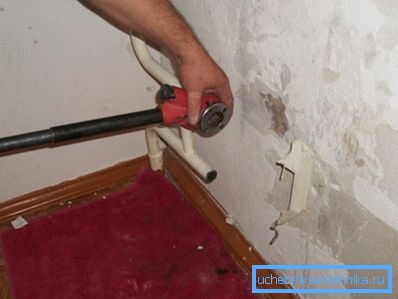

    Нарэзка новага разьбовага злучэння
      • Пасля чаго здзяйсняем герметызацыю, як гэта апісана вышэй.
      1. Накручвае кран у адпаведнасць са стрэлкай на корпусе, якая паказвае кірунак руху цепланосбіта. Даводзім яго становішча з дапамогай разводны ключа да ўпора.
      2. Правяраем, ці не перашкаджае што-небудзь поўнага павароту ручкі.
      3. Ўключаем сістэму і тэстуем запорную арматуру.

      Калі раптам пацёк кран на батарэі, то:

      1. Для пачатку проста спрабуем падцягнуць разьбу.
      2. Пры адсутнасці ліквідацыі цечы зноў адключаем ацяпленне і адкручваем выраб. Новая дэталь сыдзе лёгка і яе сапраўды не прыйдзецца абрэзаць.
      3. Перамотваць ФУМ стужку. Менавіта перамотваць, так як старое ўшчыльненне сваю герметычнасць пасля зняцця крана з разьбы ужо страціла.
      4. Накручвае зноў да ўпора, выкарыстоўваючы для гэтага трубны ключ.

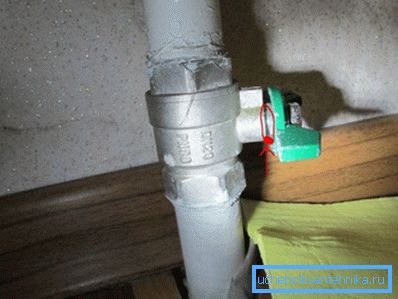

      Стрэлкай пазначана месца, дзе цячэ кран на батарэі ацяплення

      заключэнне

      Радыятар ацяплення павінен быць абавязкова абсталяваны кранамі. Шаравыя адказвае за ізаляцыю секцыі і сліў бруднага цепланосбіта, а ігольчатых - за выдаленне паветраных коркаў. Такія нескладаныя дапаўненні да вашай батарэі дазволяць значна палепшыць яе эфектыўнасць і эксплуатацыйны тэрмін.

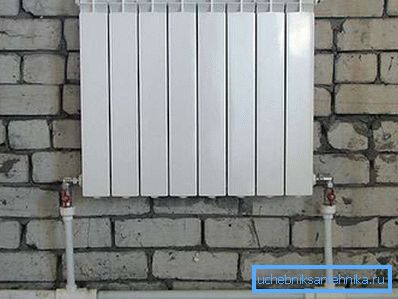

      Радыятар, абсталяваны усімі неабходнымі кранамі

      Відэа ў гэтым артыкуле прадставіць вашай увазе на дадатковы разгляд некаторыя матэрыялы, якія маюць непасрэднае дачыненне да выкладзенай теме.Позаботьтесь аб эфектыўнай рабоце батарэй ў сваім доме загадзя.
