Кран пнд: асаблівасці канструкцыі і сфера прымянення

Сёння ўсё часцей пры будынку бытавых і прамысловых трубаправодаў прымяняюцца трубы, зробленыя з ПНД - поліэтылену нізкага ціску. Гэты артыкул палягчае мантаж сетак, павышае іх надзейнасць і падаўжае тэрмін службы.

Яшчэ адзін плюс пластыкавых сістэм - прастата і шпаркасць пастаноўкі на іх запорных прылад. Як правіла - гэта адмысловыя ПНД краны і вентылі.

Асаблівасці шаравога крана

У большасці выпадкаў, гэтая запорная арматура ставіцца да шаравых тыпу.

сфера прымянення

Фітынгі і краны для ПНД труб ставяцца ў кропках стыкавання розных участкаў сетак, акрамя гэтага - у кропках кіравання патокамі.

Звярніце ўвагу! Яны гарантуюць герметычнасць спалучэнняў. Акрамя гэтага - даюць магчымасць адкрываць / зачыняць трубы, а таксама рэгуляваць патокі праходзяць рэчываў. У іх ліку - халодныя, гарачыя, агрэсіўныя хімічна газы і вадкасці.

Шаравыя краны, дыяметрам 20/150 і больш мм, выкарыстоўваюцца ў ПНД сістэмах:

• пітнога і тэхнічнага водазабеспячэння;
• каналізацыі;
• газазабеспячэння;
• паліву;
• транспартавання тэхнічных і хімічных вадкасцяў.

Канфігурацыя і матэрыялы прылад

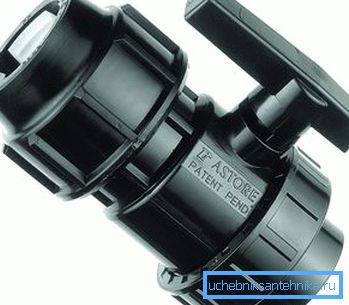

Шаравыя прылады адрозніваюцца па матэрыяле вырабу. Часцей за ўсё ўжываюцца пластыкавыя краны для ПНД труб, латуневыя і сталёвыя.

Па канструкцыі вядомыя такія прылады:

• вуглавыя;
• прахадныя;
• многоходовые (тры і больш ўваходных патрубка).

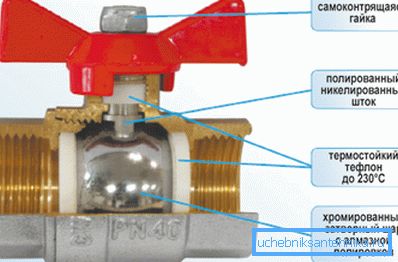

Які рэгулюе альбо замыкалы элемент у шаравым кране мае форму акружнасці з двума адтулінамі. Ён спалучаны з ручкай прыстасаванні і перамяшчаецца вакол сваёй восі. Пры размяшчэнні адносна патоку асяроддзя адтулінамі, ён прапускае яе струмень, пры размяшчэнні глухой бокам - замыкае яго.

Тыпы прываднага механізму

Акрамя ўсяго іншага, запорная арматура для пластыкавых труб выдатная па прынцыпе дзеяння прываднага механізму.

1. У бытавых сетках з невялікім перасекам труб, патокі перакрываюць краны для труб ПНД 25, 32, 50 і інш., З ручным метадам кіравання. Г.зн. іх дзяржальні паварочваюцца толькі рукамі. Дадзены спосаб характэрны для трубаправодаў, змантаваных на даступных участках. Зыходзячы з гэтага, кропкі доступу да крана варта абсталяваць дадатковай абаронай - агароджай альбо запорным механізмам.
2. Шырока распаўсюджаныя і прылады з рэдуктарам. Падобны прывад павялічвае ручное высілак, тым самым палягчаючы змену становішча крана.

1. Трубаправодныя магістралі перасекам ад 150 міліметраў і больш сваімі рукамі не перакрываюць. У дадзеным выпадку прымяняюцца аўтаматычныя небудзь механічныя віды прывадаў.

Метад іх кіравання можа быць:

• гідраўлічным;

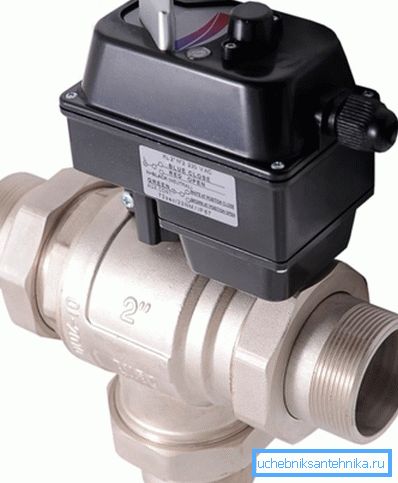

• электрычным;
• пнеўматычным.

Звярніце ўвагу! Такія прыстасаванні могуць забяспечыць выдаленае кіраванне альбо поўную аўтаматызацыю закрыцця / адкрыцця трубаправода, зыходзячы з пэўных умоў. Напрыклад - зададзенай тэмпературы паветра.

спосабы ўстаноўкі

Каб змантаваць кран 63 ПНД небудзь іншага перасеку, ужываюць некалькі метадаў.

1. Найвышэйшую герметычнасць злучэння надае стыкавых альбо терморезисторная зварка. Кран пры гэтым не можа быць дэмантаваны і выкарыстаны паўторна.
2. Фланцавае злучэнне дае магчымасць прымяняць кран некалькі разоў і мяняць прылада без выкарыстання спецыяльнага абсталявання. Краны на фланцах для труб валодаюць толькі двума палажэннямі: «адкрыта» і «закрытая». Гэта выключае магчымасць рэгулявання патоку. Робяць такія краны з сталі-нержавейкі альбо чыгуну. Выкарыстоўваюцца яны на сістэмах вялікага дыяметра: газа-, нафтаправодах і пр. Прылады маюць высокую трываласць. Корпус іх бывае зборным з двух элементаў альбо адліваным.

1. Муфтовое спалучэнне ўжываецца ў газавых, ацяпляльных і водаправодных сетках, якія маюць дыяметр не больш за 45 мм. Такія краны для ПНД труб 32 і пр. Перасекаў, простыя ў ўстаноўцы і зручныя пры эксплуатацыі.

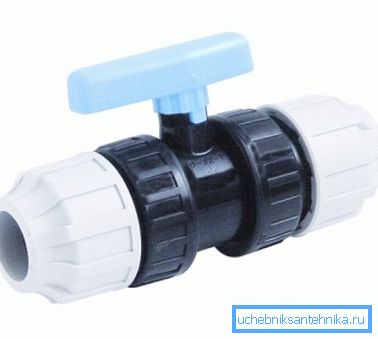

2. Штуцерные, ён жа компрессіонные (абціскны) шаравой кран мантуецца пры дапамозе ніпеляў і гаек. Пункту злучэнняў ўшчыльняюць пракладкамі. Штуцерные спалучэнне дае магчымасць шматразовага прымянення прылад.
3. Магчымая і камбінаваная ўстаноўка крана. У гэтым выпадку выкарыстоўваецца зварка элементаў, якія маюць аднолькавае сячэнне, напрыклад, 32-32 і фланцы.

Плюсы і мінусы шаравых кранаў

Годнасці шаравых кранаў для пластыкавых труб прыведзены ніжэй.

1. Працяглы тэрмін службы.
2. Надзейнасць ПНД кранаў выяўляецца ў гарантаванай перакрыцці патоку і поўнай іх герметызацыі.
3. Прылады можна ўжываць, як рэгулятар патоку.
4. Прыстасаванне мае мінімум дэталяў. Дзякуючы гэтаму, кошт яго не надта высокая, а верагоднасць выхаду з ладу паніжаная.
5. Паток можна перакрыць вельмі хутка. Гэта гарантуе лімітавую аператыўнасць кіравання сеткай.
6. Як правіла, для ўстаноўкі крана (выключэнне - зварной спалучэнне) не трэба адмысловае абсталяванне, дастаткова звычайных ключоў.

Недахопы прылад.

1. Абмежаванасць размерной лінейкі. Чым перасек трубы больш, тым складаней падабраць шаравой кран для яе.
2. Калі прылада выкарыстоўваецца для рэгулявання патоку і можа перакрывацца не цалкам, то яно ў ходзе эксплуатацыі здольна разгерметызаваўся. Адбываецца гэта з-за дэфармацыі запорного шарыка, які адчувае дзеянне газа ці вадкасці ў сетцы.
3. Інструкцыя папярэджвае, што ўжываць такія прылады можна ў газаправодах з ціскам не больш за 10 бар і водоснабжающих сетках з ціскам не больш за 16 бар.

выснову

Краны, прызначаныя для труб з ПНД, даюць магчымасць ствараць аптымальныя ўмовы для выкарыстання сістэм, якія транспартуюць вадкасці і газы. Дзякуючы разнастайнасці мадэляў, іх можна падабраць пад усе тыпы трубаправодаў.

Відэа ў гэтым артыкуле дапаможа вам разабрацца ў тэме больш наглядна.
