Кутні кран для радыятара. прылада і габарытныя памеры.

Батарэі для абагрэву памяшканняў ўяўляюць сабой канструкцыі, прызначаныя для цеплавога абмену. Да іх звычайна з кожнага боку падлучаныя сістэмныя трубаправоды. У сувязі з магчымасцю ўзнікнення непрадбачаных сітуацый можа прадугледжвацца інсталяцыя запорной арматуры, асноўнымі элементамі якой часта выступаюць вуглавыя краны для радыятараў ацяплення.

асноўнае прызначэнне

Вырабы для перакрыцця падачы цепланосбіта ўсталёўваюцца ў сетках цэнтралізаванага цеплазабеспячэння, а таксама ў індывідуальных пабудовах рознага тыпу. З іх дапамогай ўдаецца ў значнай ступені палепшыць функцыянальнасць канкрэтнай сістэмы ацяплення.

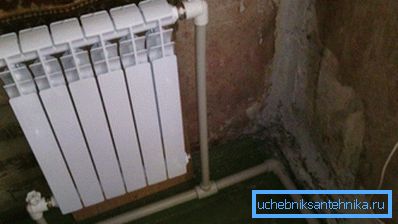

Запорная арматура звычайна ўсталёўваецца на ўваходных і выходных трубаправодах, дзякуючы чаму адкрываюцца шырокія магчымасці.

• Пры неабходнасці можна замяніць ацяпляльны прыбор без папярэдняга выдалення цепланосбіта з сістэмы.
• Пасродкам крана можна кантраляваць тэмпературны рэжым у пэўным памяшканні, эканомячы энергетычныя рэсурсы.
• Чыстка радыятара можа быць таксама выраблена без зліву рабочай асяроддзя з абагравальны сеткі.

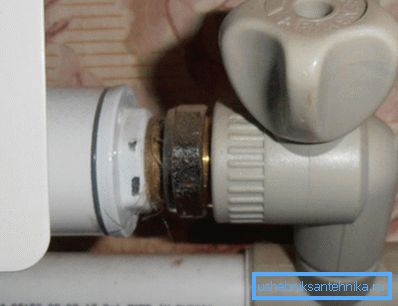

Заўвага! Звычайна шаравой кран кутняга тыпу мантуецца непасрэдна перад ацяпляльным прыборам на ўваходным і выходным трубаправодзе двухтрубной сістэмы абагравання жылля.

базавая інфармацыя

Досыць папулярны пры прыладзе сучасных ацяпляльных сетак Радыятарны поліпрапіленавы кутні кран. Яго кошт на самай справе невысокая, але ён дазваляе забяспечыць надзейнае функцыянаванне камунікацыйнай сістэмы. Палімерны матэрыял здольны вытрымліваць істотныя перапады тэмператур.

Тэхнічныя характарыстыкі вырабаў

Прылады з поліпрапіленавыя корпусам выдатна падыходзяць для перакрыцця патоку рабочай асяроддзя ў вадзяных сістэмах абагравання. У табліцы, размешчанай ніжэй, адлюстраваны тэхнічныя характарыстыкі дадзенага прыстасаванні, каб пачаткоўцы майстры маглі азнаёміцца ​​з імі.

Увага! Нягледзячы на ​​актыўнае выкарыстанне поліпрапілена пры вырабе падобных вырабаў, у працэсе вытворчасці могуць ужывацца і іншыя матэрыялы. Не менш папулярная, напрыклад, латунь.

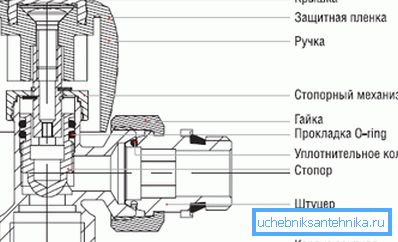

прылада прыстасаванні

Корпус вырабы зроблены з поліпрапілена, пры гэтым вонкавая частка змяшчае белы фарбавальнік, а ўнутраная - не. Пад абоймай ёсць латуневая закладная дэталь, аснашчаная спецыяльнай разьбой, з дапамогай якой фіксуецца асаблівы элемент з ушчыльняльным кольцам.

Ручка часцей за ўсё вырабляецца з лёгкага пластыка. З дапамогай невялікага шрубы яна мацуецца да штоку з латуні, які мае пару сальнікавых ўшчыльняльнікаў. Перакрыцце патоку рабочай вадкасці ажыццяўляецца дзякуючы шаравыя засаўкі.

Габарытныя памеры

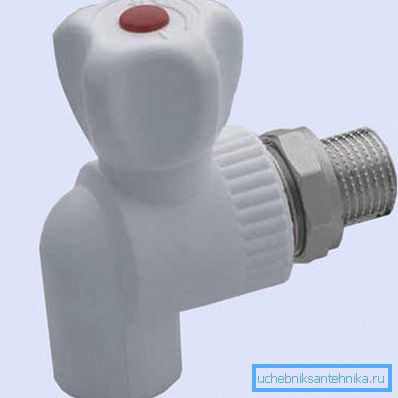

Кутні Радыятарны кран 1 2 мае вышыню 88 мм. Адлегласць ад верхняй частцы вентыля да цэнтральнай восі складае 58 мм, а ад пачатку разьбовага злучэння да цэнтральнай восі - 57 мм. Што тычыцца масы, то важыць такі выраб роўна 160 г.

Радыятарны кутні кран 25 3 4 валодае вышынёй 99 мм. Ад краю вентыля да цэнтральнай восі адлегласць складае 59 мм, а ад разьбы - 69 мм. Важыць такая прылада 230 г.

Рэкамендацыі па мантажы

• Вырабы могуць ўсталёўвацца ў любым становішчы. На паверхні прылады не павінна быць якіх-небудзь забруджванняў. Усе працы варта праводзіць пры тэмпературы паветра не менш +10 градусаў.
• Патрубок далучаецца пры дапамозе зганяючы ключа. Пасля закручвання ўручную прыцемках накладную гайка зацягваецца прыкладна на палову абароту. Разьба ўшчыльняецца фторопластовая ушчыльняльным матэрыялам.
• Мацаванне крана да трубы з поліпрапілена ажыццяўляецца шляхам тэрмічнага ўздзеяння. У ходзе работ выкарыстоўваецца адмысловы зварачны апарат. Працоўная тэмпература звычайна складае 260 градусаў.

Эксплуатацыя і абслугоўванне

Прадукцыя павінна выкарыстоўвацца пры пэўным тэмпературным рэжыме і ціску. Гэтыя паказчыкі выкладзены ў табліцы з тэхнічнымі характарыстыкамі. Корпус вырабы не павінен падвяргацца ўздзеянню хімічных рэчываў, здольных ўступаць у рэакцыю з полипропиленом.

Варта пазбягаць выпадкаў з замярзаннем рабочай асяроддзя ва ўнутранай частцы прылады, бо гэта можа прывесці да пашкоджання асноўных дэталяў. Пры асушванні сеткі кран пажадана пакідаць адкрытым, каб вадкасць не засталася ў паражнінах.

Захоўванне i транспарціроўка

Прадукцыя павінна захоўвацца з улікам пунктаў ДАСТ 15150, дзе адлюстраваны асноўныя патрабаванні. Вырабы варта цалкам абараняць ад працяглага ўздзеяння сонечных прамянёў. У якасці асноўнага ёмішча рэкамендуецца выкарыстоўваць ветрацца навесы.

Што датычыцца перавозкі, то яна можа ажыццяўляцца любым транспартам, паколькі прадукцыя не адносіцца да катэгорыі асаблівых грузаў. Пагрузачныя і разгрузныя працы павінны вырабляцца пры тэмпературы не ніжэй -10 градусаў. Калі транспарціроўка ажыццяўляецца ў марозных умовах, то неабходна прымаць пэўныя меры, каб прадухіліць перадачу механічных нагрузак.

заключная частка

Асобнай увагі заслугоўвае Радыятарны кутні кран з амерыканкай пад па. У яго аснове ляжыць быстроразъемное злучэнне, якое складаецца з трох элементаў у выглядзе прыцемках накладную гайкі і адказных частак. Дадатковая інструкцыя па ўсталёўцы вырабаў прадстаўлена на відэа ў гэтым артыкуле. Пасля азнаямлення з ёй мантажныя работы можна з лёгкасць вырабіць сваімі рукамі.
