Мантаж калодзежаў для знешняй часткі каналізацыйнай сістэмы

25-09-2018
Водазабеспячэнне

Пры будынку вонкавай часткі каналізацыйнай сеткі немагчыма абысціся без калодзежаў. Яны маюць рознае прызначэнне, памеры і могуць быць зробленыя з розных будматэрыялаў. Ажыццяўляецца мантаж каналізацыйных калодзежаў па БНіП №2-04-03-85.

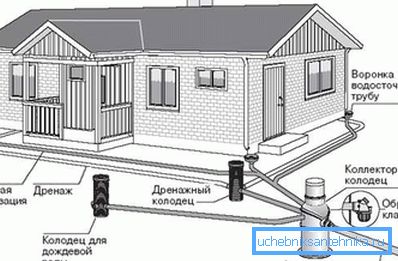

Студні з'яўляюцца неад'емнай часткай каналізацыйнай сістэмы.

тыпы збудаванняў

Нарматыўны дакумент, носіць назву «Каналізацыя - вонкавыя збудаванні і сеткі» і вылучае ніжэй прапісаныя катэгорыі аб'ектаў.

прызначэнне калодзежаў

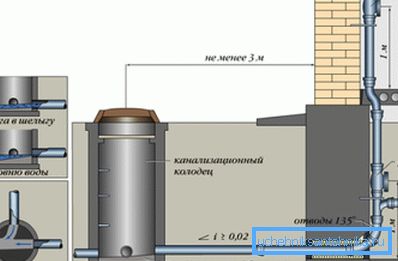

На фота прылада рэвізійнага збудаванні.
  1. Назіральныя ці рэвізійныя аналагі прымяняюцца для кантралявання эксплуатацыі трубаправода, а таксама выдалення засоров. Ўладкаванне іх неабходна, калі сетка мае істотную даўжыню. Першае збудаванне ставіцца на адлегласці ад 3 м да 12 ад пункту вываду каналізацыйнай трубы з будынка.

Звярніце ўвагу! БНіП патрабуе ставіць назіральныя студні сваімі рукамі, калі дыяметр труб да 150 мм - праз кожныя 35 метраў, калі іх памер больш - праз 50 метраў. Гэта на прамых участках. Акрамя гэтага, падобныя збудаванні патрэбныя: на паваротах сеткі, пры змене перасеку труб альбо ухіле, на адгалінаванні сістэмы.

  1. паваротныя прылады мантуюцца на паваротах сістэмы, т. к. яны з'яўляюцца патэнцыяльнымі ўчасткамі засоров. Яны адначасова могуць гуляць ролю назіральных.
  2. Перепадные аналагі будуюцца, калі ўчастак мае складаны рэльеф і розніца паміж узроўнем труб роўная больш за 50 м.
  3. вузлавыя студні інструкцыя патрабуе ставіць у кропках, у якіх перакрыжоўваюцца некалькі галінак сеткі.
  4. Назапашвальныя і фільтрацыйныя прылады - гэта прыёмныя збудаванні ў аўтаномных каналізацыйных сістэмах. Назапашвальныя аналагі герметычныя і маюць патрэбу ў перыядычным ачыстцы. Мантаж дрэнажнага калодзежа неабходны для фільтрацыі сцёкаў і атмасфернай вады ў глебу.

Матэрыялы і памеры

Гатовы калодзеж з жалезабетону.
  1. Каменныя аб'екты для каналізацыі будуюцца з цэглы, маналітнага альбо зборнага жалезабетону. Фільтруюць аналагі могуць будавацца і з бута.
  2. Пластыкавыя аналагі вырабляюцца з полівінілхларыду, поліпрапілена і поліэтылену.
  3. Акрамя гэтага, можна ажыццяўляць мантаж каналізацыйнага калодзежа з камбінацыі дадзеных матэрыялаў.

Паводле нормаў, дыяметр збудаванняў павінен быць такім:

  • калі трубаправод мае перасек да 150 мм - не менш за 70 см;
  • 150/600 мм - 100 см;
  • 600/700 мм - 125 см;
  • 800/1000 мм - 150 см;
  • Ад 1200 мм і больш - 200 см.

добраўпарадкаванне аб'ектаў

Збудаванне любога тыпу каналізацыйнага калодзежа варта пачынаць з падрыхтоўкі і земляных работ - ўладкавання траншэі і катлавана.

Парадак падрыхтоўчых работ

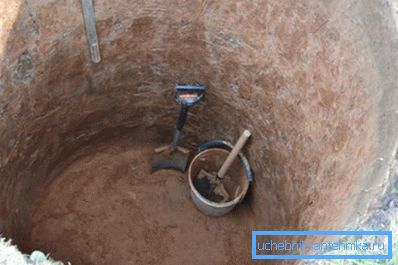

Спачатку трэба вырыць катлаван.

Падрыхтоўчыя мерапрыемствы ўключаюць у сябе такія этапы.

  1. Разметка будпляцоўкі.
  2. Знос расліннасці, якая замінае прац.
  3. Ўладкаванне часовага з'езда альбо дарогі да пляцоўкі.

Пры ўладкаванні катлавана парадак работ ніжэйзгаданы.

  1. Капанні ямы ўручную або з дапамогай спецтэхнікі.
  2. Ачыстка і утрамбовка яе дна.
  3. Зверка з праектам глыбіні і дыяметра катлавана, а таксама кутоў адхонаў яго сценак.
  4. Калі калодзеж будзе зроблены з камневидных матэрыялаў - гідраізаляцыя дна з дапамогай руберойда і бітумнай масцікі.

Калодзежы з камневидных матэрыялаў

Калі ажыццяўляецца мантаж жб калодзежаў, далей ідуць такія этапы.

  1. Ўладкаванне асновы - кладка гатовай пліты альбо заліванне сцяжкі, таўшчынёй 10 см, з бетоннага раствора маркі м-50.
  2. Мантаж армаванага металічнай сеткай латка з бетону м-100, неабходнай формы.
  3. Герметызацыя бітумам і растворам тарцоў труб.
Ўстаноўка кольцаў.
  1. Гідраізаляцыя бітумнай масцікай ўнутранай часткі бетонных элементаў.
  2. Затым трэба пачакаць 3/4 сутак, каб латок досыць высах.
  3. Далей ажыццяўляецца мантаж калодзежных кольцаў і пліты перакрыцця, на цэментава-пяшчаную сумесь м-50.
  4. Затым трэба зацерці растворам стыкі паміж зборнымі элементамі збудаванні.
  5. Калі ён высахне, швы ізалююцца бітумам.

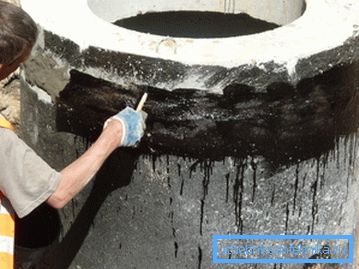

Стыкі паміж элементамі трэба прамазаць бітумам.
  1. Пасля гэтага латок тынкуецца і жалезным.
  2. Далей у кропках ўваходу труб робіцца замак з гліны, шырынёй 30 см і вышынёй больш на 60 см, чым вонкавы трубны дыяметр.

Звярніце ўвагу! Затым неабходна вырабіць выпрабаванне студні. Для гэтага трэба яго на 24 гадзіны напоўніць вадой. Перад гэтым на трубы ставяцца часовыя заглушкі. Калі не будзе выяўлена працёкаў, выпрабаванне лічыцца пройдзеным.

  1. Затым прамежак паміж сценкамі калодзежа і катлаванам засынаецца грунтам альбо жвірам, які потым трамбуецца.

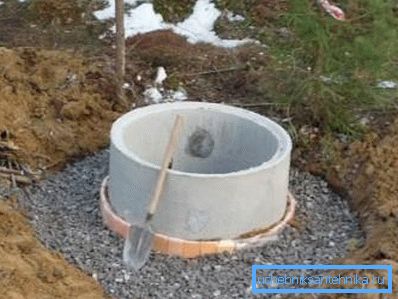

Прамежак паміж калодзежам і сценкамі катлавана трэба засыпаць жвірам.
  1. Пасля гэтага па перыметры гарлавіны збудаванні заліваецца отмостка з бетону, шырынёй 150 см.

Калі калодзежаў ліўневы, то ён абсталёўваецца крацістай люкам, дадаткова гульцам ролю вадазбору. Пры ўладкаванні дрэнажнай сістэмы калодзеж можа выконваць функцыю водаадвядзення, скрозь асаблівыя адтуліны ў яго сценах.

Варта ўлічваць, што ёсць невялікая розніца ў канструкцыі гатовых бетонных элементаў, зыходзячы з іх прызначэння.

Прынятыя маркіроўкі зборных вырабаў:

  • КДК і КФК прызначаныя для адводу бытавых сцёкавых вод;
  • КЛК і КЛВ - для «ліўнёўкі»;
  • КДН і КДВ служаць элементам дрэнажных сістэм. Мантаж пажарнага гідранты ў калодзежы з бетонных кольцаў магчымы, калі збудаванне папярэдне ўцяпліць.

Будаўніцтва перепадных збудаванняў цяжэй папярэдніх, бо яны маюць больш складаную будову.

У іх, акрамя ўладкавання латка, часта трэба ажыццявіць:

  • ўстаноўку стояка;
  • стварэнне водобоя;
  • мантаж сценкі для водоотбоя;
  • абсталяванне практычнага профілю;
  • ўладкаванне приямка.

пластыкавыя аналагі

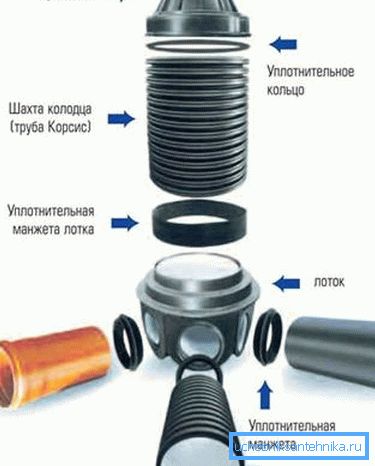

Калодзеж з пластыка.

Сучасная альтэрнатыва каменным каналізацыйным збудаванням - пластыкавыя аналагі.

  1. Іх прымяненне значна паскарае і спрашчае будаўніцтва, бо няма неабходнасці ў многіх этапах работ.
  2. Іх мантаж не патрабуе прымянення спецтэхнікі.
  3. Яны не маюць патрэбы ў гідраізаляцыі.
  4. Кошт пластыкавых рэзервуараў параўнальна невялікая.

Звярніце ўвагу! Некаторыя адмыслоўцы кажуць аб недастатковай трываласці палімерных калодзежаў на сціскальныя нагрузкі. Аднак дакладных фактаў яны не прыводзяць. Тым больш, у аўтаномных сетках няма нагрузак, якія могуць дэфармаваць або парваць пластык.

Важкі плюс падобных вырабаў - прастата ўстаноўкі, ды і каштарыс на дэмантаж калодзежаў такога тыпу таксама менш. Напрыклад, пры іх выкарыстанні прыходзіцца капаць катлаваны, значна меншыя па памерах.

Мантаж трубаправода таксама палегчаны. Палімерныя студні вырабляюцца з выпускамі, якія дакладна адпавядаюць стандартным трубах з азбестацэменту, металу і пластыка. Зыходзячы з гэтага, пасля іх ўстаноўкі збудаванне можна падключаць да каналізацыйнай сістэме на працягу некалькіх хвілін.

выснову

Перад тым, як будаваць знешнюю частку каналізацыйнай сеткі, добра прадумайце ўсе моманты. Вызначыцеся з тым, якія разнавіднасці калодзежаў вам патрэбныя і абярыце матэрыял для іх. Улічыце, што кошт мантажу каналізацыйнага калодзежа будзе меншай, чым з бетону (см.также артыкул Рамонт калодзежаў сваімі сіламі).

Пры праглядзе відэа ў гэтым артыкуле вы зможаце атрымаць дадатковыя звесткі па тэме.
