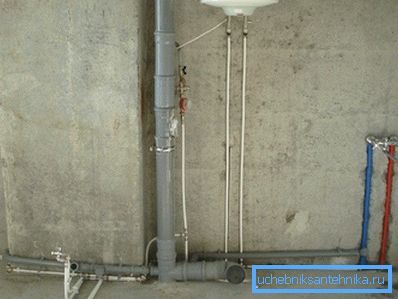

Мантаж вадаправода і сцёкавай сістэмы: ад разліку да

Якімі матэрыяламі можна выканаць мантаж вадаправода і каналізацыі ў кватэры ці прыватным доме? Якім павінен быць дыяметр труб? З якім ухілам пракладваць каналізацыю? У артыкуле мы паспрабуем знайсці адказы на гэтыя і некаторыя іншыя пытанні.

выбар матэрыялаў

Для пачатку давайце ўспомнім, якія варыянты можа прапанаваць сучасны рынак.

Для вадаправода выкарыстоўваюцца:

• Чорная і ацынкаваная сталь.
• гафрыраваная нержавейка.
• Металлопластик.
• медзь.
• поліэтылен.

Удакладнім: з за невысокай тэрмастойкасці (не вышэй 60-70 градусаў) поліэтылен выкарыстоўваецца толькі на халоднай вадзе.

• пашыты поліэтылен. Папярочныя сувязі паміж малекуламі палімера істотна мяняюць яго фізічныя ўласцівасці: ім можа выконвацца мантаж ацяплення і вадаправода гарачага водазабеспячэння.
• поліпрапілен.

Выбар паміж імі досыць неадназначны; аднак аўтар ўзяў бы на сябе смеласць рэкамендаваць гафрыраваную нержавелую трубу для сетак цэнтралізаванага гарачага водазабеспячэння і армаваны поліпрапілен - для вадаправода з уласным бойлерам або калонкай.

Чаму? Ці бачыце, у шэрагу выпадкаў (рэзка адкрыты або закрыты вентыль, падзенне шчочках засаўкі, адрыў клапана шрубавага вентыля і г.д.) штатны ціск у сістэме гарачага водазабеспячэння, якое складае 3,5 - 6,5 кгс / см2, можа кароткачасова павялічыцца ў 2-3 разы. Менавіта гідраўдар - прычына істотнай часткі аварый і затапленняў кватэр.

Па шэрагу прычын верагоднасць гідраўдару куды вышэй менавіта ў сістэмах з цэнтралізаваным гарачым водазабеспячэннем; менавіта таму ў іх каштуе перастрахавацца і выкарыстоўваць матэрыял са значным запасам трываласці.

Даведка: для гафрыраванай нержавейкі Kofulso заяўлена ўстойлівасць да гідраўлічнаму ціску да 60 атмасфер.

У выпадку, калі ў хату або кватэру падаецца толькі халодная вада, верагоднасць гідраўдару знікаюча малая. Раз так, на вадаправодзе можна зэканоміць: цана поліпрапілена як мінімум утрая ніжэй, чым кошт нержавейкі таго ж паганажу.

Чым дрэнныя іншыя матэрыялы:

• Сталь без антыкаразійнага пакрыцця іржавее і зарастае знутры вапнавымі адкладамі.
• Ацынкоўка мае на ўвазе вельмі працаёмкую зборку на разьбой з падганяннем памераў патрубков.

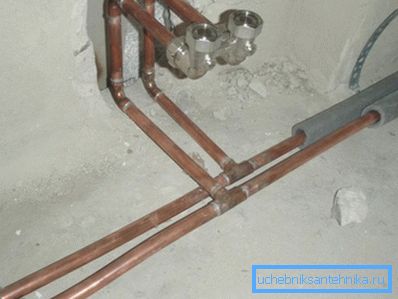

• Медзь прыкметна даражэй іншых рашэнняў пры адсутнасці якіх-небудзь сур'ёзных пераваг перад той жа нержавейка.

• Пашыты поліэтылен не надта эстэтычны пры адкрытай пракладцы і патрабуе куплі вельмі дарагога (ад 10000 рублёў) экспандера.
• Металлопластик істотна саступае нержавеючай сталі трываласцю, а полипропилену - коштам.

Якую запорную арматуру лепш набыць? Тут адказ цалкам адназначны: наш выбар - шаравыя краны.

Пры іх куплі варта звярнуць увагу на некалькі рэчаў:

1. Паварот рычага не павінен патрабаваць вялікага намаганні.
2. Шток павінен быць забяспечаны гайкай, якая дазваляе падціснуць ўшчыльняльнік.

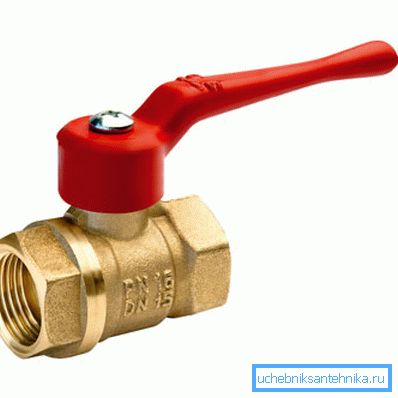

3. Лепш аддаць перавагу краны без храмаванне, з жоўтым корпусам. Гэта гарантуе, што матэрыялам корпуса будзе латунь, а не сілумін, які адрозніваецца ад яе вельмі нізкай механічнай трываласцю.

Што выкарыстоўваць у якасці матэрыялу для каналізацыі?

Для разводкі па хаце ці кватэры - раструбные шэрыя трубы з ПВХ з гумовымі ўшчыльняючымі кольцамі. Яны досыць трывалыя і даўгавечныя пры цалкам разумнай кошту.

А вось пры замене стаяка ў шматкватэрным доме лепш аддаць перавагу чыгун ці ​​так званыя бясшумныя пластыкавыя трубы, якія ўключаюць пласт матэрыялу падвышанай шчыльнасці. Яны не дазволяць шуму злівацца вады парушыць ваш спакой ноччу.

Разлік вадаправода

Што менавіта мае патрэбу ў разліках?

1. Запланаваны расход праз трубу.
2. Яе дыяметр, які падбіраецца па выдатку.

1. Падзенне напору ў ёй. Калі на канцавым сантэхнічных прыбораў напор будзе менш за пяць метраў, варта задумацца аб павелічэнні перасеку вадаправода.

выдатак

Нарматывы расходу для бытовыхсантехприборов ўтрымліваюцца ў БНіП 2.04.01-85. Прывядзём частка адпаведнай табліцы.

Капітан Відавочнасць падказвае: некаторыя прыборы могуць выкарыстоўвацца адначасова (скажам, рукамыйніца і мыйка). Пры разліках выкарыстоўваецца пікавы сумарны расход.

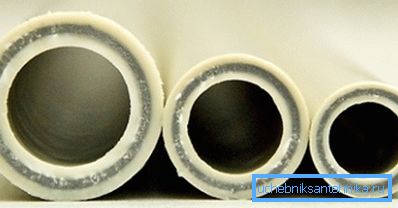

дыяметр

Для яго вылічэнні нам спатрэбяцца дзве формулы - плошчы круга і расходу вады праз вядомае перасек пры вядомай хуткасці патоку.

Плошча круга вылічаецца як S =? R ^ 2, дзе колькасць? прымаецца роўным 3,1415, а радыус r - гэта палова ўнутранага дыяметра трубы.

Выдатак вады можна разлічыць па формуле Q = VS. У ёй Q - шуканае значэнне, V - хуткасць вадзянога патоку, а S - плошча перасеку.

Звярніце ўвагу: для зручнасці разлікаў ўсе велічыні для вылічэнняў перакладаюцца ў адзінкі СІ - метры, квадратныя метры і кубаметры ў секунду.

У якасці разліковай хуткасці патоку бяруцца 1,5 м / с, максімальна дапушчальныя для вадаправода гаспадарча - пітнога прызначэння. Перавышэнне гэтай мяжы будзе азначаць з'яўленне гідраўлічных шумоў.

Давайце ў якасці прыкладу сваімі рукамі разлічым памер вадаправода, які будзе забяспечваць вадой адначасова выкарыстоўваюцца ванну, ўнітаз з бачком і мыйку.

1. Сумарны расход згодна прыведзенай вышэй табліцы складзе 0,250 + 0,100 + 0,120 = 0,470 л / с. Пералічваем яго ў СІ: 0,47 л / с = 0,00047 м3 / с.
2. Пры максімальна дапушчальнай хуткасці патоку ў 1,5 м / с плошчу перасеку разлічваецца па другой формуле як 0,00047 / 1,5 = 0,000313 м2.
3. Скарыстаўшыся першай формулай, вылічаем радыус ўнутранага перасеку трубы. Ён роўны 0,0099 метра, або 9,9 мм.
4. Дыяметр, адпаведна, будзе роўным 9,9 * 2 = 19,8 мм.

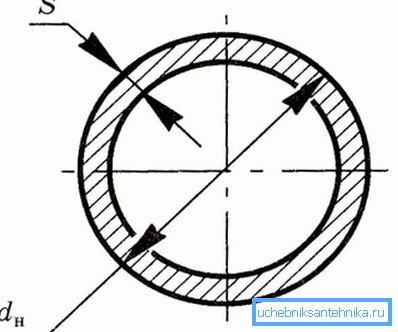

Не забудзьцеся: пластыкавыя і металлопластіковые трубы маркіруюцца вонкавым дыяметрам, які, як правіла, на крок больш ўнутранага. Для поліпрапілена патрабаваны памер у нашым выпадку складзе 25 мм.

падзенне напору

У гэтым выпадку інструкцыя па разліку гаспадарча-пітнога водаправода зводзіцца да выкарыстання формулы H = 1,3iL, у якой:

• H - шуканае падзенне ў метрах вадзянога слупа.
• L - даўжыня трубы.
• i - яе гідраўлічны ўхіл.

Што такое гідраўлічны ўхіл і дзе ўзяць яго значэнне?

Так называецца супраціў, якое трубаправод аказвае працякаць праз яго патоку. Ён залежыць ад матэрыялу трубы, яе дыяметра і хуткасці патоку.

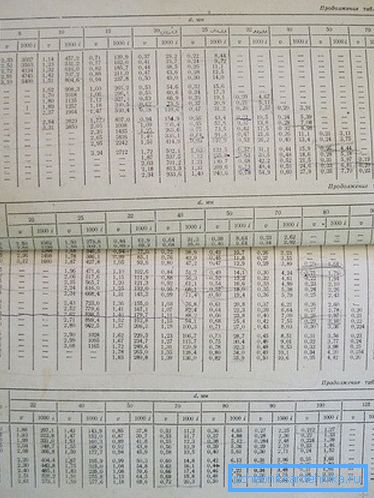

Значэння для ўсіх хадавых матэрыялаў і памераў можна знайсці ў так званых табліцах Шевелева. У іх паказваецца значэнне 1000i - гідраўлічны ўхіл для 1000 метраў трубы. Каб атрымаць падстаўлялі ў нашу формулу значэнне i, 1000i трэба цалкам прадказальна падзяліць на 1000.

Давайце разлічым падзенне напору ў нашым вадаправодзе унутраным дыяметрам 20 мм, удакладніўшы пару дадатковых уступных:

• Матэрыял трубы - поліпрапілен.
• Яе даўжыня складае 12 метраў.

За значэннем 1000i нам прыйдзецца звярнуцца да даведніках. Прывядзём актуальную ў нашым выпадку частка адпаведнай табліцы:

Пры хуткасці струменя ў 1,49 м / с, найбольш блізкай да максімальна дапушчальным значэнні, 1000i будзе роўным 221,8; i, адпаведна, роўна 221,8 / 1000 = 0,2218.

Падстаўляем гэта значэнне разам з даўжынёй трубы ў формулу: 0,2218 * 12 * 1,3 = 3,46 метра. Мінімальна дапушчальны напор у 5 метраў на канцавым сантэхнічных прыбораў будзе толькі пры напоры на ўводзе ў 8,46 м (што адпавядае ціску ў 0,846 кгс / гл 2). Паколькі рэальнае ціск у магістралі водазабеспячэння звычайна не ніжэй за 2,5 - 3,5 кгс / см2, дыяметр трубы цалкам дастатковы.

пракладка каналізацыі

Выбар дыяметра каналізацыі падпарадкоўваецца найпростага правілу: адводы на асобныя рукамыйніцы, мыйкі і душавыя кабіны пракладваюцца 50-міліметровай трубой; ўчасткі, якія аб'ядноўваюць сцёкі ад двух і больш прыбораў, і адводы да ўнітазаў выконваюцца памерам 110 мм.

Ўхіл складае 3,5 см на пагонны метр для 50 мм і 2 см - для 110 мм. Контруклоны недапушчальныя: кожны з іх стане месцам пастаяннага навалы тлушчу і завісяў, а ў далёкай перспектыве - кропкай ўзнікнення засоров.

Максімальная адлегласць паміж кропкамі фіксацыі сцёкавай трубы роўна 10 яе дыяметрам.

Рэзаць трубу па месцы зручней усяго балгаркай з любым рэжучым дыскам. Працу лепш выконваць на адкрытым паветры ці абараніўшы органы дыхання марлевай павязкай: ўдыхаць пластыкавую пыл вызначана не варта.

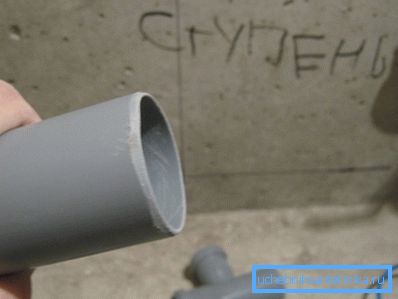

З вонкавага боку адрэзанай па месцы трубы вострым нажом здымаецца фаска.

Паменшыць неабходнае для стыкоўкі высілак дапаможа звычайнае мыла.

Ім можна нацерці як гумовы ўшчыльняльнік, так і канец трубы са знятай фаскай.

• Раструбы заўсёды арыентуюцца супраць кірунку току сцёкавых вод.
• Павароты лепш выконваць не адным 90-градусным кутком, а двума 45-градуснымі. У гэтым выпадку паўстане куды менш праблем з прачысткай пры засмечваючы.
• Па той жа прычыне на доўгіх участках і паваротах варта прадугледзець рэвізіі або траякі з заглушкамі.

зборка вадаправода

Нержавеючая сталь

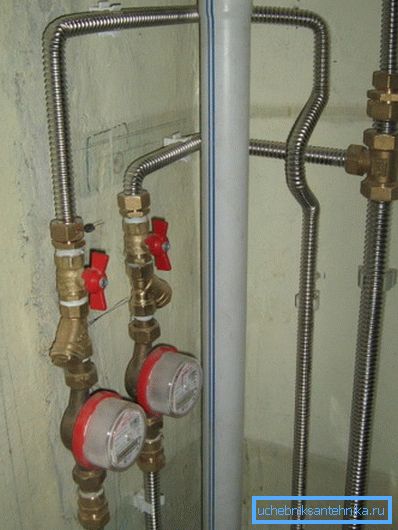

У гэтым выпадку мантаж водаправодных труб выконваецца з выкарыстаннем найпростых компрессіонные фітынгаў з сіліконавымі кольцамі - ўшчыльняльнікамі. Інструмент - два ражковых або разводных ключа. Мінімальны радыус павароту трубы роўны яе дыяметру, так што колькасць фітынгаў будзе мінімальным.

Для фіксацыі трубы да сцен выкарыстоўваюцца пластыкавыя або металічныя хамуты; адлегласць паміж кропкамі мацавання павінна быць не больш за метр.

поліпрапілен

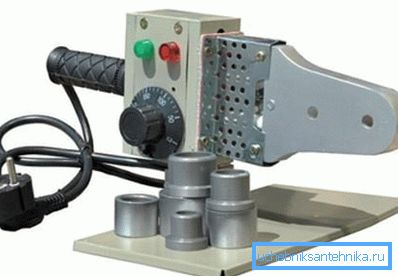

Мантаж труб вадаправода з поліпрапілена выконваецца нізкатэмпературным паяльнікам з камплектам асадак пад розныя дыяметры.

Для злучэння труб выкарыстоўваюцца адліваныя фітынгі з таго ж поліпрапілена.

Працэс паяння выглядае так:

1. Паяльнік забяспечваецца асадкай адпаведнага трубе памеру і награваецца да 240 - 260 С.
2. Труба і раструб фітынга сумяшчаюцца з асадкай на некалькі секунд, пасля чаго труба ўстаўляецца ў фітынг і некаторы час утрымліваецца нерухома.

Працягласць нагрэву, фіксацыі і астуджэнні труб да атрымання трывалага злучэння залежыць ад іх памеру:

Як заўсёды, ёсць шэраг тонкасцяў:

• На армаваных алюмініем трубах фальга павінна быць папярэдне выдаленая з поля зваркі. Гэтая праца выконваецца Шейвера (пры вонкавым армаванні) або торцевателем (пры размяшчэнні армавальнага пласта ў сярэдзіне сценкі).
• Труба і фітынг сумяшчаюцца строга паступальным рухам, без кручэння. У адваротным выпадку хваля на расплаве пластыка аслабіць злучэнне.

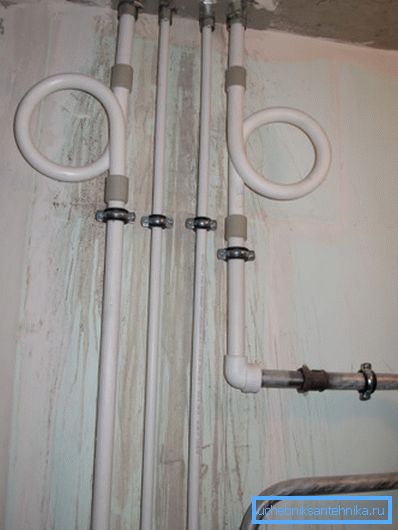

• Доўгія прамыя ўчасткі поліпрапілена на гарачай вадзе забяспечваюцца кампенсатарамі падаўжэння - П-вобразнымі або колцавымі выгібамі.

• Хамуты не павінны перашкаджаць падаўжэння трубы пры нагрэве.

заключэнне

Спадзяемся, што нам удалося дапамагчы чытачу ў падборы матэрыялаў і увасабленні ўласных праектаў. У відэа ў гэтым артыкуле можна, як звычайна, знайсці дадатковую інфармацыю. Поспехаў!
