Муфтовый кран: дапаможнік па ўстаноўцы, эксплуатацыі і

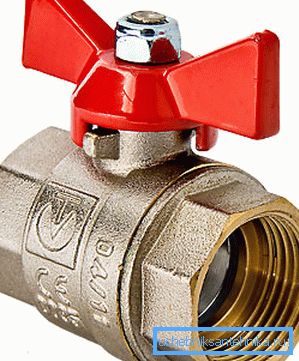

Муфтовый кран ДУ15, разлічаны на падлучэнне да полудюймовых трубе, з'яўляецца дастаткова універсальным прыладай. Ён забяспечвае дастатковую герметычнасць перакрыцця канала, а пры неабходнасці лёгка адкрываецца і дазваляе кантраляваць паток вадкасці або газу ў трубаправодзе.

Зрэшты, выкарыстанне такіх кранаў мае шэраг нюансаў, і таму ніжэй мы прывядзем некалькі карысных саветаў.

канструкцыя вырабы

Муфтовый шаравыя газавы кран, роўна як і вырабы, прызначаныя для вадаправодаў, топливопроводов і іншых камунікацый, мае досыць простую канструкцыю. З аднаго боку, гэта спрашчае працэс вытворчасці вырабаў (адсюль і цалкам даступны кошт), а з другога - павышае надзейнасць працы гэтага вузла.

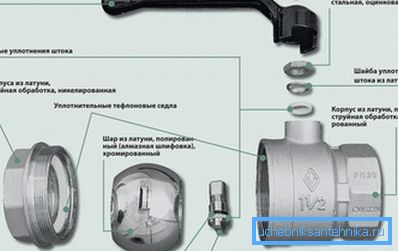

Асноўнымі элементамі сістэмы з'яўляюцца:

• Корпус вырабы - фрагмент трубы адпаведнага дыяметра з пашырэннем, усярэдзіне якога размяшчаецца сам запорный механізм. Перасек крана звычайна фіксуецца ў маркіроўцы: напрыклад, муфтовый шаравой кран ДК 65 падыходзіць для ўстаноўкі на патрубкі дыяметрам 2? цалі.
• Ўшчыльняльнікі - вырабленыя з тефлона або іншага палімера кольцы асаблівай формы, якія забяспечваюць герметызацыю канала, калі механізм знаходзіцца ў закрытым стане.

Звярніце ўвагу! Наяўнасць адпаведных ўшчыльняльнікаў з'яўляецца вырашальным фактарам, які забяспечвае поспех пры правядзенні рамонту. Так што па магчымасці пры куплі крана варта набыць камплект такіх дэталяў, паколькі яны зношваюцца хутчэй за ўсё.

• Затворную шар - металічная сфера са скразным адтулінай, якое, уласна, і прапускае праз сябе змесціва трубы. Трэба адзначыць, што ДАСТ на шаравой кран прадугледжвае наяўнасць як поўнага праходу (дыяметр адтуліны адпавядае дыяметру трубы), так і зморшчваўся праходу. Пры выбары мадэлі для ўстаноўкі варта дадаткова ўдакладніць гэтую асаблівасць.
• Шток, які кантралюе рух затворной сферы.

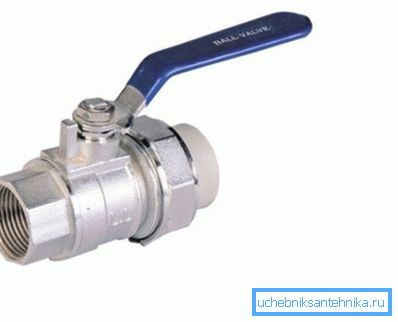

• Дзяржальня, выкарыстоўваная для адчынення і зачыненні крана. У залежнасці ад мадэлі, прылада можа быць ўкамплектавана як стандартнай для крана «матылём», так і дзяржальняй рычажного тыпу, якая дазваляе кіраваць канструкцыяй з меншым намаганнямі.

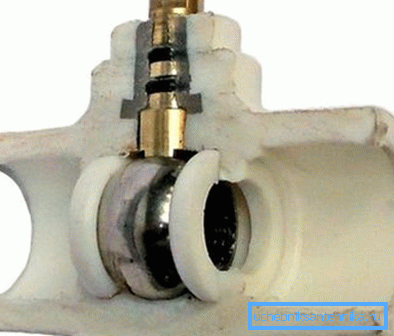

Працуе дадзеная сістэма даволі проста: пры павароце ручкі сфера круціцца, і прасвет адтуліны ў сферы сумяшчаецца з прасветам трубы. Чым больш доля гэтага сумяшчэння, тым вышэй напор змесціва.

эксплуатацыя кранаў

Методыка падбору і ўстаноўкі

Перш чым набыць і ўсталяваць такі выраб, неабходна разабрацца з цэлым спісам параметраў.

Ніжэй мы прывядзем рэкамендацыі, якія дазволяць вам пазбегнуць праблем, звязаных з выхадам крана з ладу пры эксплуатацыі.

• Першае, на што трэба звяртаць увагу - гэта канструкцыя злучэння. Паводле сцвярджэнняў адмыслоўцаў, нацяжны тып забяспечвае вялікую герметычнасць, чым Сальнікава, таму аддаваць перавагу варта менавіта такім вырабам.

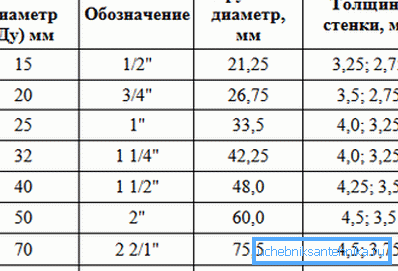

• Далей глядзім на дыяметр. Важна, каб перасеку самага вентыля і трубы ідэальна супадалі, так што ўважліва вывучаем маркіроўку. Так, для трехдюймовым трубаправода падбіраем муфтовый шаравой кран ДУ80.

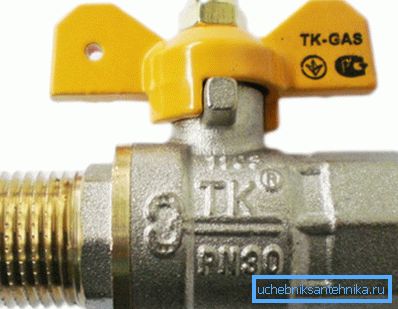

• Наступнае - тып разьбы. У продажы можна знайсці мадэлі з любымі камбінацыямі вонкавай і ўнутранай нарэзкі (муфта-муфта, муфта-штуцэр, штуцэр-штуцэр), так што вельмі важна загадзя прадумаць, якая менавіта мадэль нам патрэбна.

• Нарэшце, на некаторых вырабах паказваецца пераважнае кірунак воднага струменя. Калі вы абралі менавіта такі кран, то ўсталёўваць яго стаіць у адпаведнасці з маркіроўкай: так праца запорной часткі будзе больш надзейнай.
• Нарэшце, варта паглядзець на ручку. Яе памер павінен дазваляць без перашкод цалкам адкрываць і зачыняць кран, так што ў цесных прасторах (напрыклад, у сантэхнічных корабе) лепш выкарыстоўваць рукоятки- «матылі».

Вырабы для труб муфтового тыпу мантуюцца сваімі рукамі не складаней, чым любыя іншыя:

• На разьбярства намотваюць сантэхнічную подмотку, якая забяспечвае герметызацыю злучэння.
• Усталёўваем кран, завинчивая мацавання ўручную.
• Затым канчаткова зацягваем злучэнне, выкарыстоўваючы развадны ключ, пасля чаго правяраем герметычнасць.

Звярніце ўвагу! Не абавязкова выконваць зацяжку на ўсю даўжыню трубавай разьбы, паколькі ў некаторых выпадках гэта можа прывесці да разбурэння злучэння пад залішняй нагрузкай.

самастойны рамонт

Адной з непрыемных асаблівасцяў муфтовых канструкцыя з'яўляецца складанасць іх рамонту. Зрэшты, калі ведаць як (і мець пад рукой запасны камплект ўшчыльняючымі кольцаў), то адрамантаваць можна нават троххадовых кран з досыць капрызным механізмам.

Інструкцыя такая:

• Дэмантуем выраб, паколькі рамонт запатрабуе досыць складаных маніпуляцый. Калі ў нас правільна ўстаноўлены шаравой кран - муфта павінна адкруціцца без звышнамаганняў і пашкоджанняў.
• Адкручваем фіксатар дзяржальні, пасля чаго здымаем яе з накіроўвалых.
• Выкарыстоўваючы развадны ключ, раскручваем сам корпус крана. Тут трэба быць акуратным, паколькі высілак спатрэбіцца вялікая, але пры гэтым варта ня пашкодзіць разьбярства.

• Вымаем сферу і ўшчыльняльныя кольцы, пасля чаго ўважліва аглядаем усе дэталі.

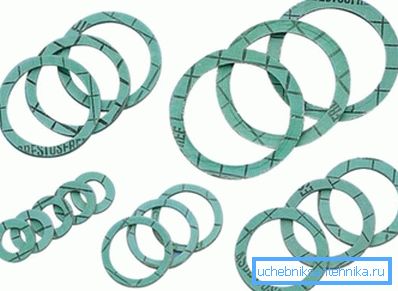

• Калі шар не мае пашкоджанняў, то адрамантаваць выраб можна. Для гэтага выконваем замену кольцаў, усталёўваючы новыя Тефлоновый пракладкі адпавядае дыяметра.

Звярніце ўвагу! У шэрагу выпадкаў замены патрабуе і сам шар, але звычайна пры гэтым стан корпуса таксама пакідае жадаць лепшага. Так што варта ўсталяваць новы выраб з дастатковым запасам трываласці.

• Выконваючы аперацыі ў зваротным парадку, збіраем кран і ўсталёўваны яго на месца. Кантралюем якасць выканання работ, ажыццяўляючы пробную падачу вады.

заключэнне

Выбраць, усталяваць і нават адрамантаваць прахадной муфтовый шаравой кран можа не толькі прафесійны сантэхнік. Калі вывучыць выкладзеныя вышэй рэкамендацыі, а таксама прагледзець відэа ў гэтым артыкуле, то з такой задачай справіцца любы майстар, які валодае спрытам і цярпеннем.
