Муфтовый шаравой кран 11б27п1: прылада, характарыстыкі,

Што ўяўляе сабой латуневы шаравыя муфтовый кран 11б27п1? Як ён уладкованы? Як выглядаюць сучасныя шаравыя краны на фоне канкуруючых рашэнняў? Дзе яны могуць ужывацца? Давайце разбірацца.

Як гэта працуе

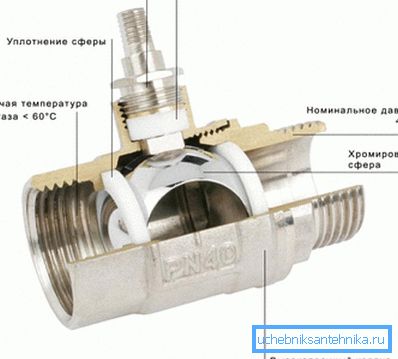

Латуневыя шаравыя муфтовые прахадныя краны маркі 11б27п ўладкованыя цалкам традыцыйна для гэтага тыпу запорной арматуры.

• Галоўны элемент вентыля - латуневы шар са скразным адтулінай. У залежнасці ад яго становішча расход рабочай асяроддзя праз корпус адкрываецца або перакрываецца.

Карысна: як і ўсе астатнія тыпы вентыляў, шаравыя не прызначаныя для дросселирования (рэгуляванні праходнасці). У іх усяго два працоўныя становішча - адкрыты і закрыты. Калі вентыль працуе ў напаўадкрыты становішчы, корпус паміж ўшчыльняючымі кольцамі паступова запаўняецца дзындрай.

• Славутыя ўшчыльняльныя кольцы з матэрыялу з нізкім каэфіцыентам трэння ахопліваюць шар з двух бакоў, забяспечваючы герметычнасць ў закрытым становішчы.
• Шток праходзіць праз адтуліну ў корпусе і ўшчыльняецца падабенствам сальніка - палімерным кольцам, падціснутыя зверху шайбай.
• Шайба фіксуецца на штоке дзяржальняй (рычагом або матыльком) і гайкай.

характарыстыкі

Тэхнічныя характарыстыкі шаравога муфтового крана 11б27п1 таксама даволі стандартныя.

Верагодна, да сухім лічбах варта дадаць некалькі каментароў:

• Матэрыял корпуса і шара выключна стоек да электрахімічным працэсам. Латунь не ўтварае гальванічнай пары з ніводнай з прымяняюцца металаў.

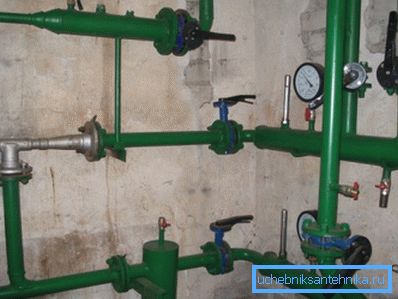

• Тэрмаўстойлівасць фтарапласту дазваляе яму працаваць не толькі ва ўнутраных інжынерных сістэмах будынкаў, дзе максімальная тэмпература будынкаў абмежаваная 95 - 105 З, але і ў цеплатрасах і элеваторный вузлах з тэмпературай падачы да +150 З. Уласна, шаравая муфтовый кран 11б27п ДУ15 РУ16 часта выкарыстоўваецца ў якасці кантрольнага вентыля ў элеватары.

Рэальны тэрмін службы вентыля ў штатных умовах эксплуатацыі ў пару-тройку разоў вышэй разліковага. Папросту кажучы - усталяваўшы яго, вы наўрад ці ў агляднай будучыні будзеце вымушаныя купляць замену.

нарматыўныя дакументы

Якія ДАСТ на шаравой муфтовый кран 11б27п1 дзейнічаюць у цяперашні час?

• Матэрыял корпуса, штока і шара адпавядае ДАСТ 15527-2004 Апрацоўваныя ціскам медна-цынкавыя сплавы.
• Матэрыял дзяржальні павінен адпавядаць ГОСТ 1583-93 Алюмініевыя ліцейныя сплавы.
• Кліматычнае выкананне вентыля ацэньваецца па ГОСТ 15150-69 УХЛ 4, а герметычнасць - па ДАСТ Р 54808.
• Нарэшце, выраб у цэлым павінна адпавядаць патрабаванням міждзяржаўнага стандарту ГОСТ 21345-2005 Цыліндрычныя, конусные і шаравыя краны, прынятага 12 дзяржавамі былога СССР.

Нюанс: апошні стандарт рэгламентуе вытворчасць запорной арматуры для працоўных ціскаў не вышэй за 250 атмасфер. Для звышвысокіх ціскаў - свае патрабаванні.

Згадаем пару ключавых патрабаванняў ДАСТ 21345-2005.

1. Эфектыўны дыяметр (памер скразнога пазы ў шары) вентыля памерам да ДК 350 ўключна павінен быць не менш за 95% ад дыяметра уваходнай адтуліны корпуса.

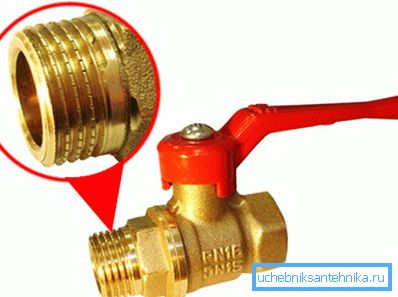

2. Дэфекты разьбы, якія выводзяць яе за межы сярэдняга дыяметра, не павінны мець агульную даўжыню больш за палову вітка. Пры гэтым дэфекты не павінны перашкаджаць выкананню разьбовага злучэння труб.

аднакласнікі

Разам з шаравымі, у крамах сантэхнікі можна сустрэць коркавыя і шрубавыя вентыля. Давайце параўнаем з імі вывучаецца намі выраб.

коркавыя

Коркавы вентыль патрабуе для змены становішча коркі значнага намаганні: латуневыя або чыгунныя паверхні датыкальных дэталяў маюць даволі вялікую плошчу. У выпадку шаравога крана слізгаценне нікеляванай шара з ідэальнай паверхняй па сядле з палімера з вельмі нізкім каэфіцыентам трэння калі-небудзь прыкметнага супраціву націску на рычаг не аказвае.

Сальнікава набіванне коркавага крана пачынае цячы пры першым жа павароце коркі. Сальнік непазбежна выпрацоўваецца нават пры простае: любы слесар пацвердзіць, што для адсутнасці цеч яго прыходзіцца набіваць раз у пару гадоў. Палімерны ўшчыльняльнік шаравога крана не патрабуе абслугоўвання ў прынцыпе.

шрубавыя

Праблемы з ушчыльненнем актуальныя і тут. Выкарыстанне гумовых ўшчыльняючымі кольцаў не вырашае іх цалкам: гума з часам губляе эластычнасць і дае цечы.

Акрамя таго, прылада шрубавага вентыля забяспечвае ўладальніка побач эксклюзіўных праблем.

• Складаная форма контуру павялічвае гідраўлічны супраціў і спрыяе назапашвання пад клапанам дзындры.

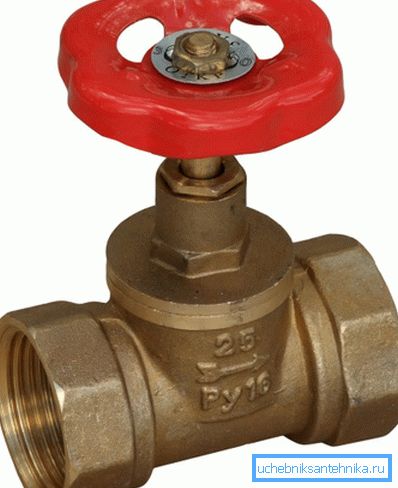

• Вентыль трэба ставіць стрэлкай па кірунку току вады. Зваротны ток можа адарваць клапан.

• Гумавая пракладка на клапане мае абмежаваны тэрмін службы (рэдка больш за 3 - 5 гадоў). Суцэльнаметалічны жа клапан не перакрые ваду, калі паміж ім і сядлом патрапіць хоць адна пясчынка.

Ні адна з пералічаных праблем для шаравой канструкцыі не актуальная.

Выснову трохі прадказальны: канкурэнты не маюць шанцаў. Калі вы збіраецеся сваімі рукамі мантаваць вадаправод або ацяпленне, відавочная інструкцыя - спыніць свой выбар менавіта на шаравых кранах.

прымяненне

Якія памеры кранаў запатрабаваныя пры мантажы сантэхнічных камунікацый у хаце ці кватэры? Дзе менавіта іх варта прымяняць? Прывядзём некалькі прыкладаў.

Шаравой муфтовый кран 11б27п1 дыяметрам 15 мм выкарыстоўваецца:

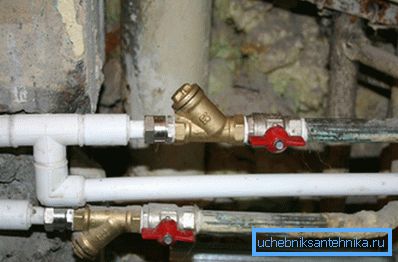

• На ўводах ХВС і ГВС ў кватэру.

• У якасці кантрольнага вентыля для замераў тэмпературы і ціску.
• На ўрэзка ў вадаправод асобных сантэхнічных прыбораў (бачка ўнітаза, рукамыйніцы, мыйкі і г.д.).

Шаравой муфтовый кран 11б27п1 дыяметрам 20 мм выкарыстоўваецца для адсячэння ад ацяпляльнага контуру асобных ацяпляльных прыбораў. Ён жа можа ставіцца на перамычку перад радыятарам.

Капітан Відавочнасць нагадвае: калі адначасова перакрыць і перамычку, і падводкі батарэі, цыркуляцыя ў стаяку цалкам спыніцца. Неўзабаве да вас прыйдуць суседзі на чале са слесарам і стануць прамаўляць злыя, крыўдныя словы.

Шаравой муфтовый кран 11б27п1 дыяметрам 25 мм мантуецца на стаяках водазабеспячэння і ацяплення, на скідах элеваторный вузла і на ўваходных патрубках катла.

Шаравой муфтовый кран 11б27п1 дыяметрам 32 мм можа выкарыстоўвацца на стояках у шматпавярховых дамах і на разліву ацяплення для адсячэння асобных участкаў контуру.

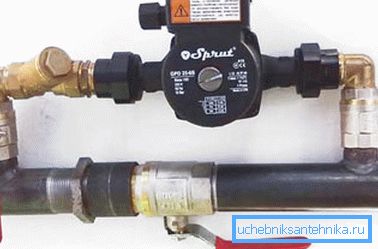

Шаравой муфтовый кран 11б27п1 дыяметрам 40 мм ужываецца ў гравітацыйнай сістэме ацяплення (пры ўрэзцы помпы ён раздзірае байпас). Ён жа разам з вентылямі большага дыяметра можа ставіцца ў вадамернага вузлы і на урэзкі ГВС ў элеватарах.

заключэнне

Спадзяемся, што наша знаёмства з прадстаўніком айчыннага сантэхнічнага абсталявання было дастаткова інфарматыўным. Дадатковыя тэматычныя матэрыялы чытач зможа вывучыць, прагледзеўшы відэа ў гэтым артыкуле. Поспехаў!
