Назіральнай калодзеж - прынцыпы ўладкавання

У любым сучасным жыллё каналізацыйная сістэма з'яўляецца адной з асноўных складнікаў камфорту. На шчасце, добраўпарадкаванне стандартнай сістэмы сваімі рукамі - задача цалкам рэальная. Не лічачы трубаправода, асноўным элементам сістэмы з'яўляецца назіральнай калодзеж каналізацыі.

У дадзеным артыкуле мы распавядзем аб відах, прызначэнні і прынцыпах мантажу такіх канструкцый.

віды канструкцый

Агульная сістэма можа быць як вузканакіравана, прызначанай для выводзін з дома бытавых сцёкаў, так і комплексная, якая аб'ядноўвае каналізацыйную сістэму з сістэмай, прызначанай для дрэнажу ўчастка.

Працуюць яны па аналагічнай схеме, таму ў далейшым мы будзем казаць аб агульных прынцыпах мантажу канструкцый для вывядзення сцёкаў.

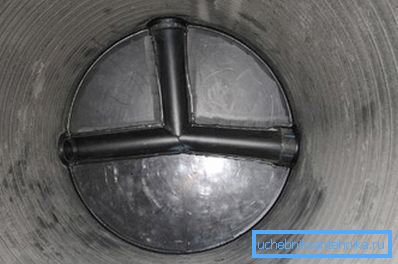

• Вузлавой або злучальны калодзеж - дадзеная канструкцыя служыць для аб'яднання некалькіх галінак трубаправода ў адзіны агульны сцёк. Назіральныя студні каналізацыі па БНіП могуць аб'ядноўваць у сабе не больш за 3 сцёкавых галінак, пры гэтым Вывадны галінка павінна быць толькі адна. Канфігурацыя латка для зліцця галінак павінна мець плыўныя закруглення, выкананыя па форме труб.

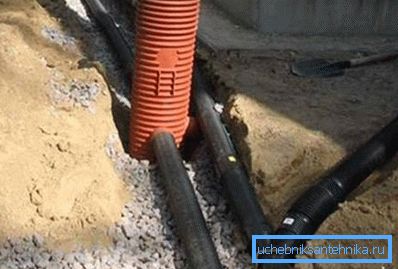

• Таксама існуюць лінейныя студні, яны ўжываюцца на прамых участках магістралі для агляду і абслугоўвання галінкі. Для бытавых, прыватных сістэм яны выкарыстоўваюцца рэдка, бо не часта асабістыя валодання маюць такія адлегласці. Адлегласць паміж аб'ектамі залежыць ад дыяметра трубы.

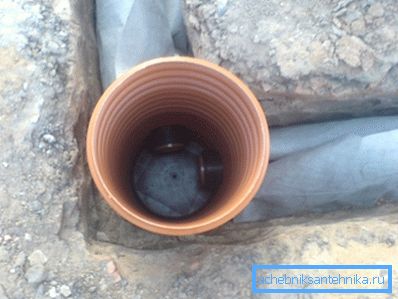

• Паваротныя канструкцыі служаць для доступу да кропкі выгібу магістралі трубаправода. Кут павароту можа быць розным. Канструкцыя усталёўваецца для забеспячэння свабоднага доступу да ўваходных і выхадны трубе, так як на паваротах досыць вялікі рызыка затораў.

Важна: пры ўладкаванні паваротных канструкцый, не абавязкова ўсталёўваць іх на кожным павароце. У залежнасці ад кута павароту, можна мантаваць праз адзін, але не радзей.

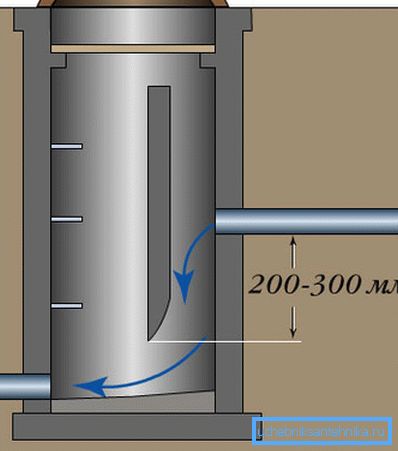

• Наступным выглядам назіральных канструкцый з'яўляюцца перепадные. Ад лінейных іх адрознівае тое, што ўваходныя і выходныя адтуліны ў іх размяшчаюцца на розных узроўнях. Яны прызначаюцца для павелічэння або памяншэння хуткасці руху сцёкаў у сістэме і прымяняюцца для адаптацыі да рэльефу мясцовасці. Дадзеныя канструкцыі мантуюцца.
• Калі трэба паменшыць узровень залажэння уваходнай трубы.
• Пры не стабільнай, з рэзкімі зменамі, хуткасці рухаецца патоку.
• Калі тубы перасякаюць збудаванні размешчаныя пад зямлёй, да прыкладу, трубы вадаправода.
• Калі прадугледжаны затоплены скід у вадаём, такая канструкцыя з'яўляецца апошнім мяжой пераходу.
• Пры вялікім перападзе, да 3 м, паміж уваходам і выхадам.

Важна: перепадная канструкцыя усталёўваецца, толькі калі перапад паміж трубамі перавышае 500 мм, пры гэтым дыяметр труб павінен быць больш за 600 мм.

• Калодзеж для фільтрацыі або сэптык, усталёўваецца ў мясцовасці якая стаіць на пяшчаным грунце або на супесках. Для прыватных домабудавання, як правіла, ён абсталюецца прыродным, шматслаёвым фільтрам, але на яго выкарыстанне ёсць абмежаванні.
• Грунтавыя вады на дадзеным участку павінны праходзіць не бліжэй 1 м ад падэшвы канструкцыі.
• Мяжа фільтрацыі ў яго 0,5 м? у суткі.
• На пяшчаным грунце мінімальная плошчу судакранання падставы 1 м ?, на супесках 1,5 м ?.

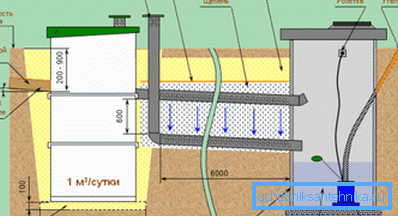

• Назапашвальны рэзервуар - мантуецца пры адсутнасці магчымасці зліву сцёкавых вод. Па сутнасці, ён уяўляе сабой сучасны, удасканалены выгляд выграбной ямы. Дрэнажны варыянт канструкцыі можа служыць у якасці рэзервовай ёмістасці для збору вады прызначанай для тэхнічных патрэб, да прыкладу, паліву.

тонкасці мантажу

Матэрыялы, з якіх робяцца падобныя канструкцыі, вялікім разнастайнасцю не адрозніваюцца, дакладней асноўных ўсяго 3.

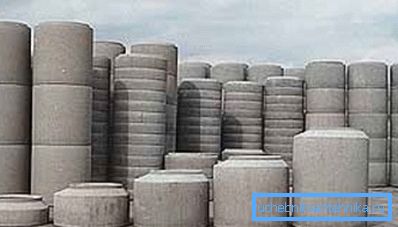

• Першыя 2 выкарыстоўваюцца ўжо даўно, гэта жалезабетонныя кольцы і цэглу.
• Трэці від з'явіўся адносна нядаўна і з'яўляецца стварэннем тэхнічнага прагрэсу, гэта розныя віды пластыка або шкловалакна. (Гл. Таксама артыкул Асаблівасці пластыкавага люка для студні.)

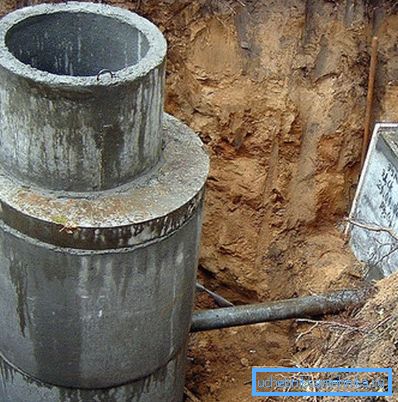

Мантаж жалезабетонных канструкцый

• Перад тым як зрабіць любы выгляд калодзежа, старанна і з улікам рэльефу мясцовасці выбіраецца месца для мантажу канструкцыі. Тэрыторыя павінна быць ачышчана ад расліннасці і выраўнаваная.
• Далей выкопваецца катлаван. Памеры катлавана павінны перавышаць памеры канструкцыі мінімум на 30 - 40 см. Для жалезабетонных і цагляных калодзежаў знешні зазор можа дасягаць 60 см. Плюс, варта прадугледзець варыянт пад'езда да месца мантажу спецтэхнікі.
• На дне катлавана засынаецца падушка 150 - 200 мм з друзу і старанна ўтрамбоўваецца. Пры наяўнасці грунтавых вод ўладкоўваецца ніжняя гідраізаляцыя. Для гэтага ўжываюць бітум ці руберойд з бітумам.
• Назіральныя студні каналізацыі па БНіП, павінны ўсталёўвацца на маналітную бетонную аснову. У прамысловым будаўніцтве выкарыстоўваецца бетонная пліта, але ў прыватным будаўніцтве для эканоміі можна зрабіць апалубку, армаваць аснову і заліць бетонам.
• На падрыхтаваную бетонную аснову ўсталёўваюцца бетонныя кольцы. Усе стыкі, спалучэння канструкцый герметызуюцца цэментава-пяшчаным растворам і бітумам. Месцы спалучэння труб таксама прашмароўваюцца бітумам або бітумнай масцікай.
• З вонкавага боку кольцы гидроизолируются бітумам. Пасля ўстаноўкі верхняга вечка рэзервуара знутры ёмістасць паўторна гидроизолируется. (Гл. Таксама артыкул Люк назіральнага калодзежа: як абраць.)
• У ідэале, па перыметры ўсяго калодзежа робіцца гліняны замак з тоўстай гліны, таўшчынёй каля 30 см. Але калі такой магчымасці няма, то гліняны замак ўладкоўваецца толькі ў месцах стыкоўкі труб, таксама таўшчынёй 30 гл і на вышыню 60 см ад верхняй кропкі стыкоўкі трубы. Астатняя прастора засынаецца грунтам і ўтрамбоўваецца.
• Вакол гарлавіны робіцца армаваная бетонная отмостка дыяметрам 1,5м. Па правілах, ёмістасць на працягу сутак павінна прайсці выпрабаванне на герметычнасць. Для гэтага трубаправоды затыкаць, і сістэма запаўняецца вадой.

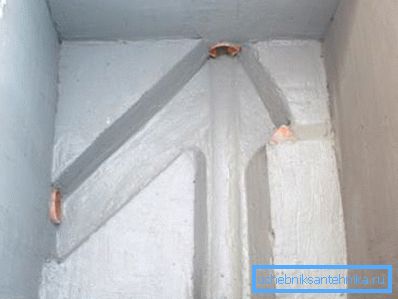

цагляныя будынкі

• Мур назіральнага калодзежа з цэглы не моцна адрозніваецца ад ўладкавання жалезабетонных канструкцый. Інструкцыя па ўладкаванні падставы практычна такая ж, але перавага тут больш аддаецца наліўных падмурку, хоць выкарыстанне маналітнай пліты таксама не будзе памылкай.

Важна: калі вы выкладае цагляны сэптык, то мур ажыццяўляецца на істужачны падмурак. Знутры канструкцыі будзе засынацца паўмятровы шматслаёвы фільтр, які складаецца з рознай фракцыі пяску, жвіру і друзу. Для лепшай фільтрацыі можна дадаць пласт шунгита.

• Сцены цаглянага рэзервуара робяцца таўшчынёй мінімум 250 мм, гэта ў 1 цагліна. Калі вы робіце сэптык з папярочнай мембраннай перагародкай, то яна закладваецца разам са сценамі. Мур выконваецца з дапамогай чаргавання старчаковых і ложковых шэрагаў.

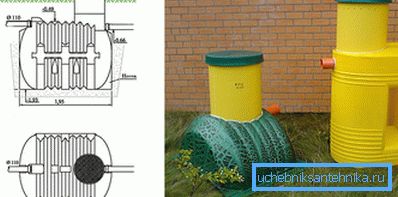

Канструкцыі з пластыка

• У цяперашні час пластыкавыя назіральныя студні перажываюць бум папулярнасці. Яны маюць дастаткова працяглы тэрмін службы - да 50 гадоў. Пластык з'яўляецца цалкам экалагічна нейтральным матэрыялам. І самае галоўнае тое, што самі вырабы лёгкія. Для іх мантажу не патрабуецца спецтэхніка. Пры жаданні ўсё можна зрабіць у адзіночку.
• Адзіным мінусам тут лічыцца цана. Хоць на нашу думку, пры разумным падыходзе гэты мінус можна звесці да мінімуму. Так калі купляць усе складнікі сістэмы паасобку, себестоимисть значна паменшыцца. Плюс, калі ўлічыць выдаткі на арэнду спецтэхнікі і працоўнай сілы, выдаткі практычна зраўняюцца.
• Калі казаць аб правілах мантажу, то пластыкавыя назіральныя студні патрабуюць толькі ўладкавання жалезабетоннага падставы і армаванага бетоннага латка. Інструкцыя такая ж, як і для папярэдніх варыянтаў. Гідраізаляцыі або ўцяплення пластыкавыя вырабы не патрабуюць, што таксама кажа аб эканоміі. Стыкі герметызуюцца гумовымі пракладкамі.

На відэа ў гэтым артыкуле паказаны прынцып мантажу пластыкавых вырабаў.

выснову

Аналізуючы ўсё вышэй выкладзенае, варта заўважыць, што калі вы займаецеся добраўпарадкаваннем аб'ёмнай сістэмы, плюс робіце гэта паралельна з будаўніцтвам дома, то выгадней будзе будаваць з бетону ці цэглы. Але на маленькіх аб'ёмах танней, хутчэй і надзейней выкарыстоўваць пластыкавы назіральнай калодзеж.
