Падключэнне помпавай станцыі да калодзежа

Забеспячэнне інжынернымі камунікацыямі загарадных населеных пунктаў з'яўляецца праблемным момантам на большасці тэрыторый. Цэнтралізаванае водазабеспячэнне, водаадвядзенне, апал магчыма толькі ў прыгарадных пасёлках, прылеглых да мегаполіса. Рашэнне праблемы забеспячэння насельніцтва вадой знаходзіцца ў руках саміх грамадзян, якія арганізуюць аўтаномныя крыніцы водазабеспячэння ў сябе на ўчастку. Гэта можа быць студня, свідравіна на першыя ваданосныя гарызонты, артэзіянская свідравіна да водатрывалых гарызонтаў.

Выманне вады з калодзежа з дапамогай вёдраў даволі працаёмкі працэс. Магчымасць падлучэння розных тэхнічных сродкаў дазваляе не толькі механізаваць, але і цалкам аўтаматызаваць працэс падачы вады ў дом.

Каб аўтаматызаваць працэс водазабеспячэння, неабходна ажыццявіць падключэнне помпавай станцыі да калодзежа.

Элементы помпавай станцыі

Аўтаномная помпавая станцыя складаецца з наступных элементаў:

  • самовсасывающего цэнтрабежнага помпы, які забяспечвае ўздым вады з калодзежа на патрабаваную вышыню;
  • гідраакумулятара, які забяспечвае змякчэнне гідраўдару, падтрыманне ціску ў трубаправодзе (уяўляе сабой ёмістасць з мембранай і пневмоклапаном для запампоўкі паветра);
  • труб і трубаправоднай арматуры і злучальных элементаў;
  • запорных і кантралюючых элементаў (вентылі, манометры, рэле ціску, зваротныя клапаны і г.д.);
  • фільтраў грубай і тонкай ачысткі.

Прынцып працы

Агульная схема падлучэння помпавай станцыі прадстаўлена на малюнку. З калодзежа всасывать трубаправод ідзе да помпавай станцыі. На канцы трубаправода ў калодзежы размяшчаецца зваротны клапан з сеткаватым фільтрам. Перад помпавай станцыяй усталёўваецца запорная арматура і фільтр грубай ачысткі. На выхадзе станцыі усталёўваюць манометр, зваротны клапан, фільтр тонкай ачысткі. Далей па напорнага трубаправодзе вада паступае спажыўцам.

Па трубаправодзе з калодзежа помпа пачынае запампоўваць ваду ў гідраакумулятар. Запоўніўшы яго да пэўнага ціску, помпа адключаецца. Пры адкрыцці крана вада пад ціскам паступае ў змяшальнік, душ і іншыя пункты спажывання вады. Пры падзенні ціску помпа ўключаецца і пачынае зноў запампоўваць ваду з калодзежа ў гідраакумулятар. Такім чынам, пры рэгуляванні ціску ў сістэме помпа альбо працуе, калі вада расходуецца, альбо адключаны, калі ўсе спажыўцы вады перакрытыя.

Месца размяшчэння помпавай станцыі

Месца размяшчэння помпавай станцыі

Перад мантажом станцыі варта вызначыцца з яе месцам размяшчэння. Помпавая станцыя павінна знаходзіцца на блізкай адлегласці ад калодзежа. Трубаправод ад калодзежа да дома павінен быць закладзены ніжэй узроўня прамярзання грунта з уцяпленнем і абаронай ад марознага Пучэня. Варыянты размяшчэння:

  1. Спецыяльнае падсобную ацяплянае памяшканне: асобны хлеў, дапаможнае памяшканне ў доме або ў склепе дома. Найбольш пераважны варыянт, так як дазваляе ў любы час правесці тэхнічнае абслугоўванне абсталявання ў цёплым памяшканні.
  2. У кесоне, які прадстаўляе сабой ахоўны калодзеж, наяўныя ніжэй узроўня прамярзання грунта. Гэты варыянт менш распаўсюджаны. Кесон ўцяпляецца у пазбяганне прамярзання грунта ў моцныя маразы, каб выключыць перемерзание, пашкоджанне і выхад з ладу ўсё дарагога абсталявання.

мантаж станцыі

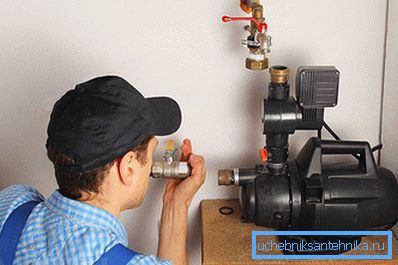

Падключэнне помпавай станцыі

Пры самастойным мантажы неабходна ведаць, як падключыць станцыю. Ад правільнасці мантажу залежыць надзейнасць і тэрмін службы сістэмы водазабеспячэння.

  1. Ўстаноўка помпавай станцыі. Яна можа быць ўстаноўлена на Г-вобразным кранштэйне, які замацаваны на сцяне памяшкання, спецыяльным подыуме на падлозе, дзе размяшчаецца станцыя. Станцыю размяшчаюць, арыентуючыся на кірунак трубаправода да калодзежа, каб не было лішніх выгібаў. Станцыя не павінна датыкацца са сцяной. Пад лапамі станцыі можна ўсталяваць гумовыя пракладкі для выключэння вібрацыйнага шуму пры працы.
  2. Мантаж ўваходу ў станцыю. Праз перахаднікі да ўваходнага адтуліны ў станцыі мантуецца фільтр грубай ачысткі, зваротны клапан, запорная арматура, муфта для пераходу на пластыкавы трубаправод.
  3. Мантаж всасывать трубы. На канцы трубаправода, які знаходзіцца ў калодзежы, усталёўваецца металічная сеточка і зваротны клапан. Для пракладкі трубаправода выкопваецца траншэя да глыбіні прамярзання, у якой пракладваецца вадаправод. Трубы ўкладваюцца на пяшчаную падушку і засынаюцца пяском. Пры вялікай глыбіні прамярзання трубаправод ўцяпляюць. Трубы заводзяць у дом і далучаюць да пераходнай муфце.
  4. Мантаж выхаднога трубаправода. Гнуткі шланг ад гідраакумулятара падключаецца да рэле ціску. На выхадзе жорсткімі трубамі далучаецца фільтр тонкай ачысткі, зваротны клапан, запорная арматура, злучальныя муфты для напорнага трубаправода ў доме.

Перад выпрабавальным пускам у помпавую станцыю заліваецца вада. Гэта неабходна для таго, каб не дапусціць працу помпы ўхаластую.

Помпа падлучаюць да электрасеткі і запускаюць. Усе запорные элементы павінны быць адчыненыя. Усё злучэнні правяраюцца на наяўнасць працёкаў.

відэа

Паслухайце рэкамендацыі па выбары помпавай станцыі:

Паглядзіце, як вырабляецца ўстаноўка помпы для падачы вады:

схемы

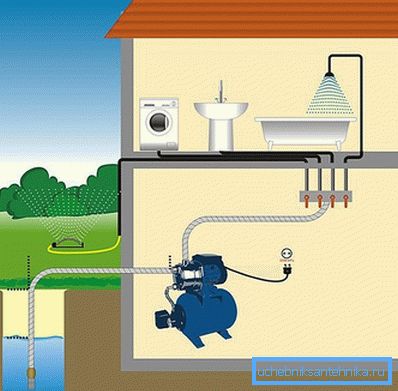

Прынцып падлучэння помпавай станцыі

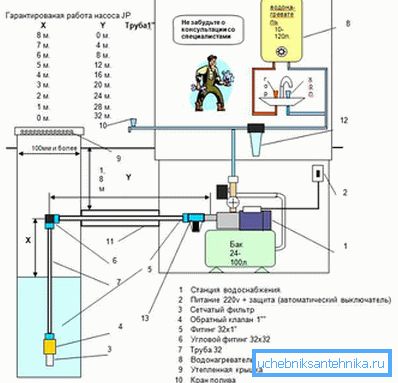

Параметры падлучэння для аптымальнай працы помпавай станцыі

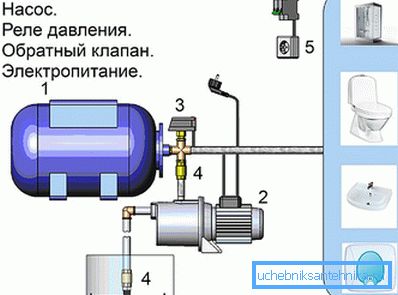

Схема помпавай станцыі

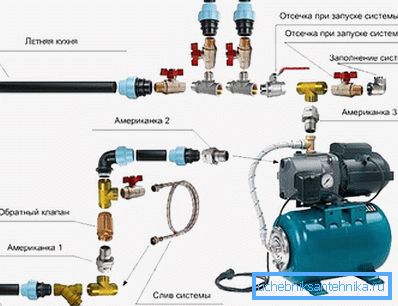

Схема падлучэння помпавых станцый
