Падключэнне помпы да свідравіне: асаблівасці і этапы работ

Падключэнне свідравіны помпы - адзін з самых важных і адказных этапаў збудаванні сістэмы аўтаномнага водазабеспячэння. Ад правільнасці падлучэння і запуску помпавага абсталявання будзе залежаць тэрмін службы і нармальная праца сістэмы.

Мы раскажам, як падключыць помпа да свідравіне сваімі рукамі.

Мантаж помпавага абсталявання

павярхоўны

Звярніце ўвагу! Усталёўванае на паверхні помпавае абсталяванне дазваляе выпампоўваць ваду з невялікай глыбіні - не больш за 8 - 9 метраў. Гэта абумоўлена сілай атмасфернага ціску, якая не здольная падняць слуп вышэй, а калі замест вады выкарыстоўваць ртуць, то вышыня слупа складзе 760 мм, якая вядомая як нармальнае атмасферны ціск.

Таму дадзенае абсталяванне выкарыстоўваецца для абслугоўвання абісінскіх свідравін і неглыбокіх калодзежаў, а таксама для адпампоўкі вады з падвалаў, паліву і іншых прац.

Павярхоўныя помпы часцей за ўсё ўяўляюць сабой станцыі, у склад якіх уваходзіць непасрэдна помпа з электрарухавікоў, гідраакумулюючую бак, сістэма аўтаматычнага пуску і адключэння, рэле ціску і манометр.

Сабраць саму станцыю не ўяўляе ніякай працы, для гэтага дастаткова ўважліва прачытаць інструкцыю вытворцы і выканаць простыя маніпуляцыі, злучыўшы часткі паміж сабой.

Нашмат больш адказная задача - падлучэнне павярхоўнага помпы да свідравіне і яго запуск.

Для зручнасці нашымі спецыялістамі складзена пакрокавая інструкцыя:

1. У тым месцы, дзе будзе стаяць помпавая станцыя, варта зрабіць надзейны пастамент або крапежную арматуру, да якой варта цвёрда прымацаваць раму прылады, на якой павінны прысутнічаць крапежныя адтуліны або ножкі. Для памяншэння вібрацыі і шуму пад агрэгат лепш падкласці гумовы кілімок;

1. Адразае кавалак ПНД-трубы неабходнай даўжыні, і з аднаго з канцоў мантуем на яе латуневую або пластыкавую муфту з унутранай разьбой, ніпель і зваротны клапан. Таксама не лішняй будзе фільтруе сетка грубай ачысткі;

1. Другі канец трубы таксама забяспечвае муфтай і падлучаюцца да ўваходнага адтуліны нашай станцыі. Часцей за ўсё такія адтуліны забяспечаныя унутранай разьбой, якую варта ўшчыльніць ФУМ-стужкай або ільняным ўшчыльняльнікам. Калі неабходна (для эжекторных мадэляў) мантуем шланг сістэмы рэцыркуляцыі;

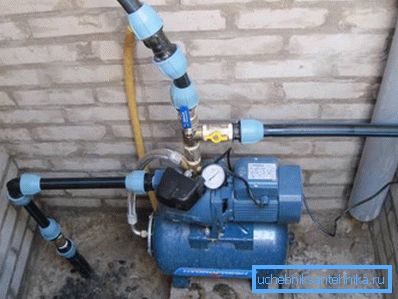

1. Далей падлучальны выходную адтуліну помпы да водаправодных трубах праз шаравыя краны. Гэта можа быць адна або некалькі разводак, таму вам можа спатрэбіцца адзінарнае калена або трайнік. Для працы выкарыстоўваем толькі якасныя латуневыя або пластыкавыя фітынгі і муфты;

1. Ўключаем штэкер у разетку электрасілкавання 220 В / 50 Гц;
2. У адмысловую адтуліну на корпусе станцыі (звычайна ў раёне помпы) заліваем ваду паводле рэкамендацый вытворцы;

1. Вырабляем пуск апарата і чакаем, пакуль не спрацуе сістэма аўтаматычнага адключэння. Пасля гэтага правяраем ціск у акумулятарным бачку па манометры і звяраем яго з пашпартнымі дадзенымі. Калі значэнні не супадаюць, наладжвальны рэле ціску з дапамогай спецыяльных шрубак у яго механізме;

1. Калі бак напоўнены, адкрываем краны і правяраем напор і агульную працу вадаправода і сантэхнікі.

Звярніце ўвагу! Перад тым, як падключыць павярхоўны помпа да свідравіне, пераканайцеся ў тым, што агульная даўжыня вертыкальнай і гарызантальнай якая падае трубы не перавышае гранічна дапушчальных значэнняў, паказаных у пашпарце да прылады.

погружной

Для запампоўкі вады з глыбокіх свідравін выкарыстоўваюцца погружные прылады, якія не абмежаваныя вышынёй вадзянога слупа і сілай атмасфернага ціску.

Іх ўстаноўка адрозніваецца ад мантажу паверхневых станцый:

1. У першую чаргу да помпы падключаюць водоподъемную трубу з поліэтылену нізкага ціску (ПНД). Для гэтага да яе канца далучаюць злучальную латуневую муфту, на якую накручваюць зваротны клапан. Затым бяруць ніпель з двайны знешняй разьбой і з яго дапамогай злучаюць клапан з уваходным адтулінай помпы;

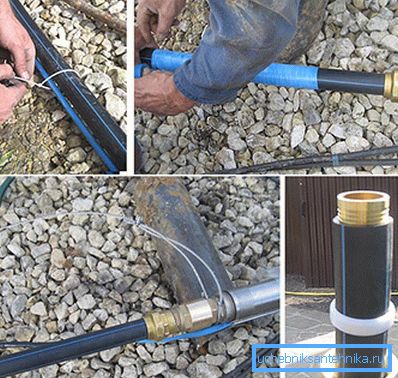

1. Далей да водоподъемной трубе хамутамі або ізастужкай далучаюць электрычны кабель харчавання апарата праз кожныя тры метры;

1. У камплекце да помпы звычайна ідзе страховочный трос з капрону ці іншага матэрыялу. Трос неабходна забэрзаць у крапежныя вушы на корпусе агрэгата і замацаваць двума (!) Заціскамі;

1. Затым помпа разам з трубой, кабелем і тросам акуратна апускаюць у обсадную трубу свідравіны, пры гэтым імкнуцца не чапляць сценкі трубы. Для страхоўкі на корпус прыбора можна надзець гумовае кольца. Глыбіня апускання звычайна прымаецца такі, каб апарат знаходзіўся на 2 - 3 метра ніжэй дынамічнага ўзроўню вады, але на метр-паўтара вышэй дна забою;

1. Трубу забэрзваюць ў адтуліну на оголовков свідравіны і фіксуюць заціскамі. Там жа знаходзіцца мацаванне для страховочного троса - мацуем трос да гэтага мацаванню;

1. Закрываем вечка свідравін оголовка, які выходзіць кабель праз гермоввод (звычайна ідзе ў камплекце) падлучальны да электрасеткі. Вырабляем пробны пуск помпы, калі вада не пайшла, уцягваны ротам паветра з трубы для таго, каб спрацаваў зваротны клапан;

1. Пасля паспяховага пуску злучаем водоподъемную трубу з вадаправодам.

Звярніце ўвагу! Калі помпа укамплектаваны унутраным зваротным клапанам, яго варта ўсё роўна прадубляваць вонкавым металічным прыладай, так як унутраныя клапаны ненадзейныя.

выснову

Падключэнне і пуск помпавага абсталявання - вельмі важная і адказная задача, ад карэктнасці выканання якой залежыць нармалёвая праца сістэмы, цана якой вельмі вялікая. Тым не менш, справіцца з гэтай працай можна самастойна, проста выконваючы крок за крокам згодна нашаму кіраўніцтву. Каб убачыць працэс непасрэдна, можна прагледзець відэа ў гэтым артыкуле.
