Палівальны кран з носікам для далучэння да садовага шлангу

15-10-2018
Водазабеспячэнне

Каб забяспечыць сад і агарод свежай вадой, звычайна ўсталёўваюць на вуліцы водаразборную арматуру. Лепш за ўсё ўсталяваць палівальны вонкавы кран Д 15 мм, бо менавіта такі дыяметр выкарыстоўваць найбольш зручна, калі гаворка не ідзе пра вялікія плошчах. Пры гэтым прылада павінна валодаць адмысловым носікам з штуцером для спрашчэння эксплуатацыі.

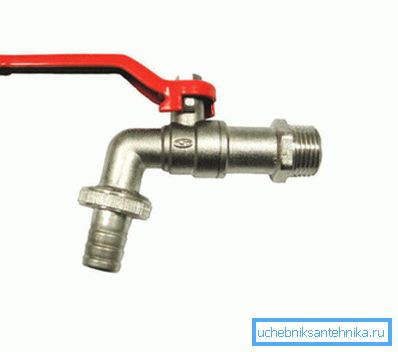

На фота дэманструецца мадэль з носікам для падлучэння шланга.

Плюсы дадзенага варыянту

Выраб для паліву падобнага тыпу ўяўляе сабой звычайны кран з рычагом, замацоўваецца на трубаправодзе ці сцяне. Яго выходную адтуліну звернута ўніз. На канцы маецца адмысловы штуцэр, з дапамогай якога ажыццяўляецца злучэнне са шлангам.

Ніжэй прыведзены некаторыя вартасці прадукцыі:

  • Такая прылада зручна ў эксплуатацыі, так як падлучэнне якая праводзiць элемента вырабляецца ў лічаныя секунды.
  • Невысокі кошт прыбора станоўча адбіваецца на пашырэнні круга спажыўцоў.
  • Падобнае прыстасаванне вельмі надзейна, што ў першую чаргу звязана з прастатой канструкцыі.
  • Немудрагелістая тэхналогія інсталяцыі дае магчымасць правесці работы непасрэдна сваімі рукамі.
  • У выпадку неабходнасці можа быць усталяваны змяшальнік для палівальнага крана.

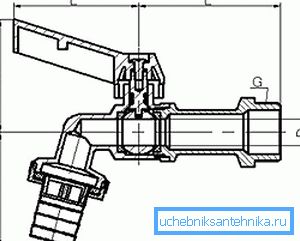

Чарцёж водаразборнага прылады для паліву.

Заўвага! Выраб для ажыццяўлення паліву з шаравым механізмам вельмі адчувальна да якасці якая падаецца асяроддзя, таму пры працяглым знаходжанні рычага ў адным становішчы магчымы выхад з ладу.

Тэхнічны пашпарт вырабы

Азнаёміцца ​​падрабязна з дадзеным прыстасаваннем можна, калі вывучыць асноўныя характарыстыкі мадэлі аднаго з папулярных вытворцаў. Прадстаўленая ніжэй інфармацыя дапаможа палегчыць выбар, гэта значыць падчас набыцця будзе мецца пэўны арыенцір.

базавыя характарыстыкі

Ўнутраны або вонкавы кран можа паспяхова выкарыстоўвацца ў якасці элемента водаразборнай арматуры на лініях халоднага і гарачага водазабеспячэння. Калі гаворка ідзе аб тэхналагічных сетках, то вырабы цалкам рэальна ўжываць для транспарціроўкі газаў і розных вадкасцяў, якія не зьяўляюцца агрэсіўнымі.

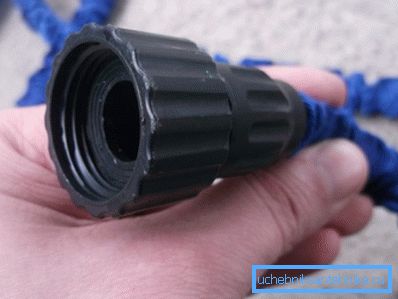

Разьбовае злучэнне шланга для падлучэння да крана.

Падключыць садовы або любы іншы шланг да прыбора можна пры дапамозе здымнага штуцэра.

параметр значэнне Адзінка вымярэння
намінальны ціск 1,6 Мпа
эксплуатацыйны перыяд 15 гадоў
Выдатак (малое ціск) 0,07 л / с
Выдатак (высокае ціск) >0,02 л / с
тэмпературны рэжым -20 ... + 75 градусаў
выпрацаваны рэсурс 4000 цыклаў
прыкладзенае высілак <10 Н
герметычнасць стыкаў >0,4 Мпа

асноўныя элементы

Эфектыўнае функцыянаванне крана ажыццяўляецца дзякуючы добра прадуманаму будынку. У склад канструкцыі ўваходзіць некалькі кампанентаў, якія граюць важную ролю ў працэсе эксплуатацыі.

Азнаёміцца ​​з складовымі часткамі прадукцыі можна, калі зірнуць на спіс ніжэй.

Прыкладная схема будовы гатовага вырабы.
  • Корпус дазваляе абараніць ўнутраныя дэталі механізму ад рознага роду уздзеянняў. Выраблены ён з нікеляванай латуні.
  • Затворную шар дазваляе ажыццяўляць адкрыццё і перакрыцце патоку рабочай асяроддзя. Вырабляюць яго з меднага сплаву з храмаваным пакрыццём.
  • Шток ставіцца да кінэтычным элементам, бо прыводзіць у дзеянне механізм з дапамогай перадачы намаганні ад дзяржальні.
  • Седлавыя кольцы звычайна робяцца на базе тефлона, які змяшчае таксама эластомера і вуглярод.
  • Штуцэр, выраблены з анадаванага сталі, дазваляе далучаць палівальны шланг.
  • кольцы ўшчыльнення выкарыстоўваюцца для павышэння ўзроўню герметызацыі. Звычайна пры іх вытворчасці ўжываецца каўчук.
  • Пластыкавая дзяржальня з шрубай мацавання служыць для выканання дзеянняў па перакрыцці вады.
  • прыцемках накладную гайка ўяўляе сабой дэталь разьбовага трубнага злучэнні, прызначаную для вінтавой перадачы.

Звярніце ўвагу! Калі набываецца палівальны вонкавы кран ДУ25, то да яго неабходна набываць шланг дыяметрам 25 мм. Пры перакладзе ў цалевыя памеры дадзены параметр будзе адпавядаць?.

Рэкамендацыі па мантажы

Пры ажыццяўленні ўсталявальных прац муфтовое злучэнне прыбора з трубамі павінна ў абавязковым парадку вырабляцца з выкарыстаннем ўшчыльняючымі матэрыялаў, інакш не атрымаецца дамагчыся высокай герметычнасці. Аптымальны варыянт складаецца ва ўжыванні фторопластовых вырабаў.

Інсталяцыя крана павінна праводзіцца пры дапамозе рычажных ключоў ніжэй трэцяй катэгорыі. Ўздзейнічаць інструментам можна толькі на шасцікантовік, які знаходзіцца на выходным патрубке.

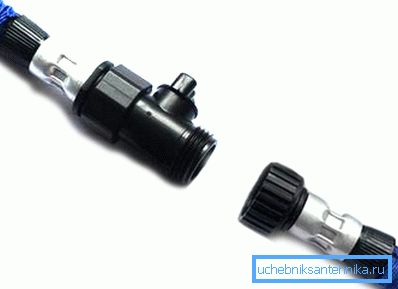

Усталяваны дадатковы кран на палівальны шланг.

Пры фіксацыі крана на фасадзе будынка неабходна выкарыстоўваць якасныя крапежныя элементы для ўтрымання трубаправода. Пры гэтым якія падводзяць дэталі могуць быць схаваныя пад аздабленне.

Пры выкарыстанні эластычных шлангаў мацаванне да штуцеру варта вырабляць стандартнымі хамутамі. Што тычыцца розных дратоў, то іх прымяненне не рэкамендуецца.

магчымыя паломкі

  • Наяўнасць цечы з-пад гайкі штуцера можа казаць аб правядзенні няякаснай герметызацыі на стыку. Для ліквідацыі дадзенай няспраўнасці трэба ажыццявіць замену сапсаванага ўшчыльняльніка.
  • Узнікненне цечы ў месцы муфтового злучэння сведчыць часцей за ўсё аб пашкоджанні пракладкі для ўшчыльнення. Яе замена звычайна дазваляе выправіць сітуацыю, якая склалася.
  • Калі цячэ там, дзе знаходзіцца сам шток, то можна казаць аб заўчаснай псуце сальнікавага ўшчыльняльніка. У такім выпадку ажыццяўляецца поўная замена вырабы.

Кран для паліву: відэа-інструкцыя па мантажы сваімі рукамі, асаблівасці пластыкавых, шаравых вырабаў, з таймер, бочак, ёмістасцяў, як падключыць, цана, фота

заключная частка

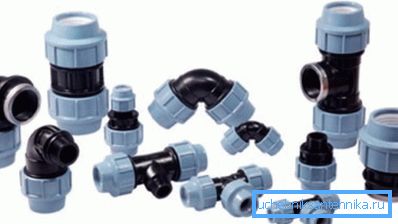

Паказаны выкарыстоўваюцца фітынгі.

Спадзяемся, што прадстаўленая інструкцыя аб тым, як падлучыць палівальны шланг да крана, каб забяспечыць дастаўку вады ў патрэбнае месца садовага ўчастка для ажыццяўлення паліву дапаможа вам у працы на прысядзібным участку.

Стыкоўка ў дадзеным выпадку максімальна аблегчана, так як выраб ужо пастаўляецца са здымным штуцером, таму асаблівых мерапрыемстваў вырабляць не трэба. Іншая інфармацыя, якая тычыцца гэтай тэматыкі, ёсць на відэа ў гэтым артыкуле.
