Павярхоўны помпа для студні: характарыстыкі, асаблівасці,

Павярхоўныя помпы для калодзежаў дазваляюць выпампоўваць ваду з невялікай глыбіні, што актуальна для ўладальнікаў загарадных дамоў і дачных участкаў.

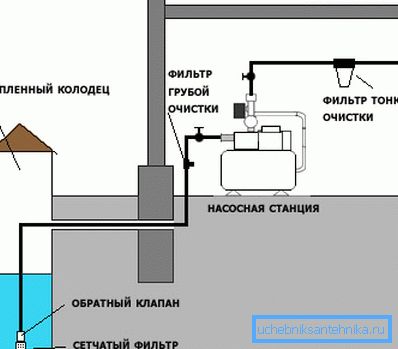

Мы раскажам пра асноўныя характарыстыкі і асаблівасці гэтых прылад, а таксама пакажам, як вырабляецца ўстаноўка павярхоўнага помпы ў калодзеж.

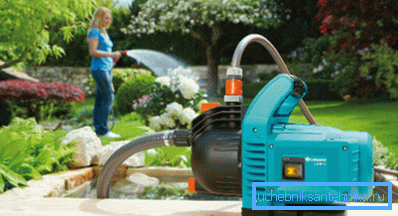

павярхоўны помпа

Прылада і прызначэнне

Павярхоўныя помпы працуюць па прынцыпе ўсмоктвання вады за кошт стварэння разрэджання на канцы всасывать шланга, апушчанага іншым канцом у ваду. Такім чынам, узнікае розніца ціскаў на розных канцах шланга, і пры поўным вакууме на всасе яна складзе велічыню атмасфернага ціску, гэта значыць каля 760 мм ртутнага слупа.

Калі мы заменім ртутны слуп на вадзяны, то вышыня такога слупа складзе 10.3 метра, гэта значыць, што пры поўным вакууме на всасывать баку вада зможа падняцца не больш чым на 10.3 метра.

З улікам страт на трэнне вады аб сценкі трубы і няпоўны вакуум у сістэме максімальная вышыня ўздыму вады такога помпы складзе не больш за 9 метраў, а калі ўлічыць гарызантальную частка всасывать трубы, то апынецца, што рэальная рабочая вышыня складзе 7 - 8 метраў.

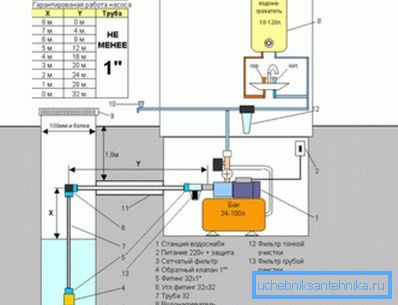

Звярніце ўвагу! Пры разліку параметраў варта ўлічваць аддаленасць ад калодзежа павярхоўнага помпы. Тут будзе дарэчная такая формула: Y = 4 (8-X), дзе Y - даўжыня гарызантальнай часткі трубы, X - вышыня ўсмоктвання. Гэта значыць чатыры метры гарызантальнай часткі эквівалентныя аднаму метру ўздыму.

Звярніце ўвагу! З прыведзенага разліку можна зрабіць выснову, што павярхоўны помпа прызначаны для пад'ёму вады на вышыню да 8 метраў. Гэта дазваляе выкарыстоўваць гэта прылада для плота вады з адкрытых вадаёмаў, неглыбокіх пяшчаных свідравін і калодзежаў.

Па канструкцыі знешнія помпы дзеляць на тры асноўных выгляду:

1. Віхравыя. Найбольш кампактныя і недарагія прылады, здольныя ствараць досыць высокі ціск у сістэме, аднак яны маюць нізкі ККД - не больш за 45%. Выкарыстоўваюцца ў асноўным для паліву і адпампоўкі вады з затопленых памяшканняў, але нізкі ККД і невысокая надзейнасць не дазваляюць рэкамендаваць дадзеную разнавіднасць абсталявання ў якасці пастаяннага агрэгата для аўтаномнай сістэмы падачы вады;
2. Цэнтрабежныя. Больш дарагія і надзейныя прылады, якія ствараюць хоць і меншы, чым у віхравых, але цалкам дастатковую ціск для забеспячэння работы вадаправода. Маюць высокі паказчык ККД - да 92% - пры дастатковай для сталага выкарыстання надзейнасці, што дазваляе ўжываць гэты від абсталявання ў працы помпавых станцый падачы вады;

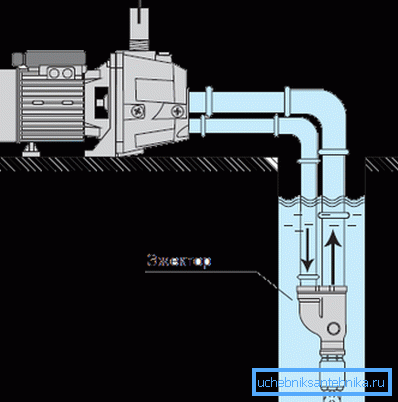

3. Эжекторные. Маюць два контуру цыркуляцыі вады: у першым контуры вадкасць падаецца ў сопла эжектора, дзе за кошт эфекту Бярнулі ствараецца рознасць ціскаў і з навакольнага асяроддзя - другога контуру - ўсмоктваецца вада. Гэта рашэнне дазваляе апусціць эжектора на глыбіню і вырашыць пытанне з абмежаваннем вышыні ўсмоктвання, але зараз для гэтых мэтаў выкарыстоўваюць больш эфектыўныя погружные агрэгаты, суадносіны кошт / якасць у якіх вышэй.

Як бачым, найбольш практычнымі апынуліся цэнтрабежныя канструкцыі помпаў, таму на іх мы спынімся падрабязней.

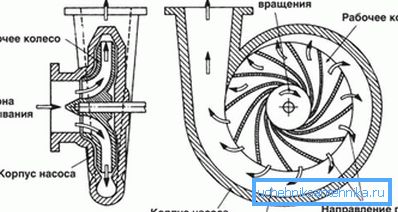

Уладкованы цэнтрабежны агрэгат дастаткова проста:

• На вале прывада рэдуктара жорстка замацаваны два дыскі, у цэнтры аднаго з якіх ёсць адтуліна;
• Адтуліну паведамляецца з междисковым прасторай, дзе впаяны нахільныя пласціны, якія ствараюць каналы ад цэнтра прасторы да яго краёў, якія звязаны з Калектарнай ёмістасцю (дыфузарам), сазлучанай з якія падаюць шлангам;
• Да адтуліны ў цэнтры дыска падлучаны всасывать шланг;
• Калі напоўніць всасывать шланг і междисковое прастору вадкасцю і прывесці прывад рэдуктара ў рух, а то і нахіленыя ў процілеглы кручэнню бок лапаткі пачнуць выштурхоўваць ваду ад цэнтра да бакоў прасторы паміж дыскамі за кошт цэнтрабежнай сілы;
• У выніку ў раёне цэнтра колы і всасывать адтуліны створыцца разрэджанне, а ў раёне краёў і паведамляецца з нагняталым шлангам дыфузарам - вобласць павышанага ціску;
• У гэтых умовах сістэма будзе імкнуцца да раўнавагі, і вада будзе выштурхоўваць ціскам з назапашвальнай ёмістасці ў боку колы ў нагняталае шланг, пры гэтым у цэнтры колы паўстане вакуум, і туды накіруецца вадкасць з всасывать шланга пад дзеяннем атмасфернага ціску.

У выніку ствараецца бесперапынная цыркуляцыя і ажыццяўляецца перакачка вады з адной кропкі ў іншую, чаго і трэба было дасягнуць. Аднак для працы ў сістэме аўтаномнага водазабеспячэння хаты з калодзежа павярхоўны агрэгат самастойна не выкарыстоўваюць, а збіраюць так званую помпавую станцыю, пра якую падрабязней у наступным параграфе.

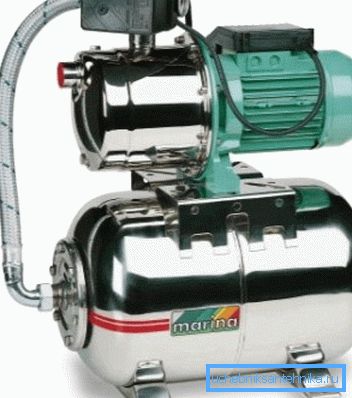

помпавая станцыя

Для нармальнай працы павярхоўнага помпы ў складзе сістэмы водазабеспячэння жылога дома яго падлучаюць да накапляльным баку і сістэме аўтаматычнага кіравання уключэннем. Гэта трэба для таго, каб знізіць колькасць пускаў агрэгата за адзінку часу.

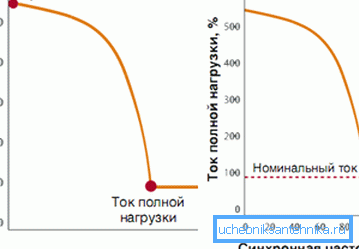

Справа ў тым, што пры ўключэнні харчавання на абмотцы рухавіка ўзнікаюць пікавыя значэння велічыні сілы току, якія называюць пускавымі токамі. Гэтыя токі наносяць разбуральнае ўздзеянне на прыладу, таму, з пункту гледжання працоўнага рэсурсу электрарухавіка, значна лепш, каб ён працаваў з найменшай колькасцю цыклаў пуску-выключэнні.

З іншага боку, пастаянная праца помпы не патрэбна і невыгодная эканамічна, так як ён спажывае немалая колькасць энергіі і спусташае свідравіну. Відавочна, што ў сістэме неабходна стварыць некаторы запас вады і ціску, якія будуць пакрываць пастаянныя ўключэння-выключэння сантэхнічных прыбораў і кранаў, і толькі пры падзенні гэтага ціску ніжэй пэўных значэнняў помпа будзе ўключацца і аднаўляць запас.

Адпаведна, пры дасягненні некаторага пікавага значэння ціску ў накапляльным баку помпа будзе аўтаматычна выключацца.

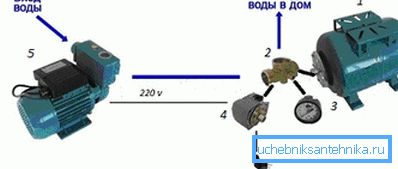

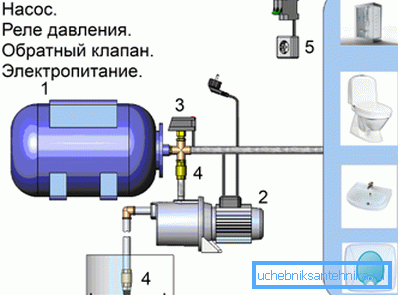

Так мы падышлі да прылады помпавай станцыі, і яе асноўнымі часткамі з'яўляюцца:

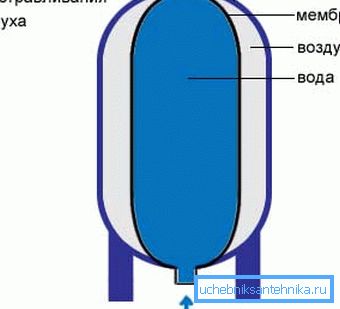

1. Гідраакумулятар або рэсівер. Ўяўляе сабой металічны або пластыкавы бак, усярэдзіне якога размешчана гумавая груша (мембрана). Вакол грушы знаходзіцца сьцісну- 3.5 атм. паветра, і падаваная ў грушу вада знаходзіцца пад пастаянным ціскам;
2. Рэле ціску. Наладжана на ніжняе і верхняе значэнне спрацоўвання, прычым пры дасягненні ніжняй мяжы клемы замыкаюць ланцуг, а пры дасягненні верхняга мяжы - размыкают. У выніку харчаванне помпы ўключаецца пры крытычным зніжэнні ціску ў баку, а пры аднаўленні максімальнага значэння выключаецца;
3. Манометр. Прылада для вымярэння ціску і кантролю налад рэле і аўтаматыкі;
4. Цэнтрабежны помпа;
5. Всасывать шланг з зваротным клапанам і фільтрам на канцы;
6. Які падае (нагняталае) шланг;
7. Пятивыводной штуцэр. Неабходны для камутацыі ўсіх пералічаных частак у адну сістэму.


Звярніце ўвагу! Пры дастатковым аб'ёме назапашвальнага рэсівера сістэма будзе дастаткова рэдка ўключаць насос, што значна падоўжыць тэрмін яго службы, а таксама падоўжыць тэрмін службы пускальнікаў рухавіка і клеммников. Акрамя таго, у сістэме вадаправода не будзе ўзнікаць пікавых значэнняў ціску і характэрных для іх гідраўдараў, што засцеражэ запорную арматуру і злучэнні труб.

Падключэнне помпавай станцыі да калодзежа

Калі вы плануеце падключыць павярхоўны помпа да калодзежа сваімі рукамі, вам дапаможа наша пакрокавая інструкцыя:

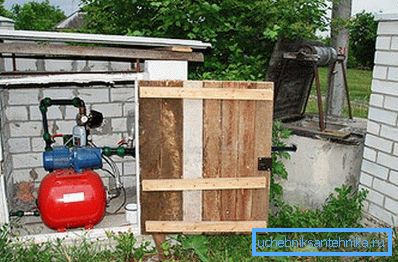

1. Помпавую станцыю (ці асобна насос) усталёўваюць на трывалае нерухомае падстава і фіксуюць ножкі балтамі ці анкерамі. Пад ўстаноўку рэкамендуюць укладваць гумовы кілімок для памяншэння вібрацыйнай актыўнасці апарата;

1. Выходную (якая падае) адтуліну помпы злучаюць з цалевым высновай пятивыводного штуцера шлангам ці напрамую;

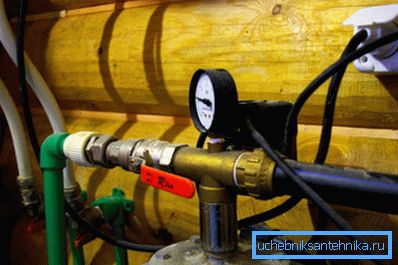

1. Бак гідраакумулятара таксама злучаюць з цалевым высновай штуцера з дапамогай мяккага шланга або напрамую;

1. Што застаўся цалевае адтуліну штуцера злучаюць з трубой ўнутранага вадаправода дома;

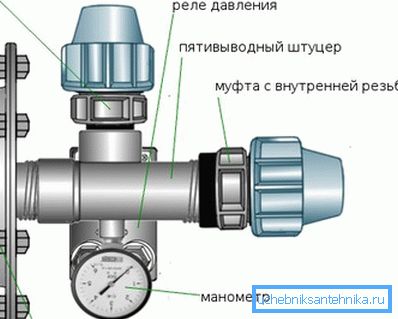

1. Да вусьця? цалі на штуцэру прыкручваюць манометр;

1. Рэле ціску далучаюць да пакінутаму незанятым апошняму адтуліны штуцера;

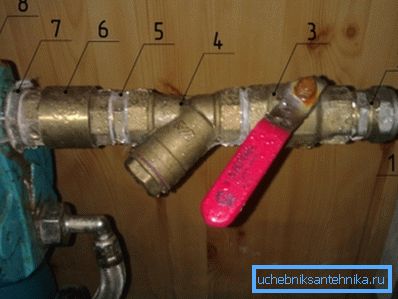

1. Ўсмоктваецца адтуліну помпы падлучаюць да водазаборных трубе;

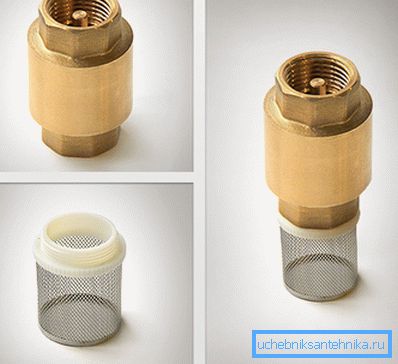

1. Канец водазаборных трубы забяспечваюць зваротным клапанам і фільтрам грубай ачысткі вады і апускаюць у калодзеж (адлегласць да дна - не менш метра);

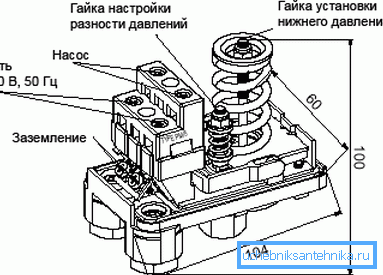

1. Шнур харчавання помпы падлучаюць да нармальна растуленым клем рэле ціску, а само рэле - да сеткавай разеткі 220 У;

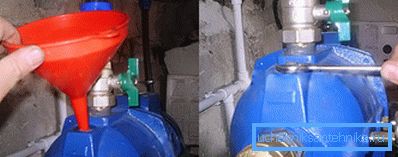

1. Працоўная прастора помпы запаўняюць вадой праз адмысловую адтуліну ў корпусе і вырабляюць пуск прылады;

1. Краны ў доме закрываюць і чакаюць напаўнення бака. Калі бак напоўніўся, і адбылося адключэнне помпы, засякаць ціск адсечкі па манометры;
2. Затым адмыкаюць краны і спускаюць ваду да тых часоў, пакуль помпа не ўключыцца зноў. Засякаецца ціск ўключэння;

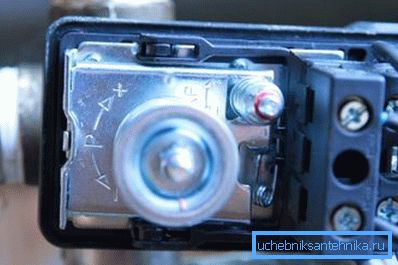

3. Нарэшце, звяраюць атрыманыя значэнні ціску з пашпартнымі дадзенымі рэсівера і, у выпадку неабходнасці, настройваюць рэле ціску.

Звярніце ўвагу! Усе месцы злучэння штуцера з трубамі варта забяспечыць муфтамі з прыцемках накладную гайкамі, а паміж штуцером і бакам, як і паміж штуцером і вадаправоднай трубой варта ўрэзаць шаравыя краны.

выснову

Павярхоўныя помпы шырока выкарыстоўваюць у сістэмах аўтаномнага водазабеспячэння для падачы вады з неглыбокіх свідравін і калодзежаў. З дапамогай нашага кіраўніцтва вы зможаце самастойна падключыць і наладзіць сістэму дастаўкі вады са студні ці іншай крыніцы. Глыбей вывучыць пытанне можна з дапамогай відэа ў гэтым артыкуле.
