Пластыкавыя каналізацыйныя калодзежы: асаблівасці

Для забеспячэння доступу да трубаправодаў з мэтай іх праверкі, прафілактыкі і рамонту выкарыстоўваюцца бетонныя і пластыкавыя студні для каналізацыі. Выбар таго ці іншага варыянту пры праектоўцы каналізацыйнай сістэмы абумоўліваецца асаблівасцямі эксплуатацыі, фінансавымі магчымасцямі і шэрагам іншых фактараў.

Ніжэй мы падрабязна разгледзім менавіта пластыкавыя вырабы, а таксама нададзім увагу асаблівасцям іх мантажу.

прызначэнне калодзежаў

Як мы адзначылі вышэй, галоўная функцыя любога каналізацыйнага калодзежа - забяспечыць доступ да трубаправода без правядзення земляных работ.

Пры гэтым у залежнасці ад месца размяшчэння гэтай дэталі вылучаюць наступныя групы:

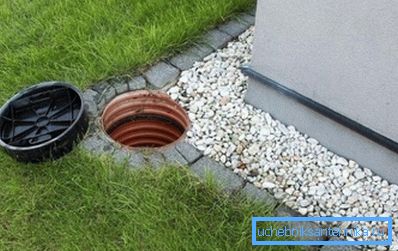

• Назіральныя, яны ж рэвізійныя. Ўсталёўваюцца на роўных участках трубаправода праз пэўны інтэрвал. Асноўная функцыя назіральных калодзежаў - даць магчымасць пракантраляваць стан трубы, і пры неабходнасці вызначыць месца засора. Крок мантажу рэвізійных кропак для магістраляў дыяметрам да 110 мм складае 20 метраў, да 150 мм - 35-40 метраў.
• Паваротныя. Як відаць з назвы, мантуюцца на участках, дзе каналізацыйная труба паварочвае. Без іх абысціся нельга, паколькі менавіта на паваротах хуткасць патоку зніжаецца, і ўзрастае рызыка адукацыі коркі.
• Вузлавыя. Забяспечваюць скрыжаванне некалькіх магістраляў. Часцей за ўсё выкарыстоўваюцца ў прамысловасці, паколькі ў прыватным будаўніцтве такія сітуацыі сустракаюцца рэдка.
• Перепадные. Прымяняюцца для афармлення злучэння двух труб, якія размяшчаюцца на рознай вышыні.

Звярніце ўвагу! У мэтах эканоміі трэба ўладкоўваць шматфункцыянальныя сістэмы, аб'ядноўваючы, напрыклад, паваротную кропку з месцам рэвізіі. У гэтым выпадку агульны кошт сістэмы атрымаецца некалькі ніжэй.

Згодна з нарматыўным дакументам, падобныя канструкцыі абавязкова ўсталёўваюцца:

• На участках павароту.
• Пры злучэнні некалькіх труб або ў месцы стыкоўкі трубы з магістраллю.
• У месцы змены дыяметра або ўхілу трубы.

Як бачыце, спектр прымянення дадзеных дэталяў даволі шырокі. Ніжэй мы пастараемся разабрацца ва ўсіх нюансах іх канструкцыі.

Вырабы з пластыка

матэрыялы

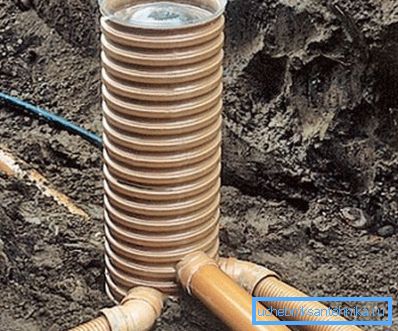

Як мы адзначалі вышэй, студні для каналізацыйных сетак могуць вырабляцца як з жалезабетону, так і з пластыка. Пры гэтым менавіта палімерныя вырабы ў апошні час карыстаюцца найбольшай папулярнасцю.

На сучасны рынак падобныя канструкцыі выйшлі каля 20 гадоў таму. На сённяшні дзень яны замянілі бетон прыкладна ў 40% каналізацыйных сетак Еўропы. У нас гэты паказчык істотна ніжэй (спадзяемся - пакуль), але паступова доля пластыкавых назіральных шахт павышаецца.

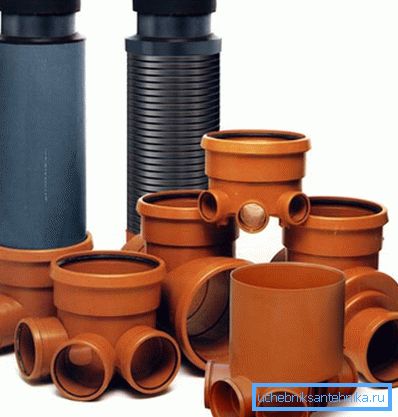

Для вытворчасці дадзеных дэталяў могуць выкарыстоўвацца наступныя сінтэтычныя матэрыялы:

• полівінілхларыду. Адрозніваецца высокай трываласцю, аднак пры моцным паніжэнні тэмпературы становіцца далікатным.
• поліэтылен. Эластычны, але дрэнна пераносіць працяглыя статычныя нагрузкі, губляючы трываласць на сугібах.
• поліпрапілен. Валодае высокімі эксплуатацыйнымі складамі, аднак высокая цана выступае абмяжоўвалым фактарам пры распаўсюдзе гэтых вырабаў.

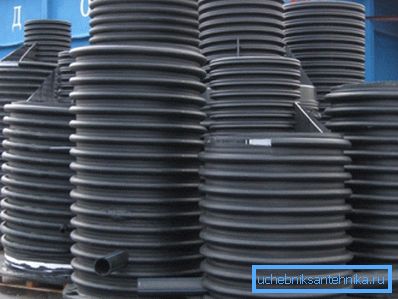

Таксама адносна нядаўна набылі папулярнасць сістэмы на аснове камбінаваных матэрыялаў і прылады, у якіх апорнымі элементамі выступаюць трубы вялікага дыяметра. Прыкладам могуць служыць студні каналізацыйныя пластыкавыя з труб КОРСИС, гафрыраваныя корпуса якіх забяспечваюць выдатную апорную здольнасць.

асаблівасці канструкцыі

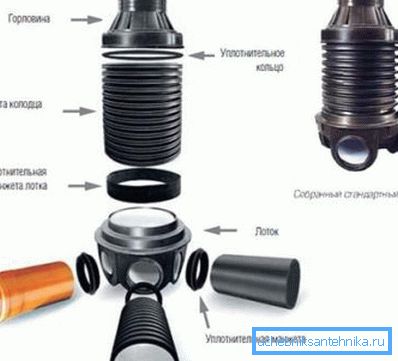

Тыпавой калодзеж складаецца ўсяго з некалькіх дэталяў:

• Гарлавіны, якая мантуецца ўпоравень з паверхняй зямлі. Звычайна гарлавіна забяспечваецца мацавання для ўстаноўкі люка. (Гл. Таксама артыкул Асаблівасці пластыкавага люка для студні.)
• Шахты, якая злучае гарлавіну з ніжняй, працоўнай часткай.
• Латка, у якім ажыццяўляецца злучэнне праведзеных труб.

Што тычыцца канструктыўных схем, то іх таксама няшмат.

Да найбольш часта сустракаюцца элементам канструкцыі адносяць наступныя:

• Тэлескапічная трубка, свабодна перамяшчаецца адносна шахты. Выкарыстанне тэлескопа з седлавінай для мантажу люка дазваляе мантаваць калодзеж на патрэбнай глыбіні, палягчаючы пазіцыянаванне дэталяў.
• Канічная частка злучае латок з шахтай або гарлавінай. Прымяненне канічных перахаднікоў дазваляе мантаваць вялікія латкі пад люкамі стандартнага памеру.
• Цела калодзежа можа быць як суцэльным (тады для яго вырабу выкарыстоўваецца труба), так і зборным. Зборныя канструкцыі складаюць з кольцаў, якія герметычна злучаюцца адзін з адным на этапе мантажу.

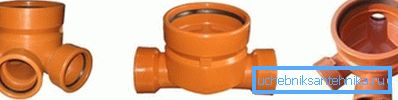

• Ніжнюю частку латка часта сумяшчаюць з кіне - адмысловым разветвителем для некалькіх труб. Кіне трэба падбіраць у залежнасці ад канфігурацыі каналізацыйнай сеткі, каб у нас не заставалася свабодных патрубков.

перавагі вырабы

Апісаны вышэй канструкцыі маюць шэраг пераваг, якія дазваляюць ім паступова выцясняць з рынку бетонныя вырабы аналагічнага прызначэння.

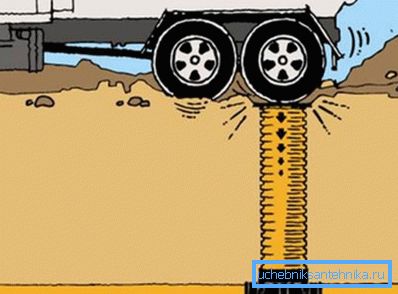

• Корпус адрозніваецца высокай механічнай трываласцю.
• Сценкі труб і латкоў ўстойлівыя да ўздзеяння хімічна актыўных рэчываў.
• Канструкцыя гарлавіны, шахты і кіне дае магчымасць рэалізаваць практычна герметычныя злучэння з мінімальнымі працавыдаткамі.
• Выкарыстанне пластыка ў якасці асноўнага матэрыялу, а таксама прымяненне гофротрубы для вырабу апорных элементаў дазваляе вырабляць канструкцыі самай рознай формы і памеру.

• Адносна невялікая маса вырабаў істотна палягчае мантаж.

тэхналогія ўстаноўкі

Калі вы зрабілі выбар менавіта на карысць пластыка і набылі калодзеж, габарыты якога адпавядаюць вашым задачам, яго можна ўсталяваць сваімі рукамі.

Алгарытм дзеянняў у гэтым выпадку такі:

• Для пачатку выкопваем катлаван, глыбіня якога на 30 гл перавышае вышыню студні.

Савет! Неабходна падабраць глыбіню так, каб пракладзеныя трубаправоды ўваходзілі ў кіне без перападу вышыні. Рабіць гэта лепш яшчэ на этапе праекціроўкі ўсёй сістэмы.

• Дно катлавана старанна выраўноўваем. На выраўнаваную паверхню насыпаем пласт пяску, змешанага з жвірам. Таўшчыня пласта пасля шлягі павінна скласці да 20 см.
• Па-над пяшчанай падушкі заліваем бетонную сцяжку. Таўшчыня сцяжкі складае ад 50 да 100 мм.

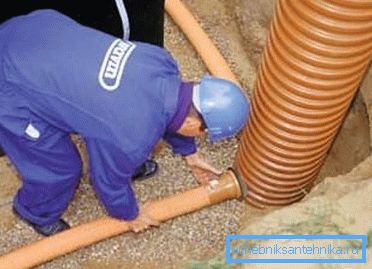

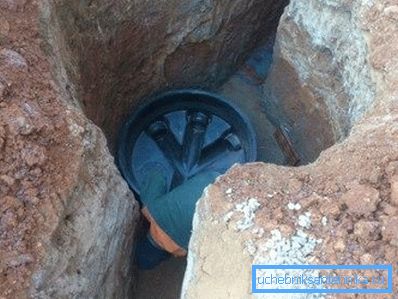

• Пасля высыхання бетону усталёўваем дно студні ці латок з кіне. Да кіне далучаем трубы, забяспечваючы герметычнасць усіх стыкаў дапамогай гумовых муфт.

• Пры неабходнасці выконваем подрезку гарлавіны да патрэбнага ўзроўню. Як правіла, матэрыял добра рэжацца звычайнай пілой.

Савет! Распілоўванне варта праводзіць па сярэдняй лініі выступоўцы рэбры гофротрубы.

• Злучаем дно з вертыкальнай часткай (тэлескапічнай трубой або гафрыраванай гарлавінай), герметизируя стык сіліконам. Зверху усталёўваем вобад і века люка. (Гл. Таксама артыкул Пластыкавая вечка для студні: як ўсталяваць.)

Далей нам неабходна засыпаць зазор паміж сценкамі катлавана і самім калодзежам. Інструкцыя рэкамендуе праводзіць засыпанне папластова, пясчана-гравійнай сумессю з даданнем гліны.

выснову

Каналізацыйныя калодзежы з пластыка з'яўляюцца паўнавартаснай заменай традыцыйным бетонным канструкцыям. Больш за тое, па шэрагу параметраў (даўгавечнасць, прастата ў мантажы і г.д.) яны сур'ёзна пераўзыходзяць сістэмы з жалезабетонных кольцаў. Падрабязна вывучыць гэтыя вырабы вы зможаце, прагледзеўшы відэа ў гэтым артыкуле.
