Погружные помпы для свідравін: першае знаёмства

Як уладкованы свідравін помпа? Па якіх характарыстыках і як падабраць погружной помпа для свідравіны? На што варта звярнуць асаблівую ўвагу пры яго мантажы?

У артыкуле мы паспрабуем адказаць на гэтыя і некаторыя іншыя пытанні.

Ўмовы працы

У якіх умовах працуюць бытавыя свідравіны помпы?

Разуменне гэтага дасць нам больш дакладнае ўяўленне пра тое, якія характарыстыкі найбольш важныя пры ацэнцы прылады.

• Для астуджэння электраматора выкарыстоўваецца вада, перапампоўваюць помпай. На якасць астуджэння ўплывае, сярод іншага, зазор паміж корпусам прылады і сценкамі свідравіны: занадта малое адлегласць непажадана. Мала таго: у гэтым выпадку ёсць рызыка заклінаваць выраб пры апусканні або выманні.
• Помпа падвешаны на некаторай адлегласці ад дна свідравіны; пры гэтым вялікую частку часу вадзяны слуп над ім складае некалькі метраў. Такім чынам, кампенсуюцца непазбежныя сезонныя ваганні ўзроўню грунтавых вод.
• Абслугоўванне, мякка кажучы, абцяжарана. Выняць выраб з глыбіні ў некалькі дзесяткаў метраў - сама па сабе нетрывіяльная задача; дэфармацыя ствала свідравіны цалкам можа зрабіць яе немагчымай.

Звярніце ўвагу: калі ўстаноўка погружной помпы ў свідравіну сваімі рукамі цалкам выканальная, то яго ўздым пры дэфармацыі обсадной трубы цалкам можа запатрабаваць прыцягнення свідравой тэхнікі.

• Напор, які павінен ствараць наш агрэгат, не абмежаваны адлегласцю да паверхні. Неабходны лішак, які дазволіць не толькі стварыць ціск, дастатковую для працы зліўных бачкоў і змяшальнікаў, але і пераадолее гідраўлічны супраціў труб.

класіфікацыя

Такім чынам, якімі бываюць абмяркоўваюцца намі прылады?

віхравы

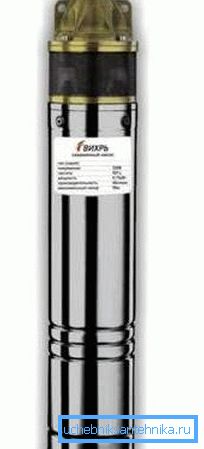

Яго канструкцыя даволі простая: крыльчатка стварае залішні ціск на адлегласці ад восі кручэння; ўздоўж восі, наадварот, узнікае разрэджанне, якое забяспечвае водазабор са свідравіны. Здавалася б, схема простая і адмоваўстойлівасці, дзякуючы чаму цана помпы будзе мінімальнай, а тэрмін службы - вялікім.

Аднак, як заўсёды, д'ябал хаваецца ў дэталях.

Успомніце, які напор павінен ствараць гэты агрэгат. У дзясяткі метраў, праўда? Для таго, каб забяспечыць на выхадзе залішні ціск у 7-9 кгс / см2, зазор паміж крыльчаткой і корпусам павінен вылічвацца долямі міліметра - інакш вада будзе проста-проста ганяцца па крузе.

Калі трапленне буйных часціц, якія могуць заклінаваць крыльчатку, можа папярэдзіць фільтр грубай ачысткі на ўваходзе, то, што рабіць з дробнымі абразівамі? Яны зношваюць лопасці і разбіваюць корпус; у выніку патрабуецца дарагі рамонт, зводзіцца да поўнай замены помпавай часткі.

Капітан Відавочнасць падказвае: віхравыя помпы выкарыстоўваюць толькі для свідравін з выключна чыстай вадой, якая змяшчае не больш за 30 грамаў прымешак на кубаметр аб'ёму.

вінтавой

Шрубавыя свідравіны помпы - поўная супрацьлегласць віхравым ў плане пераборлівасці ў адносінах да прымешкам. Яны спраўляюцца з уздымам вадкасці, якая змяшчае да 50 адсоткаў пяску і іншых завісяў. За кошт чаго гэта дасягаецца?

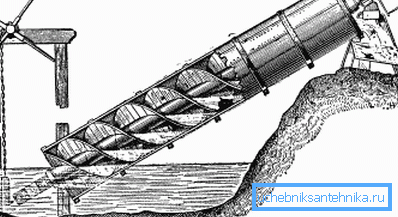

У аснове канструкцыі - шруба Архімеда (ці чарвяк), канструктыўны элемент, ужыты старажытнагрэцкім вынаходнікам для пад'ёму вады яшчэ ў антычныя часы. Круцячыся, ён стварае дынамічна якія перамяшчаюцца вобласці высокага ціску.

Такая прылада спараджае некалькі канструктыўных асаблівасцяў.

• Патрэба ў асобным маторы, роўна як і праблемы з яго гідраізаляцыяй, адпадае. Верціцца чарвяк сам з'яўляецца ротарам электраматора, а корпус - яго статарам.
• ККД прылад складае ўсяго 50-70 адсоткаў, што яшчэ горш, чым у канкуруючых рашэнняў. Частка энергіі траціцца на бескарыснае перамешванне і нагрэў вады: ўласнае гідраўлічны супраціў помпы вельмі вяліка.
• Прадукцыйнасць таксама прыкметна ніжэй, чым у канкурэнтаў.
• Вада на выхадзе патрабуе абавязковай фільтрацыі. Зрэшты, прылады гэтага тыпу часцей ужываюцца не для пастаяннай эксплуатацыі ў свідравінах, а для іх прачысткі пры заиливании або падчас перадэксплуатацыйную падрыхтоўкі.
• Ад зазору паміж чарвяком і корпусам (так званай компрессіонные падганяння) залежыць прадукцыйнасць помпы. Чым шчыльней падагнаныя дэталі, тым вышэй прадукцыйнасць і напор на выхадзе.

Аднак: рэсурс статара пры гэтым шматкроць зніжаецца з-за нарастальнай ступені механічнага зносу.

• Калі ротары робяцца максімальна цвёрдымі і зносаўстойлівымі (як правіла, выкарыстоўваецца нержавеючая сталь), то для ўнутраных абалонак статараў шырока прымяняюцца эластычныя матэрыялы, у тым ліку склады на аснове каўчук.

мембранны

Таннасць прылад гэтага тыпу - па-за канкурэнцыяй. Яе прычына - у прастаце канструкцыі: эластычная мембрана прыводзіцца ў рух саленоідам, на які кіруючай схемай з высокай частатой падаецца харчаванне; шарыкавыя клапаны прымушаюць ваду рухацца ў патрэбным кірунку, блакуючы яе перасоўванне пры зваротным ходзе мембраны.

Нягледзячы на ​​таннасць, патэнцыйнаму пакупніку можна рэкамендаваць трымацца ад мембранных помпаў як мага далей.

З чым звязаная гэтая інструкцыя?

• Рэсурс мембраны абмежаваны, незалежна ад яе якасці і ужытага для вырабу матэрыялу. Яна дэфармуецца ў працэсе працы, што непазбежна ў пэўны момант прыводзіць да яе разбурэння. Падымаць помпа для абслугоўвання, як мы памятаем, задавальненне сумніўнае.
• Заклиненный пяском або невялікім каменьчыкам шарыкавы клапан прыводзіць да халасты працы помпы з вельмі хуткім выхадам са строю саленоіда.

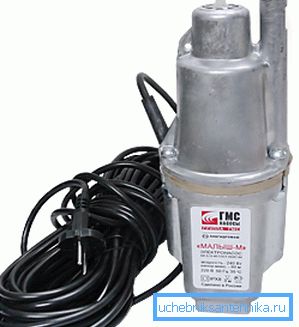

• Напор і прадукцыйнасць такога вырабы - ніжэй усякай крытыкі. Тыповы прадстаўнік гэтага класа - айчынны Маляня - шырока ўжываўся некалькі дзесяцігоддзяў таму ў дачных калодзежах і неглыбокіх свідравінах; цяпер усё мембранныя прылады практычна выцесненыя наступным тыпам помпаў - цэнтрабежнымі.

цэнтрабежны

Менавіта па гэтай схеме працуе вялікая частка прадаюцца цяпер прылад. Канструктыўна яны моцна нагадваюць віхравыя; аднак зазор паміж крыльчаткой і корпусам значна больш, што робіць канструкцыю менш адчувальнай да прымешкам. Часціцы памерам да 2 міліметраў і колькасць завісяў да 150 грамаў на кубаметр праблем не ствараюць.

Як забяспечваюцца патрэбны напор і прадукцыйнасць? Бо, здавалася б, відавочна, што асноўныя тэхнічныя характарыстыкі погружной помпаў для свідравін - напор і прадукцыйнасць - пры павелічэнні зазору паміж крыльчаткой і корпусам павінны катастрафічна пагоршыцца, ці не так?

Праблема вырашана проста і хупава. На вале рухавіка паслядоўна ўстаноўлена некалькі прыступак, кожная з якіх складаецца з працоўнага кола і дыфузара. Кожная прыступку павялічвае напор на 5 - 10 метраў; у выніку залішні ціск на выхадзе можа складаць 20 і больш атмасфер.

выбар

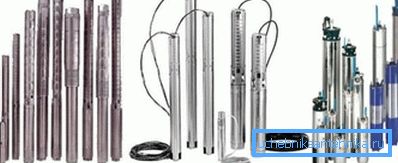

Такім чынам, свідравіна прасвідравана, обсадная труба ўстаноўлена. Мы - у краме і збіраемся набыць прыладу, якое ў наступныя некалькі гадоў забяспечыць нас вадой - пітной і прызначанай для гаспадарчых патрэб. На што звярнуць увагу пры куплі?

напор

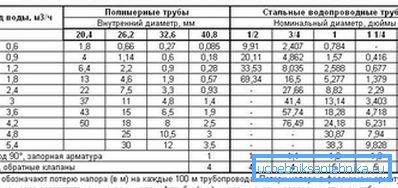

Намінальны напор павінен быць не менш неабходнага; аднак значнае яго перавышэнне таксама непажадана: вынікам стане не толькі залішняя расход электраэнергіі, але і патэнцыйныя праблемы з гнуткімі падводкамі (яны не занадта устойлівыя да высокіх працоўных цісках).

Як разлічыць патрэба?

1. Бярэцца глыбіня размяшчэння помпы. Мінімальная адлегласць ад дна свідравіны - каля метра; з улікам ваганняў ўзроўню грунтавых вод рэкамендуецца апускаць помпа прыкладна на 5 - 10 метраў ад паверхні вады. Глыбіня пустой і запоўненай вадой частак ствала лёгка промеряются вяроўкай са свінцовым грузілам - досыць вымераць сухую і вільготную частка вяроўкі.
2. Да атрыманага значэнню дадаецца 30 метраў. Залішняя напор павінен стварыць неабходнае для нармальнай працы змяшальнікаў і заліўных клапанаў ціск у вадаправодзе.
3. Да выніку дадаецца 10% на няўлічаныя страты.

Так, для помпы, пагружанага на глыбіню 40 метраў, пажаданы намінальны напор ў (40 + 30) * 1,1 = 77 метраў.

Звярніце ўвагу: на практыцы вынік акругляецца ў большы бок да дзясяткаў метраў. У нашым выпадку варта набыць прылада з намінальным напорам 80 м.

прадукцыйнасць

У ідэале яна павінна быць больш пікавай патрэбы сям'і ў вадзе, але не перавышаць дэбіт свідравіны. Для сям'і з 4 чалавек звычайна бярэцца прылада прадукцыйнасцю каля 50 літраў у хвіліну; неабходнасць паліву прысядзібнага ўчастка павялічвае гэты значэнне прыкладна ўдвая.

Як вызначыць (хай нават прыблізна) дэбіт свідравіны?

1. Вызначаем вышыню вадзянога слупа над помпай. Промерять яе, як мы ўжо ведаем, нескладана грузілам на вяроўцы.
2. Адпампоўваць свідравіну цалкам.
3. Высвятляем, за які час узровень вады адновіцца. Для гэтага робім перыядычныя прамеры з невялікім інтэрвалам.

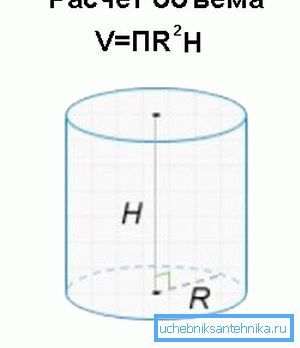

4. Дзелім аб'ём адпампаваць і пасля якая паступіла ў свідравіну на мінулы час. Як вылічыць аб'ём вадзянога слупа вядомай вышыні? Ён роўны твору гэтай вышыні на квадрат радыусу обсадной трубы і на лік пі. Так, слуп вышынёй 10 метраў пры дыяметры 10 гл мае аб'ём 10х (0,05 ^ 2х3.1415) = 0,0785 м3, або 78,5 літраў.

дыяметр

У большасці выпадкаў ён роўны 4 цалям (прыкладна 10 сантыметраў); аднак у асартыменце вытворцаў ёсць і 3-цалевыя мадэлі.

Заўважце: пры роўных характарыстыках помпа меншага дыяметра звычайна даражэй. Чым менш габарыты матора, тым цяжэй забяспечыць неабходны крутоўны момант.

вытворца

Як правіла, прадукцыя знакамітых вытворцаў (Grundfos, Pedrolo, Wilo і гэтак далей) служыць даўжэй і стварае уладальнікам куды менш праблем. На выпадак адмовы абсталявання кампаніі маюць развітыя сеткі сэрвісных цэнтраў.

мантаж

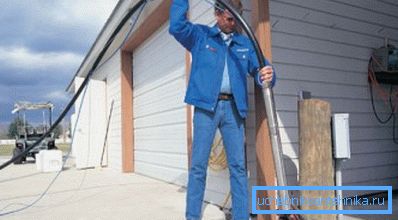

Уласна мантаж погружной помпы ў свідравіну выглядае так:

1. Свідравіна прапампоўваецца, ачышчаючыся ад пяску і глею. Зразумела, пры наяўнасці такой магчымасці.
2. На выходным патрубке помпы хамутом мацуецца пластыкавая труба для транспарціроўкі вады. Акрамя таго, прылада падвешваецца на сталёвым тросе з антыкаразійнай абаронай.
3. Затым агрэгат апускаецца ў ствол свідравіны. Нагадаем: адлегласць да дна не павінна быць менш метра, інакш высокая верагоднасць захопу глею і пяску.

1. Трос надзейна фіксуецца на оголовков. Труба для вады і кабель заводзяцца ў дом.

Увага: труба пракладваецца ніжэй узроўня прамярзання грунта.

Пры падключэнні да вадаправода, аднак, варта ўлічыць шэраг нюансаў.

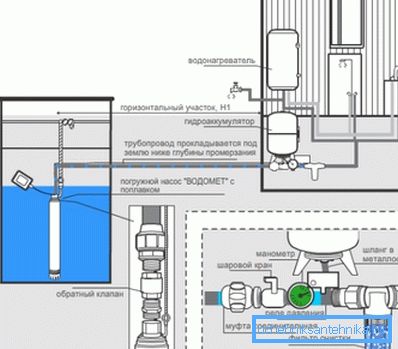

• Калі зваротны клапан не прадугледжаны ў канструкцыі самога помпы, ён усталёўваецца пасля яго. Без клапана пры прыпынку матора вада з вадаправода будзе злівацца ў свідравіну.
• Вельмі пажаданая ўстаноўка гідраакумулятара. Ён дазволіць згладзіць пікі выкарыстання вады; акрамя таго, пры яго наяўнасці помпа будзе прастойваць істотную частку часу, што зэканоміць і электраэнергію, і яго рэсурс.
• Прылады высокай магутнасці патрабуюць наяўнасці пускальніка, плаўна які павялічвае пускавы ток.

заключэнне

Спадзяемся, што выбар і мантаж не выклічуць у чытача сур'ёзных цяжкасцяў. Відэа ў гэтым артыкуле забяспечыць дадатковай карыснай інфармацыяй. Поспехаў!
