Помпавая станцыя для свідравіны: прылада, разнавіднасці,

Для абслугоўвання свідравін выкарыстоўваюць рознае помпавае абсталяванне: гэта і павярхоўныя апараты з гідраакумулятарам або накапіцельнымі бакамі, і погружные прылады, і механічныя помпы.

Мы хочам распавесці пра помпавыя станцыі для свідравін, якія адносяцца да павярхоўным сістэмах падачы вады.

помпавая станцыя

прылада

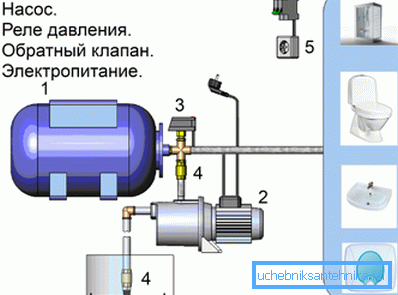

У агульным выглядзе тыповая помпавая станцыя ўяўляе сабой сістэму, якая складаецца з такіх асноўных элементаў:

• Гідраакумулятар. Гэта бак, у які помпай нагнятаецца вада да пэўнага ціску, які дазваляе сістэме абслугоўваць патрэбы вадаправода. Гэта прылада дазваляе пазбегнуць пастаянных пускаў рухавіка помпы і забяспечыць у сістэме стабільнае ціск і напор;
• Помпа. У гэтай якасці часцей за ўсё выкарыстоўваюць цэнтрабежныя самовсасывающие або віхравыя агрэгаты. Сістэма падачы можа быць абсталявана выносным або унутраным эжектором, які павышае магчымасць ўсмоктвання за кошт эфекту Бярнулі, пры гэтым зніжаючы агульную прадукцыйнасць сістэмы;

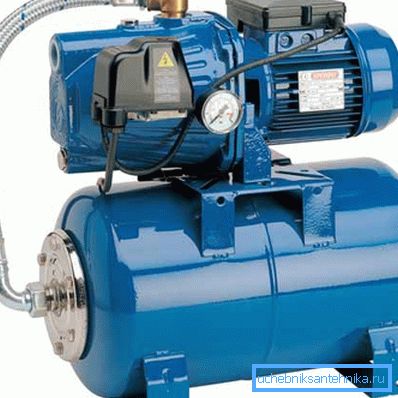

• Рэле ціску. Тут мы бачым элемент сістэмы аўтаматычнага кіравання, які наладжваецца такім чынам, што пры павышэнні ціску вышэй зададзенай велічыні рэле выключае падачу электрасілкавання на рухавік помпы, а пры падзенні ціску ніжэй зададзенага значэння - рухавік зноў ўключаецца;
• Зваротны клапан. Гэты элемент сістэмы не дазваляе вадкасці цечу ў зваротным кірунку і пакідаць акумулятарны бак або патрубок запампоўкі вады, бо пры трапленні паветра ў сістэму помпа можа выйсці з ладу;
• Вузел падлучэння электрасілкавання. Ўяўляе сабой звычайны аднафазны або трохфазны (у залежнасці ад канструкцыі) штэкер для адпаведнай разеткі, а таксама змяшчае засцерагальнікі і сістэму зазямлення.

Гідраакумулятар уладкованы вельмі проста: усярэдзіне сталёвага балона размешчана гумавая груша, вакол якой знаходзіцца сціснутае паветра. Груша злучаная з уваходным адтулінай, куды праз зваротны клапан нагнятаецца вада, і адкуль гэтая вада паступае ў сістэму вадаправода пры адкрытым кране змяшальніка або іншага сантэхнічнага прылады.

Пры нагнятанні вады груша павялічваецца ў аб'ёме, сціскаючы паветра ў балоне. Такім чынам, кінэтычная энергія рухавіка помпы запасіцца ў выглядзе патэнцыйнай энергіі сціснутага газу, які імкнецца выціснуць вадкасць з грушы. На ўваходзе ў балон усталёўваюць рэле ціску, якое урэзана ў разрыў ланцуга харчавання рухавіка помпы.

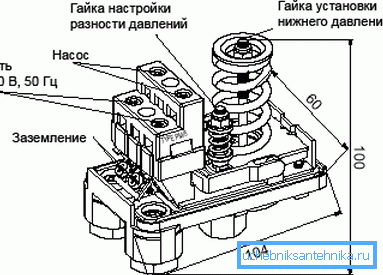

З дапамогай спецыяльных гаек рэле рэгулююць такім чынам, каб пры дасягненні верхняга мяжы ціску рэле размыкать ланцуг, і рухавік выключаўся. Затым, пры адпампоўванні вады ў вадаправод у працэсе яго эксплуатацыі ціск у балоне акумулятара падае, і пры дасягненні ўсталяванага наладчыкам ніжняй мяжы ціску рэле замыкае ланцуг, і рухавік пачынае нагнятаць ваду ў грушу акумулятарнага балона зноў.

Звярніце ўвагу! У канструкцыі помпавай станцыі рэалізаваны прынцып самарэгуляцыі або аўтаматычнага кіравання сістэмай. Значэння ціску ўключэння і выключэнні помпы вызначаюць зыходзячы з параметраў вадаправода, колькасці кропак плота вады, прадукцыйнасці свідравіны і іншых параметраў.

разнавіднасці

Каб даведацца, як выбраць помпавую станцыю для свідравіны, нам прыйдзецца разабрацца ў разнавіднасцях станцый і зразумець, у чым іх адрозненні.

Існуе тры асноўных выгляду сістэм у залежнасці ад канструкцыі сістэмы ўсмоктвання вадкасці:

1. Сістэма з прамым усмоктваннем. Помпа стварае разрэджанне ў водазаборных трубе, і атмасферны ціск выціскае вадкасць у гэтую трубу. Праблема сістэмы ў тым, што ў сілу абмежаванага ціску паветра ў атмасферы нашай планеты (каля 1013, 25 гПа) слуп вады, які гэта ціск здольна выпхнуць ўверх, складае крыху больш за 10 метраў;
2. Сістэма з убудаваным эжектором. Тут адбываецца непрамое ўсмоктванне вады: насос стварае брую, якая пры праходжанні праз сопла эжектора стварае ў камеры ўсмоктвання паніжаны ціск і пад яго дзеяннем ўцягвае ваду з свідравіны. Плюс гэтай сістэмы ў тым, што помпа застрахаваны ад сухога ходу, бо ён бесперапынна пампуе ваду ў контуры рэцыркуляцыі;

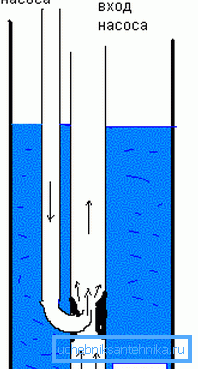

3. Сістэма з вынасных эжектором. У гэтым выпадку канструкцыя мяркуе апусканне эжектора ў свідравіну, і цяпер вышыня слупа нас не хвалюе, так як апарат размешчаны недалёка ад люстэрка вады. Тут ўсмоктванне таксама ажыццяўляецца за кошт эфекту Бярнулі непрамым спосабам, але прадукцыйнасць і ККД сістэмы падае на карысць магчымасці пад'ёму вады з вялікай глыбіні.

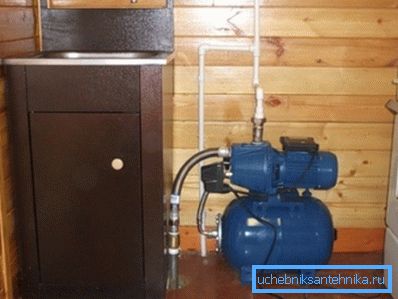

Першую разнавіднасць сістэмы можа выкарыстоўваць помпавая станцыя для абісінскіх свідравіны, так як яе глыбіня не перавышае магчымасцяў атмасфернага ціску. Таксама гэтая сістэма падыходзіць для неглыбокіх пяшчаных крыніц, але калі іх глыбіня дасягае 15 метраў (усе, што больш 9), то працаваць такая станцыя не будзе.

Другая разнавіднасць мае тую ж вобласць прымянення, што і першая, проста яна абаронена ад паломак помпы з-за патраплення ў трубаправод паветраных коркаў. Гэта больш прагрэсіўная канструкцыя, але і цана яе вышэй.

Сістэма з вынасных (погружным) эжектором дазваляе пампаваць ваду з глыбіні каля 40 метраў. Часцей за ўсё такі варыянт выкарыстоўваюць на глыбіні 20 метраў або 25 метраў, але прадукцыйнасць такога помпы абмежаваная невысокім ККД і таму для гаспадарак з вялікай колькасцю кропак плота вады падыходзіць дрэнна.

Таксама існуюць канструкцыі, дзе замест гідраакумулятара выкарыстаны назапашвальны бак, у якім ўключэнне і адключэнне помпы вырабляецца з дапамогай поплавкового механізму. Такая мадэль лічыцца маральна састарэлай, так як пры выхадзе паплаўка з ладу вада будзе падпальваць ваш дом, і падрабязна на ёй спыняцца мы не будзем.

Для зручнасці разліку спажывання вады вадаправодам дома мы склалі табліцу з сярэднімі значэннямі спажывання розных сантэхнічных прыбораў:

Калі вы складзеце расход ўсіх вашых водазаборных кропак, то атрымаеце неабходную прадукцыйнасць, патрабаваную для адначасовай працы ўсіх кранаў.

Звярніце ўвагу! Для вызначэння неабходнага віду абсталявання вам варта ведаць ўзровень люстэрка вады ў свідравіне (дынамічны ўзровень), а таксама патрабаваную прадукцыйнасць вадаправода. Ведаючы гэтыя параметры, вы лёгка падбераце патрэбны агрэгат.

перавагі

Як вядома, для абсталявання ваданосных свідравін выкарыстоўваюць не толькі павярхоўныя станцыі, але і глыбінныя помпы. Якія ж перавагі маюць вонкавыя агрэгаты перад Погружные?

Іх не шмат, але яны цалкам істотныя:

• Самае галоўнае перавага - гэта невысокі кошт у параўнанні з дарагімі глыбіннымі апаратамі. Калі ў вас няма неабходнасці забяспечваць большую прадукцыйнасць або пампаваць ваду з вялікай глыбіні, то марнавацца на апускаць абсталявання для свідравіны асаблівага сэнсу няма;
• Павярхоўнае размяшчэнне дазваляе забяспечыць лёгкі і зручны доступ да абсталявання для догляду за ім і рамонту ў выпадку паломкі або аварыі. Для ажыццяўлення чыстак або наладак глыбінных помпаў свідравін іх прыходзіцца здабываць з обсадной трубы, што даволі клапотна і не заўсёды проста;
• Пры выхадзе агрэгата з ладу яго можна лёгка замяніць, балазе кошт замены такога помпавага абсталявання для свідравіны будзе не моцна біць па сямейным бюджэце, а складанасць работ даступная нават дылетанту;
• Апарат з убудаваным або выносным эжектором не баіцца траплення паветра ў сістэму, так як контур рэцыркуляцыі напаўняе вадой всас помпы пастаянна;

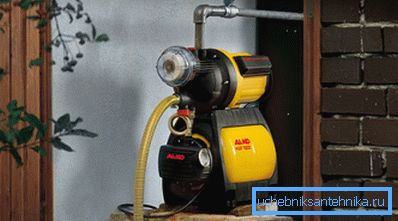

• Шматлікія мадэлі станцый можна выкарыстоўваць як пераносны варыянт для паліву агародаў або іншых мэтаў.

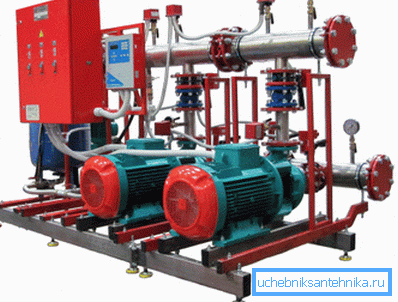

Звярніце ўвагу! Як відаць з характарыстык, павярхоўныя сістэмы падачы вады мэтазгодна выкарыстоўваць на дачы, у невялікай гаспадарцы, у прыватным домаўладанні з невялікім расходам вады. Для абслугоўвання артэзіянскіх свідравін або вельмі буйных гаспадарак такія станцыі не падыходзяць.

недахопы

Як і любое іншае абсталяванне, паверхневыя прылады для перапампоўкі вады маюць шэраг недахопаў:

• Глыбіня свідравіны, якую можа абслужыць звычайная станцыя без погружной эжектора, складае не больш за 8 - 9 метраў. Чаму не 10.3? Гэта звязана з стратамі і неідэальна умоў працы апаратуры;
• Павярхоўны помпа або станцыя цэнтрабежнага тыпу выдае досыць адчувальны шум, і пры размяшчэнні абсталявання ўнутры дома гэты шум будзе чутны яго жыхарамі;
• Пры кансервацыі дачнага ўчастка на зіму размешчаны на паверхні агрэгат прыйдзецца хаваць або везці з сабой, таму што яго могуць выкрасці ці пашкодзіць;

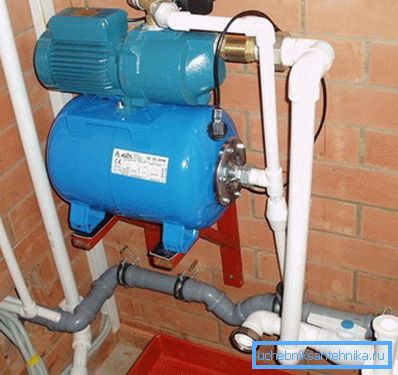

• Станцыя патрабуе пэўнага месца ў тэхнічным, дапаможным або падвальным памяшканні, вылучыць якое не заўсёды ёсць магчымасць;
• Пры працы рухавіка ўзнікае досыць магутная вібрацыя, якая можа прынесці шкоду навакольным будаўнічых канструкцый і трубаправодзе, падлучанаму да сістэмы.

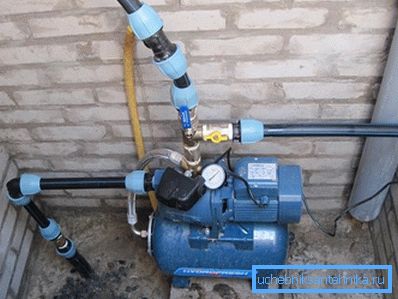

Звярніце ўвагу! Нягледзячы на ​​ўсе недахопы і абмежаванні, звычайнай помпавай станцыі з напорам 45 метраў хапае для патрэб сям'і з 4-х чалавек.

мантаж

Для тых, хто жадае падключыць абсталяванне сваімі рукамі, намі складзена невялікая інструкцыя:

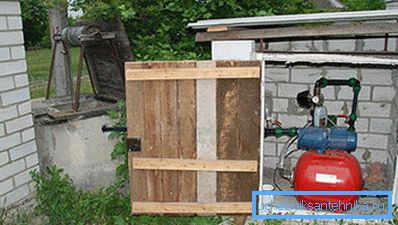

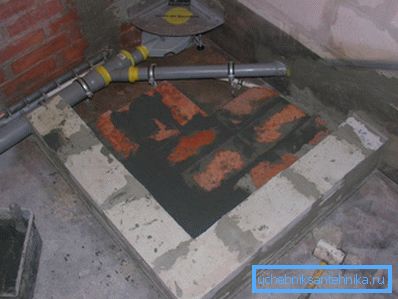

1. У абраным месцы размяшчэння станцыі робім трывалую падставу. Зручней за ўсё зрабіць подыум з цэглы або бетону вышынёй 1.2 - 1.4 метра;

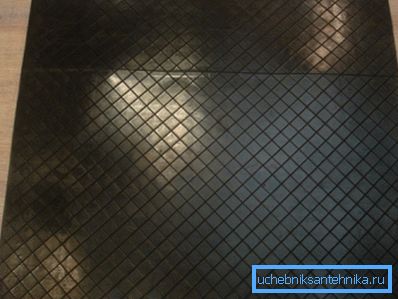

1. На подыум ўкладваем гумовы кілімок таўшчынёй 10 - 20 мм для гашэння вібрацыі. Усталёўваем комплекс на ножкі, праз мантажныя адтуліны прыкручваем ножкі анкерамі да подыўме;

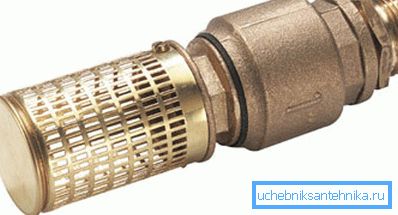

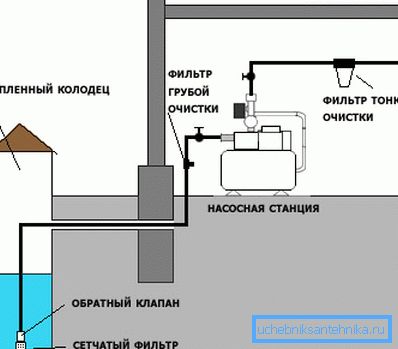

1. Ад свідравіны да помпавай капаем траншэю глыбінёй ніжэй узроўня прамярзання грунта, у якую ўкладваецца трубаправод з поліэтылену або іншага пластыка. Всасывать канец трубы дапаўняем зваротным клапанам і фільтрам грубай ачысткі (звычайная дробная сеточка з нержавейкі;

1. На канец трубы, прыходнай з боку крыніцы вады, накручвае цалевую муфту з вонкавага разьбой, да якой далучаем зваротны клапан, далей металічны кутняй фітынг, за ім прамой кран "амерыканка". Усё гэта падлучальны да які ўсмоктвае адтуліны сістэмы;

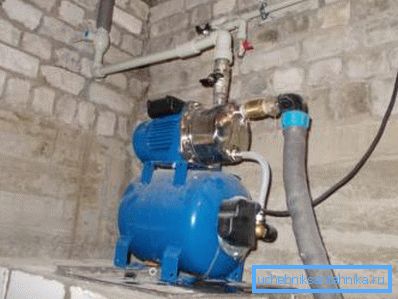

1. Выходную адтуліну агрэгата працягваем кранам "амерыканка", да якога на разьбе прыкручваем камбінаваную паваротную (90 град.) Муфту з поліпрапілена. Да муфце прылітоўваецца вадаправодную трубу;

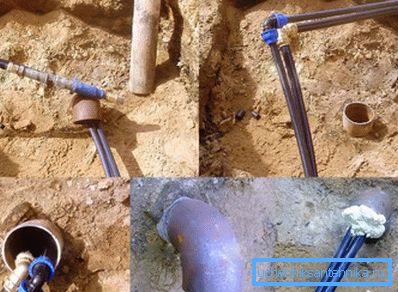

1. Вертыкальную всасывать трубу злучаем з гарызантальнай часткай падземнага трубаправода паваротнымі фітынгамі або муфтамі;

1. Напаўняем помпа вадой праз адмысловую адтуліну (чытаем інструкцыю да прыбора), адкрываем краны і вырабляем пробны пуск сістэмы;

1. Калі выпрабаванне прайшло паспяхова, закопваем траншэі, а месца ўваходу труб у свідравіну ўшчыльняюць і закрываем.

выснову

Як відаць з нашай інструкцыі, выканаць ўстаноўку і падключэнне помпавай станцыі не так і складана. Для зборкі сантэхнікі можна выклікаць майстра, а можна справіцца самому, вынікаючы пунктах прадстаўленага кіраўніцтва. Таксама вам дапаможа відэа ў гэтым артыкуле.
