Помпы для вадаправода з калодзежа: арганізуем аўтаномнае

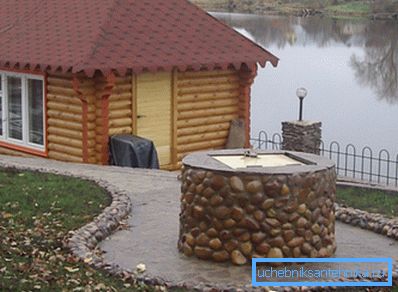

Як арганізаваць пастаяннае водазабеспячэнне дачнай хаткі з калодзежам ў якасці крыніцы вады? Якія элементы павінен ўключаць вадаправод? Па якіх прыкметах падбіраць погружной помпа? Паспрабуем адказаць на гэтыя пытанні.

схема

элементы

Пачнем з пераліку асноўных элементаў, якія павінна ўключаць найпростая схема вадаправода з калодзежа з погружным помпай.

• уласна насос, падымалы ваду з дна калодзежа і забяспечвае залішні ціск у сістэме водазабеспячэння.

Удакладнім: павярхоўныя помпы ў прынцыпе таксама могуць прымяняцца для арганізацыі дачнага вадаправода; аднак глыбіня, з якой яны могуць падняць ваду, абмежаваная ў лепшым выпадку 7-8 метрамі. Прычына крыецца ў фундаментальных фізічных законах. Абсалютны вакуум у трубе здольны пры атмасферным ціску падняць вадзяны слуп на 10 метраў; рэальны помпа стварае куды больш нізкае разрэджанне.

• Зваротны клапан на выхадзе з помпы. Ён не дазволіць запоўніла трубы вадзе злівацца назад у калодзеж.
• Гідраакумулятар - ёмістасць з пругкай гумовай мембранай, якая падзяляе вадзяной і паветраны адсекі. Гэта прыстасаванне здольна назапасіць некаторы колькасць вады, адначасова стварыўшы ў контуры залішні ціск. Чым больш аб'ём гідраакумулятара, тым радзей будзе ўключацца насос пры штодзённым выкарыстанні вадаправода.
• Датчык ціску і рэле, кіравальнае харчаваннем помпы.

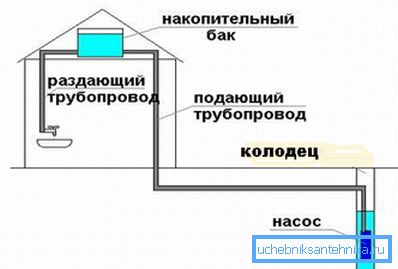

Замест гідраакумулятара і датчыка ціску можна выкарыстоўваць назапашвальны бак з датчыкам ўзроўню вады, падняты на гарышча дома або на натуральнае ўзвышэнне.

Ёмістасць дазваляе назапасіць большая колькасць вады; аднак гэта рашэнне не пазбаўлена недахопаў.

1. Тыповая для дачнага дома драўлянае бэлечных перакрыцце ня разлічана на нагрузку ў некалькі сотняў кілаграмаў, створаную бакам.

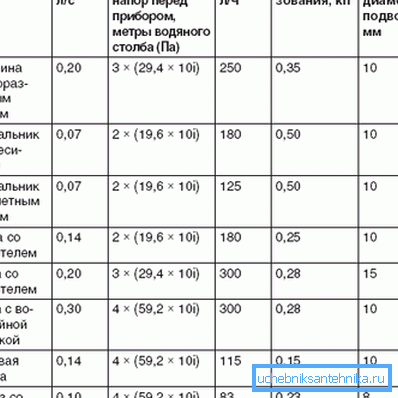

2. Напор у контуры будзе абмежаваны вышынёй ёмістасці над кропкай водоразбора (звычайна 2,5 - 5 метраў). Гэтага упрытык дастаткова для таго, каб забяспечыць працаздольнасць змяшальнікаў з аэратар і зліўных бачкоў унітазаў. Впускные клапана пральных машын, датчыкі ціску праточных воданагравальнікаў і некаторыя іншыя прылады здольныя працаваць пры залішнім ціску не менш 0,3 - 0,6 кгс / см2.
3. Вялікі запас вады пры малым водоразбора будзе азначаць, што вада стане застойвацца. У студні яна бесперапынна абнаўляецца за кошт міграцыі грунтовых вод; у ёмістасці ж цалкам можа пачаць квітнець.

трубы

Аптымальнае рашэнне для пракладкі вадаправода ад калодзежа да дома - поліэтыленавая труба на компрессіонные фітынгі. Аргументы?

Калі ласка.

• Поліэтылене не страшныя зрушэння і зрухі грунту: ён эластычны.
• Эластычнасць захоўваецца пры адмоўных тэмпературах. Калі ў трубе змерзне вада, ледзяная корак не разарве яе, а толькі трохі пашырыць. Пасля адтавання вадаправод вернецца да першапачатковым памерах.
• Мантаж не патрабуе ніякіх інструментаў, акрамя тарцавальных нажа. Усе фітынгі збіраюцца ўручную.

правілы мантажу

Правілаў, якіх неабходна прытрымлівацца пры будынку сваімі рукамі аўтаномнай сістэмы водазабеспячэння, не так ужо шмат.

• І труба паміж домам і калодзежам, і ўвод у калодзеж павінны знаходзіцца ніжэй за ўзровень прамярзання грунта.

Рада: там, дзе ў сілу нейкіх прычын гэта немагчыма, трубаправод пакуецца ў цеплаізалюючая шкарлупіну з закладкай у яе самарэгулявальную грэе кабеля.

• У ніжняй кропцы вадаправода пажадана прадугледзець скідны вентыль для яго поўнага асушэння. Інструкцыя актуальная ў першую чаргу для тых дамоў, якія не ацяпляюцца круглую зіму.

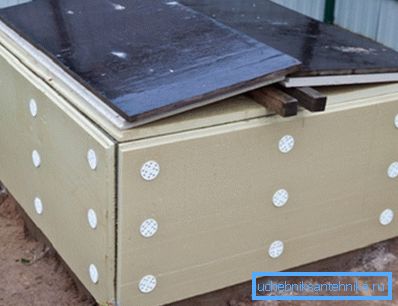

• Калодзеж закрываецца ад смецця і цеплаізалюючая каб пазбегнуць перемерзания.

Датчык ціску калібруецца такім чынам, каб помпа запускаўся пры ціску, роўным H / 10 + 1 кгс / см2. За H бярэцца вышыня верхняй кропкі сістэмы водазабеспячэння адносна датчыка ў метрах. Ціск адключэння помпы - на 1,5 - 2 кгс / см2 больш.

Помпа вывешваецца на адлегласці каля метра ад дна калодзежа. У гэтым выпадку ён не будзе ўсмоктваць глей і пясок.

На дне студні ўладкоўваецца дновы фільтр з некалькіх слаёў пяску і друзу. Ілістае дно дадаткова зачыняецца дашчаным шчытом. Для яго збудавання лепш выкарыстоўваць ўстойлівую да гніення лістоўніцу.

выбар помпы

Якім павінен быць погружной помпа ў калодзеж для вадаправода?

Для пачатку сфармулюем задачы, якія стаяць перад помпай.

1. Ён павінен патрабаваць мінімальнага абслугоўвання і мець максімальны межремонтный рэсурс.
2. Яму трэба будзе транспартаваць чыстую ваду з мінімальнай колькасцю завісяў.

Цяпер пяройдзем да тыпаў помпаў. У які цікавіць нас сектары рынку іх усяго тры.

Мембранны (вібрацыйны)

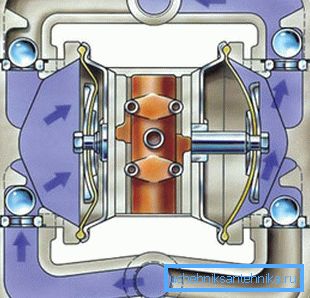

У аснове яго канструкцыі - працоўная камера з парай зваротных клапанаў, саленоід з подпружиненным ферамагнітных стрыжнем і адна ці дзве эластычныя мембраны.

Як працуе гэтая схема?

1. На саленоід падаецца харчаванне.
2. Шпулька індуктыўнасці генеруе электрамагнітнае поле, якое прыводзіць у рух стрыжань разам з прымацаванай да яго мембранай. Мембрана стварае залішні ціск у працоўнай камеры; лішкі вады выцясняюцца ў выходны патрубок праз адкрыты зваротны клапан. Другі клапан - закрыты - блакуе выцясненне вады ў прытокавы патрубок.
3. Пасля таго, як з саленоіда здымаецца харчаванне, спружына вяртае яго ў зыходнае становішча. Пры гэтым становішча зваротных клапанаў змяняецца на супрацьлеглае, дзякуючы чаму вада адбіраецца не з выхаднога, а з прытокавага патрубка.
4. Цыкл паўтараецца.

Галоўная вартасць вібрацыйнага помпы - невысокі кошт пры ўмеранай прадукцыйнасці і нядрэнным напоры. Прывядзём характарыстыкі вельмі распаўсюджанага на постсавецкай прасторы мембраннага ручая.

Дрэнная навіна заключаецца ў тым, што для нашых мэтаў гэта прылада, як і ўсе мембранныя помпы, катэгарычна не падыходзіць.

• Межремонтный рэсурс абмежаваны адным-двума гадамі. Эластычныя мембраны механічна дэфармуюцца ў кожным цыкле працы; пры частаце вібрацыі каля 100 герц нядзіўна, што яны праз нейкі час патрабуюць замены.
• Вібрацыя прыводзіць да паскоранага заиливанию студні.
• Нарэшце, прадукцыйнасці ў 400 з невялікім літраў у гадзіну можа хапіць толькі пры мінімальным водоразбора і вельмі ёмістым гідраакумулятарам.

віхравы

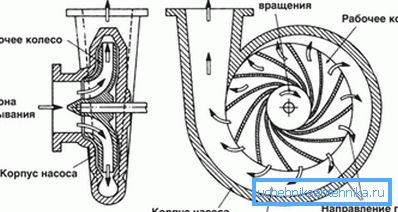

Аснова віхравога помпы - цэнтрабежная крыльчатка з мінімальным зазорам паміж ёй і слімаком (корпусам помпы). Пры кручэнні рабочага колы на яго перыферыі ствараецца значнае залішні ціск; ўздоўж восі, адпаведна, узнікае разрэджанне. Дастаткова падключыць ў адпаведных кропках корпуса ўваходны і выходны патрубкі, каб арганізаваць стабільную і хуткую перапампоўку вады.

Віхравая схема:

1. Забяспечвае высокую прадукцыйнасць пры высокіх значэннях напору і сціплых габарытах помпы.

Важна: у выпадку калодзежа габарыты - вышыня і дыяметр для патэнцыйнага пакупніка не маюць вырашальнага значэння.

1. Робяць прыладу выключна адчувальным да колькасці і памерах прымешак. Норма для віхравога помпы - не больш за 30 грамаў завісяў на кубаметр вады. Перавышэнне гэтай колькасці прыводзіць да паскоранага зносу механікі з спадарожным яму падзеннем напору і прадукцыйнасці.

шматступенны цэнтрабежны

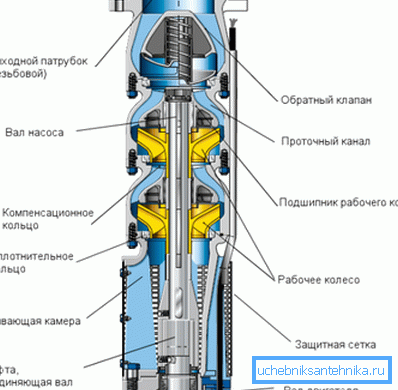

Першапачаткова цэнтрабежная шматступенная схема помпы была распрацавана для свідравін: менавіта ў іх праблематычна атрымаць на выхадзе вялікі напор з-за абмежаванасці дыяметра. Аднак яна будзе аптымальным рашэннем і для студні.

Асноўная ідэя - у тым, што на адным вале, які круціць адзіным электраматорам, размешчана некалькі працоўных колаў. Паміж імі і корпусам застаецца даволі вялікі зазор, што робіць прылада неадчувальным да вялікай колькасці завісяў.

Спадарожная праблема - непазбежнае падзенне напору - вырашана проста і вытанчана: камеры (дыфузары) усіх працоўных колаў злучаныя хадамі ў корпусе паслядоўна. У выніку напоры, ствараемыя усімі крыльчатку, сумуюцца за вылікам невялікіх страт на гідраўлічны супраціў самай помпы.

Напор і прадукцыйнасць

Напор помпы павінен быць на 30 метраў больш перападу вышыні паміж ім і верхняй кропкай сістэмы водазабеспячэння. Так, калі помпа пагружаны на 12 метраў, а верхні з кранаў водазабеспячэння ў хаце размешчаны ў 4 метрах над узроўнем грунта, варта купіць прылада з намінальным напорам 12 + 4 + 30 = 46 м.

Прадукцыйнасць у літрах у хвіліну груба вылічаецца з разліку 5 літраў на чалавека. Так, для сям'і з трох чалавек яна складзе 3 * 5 = 15 л / мін, або 0,9 м3 / гадзіну.

Нагадаем: пры павелічэнні ёмістасці гідраакумулятара патрабаванні да прадукцыйнасці помпы могуць быць істотна зніжаны.

заключэнне

Спадзяемся, што нашы рэкамендацыі змогуць дапамагчы чытачу ў праектаванні і будаўніцтве ўласнай аўтаномнай сістэмы водазабеспячэння. Відэа ў гэтым артыкуле, як заўсёды, ёсць дадатковыя матэрыялы. Поспехаў!
