Праектаванне вадаправода і каналізацыі: нарматыўныя

Згодна якіх нарматыўным дакументам выконваецца праектаванне вадаправода і каналізацыі? Як ацаніць неабходны дыяметр труб? Ці складана вылічыць страту напору ў трубаправодзе з вядомымі параметрамі? З якім ухілам пракладваць каналізацыйныя трубы? У артыкуле мы паспрабуем знайсці адказы на гэтыя і некаторыя іншыя пытанні.

нарматыўныя дакументы

Якія БНіП на праектаванне сетак вадаправода і каналізацыі дзейнічаюць у цяперашні час?

Найбольшую каштоўнасць для праекціроўшчыка прадстаўляюць наступныя дакументы:

• БНіП 2.04.02-84, які рэгламентуе будаўніцтва вонкавых вадаправодаў.
• БНіП 2.04.03-85, прысвечаны ўзвядзенню вонкавай каналізацыі.
• БНіП 2.04.01-85, у якім змяшчаюцца патрабаванні да унутраным вадаправодным і каналізацыйным сетках.

Карысна: спецыялізаваная інструкцыя па праектаванні і мантажы вадаправодаў і каналізацыі з пластыкавых труб змяшчаецца, акрамя таго, у будаўнічых нормах СН 478-80.

Давайце азнаёмімся з ключавымі патрабаваннямі пералічаных дакументаў.

БНіП 2.04.02-84

Сярэднесутачнае спажыванне вады на чалавека, закладзенае ў праект вонкавага вадаправода, павінна адпавядаць наступнай табліцы:

Выдатак вады на паліванне сельскагаспадарчых культур, ўтрыманне жывёлы, птушкі і г.д. прымаецца па ведамасным нормам для адпаведнай галіны гаспадарчай дзейнасці.

Мінімум вольнага напору ў вадаправодзе на ўводзе ў асобны будынак у пік водоразбора павінен адпавядаць:

• Для аднапавярховай забудовы - 10 метрам.
• Для шматпавярховай забудовы - 10 метрам + 4 метра на паверх.

Мінімум напору на водаразборнай калонцы - 10 метраў.

Шматпавярховыя дамы ў раёнах з нізка- або аднапавярховай забудовай забяспечваюцца уласнымі падпампоўкі.

У ролі крыніц вады могуць выступаць:

• Рэкі і каналы.
• Вадасховішчы, сажалкі, азёры.

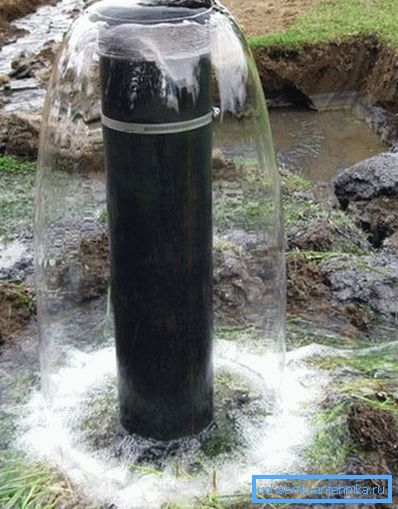

• Падземныя крыніцы.

Для вытворчых патрэб дапушчальна выкарыстанне ачышчаных сцёкаў. Выкарыстанне падземных вод, складам і якасцю адпаведных пітнаму водазабеспячэнню, для прамысловага водазабеспячэння забаронена.

Праектаванне вонкавага вадаправода населеных пунктаў павінна праводзіцца з улікам магчымасці выкарыстання сістэмы гаспадарча-пітнога водазабеспячэння для пажаратушэння.

БНіП 2.04.03-85

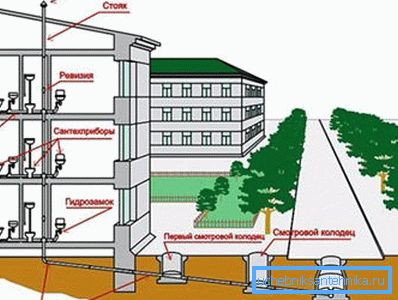

Якой павінна быць вонкавая каналізацыйная сетка? Мы наўмысна выключыў з разгляду патрабаванні да ачышчальных збудаванняў і засяродзімся на самацёчная і напорных трубаправодах для транспарціроўкі сцёкаў.

Найменшыя дыяметры каналізацыйных труб, якія могуць выкарыстоўвацца ў вонкавых сетках, роўныя:

Найбольшая разліковая хуткасць руху сцёкаў прымаецца роўнай:

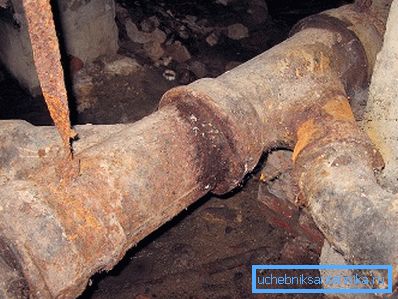

• Для металічных труб бытавой каналізацыі - 8 м / с.

• Для металічных труб дажджавой каналізацыі - 10 м / с.
• Для неметалічных (пластиковых.бетонных, азбестацементавых, керамічных) трубаправодаў для бытавых сцёкаў - 4.
• Для неметалічны ліўнёўкі - 7.

БНіП 2.04.01-85

Цяпер азнаёмімся з нарматыўнымі патрабаваннямі да унутраным сеткам каналізацыі і водазабеспячэння, якія ўтрымліваюцца ў апошнім з разгляданых дакументаў.

Якасць і склад гаспадарча-пітной вады павінны цалкам адпавядаць ГОСТ 2874-82.

Заўвага: разгляданы БНіП дзейнічае ў цяперашні час, а вось ДАСТ, на які ён спасылаецца, адменены ў 1999 годзе. Актуальныя патрабаванні выкладзены ў абавязковым да выканання СанПіН 2.1.4.1074-01.

• Тэмпература вады ў сістэме ГВС не павінна быць менш 60С пры яе далучэнні да адкрытай сістэме цеплазабеспячэння і 50 С - да закрытай. Максімальная дапушчальная тэмпература - 75 С.

Дзіўна, што, у рэальнасці гэта патрабаванне не выконваецца вялікую частку года. Улетку ў адсутнасць ацяплення (асабліва ў старых дамах без цыркуляцыйных урэзак у элеватарах) вада з трасы, даходзячы да змяшальніка, часта астывае да 40 і менш градусаў. Узімку ГВС перамыкаецца з падачы на ​​зваротны трубаправод толькі пры дасягненні падачай 90 градусаў.

• Для дзіцячых садоў і ясляў тэмпература ГВС ў кропках водоразбора не павiнна быць вышэй 37 градусаў.
• У будынках вышэй 4 паверхаў стаякі ГВС павінны аб'ядноўвацца цыркуляцыйнымі перамычкамі. Кошт невыканання гэтага патрабавання - вялікі нямэтавае расход гарачай вады: у адсутнасці водоразбора жыхары вымушаны доўга зліваць ваду да яе нагрэву. Секцыя можа складацца з 3-7 стояков.
• Ціск у сістэме ГВС перад змяшальнікамі не павінна быць вышэй 4,5 кгс / см2.

Звярніце ўвагу! На практыцы пры запитке ГВС з якая падае ніткі трасы ў ацяпляльны сезон гэтае патрабаванне невыканальна ў прынцыпе: ціск падачы трымаецца на ўзроўні 5 - 6,5 кгс / см2.

• У душавых з трыма і больш сеткамі падачу ГВС да змяшальніка варта арганізоўваць як мінімум з двух бакоў, робячы гарачы вадаправод закальцаваных. У адваротным выпадку рэзкае змяненне напору вады можа прывесці да апёкаў. Выключэнне - коллекторная схема водазабеспячэння.
• Гідраўлічны разлік сістэм ХВС павінен выконвацца па максімальным выдатку вады, які адпавядае спажыванню ў гадзіны пікавага водоразбора.

Для ўнутраных сетак ХВС і ГВС могуць прымяняцца наступныя матэрыялы:

• Поліэтылен.

• Поліпрапілен.
• Полівінілхларыду.
• Палібутэна.
• Шклапластыка.
• Металлопластик (шматслойныя трубы з алюмінія і пашытага поліэтылену).
• Медзь.
• Бронза.
• Латунь.
• Сталь з ахоўнымі антыкаразійнымі пакрыццямі знутры і звонку.

Трубы павінны вытрымліваць ціск больш працоўнага ў 1,5 разы, але не менш 6,8 кгс / см2 пры працоўных тэмпературах на ХВС і ГВС ў 20 і 75 градусаў адпаведна.

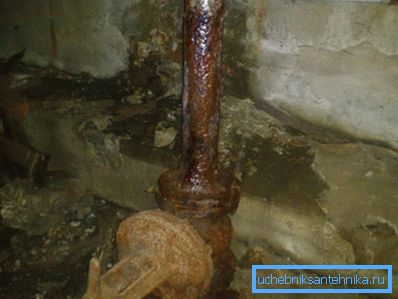

Праект вадаправода павінен прадугледжваць наяўнасць запорной арматуры ў наступных кропках:

• На ўводах.

• На участках кальцавой сеткі (для іх незалежнага адключэння пры рамонце).
• На пажарных стояках з лікам пажарных кранаў не менш за пяць.
• На стояках гаспадарча-пітнога водазабеспячэння ў дамах вышэй трох паверхаў.
• На любых адгалінаванні з пяццю і больш кропкамі водоразбора.
• На адводах ад магістральных вадаправодаў.
• На адводах ў кватэру, гасцінічны нумар, на падводках да смывных кранам, бачкі унітазаў, вадагрэйны слупкам, групавым рукамыйніц і душам.
• Перад палівальнай кранамі.

Капітан Відавочнасць падказвае: у апошнім выпадку вентыль ставіцца ў межах будынка, у ацяпляным памяшканні.

практычныя рэкамендацыі

Пяройдзем у больш практычную плоскасць. Як выконваецца праектаванне водаправодных сетак пры будаўніцтве прыватных дамоў сваімі рукамі?

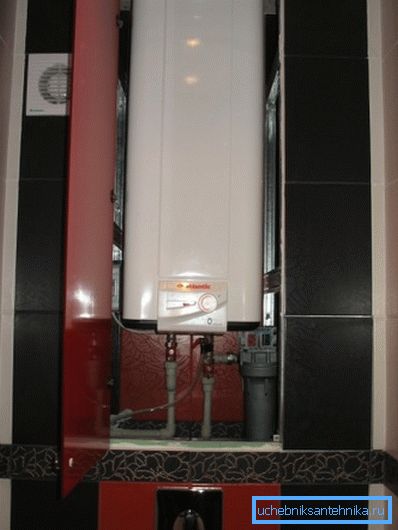

Найбольш тыповая схема камунікацый прыватнага дома на ўвазе адзіны ўвод - для халоднай вады. ГВС забяспечваецца бойлерам або вадагрэйнай калонкай; для ўтылізацыі сцёкаў выкарыстоўваюцца аўтаномныя ачышчальныя збудаванні.

Разлічваць пры будаўніцтве патрабуецца:

1. Пікавы расход вады.
2. Адпаведны яму дыяметр трубаправода.
3. Падзенне напору ў гэтым трубаправодзе. На канцавым сантэхнічных прыбораў напор не павінен апускацца ніжэй за тры, а лепш - пяці метраў.
4. Памеры адстойніка сэптыка і фільтруе студні.

выдатак вады

Яго прасцей за ўсё ўзяць з прыведзенай ніжэй табліцы.

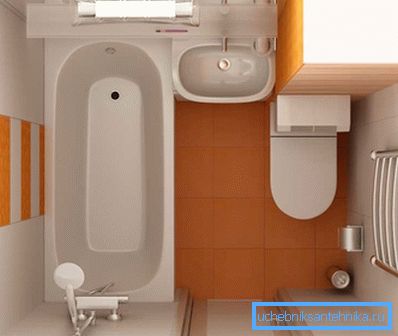

Пры меркаваным адначасовым выкарыстанні некалькіх прыбораў (напрыклад, душавой кабінкі і кухоннай мыйкі) расходы падсумоўваюцца.

дыяметр

У найпростым варыянце ён таксама падбіраецца па табліцы па меркаванаму пікаў выдатку.

Да прыкладу, у прыведзеным вышэй выпадку - пры адначасовым выкарыстанні душавой кабінкі і кухоннай мыйкі са змяшальнікаў - пікавы выдатак складзе 0,12 + 0,12 = 0,24 літра у секунду, што адпавядае трубе памерам ДУ15.

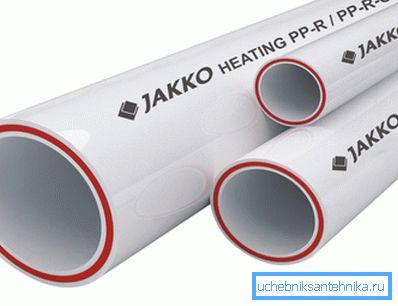

Звярніце ўвагу: пластыкавыя трубы маркіруюцца вонкавым дыяметрам, які, як правіла, прыкладна на крок больш ўнутранага. Так, поліпрапіленавая труба памерам 50 мм валодае унутраным дыяметрам каля 40 мм.

напор

Падзенне напору ў трубаправодзе вылічаецца па формуле H = iL (1 + K).

Што азначаюць назвы зменных ў ёй?

• H - розніца паміж напору ў пачатку і канцы трубы.
• I - гідраўлічны ўхіл ўчастка трубаправода.
• L - яго працягласць ў метрах.
• K - каэфіцыент, вызначаецца тыпам водазабеспячэння. Для гаспадарча-пітнога водаправода ён бярэцца роўным 0,3.

Адкуль узяць значэнне гідраўлічнага ўхілу? З так званых табліц Шевелева, якія змяшчаюць значэння 1000i (гідраўлічнага ўхілу для працягласці трубы ў 1000 метраў) для розных матэрыялаў труб, іх памераў і хуткасцяў патоку. Іх нескладана знайсці ў любой тэхнічнай бібліятэцы або ў сеткі.

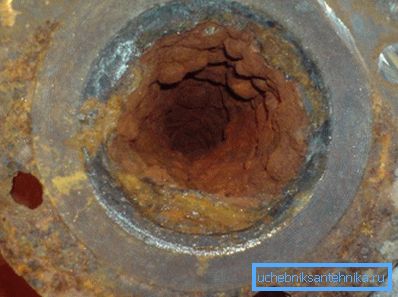

Даведка: гідраўлічны супраціў трубы залежыць ад шурпатасці яе сценак, якая адрозніваецца для розных матэрыялаў. У выпадку сталі яна дадаткова змяняецца з узростам трубаправода з-за яго зарастання вапнавымі адкладамі і іржой. Акрамя таго, супраціў прама прапарцыйна хуткасці патоку і назад - дыяметры трубы.

З дыяметрам усё зразумела; а якой павінна быць хуткасць патоку? Максімальна дапушчальнае значэнне для пітнога вадаправода - 1,5 м / с; пры большай хуткасці ўзнікаюць гідраўлічныя шумы.

Давайце вылічым падзенне напору ў новай сталёвы трубе ДУ15 даўжынёй 43 метры пры хуткасці патоку ў 1,2 м / с.

1. Значэнне 1000i для названых параметраў паводле адпаведнай табліцы роўна 360,5. Дарэчы, згодна з той жа табліцы яно адпавядае выдатку праз трубу ў 0,2 л / с. Стала быць, у пераліку на пагонны метр i = 360,5 / 1000 = 0,3605.
2. Формула ў цэлым прымае выгляд H = 0,3605 * 43 * (1 + 0,3) = 20,15195. Напор на канцавым прыборы будзе здавальняючым, калі на ўводзе ён складзе як мінімум 26,5 метраў, што адпавядае ціску ў 2,65 кгс / см2.

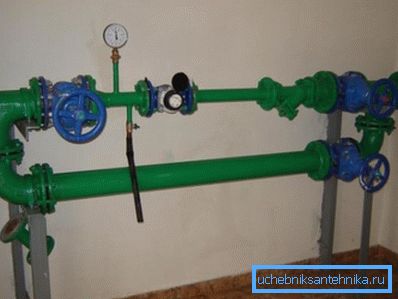

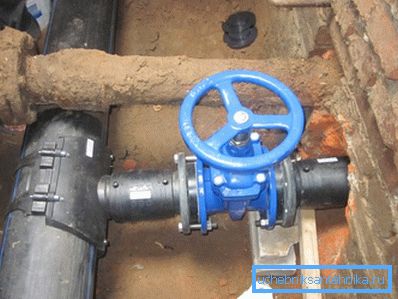

Карысна: тыпавы праект вадаправоднага калодзежа павінен прадугледжваць наяўнасць кантрольнага вентыля на адводзе ад магістралі. Яго наяўнасць дазваляе не толькі асушыць ваш вадаправод, але і замерыць ціск у трасе. Калі прапанаваная вам каштарыс на матэрыялы для падлучэння не ўключае вентыля ДУ15, лепш ўдакладніць гэты момант да пачатку прац.

каналізацыя

Яна павінна быць пракладзеная ніжэй узроўня прамярзання грунта з пастаянным ухілам, які вызначаецца дыяметрам трубы.

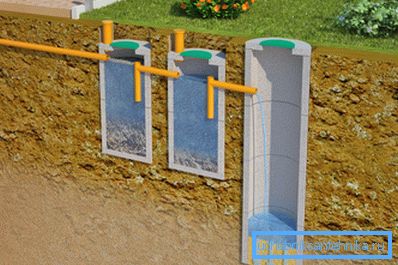

Аб'ём першаснага адстойніка сэптыка павінен быць роўны як мінімум трохдзённага аб'ёму сцёкаў, які разлічваецца па сведчаннях водосчетчика або зыходзячы з прыведзеных вышэй нормаў расходу вады для дамоў розных тыпаў. У многокамерного адстойніку аб'ём першай камеры бярэцца роўным 50% ад агульнага аб'ёму.

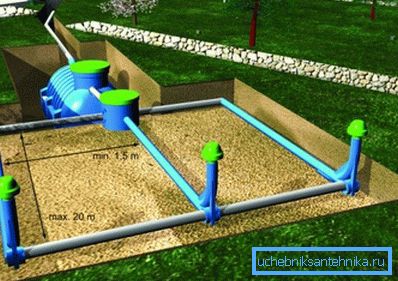

Памеры фільтруе студні ці палі фільтрацыі вылічаюцца ў залежнасці ад якая ўбірае здольнасці грунта, якая бярэцца роўнай:

• 90 літраў на квадратны метр змочваюць паверхню ў суткі для пяску.
• 50 - для супескі.
• 25 - для суглінкаў.
• 10 - для гліны.

заключэнне

Спадзяемся, што прыведзеныя патрабаванні і нашы рэкамендацыі дапамогуць чытачу ў стварэнні праекта каналізацыі і водазабеспячэння для ўласнага дома. Дадатковыя матэрыялы можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
