Прахадной кран - валадар патоку

Штохвілінна і штодня па магістралях трубаправодаў перамяшчаюцца велізарныя аб'ёмы разнастайных рэчываў - вада і нафтапрадукты, алею і газы. Адным з элементаў запорной арматуры, якія адказваюць за рух транспартных патокаў з'яўляецца шаравой прахадной кран.

У яго функцыі ўваходзіць прыпынак і пуск, рэгуляванне, а дзякуючы канструкцыі некаторых відаў і змешванне транспартуюцца асяроддзяў.

Асноўнае аб кране

Прахадной які рэгулюе кран прызначаны для завалы і пуску асяроддзя і рэгулявання інтэнсіўнасці патоку. Шаравой кран вылучаецца з шэрагу прахадных мінімальнымі гідраўлічнымі стратамі, якія дасягаюцца дзякуючы затвор-шары. Менавіта такая форма запорного прылады выкарыстоўваецца ў магістральных газаправодах.

Ёсць яшчэ шэраг добрых якасцяў, якія заключаюцца:

• у нескладанай канструкцыі арматурнага вузла;
• высокай ступені герметычнасці;
• ўстойлівасці да агрэсіўных серадах;
• простым кіраванні;
• кампактнасці;
• выразна абмежаванай радыусе павароту ручкі;
• магчымасці змешвання некалькіх патокаў;
• універсальнай прапускной здольнасці - ад вадкіх, да вязкай асяроддзяў, а таксама асяроддзяў з прымешкамі (шлам, пульпа).

Для шаравых кранаў у асноўным выкарыстоўваецца латунь, сталь, чыгун, поліпрапілен, поліэтылен, кераміка і алюміній. Гнязда вырабляюцца з графіту, пластмасы, гумы і розных металаў.

Канструкцыя шаравога крана

Прахадной шаравой кран ўяўляе сабой арматуру з запорным чвэрць круціць механізмам. Асноўнай яго задачай з'яўляецца поўнае адчыненне альбо перакрываць, але не рэгуляванне сілы транспартнага патоку. Пры няпоўным адкрыцці завалы ў трубах з высокім ціскам могуць утварацца завіхрэнні, якія паступова прыводзяць да страты герметычнасці.

Прынцып працы запорного вузла нескладаны - паваротам ручкі супраць гадзінны стрэлкі на 90 ° кран лічыцца цалкам адкрытым, калі рычаг знаходзіцца паралельна трубе, і закрытым - у становішчы перпендыкулярна ёй.

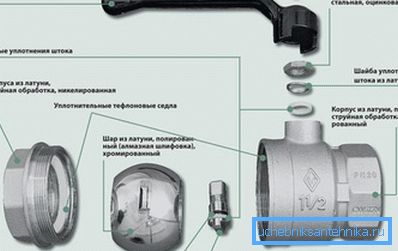

Арматурны вузел уяўляе сабой:

• сферычны завала, які мае скразную адтуліну;
• 2 сядла, якія ўтрымліваюць сферу;
• шпіндзель;
• корпус, у якім вышэйпералічаныя элементы размяшчаюцца;
• дзяржальня кіравання, злучаецца са шпіндзелем.

Корпус крана можа быць маналітным або разборным. Неразборная канструкцыя непрыдатная для тэхабслугоўвання і рамонту, таму кошт яе невысокая. Разборны варыянт можна рамантаваць, што дазваляе эксплуатаваць яго вельмі доўга.

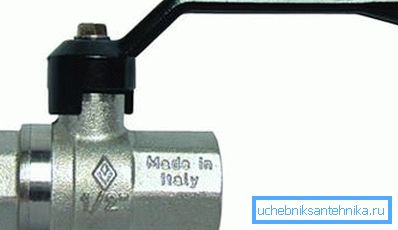

Невялікі дыяметр адтуліны ў шаравым завале не патрабуе вялікіх намаганняў для кіравання ім. Вялікі дыяметр праходу можа запатрабаваць выкарыстання больш доўгага рычага або аўтаматычнага прываднага прылады.

Звярніце ўвагу! Доўгая дзяржальня не заўсёды дарэчная, асабліва, калі кран усталёўваецца ў сціснутых умовах. Іншыя трубы могуць перашкаджаць павярнуць яе, выхадам з сітуацыі можа стаць ўстаноўка электрапрывада на кран.

сферы ўжывання

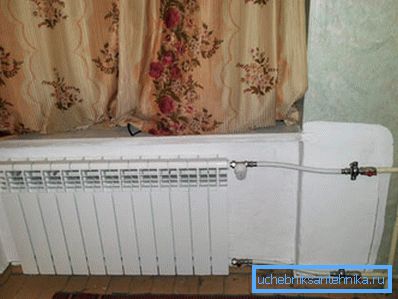

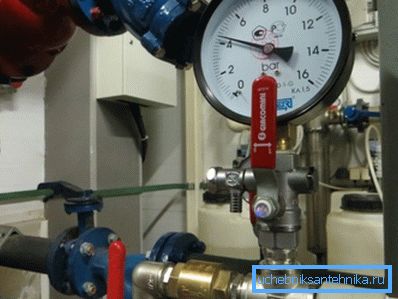

Шаравая запорная арматура на сённяшні дзень незаменная ў хімічнай, нафта-і газаздабыўной прамысловасці, у камунальных гаспадарках, якія забяспечваюць жылыя дамы газам і цяплом. У кватэрах такія прыборы ставяць на якія падводзяць да тэхнікі трубах.

Выкарыстанне вузлоў адбываецца ў строгай адпаведнасці з іх класам герметычнасці.

Парадкаванне гэтага працэсу рэгламентавана Дастам 24856-81, у адпаведнасці з якім корпус крана мае пэўны колер у адпаведнасці з яго прымяненнем:

• вадзяной транспартны паток пазначаецца сінім колерам;
• газавы - жоўтым;
• нафтавай і нафтапрадуктаў - чорным.

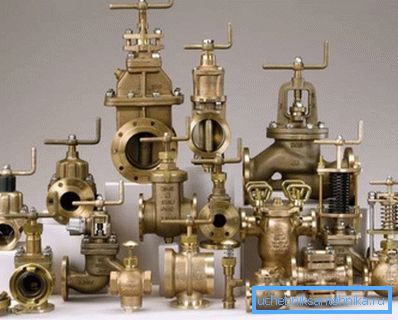

Класіфікацыя запорных прылад

Па спосабе далучэння да трубаправода шаравыя запорные прылады маюць наступныя віды:

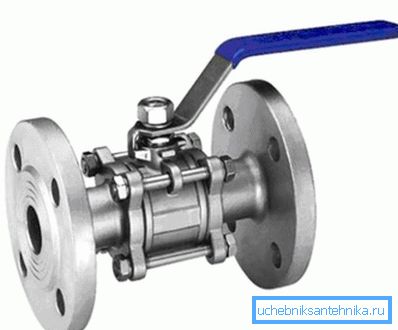

• фланцавых - бываюць разборнымі і адліванымі, вытрымліваюць высокі ціск і таму вітаюцца ў магістралях з дыяметрам папярочнага перасеку больш за 46 мм газаздабыўной прамысловасці і нафтаперапрацоўчых заводаў;

• муфтовые - паспяхова выкарыстоўваюцца ў трубаправодах з перасекам да 45 мм, у камунальных ацяпляльных, газа-і водаправодных сістэмах;
• Штуцерные - часцей за ўсё выкарыстоўваюцца ў харчовай і хімічнай прамысловасці, галоўная перавага -ремонтопригодность і шматразовы мантаж / дэмантаж;

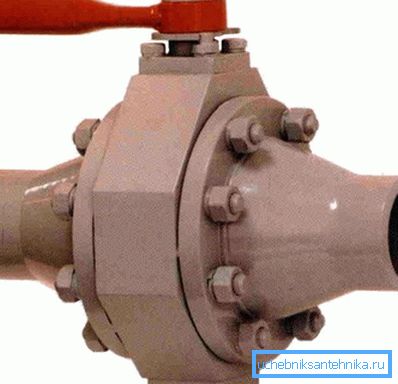

• приварные - характэрныя для выкарыстання ў будаўнічай галіне, усталёўваецца аднойчы, цана параўнальна невысокая;

• камбінаваныя - магчымыя варыянты мантажу, могуць кіравацца, знаходзячыся глыбока ў зямлі, дзякуючы падоўжанай восі вентыля.

Па накіраванні транспартнага патоку і колькасці патрубков:

• прахадныя - уваходнае / выходную адтуліну знаходзяцца на адной восі, мантуюцца на роўных участках труб рознага дыяметра;
• кутнія - восі адтулін размешчаны перпендыкулярна адзін аднаму, у асноўным размяшчаюцца ў пунктах падключэння да бытавых прыбораў, напрыклад, да батарэі;

• троххадовых (змяшальнікі);
• многоходовые.

У залежнасці ад прапускной здольнасці падзяляюць:

• полнопроходные - да 100%;
• стандартныя - да 50%;
• неполнопроходные 70-80% плыні.

Дыяметр адтуліны ў засаўцы полнопроходного шаравога крана супадае з унутраным дыяметрам трубаправода, у сувязі з чым гідраўлічны супраціў зведзена да мінімуму, як і страта напору. Такая арматура добра падыходзіць для вадкасных асяроддзяў.

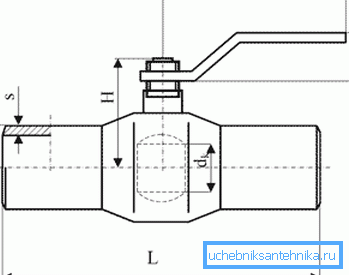

Адтуліну ў шары неполнопроходного вузла, наадварот, менш і можа быць конусападобнай формы (адно альбо два сіметрычных праходу) у сувязі з чым назіраецца большае гідраўлічны супраціў. Невялікі дыяметр «палягчае» такія краны, яны даўгавечныя, паколькі прапускаюць невялікія патокі і нагрузкі на шар памяншаюцца, выгадна адрозніваюцца ў кошце.

Галоўныя правілы мантажу

Не варта нагадваць, што ад пісьменнай ўстаноўкі арматурнага вузла залежыць эксплуатацыйны тэрмін і якасць працы.

Агульная інструкцыя па мантажы прадугледжвае:

1. Канчатковы выбар месца ўстаноўкі і забеспячэнне свабоднага подступах да яго для мантажу і рамонтных работ у будучыні.
2. Неабходнасць праверыць адпаведнасць такіх параметраў, як дыяметр крана і трубы, прапускная здольнасць засаўкі і яго сумяшчальнасць з рабочымі ўмовамі (віду асяроддзя, максімальным ціскам у трубаправодзе і тэмпературай).

1. Ведаць кірунак які транспартуецца патоку, пра што дадаткова паказваюць стрэлкі «уваход / выхад» на корпусе прылады.
2. Адпаведнасць размяшчэння і тыпаў разьбы.
3. Выкарыстанне герметызавальнай стужкі ў разьбовых элементах, якія павінны накручваюць з вызначаным высілкам для гарантаванай герметызацыі.

Звярніце ўвагу! Каб дакладна наматаць ФУМ-стужку сваімі рукамі, вы павінны бачыць перад сабой адкрытую вонкавае разьбярства з боку месца далучэння. Намотваць стужку варта па ходу гадзіннікавай стрэлкі.

1. Пры фланцавых злучэнняў іх канструкцыі на кране і трубе павінны супадаць.

падвядзенне вынікаў

Запорная арматура, адпаведная тэхнічных характарыстыках трубаправода і прапускаюць асяроддзі, будзе функцыянаваць якасна і працяглы час. Годнасці засаўкі, просты і адначасова ідэальнай формы, з поспехам выкарыстоўваюцца як у прамысловым, так і бытавым сектары.

На відэа ў гэтым артыкуле паказаны адзін з варыянтаў выкарыстання прахаднога крана (у гэтым прыкладзе - для арганізацыі кропельнага паліву).
