Прылада каналізацыйнага калодзежа: патрабаванні і віды

Працэс планавання і будаўніцтва каналізацыйных сістэм не ўяўляе нічога складанага, аднак існуюць спецыяльныя правілы і нарматыўныя акты БНіП, якія прад'яўляюць пэўныя патрабаванні да ўсталёўкі і матэрыялам. Таксама існуюць спецыяльныя дзяржаўныя службы, якія правяраюць прылада каналізацыйнага калодзежа па БНіП, і ў выпадку выяўлення парушэнняў могуць накласці штраф або запатрабаваць перабудаваць сістэму.

Таму, перад тым як пабудаваць каналізацыйны калодзеж сваімі рукамі, неабходна азнаёміцца ​​з асноўнымі іх відамі і правіламі ўстаноўкі.

Тыпы каналізацыйных калодзежаў

Па функцыянальнаму прызначэнню шахты ўмоўна дзеляцца на некалькі асноўных тыпаў:

• назіральныя;
• перепадные;
• паваротныя;
• назапашвальныя;
• фільтрацыйныя.

Кожны з названых тыпаў выконвае сваю пэўную функцыю.

назіральнай калодзеж

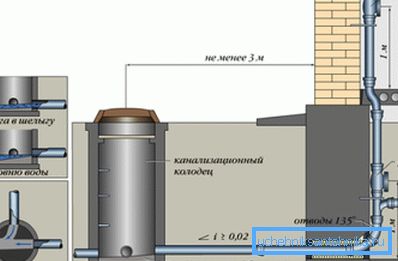

Назіральным калодзежам (фота) называюць шахту, якая размешчана над асноўнай адводзіць магістраллю. Такая шахта дае магчымасць праводзіць візуальны агляд працаздольнасці сістэмы і пры неабходнасці ажыццяўляць яе прамыванне або механічную ачыстку падчас эксплуатацыі.

У большасці выпадкаў, такія шахты усталёўваюць на прамых участках водаадвода праз пэўны адлегласць, аднак назіральнымі могуць называць і шахты, устаноўленыя на паваротах або скрыжаваннях камунікацый.

Назіральныя шахты могуць быць некалькіх тыпаў:

• лінейныя, ўсталёўваюцца на прамых адрэзках;

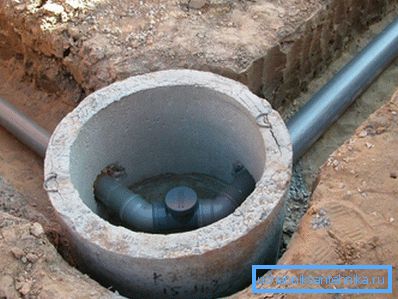

• паваротныя, ўсталяваныя ў месцах змены кірунку магістралі. Для таго каб пазбегнуць гідраўлічнага супраціву, кут паміж уваходнай і выходзіць магістраллю павінен быць не менш за 90 градусаў;

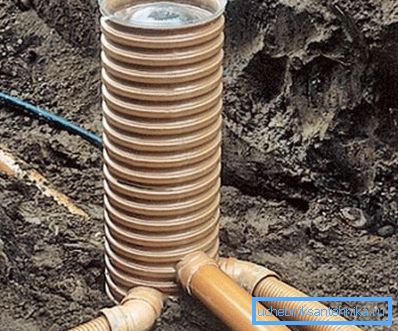

• вузлавыя, ўсталяваныя ў месцах злучэння некалькіх магістраляў. Такія камеры злучаюць адну якая адводзіць трубу з некалькімі ўваходзяць, аднак ўваходзяць труб можа быць не больш за тры;

• кантрольныя, усталёўваюць у месцах падлучэння прыватнай сістэмы да асноўнай.

Заўвага! Адлегласць паміж назіральнымі шахтамі усталёўваецца дыяметрам трубы. Напрыклад, пры дыяметры трубы 15 см, адлегласць паміж студнямі усталёўваюць не больш за 35 метраў. Пры дыяметры трубы ў 50 - 70 см, дыстанцыя паміж шахтамі складае 75 метраў.

Перепадный калодзеж

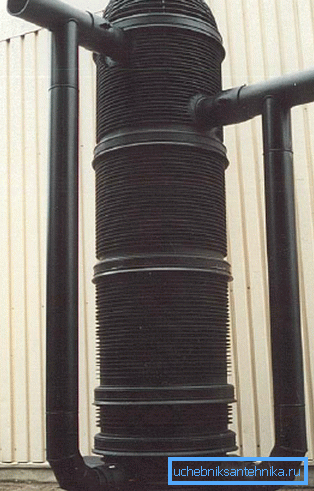

Прылада перепадного каналізацыйнага калодзежа ўяўляе сабой нескладаную канструкцыю (гл. Фота), якая ўсталёўваецца ў такіх выпадках:

• пры памяншэнні глыбіні канавы пад отводную магістраль;
• падчас абходу іншых падземных труб або камунікацый;
• для прадухілення высокай хуткасці руху вадкасці.

Па тыпу канструкцыі і функцый, перепадные студні падзяляюць на некалькі тыпаў:

• звычайная шахта з падводам вадкасці ў верхняй часткі і адводам у ніжняй;
• перапад з адбойным-зліўны сценкай для памяншэння хуткасці патоку;
• кароткія каналы з вялікім градусам ўхілу для павелічэння хуткасці патоку;
• шахта з шматступеннымі перападамі.

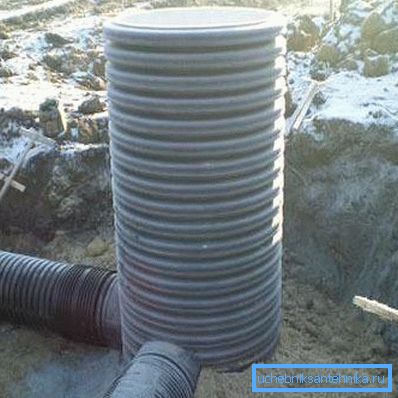

паваротны калодзеж

Такія шахты ўсталёўваюцца на тых участках магістралі, дзе неабходныя рэзкія павароты канала, паколькі менавіта ў гэтых месцах часцей за ўсё адбываюцца засмечвання сістэмы.

назапашвальны калодзеж

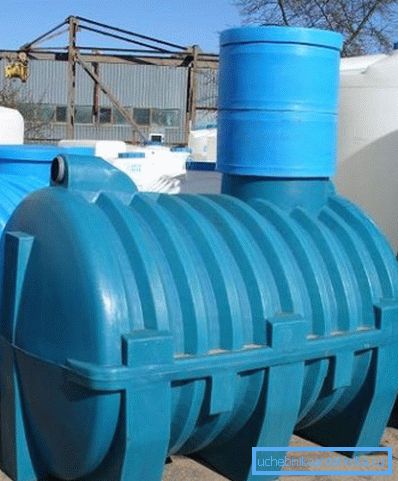

Назапашвальныя шахты або студні (фота) прызначаныя для збору і захоўвання отводной вадкасці з наступнай яе адпампоўкай пры дапамозе помпы або спецыяльных машын асенізатараў.

Для прыватных дамоў, прылада калодзежаў каналізацыі такога тыпу можа быць выгадным рашэннем, калі бліжэйшая цэнтральная сістэма знаходзіцца далёка ці ўвогуле адсутнічае. Такія шахты ў залежнасці ад аб'ёму могуць быць выраблены з жалезабетонных кольцаў, маналітнага бетону або вялікіх пластыкавых ёмістасцяў.

Пры невялікай колькасці сцёкавых вод, ўстаноўка пластыкавай ёмістасці найбольш апраўданая, паколькі кошт такога рэзервуара невысокая і працэс ўстаноўкі можна ажыццявіць сваімі рукамі, без прыцягнення тэхнікі або прафесійных будаўнічых брыгад.

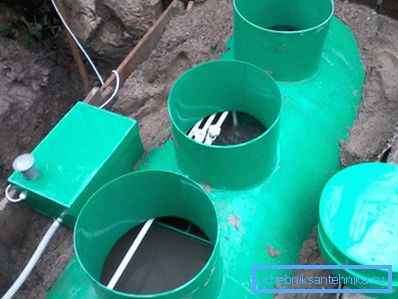

фільтрацыйны калодзеж

Фільтрацыйныя шахты або студні могуць быць адкрытага ці закрытага тыпу. Абодва выгляду калодзежаў прызначаныя для сепарацыі сцёкавых вод і аддзяленні буйнога смецця і цяжкіх рэчываў ад вадкасці.

Збудаванні адкрытага тыпу ўяўляюць сабой шахты з перфараваных бетонных блокаў, дзе вадкасць сыходзіць праз адмысловыя адтуліны ў грунт, а цяжкія рэчывы застаюцца ў межах шахты і ў наступства выграбаю спецыяльнай тэхнікай для пахавання або ўтылізацыі.

Калодзежы закрытага тыпу ўяўляюць сабой герметычныя ёмістасці з тэхналагічнымі адводамі, якія размешчаны на рознай вышыні. Па меры паступлення сцёкавых вод, плывучыя часціцы адводзяцца верхнімі каналамі, ападкавыя пласты адводзяцца ніжнімі.

выкарыстоўваюцца матэрыялы

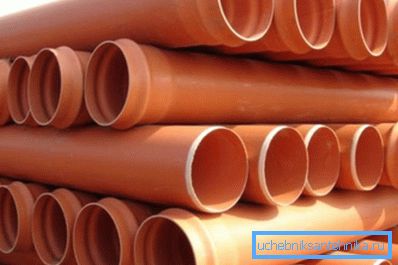

У апошні час для абсталявання каналізацыйных сістэм прыватнага дома ў асноўным ужываецца пластыкавыя трубы рознага дыяметра. Калодзежы вырабляюцца з пластыка або жалезабетону ў залежнасці ад аб'ёму вадкасці.

Прылада калодзежаў каналізацыі з пластыка мае свае перавагі, асноўнымі з якіх з'яўляецца прастата ў мантажы, даўгавечнасць і надзейнасць.

З тэхнічных характарыстык можна вылучыць такія паказчыкі як:

• падвышаная трываласць і ўстойлівасць да крытычным нагрузак;
• зносаўстойлівасць матэрыялу;
• гладкасць ўнутранай працоўнай паверхні, што перашкаджае адукацыі нарастаў;
• герметычнасць злучэнняў.

Аднак калодзежы з такога матэрыялу разлічаны на невялікія аб'ёмы сцёкавых вод і ня падыходзіць для мяккіх тыпаў грунту, дзе магчымая сезонная дэфармацыя або зрухі грунтовых слаёў.

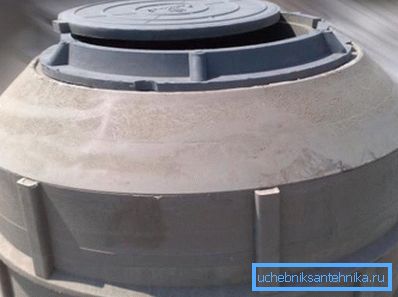

Бетонныя студні прымяняюцца паўсюдна, нягледзячы на ​​складанасць мантажу.

Шахты будуюцца з жалезабетонных кольцаў і валодаюць побач пераваг:

• падыходзіць для любога тыпу грунту;
• хутка мантуецца;
• мае высокую трываласць і надзейнасць;
• не схільны ўздзеянню хімічных рэчываў.

Аднак для ўладкавання такіх шахт (калодзежаў) неабходна прыцягваць будаўнічыя брыгады з пад'ёмнай тэхнікай.

Асноўныя патрабаванні БНіП

Патрабаванні БНіП на прыладу каналізацыйных калодзежаў, гэта свайго роду інструкцыя, дзе прапісаныя правілы кладкі сцёкавых магістраляў і тэхнічныя патрабаванні, што прад'яўляюцца да рознага роду студням з улікам санітарнай і тэхнічнай бяспекі.

Асноўнымі патрабаваннямі да студняў з'яўляюцца такія правілы:

• шахты не павінны ўсталёўвацца паблізу крыніц пітной вады і вадаправодных сістэм;
• калодзежы размяшчаюцца на вызначанай адлегласці ад жылых будынкаў і суседніх участкаў;
• аб'ёмы калодзежаў павінны адпавядаць колькасці якія пражываюць людзей і сярэдняму аб'ёме сцёкавых вод за пэўны прамежак часу.

заключэнне

Уладкоўваючы загарадны дом, усе будаўнічыя работы накіраваны на забеспячэння камфорту і выгоды. Многія лічаць, што паказчыкамі камфорту лічацца наяўнасць электрычнасці і крыніцы прэснай вады. Аднак без абсталяванай каналізацыі, назваць дом камфортным і зручным вельмі цяжка, паколькі без яе вы не зможаце нармальна памыць посуд ці прыняць душ.

Перад пачаткам праекціроўкі сістэм каналізацыі, рэкамендуецца азнаёміцца ​​з усімі палажэннямі БНіП і толькі пасля гэтага прыступаць да планавання, разметцы і будаўніцтву. Таксама можна паглядзець відэа ў гэтым артыкуле. Захаванне нормаў БНіП дазваляе прадухіліць забруджвання навакольнага асяроддзя неабчышчанымі каналізацыйнымі водамі і вытрымаць усе прадугледжаныя правіламі санітарныя нормы.
