Прылада крана: знаёмімся з папулярнымі канструкцыямі

Тэма гэтага артыкула - прылада крана. Мы пазнаёмімся з прынцыпам працы і прыладай некалькіх тыпаў кранбукс і вентыляў. Акрамя таго, нам трэба будзе вывучыць тыповыя праблемы гэтых вырабаў і спосабы іх вырашэння.

змяшальнікі

У найбольш распаўсюджаных сучасных змяшальніках прымяняюцца затворную і рэгулююць прылады трох тыпаў:

1. Шрубавыя кранбуксы.
2. Керамічныя кранбуксы.
3. Керамічныя картрыджы, якія дазваляюць рэгуляваць адным рычагом тэмпературу і напор вады.

Удакладнім: мы наўмысна не закранаем экзотыку накшталт змяшальнікаў з электроннымі тэрмастатамі. Наўрад ці чалавеку, які не мае прафесійных навыкаў, прыйдзе ў галаву рамантаваць гэтак складаную тэхніку.

Разбяром канструктыўнае выкананне і асаблівасці ўсіх трох рашэнняў.

вінтавая кранбукса

Вада перакрываецца забяспечаным гумовай пракладкай клапанам, які прыціскаецца да сядла ў корпусе змяшальніка.

Клапан можа мець два варыянты выканання.

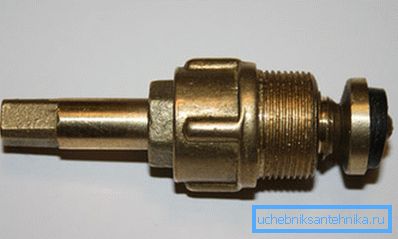

• Традыцыйнае рашэнне - рухомы клапан, устаўлены ў пазу спадзіста разьбовага штока. Пры закліноўванні клапана ў штоке пракладка будзе круціцца, прыціскаючыся да сядла, што прывядзе да яе хуткага зносу.

• Больш новая канструкцыя - шасцігранная клапан, які выціскаецца верціцца штоком з корпуса буксы. Пракладка па ўсёй даўжыні ходу клапана рухаецца строга паступальна.

Відавочна, што ў абодвух выпадках штоку неабходна ўшчыльненне: пры адкрытым кране ў корпусе кранбуксы ствараецца залішні ціск.

Шток герметызуецца адным з двух спосабаў:

1. Сальнікавай набіваннем. Сальнік падціскаецца шайбай знізу і гайкай-сальницей зверху. Такая схема герметызацыі выкарыстоўваецца толькі ў буксах з клапанам, устаўляюць у пазу штока.

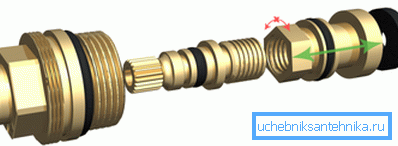

2. Гумовымі ўшчыльняючымі кольцамі. Уласна, большасць якія прадаюцца цяпер кранбукс ставіцца менавіта да гэтага тыпу.

Якія праблемы характэрныя для шрубавых букс? Ці цяжка ліквідаваць іх сваімі рукамі?

Нюанс: цана вінтавой кранбуксы - ад 35 да 45 рублёў. Калі ў бліжэйшай краме сантэхнікі няма колцавых ўшчыльняльнікаў або сальніка, замест далейшых пошукаў прасцей памяняць буксуе цалкам.

керамічная кранбукса

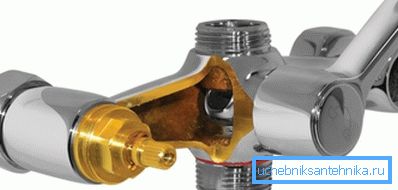

Прылада керамічнага крана прынцыпова адрозніваецца ад шрубавага, нягледзячы на ​​іх поўную сумяшчальнасць.

• Вада адчыняецца і зачыняецца пры узаемным зняцці прыцёртых керамічных пласцінак з выразамі.
• Герметычнасць паміж сядлом корпуса змяшальніка і пласцінамі забяспечваецца кальцавой гумовай або сіліконавай пракладкай.

Керамічныя буксы пры штатным рэжыме выкарыстання значна даўгавечней шрубавых і заўсёды ідэальна трымаюць ваду. Іх няспраўнасці звязаны толькі з якія трапілі ў выразы пласцін смеццем: пры спробе прыкласці значны высілак скалываются альбо краю выраза, альбо выступы, за якія адна з пласцін пракручваецца пры павароце баранчыка (ручкі крана).

Нажаль, інструкцыя па ліквідацыі няспраўнасці ў гэтым выпадку зводзіцца да замены буксы цалкам. Керамічныя пласціны ў шырокім продажы адсутнічаюць.

Важна: праблема пяску і акалінай ў трубах раз і назаўжды вырашаецца устаноўкай на ўваходзе ў кватэру фільтраў грубай ачысткі.

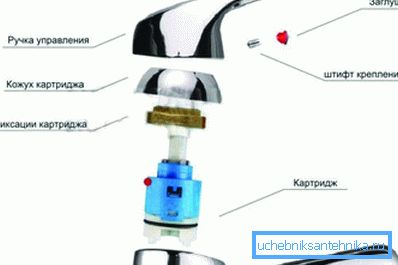

картрыдж

Схема яго працы адрозніваецца ад прынцыпу дзеяння керамічнай буксы двума асаблівасцямі:

1. Рухомая пласціна не круціцца вакол сваёй восі, а свабодна ссоўваецца ў межах плоскасці.
2. Пазу ў ёй сумяшчаецца не з адным, а з двума адтулінамі ў ніжняй керамічнай пласціне - для падачы халоднай і гарачай вады адпаведна.

За зрушэнне пласціны адказвае рухома замацаваны пластыкавы рычаг. Праблемы з працай картрыджа і ў гэтым выпадку ўзнікаюць альбо з-за смецця ў трубах, альбо з-за прыкладання да рычага празмернага намаганні. Звычку перакрываць ваду рэзкім бавоўнай рукой па дзяржальні лепш забыцца.

Што ламаецца ў картрыджы:

• Пластыкавы рычаг, да якога шрубай мацуецца дзяржальня.
• Пластыкавыя фіксатары, ўтрымлівальныя верхнюю керамічную пласціну.
• Нарэшце, пры спробе зачыніць заклиненный смеццем картрыдж можна сашпіліць саму пласціну.

Як і керамічная кранбукса, картрыдж пры паломцы змяняецца цалкам.

Як гэта зрабіць?

1. Вымаем запрасаваць у дзяржальню пластыкавую корак.
2. Выкручваем які хаваецца пад ёй крапежны шруба. Ён можа мець галоўку пад плоскую, крыжовую адвёртку або пад шасцісценнік.
3. Свинчиваем з корпуса змяшальніка дэкаратыўную гайку. Зразумела, без выкарыстання інструмента: храмаванне лёгка парушыць.
4. Ужо з дапамогай разводны або рожкового ключа выкручваем ўтрымлівальную картрыдж латуневую гайку, вымаем сам картрыдж і накіроўваемся ў краму за заменай.

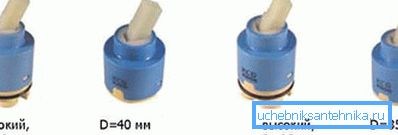

Звярніце ўвагу: картрыджы вырабляюцца з памерам 28, 35 і 46 міліметраў. Каб не памыліцца пры куплі, захопіце з сабой ўзор.

вентыля

З ўжываюцца ў кватэрах і прыватных дамах запорной арматуры найбольш распаўсюджаныя:

• Шрубавыя вентыля.
• Коркавыя вентыля.
• Шаравыя вентыля.
• Троххадовых краны (коркавыя і шаравыя).

шрубавыя

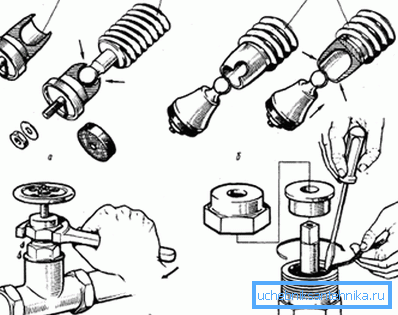

І апісанне прылады, і тыповыя праблемы шрубавых кранбукс ў поўнай меры адносяцца да шрубавым вентыляў.

Асобна варта згадаць толькі некалькі момантаў:

• Прастору пад сядлом звычайна становіцца кішэняй, у якім запасіцца розны смецце. Калі напор у змяшальніках рэзка ўпаў - варта перакрыць стояк, выкруціць галоўку вентыля і зазірнуць у яго корпус.
• У 80-я гады невядомае айчыннае прадпрыемства выпусціла вялікую партыю вентыляў з канічнымі латунным клапанамі. Пры спробе перакрыць ваду клапан часта намёртва закліноўвае; выкручваючы шток, вы хутчэй за ўсё вырвецца яго з таго, хто застаўся ў сядле клапана. Пры першай жа магчымасці вентыль такой канструкцыі лепш замяніць.
• Калі ў вентыля пацёк сальнік, яго не заўсёды неабходна набіваць. Часта досыць адкруціць баранчык да ўпора: разьба на штоке подожмет Сальнікава набіванне праз размешчаную пад ёй шайбу.

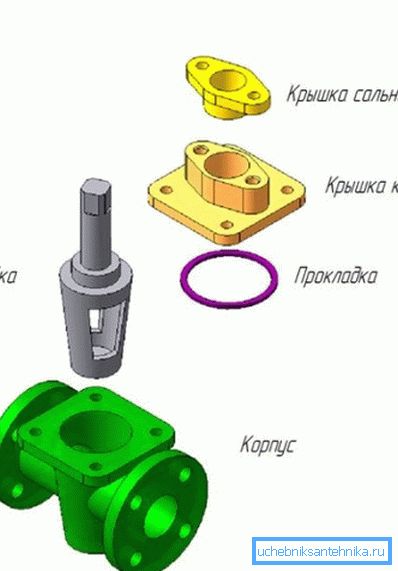

коркавыя

Вада адчыняецца і зачыняецца паваротам коркі з прарэзам у ёй. Вада ўтрымліваецца прыцёртымі паверхнямі коркі і корпуса.

Адсутнасць уцечак па штоку забяспечваецца адным з двух спосабаў:

• Прыціскам коркі да корпуса гайкай на хваставік коркі.
• Сальнікавай набіваннем.

Адзіная праблема коркавай канструкцыі, якую можна ліквідаваць самастойна - цячы сальніка. Для яго набівання вада павінна быць скінута па абодва бакі ад вентыля - у адваротным выпадку заўсёды будзе верагоднасць, што корак, ня утрымоўваную сальницей, выціснула пры найменшым зрушэнні.

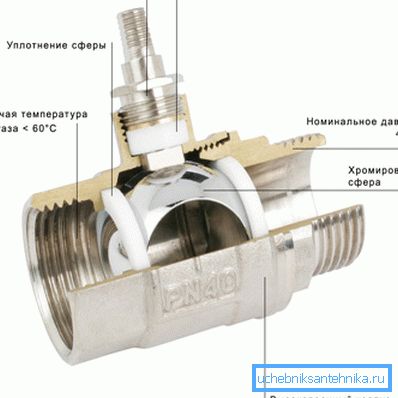

шаравыя

Як уладкованы шаравой кран - найбольш надзейны і даўгавечны прадстаўнік запорной арматуры?

Яго прылада нагадвае коркавы вентыль, але з некалькімі канструктыўнымі зменамі.

• Корак ўяўляе сабой шар з ідэальна апрацаванай паверхняй.
• Герметычнасць забяспечваецца не прыціркай да корпуса, а парай фторопластовых або тефлоновых колцавых сёдлаў.
• Шток ушчыльнены гумовым або палімерным кольцам.

У залежнасці ад прызначэння прылада шаравога крана можа прыкметна вар'іравацца:

1. Корпус можа быць разборным (на шпільках або разьбе) і цельносварной.
2. Далучэнне да трубаправода можа ўяўляць сабой разьбы (унутраныя або вонкавыя), фланцы для труб або патрубкі пад зварку.
3. Сядла запорного шара могуць быць подпружинены для кампенсацыі іх зносу.

Дзіўна, што, часам паміж шарам і сядлом наўмысна пакідаецца невялікі зазор. Затворную шар прыціскаецца да сядла ціскам рабочай асяроддзя.

Адзіная тыповая праблема шаравых кранаў - цячы па штоку, якая ўстараняецца шлейкай гайкі-сальницы або подмотку пад яе стужкі ФУМ.

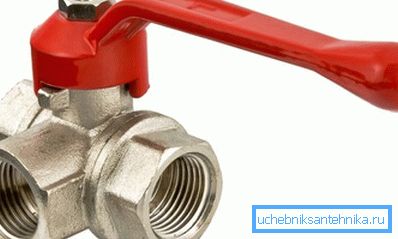

троххадовых

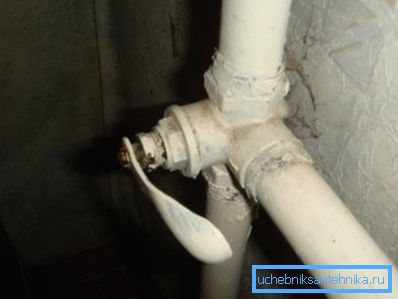

Якое прылада і прызначэнне трехходового крана? Прызначэнне - перанакіраванне патоку рабочай асяроддзя ў адзін з далучаных трубаправодаў. Скажам, троххадовых кран, усталяваны на злучэнні падводкі да радыятара і перамычкі, здольны накіраваць цепланосбіт сістэмы ацяплення альбо праз перамычку, альбо праз батарэю, тым самым рэгулюючы ступень нагрэву памяшкання.

Прылада трехходового крана і яго тыповыя няспраўнасці цалкам дублююць прылада і няспраўнасці вентыляў адпаведных тыпаў. Розніца паміж імі - толькі ў колькасці адводаў і форме выраза ў корку ці шары.

заключэнне

Спадзяемся, што наш кароткі экскурс у прыладу запорной арматуры дапаможа чытачу ў ліквідацыі большасці яе няспраўнасцяў. Відэа ў гэтым артыкуле, як заўсёды, прапануе яму дадатковыя тэматычныя матэрыялы. Поспехаў!
