Прылада свідравіны пад ваду: асноўныя элементы і парады па

Што такое свідравіна? Адказ быццам бы відавочны: дзірка ў зямлі, з якой выпампоўваецца вада. Відавочны і памылковы. Перад намі цэлы комплекс абсталявання - ад фільтра з адстойнікам да сістэмы аўтаматычнага ўключэння помпы. Тэма гэтага артыкула - прылада свідравін на ваду.

кампаненты

Такім чынам, з чаго складаецца свідравіна? Адразу агаворым: намі абмяркоўваецца збудаванне свідравіны адносна невялікай глыбіні (да 70-100 метраў) з дэбітам, дастатковым для забеспячэння вадой жыхароў аднаго або двух-трох прыватных дамоў. Прамысловыя свідравіны, здольныя аддаваць дзясяткі кубаметраў вады ў гадзіну і якія бяруць ваду з ніжніх гарызонтаў, ўладкованыя складаней.

Рушым па ствале свідравіны знізу ўверх.

• Адстойнік. Гэта труба з глухімі сценкамі, заглыбленая ў водатрывалым пласт ніжэй фільтра.
• Уласна фільтр, які забяспечвае ачыстку якая паступае да помпы вады ад пяску і часціц грунту.
• Обсадная труба, якая забяспечвае стабільнасць сценак свідравіны. Менавіта дзякуючы ёй вузкі вертыкальны калодзеж не абсыпаецца ў першыя ж дні эксплуатацыі.
• Прыямак або кесон, якія знаходзяцца ў вусце свідравіны. Мэта пабудовы гэтага неглыбокага калодзежа дваякае: ён абараняе трубу, па якой падаецца вада, ад замярзання і прадухіляе абсыпанне грунту над обсадной трубой.

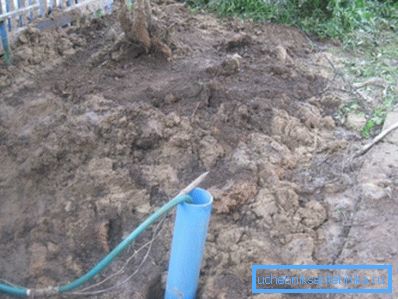

Дзіўна, што, у цёплых рэгіёнах свідравіны часта абыходзяцца без гэтага элемента. У прыватнасці, у Крыме з яго станоўчай тэмпературай самага халоднага зімовага месяца можна назіраць обсадные трубы, што тырчэлі непасрэдна з зямлі; вада паступае ў дом па незаглубленному ўводу.

• Помпа, які забяспечвае ўздым вады з глыбіні.
• Напорная труба, па якой вада паступае з свідравіны ў дом.
• Зваротны клапан, які перашкаджае зваротнаму току вады пры прыпынку помпы.
• Аўтаматыка кіравання помпай.
• Гідраакумулятар або назапашвальная ёмістасць, якія дазваляюць помпе прастойваць.

У гэтым парадку мы і разбяром прылада свідравіны на ваду больш дэталёва.

Падземная частка свідравіны

обсадная калона

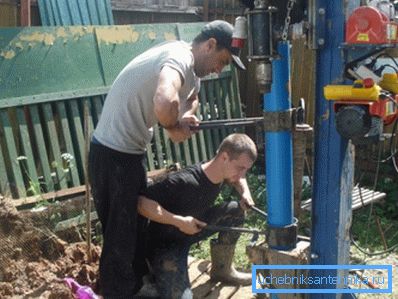

Фільтр і адстойнік з'яўляюцца часткай обсадной калоны і апускаюцца ў прасвідраваных сваімі рукамі ці з прыцягненнем тэхнікі свідравіну як адзінае цэлае. Калона, як правіла, збіраецца на месцы з адрэзкаў трубы, забяспечаных замкамі (часцей за ўсё рэзьбавыя).

Дыяметр обсадной калоны звычайна нязначна перавышае дыяметр помпы; для найбольш распаўсюджаных 4-цалевых помпаў выкарыстоўваецца 125-міліметровая труба.

Якія матэрыялы могуць быць выкарыстаны і якія іх ключавыя асаблівасці?

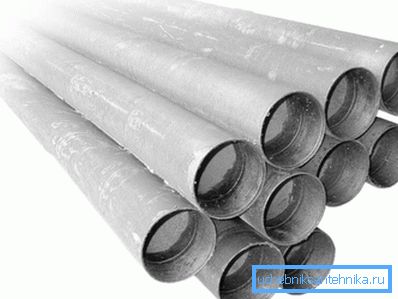

• Традыцыйны матэрыял для обсадной калоны - чорная сталь. Нягледзячы на ​​схільнасць карозіі, тэрмін яе службы дасягае 50 і больш гадоў дзякуючы самавітай таўшчыні сценак - 5-6 міліметраў. Таўстасценных труба не баіцца любых зрухаў грунта і гарантуе працаздольнасць свідравіны пры любых умовах; адзіны недахоп гэтага матэрыялу - высокая цана.

• Асбестацэментныя трубы куды танней; куды ніжэй і іх трываласць. Матэрыял падыходзіць выключна для стабільных грунтоў пры невялікай глыбіні свідравіны (бурэнне на пясок).
• Поліэтылен нізкага ціску (ПНД) - яшчэ больш эканамічны матэрыял. Ён валодае практычна неабмежаваным тэрмінам службы - з адной агаворкай: механічным уздзеянням мяккі пластык супрацьстаяць не можа.

Карысна: у якасці обсадных выкарыстоўваюцца выключна напорныя трубы, адрозныя трываласцю і таўшчынёй сценак.

• Непластифицированный полівінілхларыду (НПВХ) - кампраміс паміж трываласцю сталі і таннасцю поліэтылену. Трубы некалькі цвярдзей вырабленых з ПНД; рэзьбавыя злучэння дазваляюць лёгка аб'ядноўваць іх у калону.

Якім бывае фільтр, адсяваць забруджвання?

1. Сталёвыя обсадные калоны звычайна камплектуюцца плеценых фільтрам з нержавеючай дроту.
2. У пластыкавых фільтр ўяўляе сабой зону перфарацыі. Дробныя адтуліны з невялікім інтэрвалам размяшчаюцца на працягу 1-3 метраў трубы пасля прыкладна метровага ўчастка адстойніка.

Прыямак, кесон

Прыямак ўяўляе сабой калодзеж, адкапаны некалькі ніжэй узроўня прамярзання. Сценкі бетануюцца або выкладваюцца з чырвонай цэглы (сілікатная дрэнна пераносіць працяглы кантакт з вадой). Вакол ўзвышаецца ў сярэдзіне приямка обсадной трубы фармуецца гліняны замак, які абараняе ствол свідравіны ад траплення вады з паверхні.

Зверху прыямак накрываецца бетоннай плітой або тоўстымі дошкамі і ўцяпляецца любым даступным спосабам.

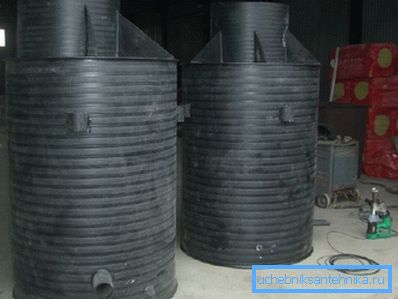

Кесон - гатовае рашэнне, пластыкавы, сталёвы або бетонны звон, часта забяспечваюцца люкам. Кесоны карыстаюцца вялікім попытам з-за істотнай эканоміі часу на стадыі абсталявання свідравіны.

насос

Якім можа быць прылада, падымалае ваду на паверхню?

У крамах можна сустрэць тры тыпу свідравін помпаў.

1. павярхоўны размяшчаецца ў приямке або кесоне і падымае ваду, ствараючы разрэджанне ў апушчанай уніз трубе. Зразумела, што з вялікай глыбіні такім спосабам ваду не падняць: гэты тып помпаў выкарыстоўваецца выключна пры абсталяванні свідравін на пясок пры глыбіні люстэрка вады не больш за 10 метраў.
2. Мембранны погружной помпа забяспечвае напор дзякуючы цыклічным ваганняў саленоіда з парай мембран. Набор шарыкавых клапанаў забяспечвае рух вады ў патрэбным кірунку на абедзвюх фазах цыклу.

Гэтыя прылады забяспечваюць нядрэнны напор пры кампактных памерах і невысокай кошту; аднак для глыбінных свідравін іх выкарыстоўваць не варта. Інструкцыя звязана з адносна невялікім (не больш за 2 гадоў) рэсурсам паміж рамонтамі: мембраны ў працэсе работы бесперапынна дэфармуюцца, назапашваючы так званую стомленасць матэрыялу, і патрабуюць перыядычнай замены.

1. Нарэшце, у аснове найбольш папулярнай схемы - цэнтрабежнага помпы - ляжыць звычайная цэнтрабежная крыльчатка. Ад свайго блізкага родзіча - віхравога помпы - цэнтрабежны адрозніваецца вялікай адлегласцю паміж крыльчаткой і корпусам (такім чынам, вытворцы пазбягаюць паскоранай эрозіі непазбежнымі абразіўнымі часціцамі) і наяўнасцю некалькіх прыступак, кампенсавальным непазбежнае падзенне напору пры павелічэнні зазору.

Кожная прыступку складаецца з асобнай крыльчаткі і дыфузара; пры гэтым крыльчаткі насаджаныя на вал агульнага для ўсіх электраматора. Адна прыступку павялічвае напор на выхадзе помпы на 5-10 метраў.

надземнай абсталяванне

Як выглядае прылада свідравіны для вады вышэй за ўзровень грунта?

буфер

У гэтай ролі выступае гідраакумулятар або назапашвальная ёмістасць.

Кожнае рашэнне мае свае перавагі і недахопы.

• Гідраакумулятар здольны ствараць большы ціск у вадаправодзе, пры гэтым можа быць размешчаны ў любым пункце сістэмы водазабеспячэння. Аднак гідраакумулятарам маюць адносна невялікі аб'ём і даволі дарогі.
• Назапашвальная ёмістасць, наадварот, пры ўмераным кошце можа мець вельмі значны аб'ём, які дазволіць без дыскамфорту перанесці адключэнне электраэнергіі або рамонт помпы. Аднак размяшчаць яе прыйдзецца ў верхняй кропцы будынкі.

Даведка: каб забяспечыць у вадаправодзе прымальнае ціск у 1 кгс / см2, ёмістасць прыйдзецца падняць на вышыню 10 метраў, што прыкладна адпавядае тром паверхах.

аўтаматыка

Яна ўяўляе сабой датчык, па камандзе з якога рэле ўключае і выключае харчаванне помпы.

Тып датчыка залежыць ад тыпу буфернай ёмістасці:

• У выпадку гідраакумулятара помпа ўключаецца пры падзенні ціску ў вадаправодзе ніжэй парогавага значэння.

• У назапашвальнай ёмістасці размяшчаецца поплавковый датчык ўзроўню вады.

заключэнне

Калі чытач не атрымаў адказу на якія-небудзь пытанні - магчыма, ён знойдзе іх у відэа ў гэтым артыкуле. Поспехаў!
