Разлік вадаправода ў прыватным доме: проста аб складаным

Тэма гэтага артыкула - разлік водаправодных сетак у прыватным доме. Паколькі тыповая схема водазабеспячэння невялікага катэджа не адрозніваецца высокай складанасцю, нам не прыйдзецца лезці ў нетры складаных формул; аднак некаторая колькасць тэорыі чытачу вымушана прыйдзецца засвоіць.

Асаблівасці разводкі катэджа

Чым, уласна, сістэма водазабеспячэння ў прыватным доме прасцей, чым у шматкватэрным будынку (зразумела, акрамя агульнага колькасці сантэхнічных прыбораў)?

Прынцыповых адрознення два:

• На гарачай вадзе, як правіла, няма неабходнасці забяспечваць пастаянную цыркуляцыю праз стаякі і полотенцесушители.

Пры наяўнасці цыркуляцыйных урэзак разлік вадаправоднай сеткі гарачай вады прыкметна ўскладняецца: трубах трэба прапусціць праз сябе не толькі разбірайцеся жыхарамі ваду, але і бесперапынна абгортваюцца масы вады.

У нашым жа выпадку адлегласць ад сантехприборов да бойлера, калонкі ці урэзкі ў трасу досыць мала, каб не надаваць увагі хуткасці падачы ГВС да крана.

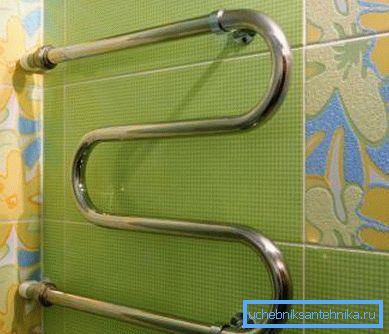

Важна: Тым, хто не сутыкаўся з цыркуляцыйнымі схемамі ГВС - у сучасных шматкватэрных дамах стаякі гарачага водазабеспячэння злучаюцца парамі. За кошт розніцы ціскаў на ўрэзка, стваранай падпорнай шайбай, праз стаякі бесперапынна цыркулюе вада. Тым самым забяспечваецца хуткая падача ГВС да змяшальніка і круглагодны нагрэў ручнiкоў у ванных пакоях.

• Вадаправод ў прыватным доме разводзіцца па тупіковай схеме, што мае на ўвазе пастаянную нагрузку на асобныя ўчасткі разводкі. Для параўнання - разлік вадаправоднай кальцавой сеткі (якая дазваляе запитать кожны ўчастак вадаправода з двух і больш крыніц) павінен выконвацца асобна для кожнай з магчымых схем падлучэння.

што лічым

Нам трэба будзе:

1. Ацаніць расход вады пры пікавым спажыванні.
2. Выканаць разлік перасеку вадаправоднай трубы, здольнай забяспечыць гэты расход пры прымальнай хуткасці патоку.

Даведка: максімальная хуткасць патоку вады, пры якой ён не спараджае гідраўлічных шумоў, складае каля 1,5 м / с.

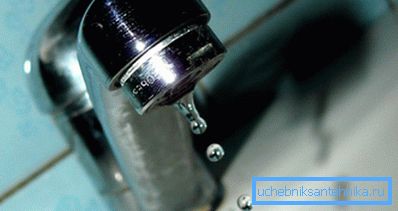

1. Вылічыць напор на канцавым сантэхнічных прыбораў. Калі ён будзе непрымальна нізкім, варта падумаць або аб павелічэнні дыяметра трубаправода, або аб ўсталёўцы прамежкавай падпампоўкі.

Задачы сфармуляваныя. Непасрэдна да справы.

выдатак

Яго можна прыблізна ацаніць па нормах расходу для асобных сантэхнічных прыбораў. Дадзеныя пры жаданні нескладана знайсці ў адным з дадаткаў да БНіП 2.04.01-85; для выгоды чытача мы прывядзем вытрымку з яго.

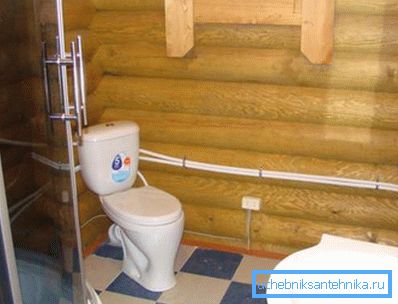

У шматкватэрных дамах пры разліку расходу выкарыстоўваецца каэфіцыент верагоднасці адначасовага выкарыстання прыбораў. Нам дастаткова проста прасумаваць расход вады праз прыборы, якія могуць выкарыстоўвацца адначасова. Скажам, мыйка, душавая кабінка і ўнітаз дадуць агульны расход, роўны 0,12 + 0,12 + 0,10 = 0,34 л / с.

перасек

Разлік перасеку трубы вадаправода можа быць выкананы двума спосабамі:

1. Падборам па табліцы значэнняў.
2. Разлікам па максімальнай дапушчальнай хуткасці патоку.

Падбор па табліцы

Уласна, табліца не патрабуе якіх-небудзь каментароў.

Скажам, для расходу ў 0,34 л / с досыць трубы ДУ15.

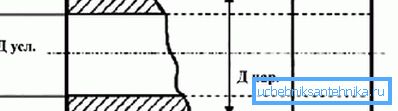

Звярніце ўвагу: ДК (умоўны праход) прыкладна роўны ўнутраным дыяметры вадагазаправодныя трубы. У палімерных труб, маркіруюць вонкавым дыяметрам, унутраны адрозніваецца ад яго прыкладна на крок: скажам, 40-міліметровая поліпрапіленавая труба мае ўнутраны дыяметр каля 32 мм.

Разлік па хуткасці патоку

Разлік дыяметра вадаправода па выдатку вады праз яго можа быць выкананы з выкарыстаннем двух простых формул:

1. Формулы разліку плошчы сячэння па яго радыусе.
2. Формулы разліку расходу праз вядомае перасек пры вядомай хуткасці патоку.

Першая формула мае выгляд S =? r ^ 2. У ёй:

• S - шуканая плошчу перасеку.
• ? - лік пі (прыкладна 3,1415).
• r - радыус сячэння (палова ДК або ўнутранага дыяметра трубы).

Другая формула выглядае як Q = VS, дзе:

• Q - расход;
• V - хуткасць патоку;
• S - плошча перасеку.

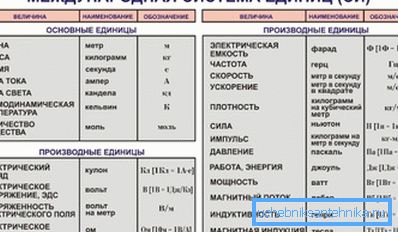

Для зручнасці вылічэнняў ўсе велічыні перакладаюцца ў СІ - метры, квадратныя метры, метры ў секунду і кубічныя метры ў секунду.

Давайце сваімі рукамі разлічым мінімальны ДК трубы для наступных ўводных дадзеных:

• Выдатак праз яе складае ўсё тыя ж 0,34 літра ў секунду.
• Хуткасць патоку, выкарыстоўваная ў вылічэннях - максімальна дапушчальныя 1,5 м / с.

Непасрэдна да справы.

1. Выдатак ў велічынях СІ будзе роўным 0,00034 м3 / с.
2. Плошчу перасеку паводле другой формулы павінна быць не менш за 0,00034 / 1,5 = 0,00027 м2.
3. Квадрат радыусу паводле першай формулы роўны 0,00027 / 3,1415 = 0,000086.
4. Здабываем з гэтага ліку квадратны корань. Радыус роўны 0,0092 метра.
5. Каб атрымаць ДК або ўнутраны дыяметр, памнажаем радыус на два. Вынік - 0,0184 метра, або 18 міліметраў. Як лёгка заўважыць, ён блізкі да атрыманага першым спосабам, хоць і не супадае з ім у дакладнасці.

напор

Пачнем з некалькіх агульных заўваг:

• Тыповая ціск у магістралі халоднага водазабеспячэння складае ад 2 да 4 атмасфер (кгс / гл 2). Яно залежыць ад адлегласці да бліжэйшай помпавай станцыі або воданапорнай вежы, ад рэльефу мясцовасці, стану магістралі, тыпу запорной арматуры на магістральным вадаправодзе і шэрагу іншых фактараў.

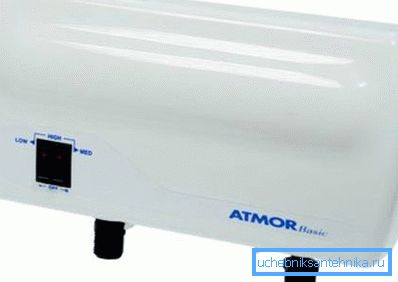

• Абсалютны мінімум напору, які дазваляе працаваць усім сучасным сантэхнічным прыбораў і якая выкарыстоўвае ваду бытавой тэхніцы - 3 метра. Інструкцыя да праточнага воданагравальніка Атмор, да прыкладу, прама кажа, што ніжні парог спрацоўвання які ўключае нагрэў датчыка ціску роўны 0,3 кгс / см2.

Даведка: пры атмасферным ціску 10 метраў напору адпавядаюць 1 кгс / см2 залішняга ціску.

На практыцы на канцавым сантэхнічных прыбораў лепш мець мінімальны напор у пяць метраў. Невялікі запас кампенсуе няўлічаныя страты ў падводках, запорной арматуры і самай прыборы.

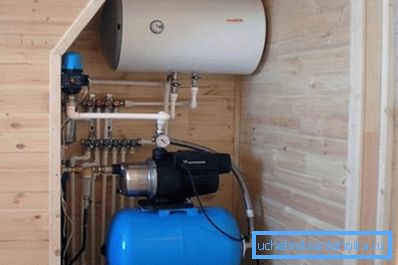

Нам трэба вылічыць падзенне напору ў трубаправодзе вядомай працягласці і дыяметра. Калі рознасць напору, адпаведнага ціску ў магістралі, і падзенні напору ў вадаправодзе больш за 5 метраў - наша сістэма водазабеспячэння будзе функцыянаваць без нараканняў. Калі менш - трэба альбо павялічваць дыяметр трубы, альбо размыкать яе падпампоўкай (кошт якой, дарэчы, відавочна перавысіць рост выдаткаў на трубы з-за павелічэння іх дыяметра на адзін крок).

Так як жа выконваецца разлік напору ў вадаправоднай сеткі?

Тут дзейнічае формула H = iL (1 + K), у якой:

• H - запаветнае значэнне падзення напору.
• i - так званы гідраўлічны ўхіл трубаправода.
• L - даўжыня трубы.
• K - каэфіцыент, які вызначаецца функцыянальнасцю вадаправода.

Прасцей за ўсё вызначыць каэфіцыент К.

Ён роўны:

• 0,3 для гаспадарча-пітнога прызначэння.
• 0,2 для прамысловага або пажарна-гаспадарчага.
• 0,15 для пажарна-вытворчага.

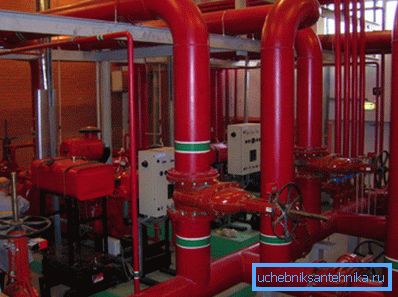

• 0,10 для пажарнага.

З вымярэннем даўжыні трубаправода або яго ўчастка таксама асаблівых складанасцяў не ўзнікае; а вось паняцце гідраўлічнага ўхілу патрабуе асобнай гутаркі.

На яго значэнне ўплываюць наступныя фактары:

1. Шурпатасць сценак трубы, якая, у сваю чаргу, залежыць ад іх матэрыялу і ўзросту. Пластыкі валодаюць больш гладкай паверхняй у параўнанні са сталлю або чыгуном; акрамя таго, сталёвыя трубы з часам зарастаюць вапнавымі адкладамі і іржой.
2. Дыяметр трубы. Тут дзейнічае зваротная залежнасць: чым ён менш, тым большы супраціў трубаправод аказвае руху вады ў ім.
3. Хуткасць патоку. З яе павелічэннем супраціў таксама павялічваецца.

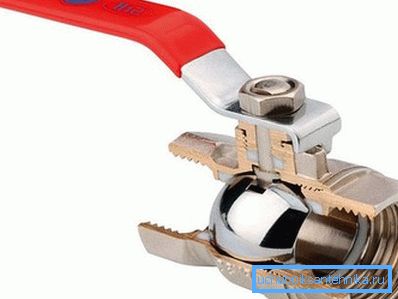

Некаторы час таму даводзілася дадаткова ўлічваць гідраўлічныя страты на запорной арматуры; аднак сучасныя полнопроходные шаравыя вентыля ствараюць прыкладна такое ж супраціў, што і труба, таму імі можна смела занядбаць.

Вылічыць гідраўлічны ўхіл сваімі сіламі вельмі праблематычна, але, на шчасце, у гэтым і няма неабходнасці: усе неабходныя значэння можна знайсці ў так званых табліцах Шевелева.

Каб чытач прадставіў сабе, пра што ідзе гаворка, прывядзем невялікі фрагмент адной з табліц для пластыкавай трубы дыяметрам 20 мм.

Што такое 1000i у крайнім правым слупку табліцы? Гэта ўсяго толькі значэнне гідраўлічнага ўхілу на 1000 пагонных метраў. Каб атрымаць значэнне i для нашай формулы, яго досыць падзяліць на 1000.

Давайце вылічым падзенне напору ў трубе дыяметрам 20 мм пры яе даўжыні, роўнай 25 метрам, і хуткасці патоку ў паўтара метра ў секунду.

1. Шукаем адпаведныя параметры ў табліцы. Паводле яе дадзеным, 1000i для апісаных умоў роўна 221,8; i = 221,8 / 1000 = 0,2218.

1. Падстаўляем ўсё значэнні ў формулу. H = 0,2218 * 25 * (1 + 0,3) = 7,2085 метра. Пры ціску на ўваходзе вадаправода ў 2,5 атмасферы на выхадзе яно складзе 2,5 - (7,2 / 10) = 1,78 кгс / см2, што больш чым здавальняюча.

заключэнне

Падкрэслім яшчэ раз: прыведзеныя схемы разлікаў гранічна спрошчаны і не прызначаныя для прафесійных разлікаў складаных сістэм. Аднак іх дакладнасць цалкам прымальная для патрэб ўладальнікаў прыватных дамоў.

Дадатковую інфармацыю, як звычайна, чытачу прапануе відэа ў гэтым артыкуле. Поспехаў!
