Рэгуляванне рэле ціску вады для помпы

Рэле ціску з'яўляецца ключавым элементам у аўтаматызацыі працы помпы або помпавай станцыі, яно дае сігнал на ўключэнне і адключэння помпы. У залежнасці ад вытворцы і мадэлі завадскія ўстаноўкі могуць адрознівацца, але, як правіла, ніжні парог ўключэння помпы настроены на ціск 1,4-1,8 бар, а парог выключэння 2,5-3 бар. Але часам такія ўстаноўкі парога спрацоўвання недастатковыя для нармальнай працы сантэхнічных прыбораў, таму неабходная рэгуляванне рэле ціску вады для помпы, каб падабраць індывідуальныя параметры яго ўключэння і адключэння.

Канструкцыя і прынцып працы

Перш чым прыступіць да налады рэле, трэба разабрацца ў канструкцыі і прынцыпе яго працы. Канструкцыя рэле досыць простая і ўяўляе сабой кантакты, подпружиненные пласцінай, на якую дзейнічае ціск вады.

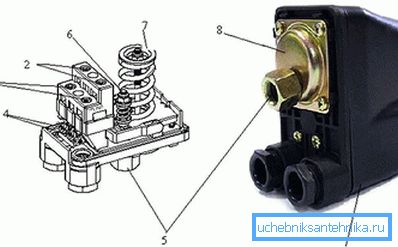

1. Корпус.
2. Кантактная група для падлучэння помпы.
3. Клемы для падлучэння да сеткі харчавання.
4. Клемы зазямлення.
5. Гайка для падлучэння рэле да вадаправода.
6. Спружына рэгулявання дыферэнцыяла ціску.
7. Спружына рэгулявання мінімальнага ціску.
8. Вузел, дзе знаходзіцца поршань і мембрана.

На металічным падставе замацаваная адным канцом металічная платформа, якая можа падымацца і апускацца пад дзеяннем поршня. Поршань прыводзіцца ў рух ціскам вады. На платформе ўстаноўлена дзве спружыны (6,7), вялікая спружына (7) процідзейнічае сіле поршня (вады) тым самым, уравновешивая яго. Маленькая спружына (7) уступае ў дзеянне не адразу, а пасля таго як платформа паднімецца да пэўнай вышыні, і як толькі платформа закране меншай спружыны, поршня пачынаюць процідзейнічаць сілы абедзвюх спружын і супрацьдзеянне сіле поршня ўзрасце, з гэтага моманту платформе трэба падняцца зусім няшмат, каб кантакты растуліліся, і помпа адключыўся. За размыканне і замыканне кантактаў адказвае невялікі шарнір з спружынкі. Як толькі платформа падымаецца вышэй за гэты шарніра, кантакты адскокваюць ўніз і электрычная ланцуг размыкается, як толькі дзеянне сілы поршня (вады) слабее, платформа апускаецца ўніз і кантакты замыкаюцца.

Вялікая спружына адказвае за ўключэнне помпы, то бок, за ніжнюю мяжу ціску, а з дапамогай маленькай спружыны рэгулюецца момант адключэння помпы, а дакладней, задаецца рознасць паміж уключэннем і адключэннем.

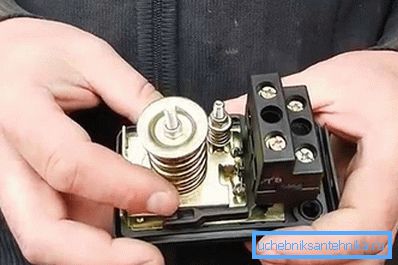

Настройка

Зыходзячы з прынцыпу дзеяння рэле, яго налада заключаецца ў змене калянасці паміж платформай, на якую дзейнічае ціск вады і кантактамі. Рэгуляванне ажыццяўляецца за кошт змены калянасці спружыны, якая альбо сціскаецца, альбо саслабляецца, рэгулявальнымі гайкамі. Перад пачаткам рэгулявання трэба зафіксаваць паказчыкі манометра падчас ўключэння і адключэння помпы. Далей, адключыць рэле ад сеткі, і зняць вечка корпуса. З дапамогай гаечны ключ, адкручваючы або закручваючы гайкі наладзіць патрэбныя параметры:

• калі неабходна толькі змяніць ніжні парог ўключэння (павялічыць або паменшыць), то трэба прыціснуць або адпусціць гайку на спружыне (7);
• для павелічэння або памяншэнне верхняй мяжы адключэння помпы, трэба прыкручваць або адкручваць гайку на спружыне (6), пры закручванні - мы падымаем мяжу адключэння наоса, а пры адкручванне, наадварот, паніжаем, павялічваючы рознасць паміж уключэннем і адключэннем;
• калі трэба мяняць адразу два параметру, то спачатку ажыццяўляецца рэгуляванне ніжняй мяжы, з дапамогай спружыны (7), а потым задаем рознасць з дапамогай спружыны (6);

Ўсе змены трэба кантраляваць з дапамогай манометра. Варта ўлічыць, што, змяняючы рознасць ціскаў, мы памяншаем або павялічваем працягласць працы помпы, і гэта адлюструецца на змене напору ў сеткі водаправода. Калі рознасць ціскаў будзе маленькай, то ціск у сеткі будзе «роўным» без бачных перападаў, але затое павялічыцца колькасць уключэнняў помпы, што можа паўплываць на яго тэрмін службы.

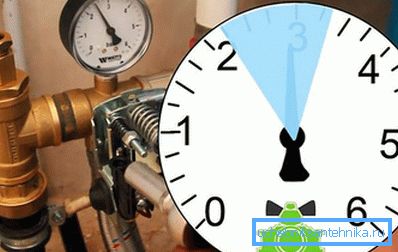

асаблівасці рэгулявання

Ажыццяўляючы рэгуляванне, трэба памятаць, што верхняе ціск не павінна быць вышэй максімальнага ціску, якое можа стварыць помпа (яго можна паглядзець у пашпартных характарыстыках помпы). Верхняе ціск не павінна перавышаць больш за 80% максімальна дапушчальнага ціску для канкрэтнай мадэлі, і гэтыя параметры паказваюцца ў інструкцыі да рэле. Таксама перад наладай трэба праверыць ціск паветра ў грушы гідрабак - яно павінна быць менш ніжняга парога ўключэння помпы на 0,2 бар. Яшчэ адно патрабаванне да рэгулёўцы, гэта рознасць ціскаў ўключэння і адключэння, яна павінна знаходзіцца ў межах 1-1,5 бар. Змяняючы параметры, нельга закручваць гайкі да ўпора, гэта можа прывесці да таго, што рэле наогул перастане спрацоўваць.

відэа

У гэтым відэа паказана, як рэгуляваць рэле ціску для помпы:
