Робім вадаправод ў прыватным доме

Калі вы вырашылі зрабіць вадаправод ў прыватным доме з назапашвальныя бакам або без яго, значыць, у вас ёсць магчымасць выкарыстоўваць для гэтай мэты калодзеж ці свідравіну (артэзіянскую або пясочную). Для адпампоўкі вады ў такіх выпадках выкарыстоўваюць павярхоўныя (гидрофоры) і погружные (глыбінныя) помпы, але другі варыянт больш выгадны па тэхнічных параметрах.

Таму, мы будзем разбірацца з устаноўкай глыбіннага помпы і разводкай поліпрапіленавых труб, а акрамя таго, прадэманструем вам відэа ў гэтым артыкуле.

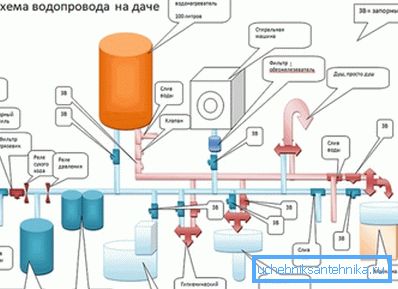

аўтаномны вадаправод

Рэкамендацыя. Погружные помпы бываюць вібрацыйны і цэнтрабежнымі, але сістэма вадаправода ў прыватным доме будзе лепш з цэнтрабежным агрэгатам. Справа ў тым, што вібрацыйныя помпы танней, затое іх тэхнічныя характарыстыкі таксама ніжэй. Да таго ж, вібрацыйны плот вады выклікае запесочивание свідравіны, што прыводзіць да паніжэння дэбіту.

дэбіт свідравіны

• Для таго каб вы ведалі, што вашага крыніцы вады (свідравіны або калодзежа) будзе дастаткова для патрэбаў гаспадаркі, трэба вызначыць яго дэбіт, які вымяраецца ў м³/ Сек, м³/ Мін, м³/ Гадзіну і м³/ суткі. Гэта значыць, вам трэба вызначыць, з якой хуткасцю будзе папаўняцца крыніцу пры водазаборы.
• Для гэтага з свідравіны (студні) трэба адпампаваць усю ваду і засекчы час, які на гэта выдаткавана (для гэтых мэт добра выкарыстоўваць помпу). Цяпер падлічыце аб'ём адпампаваць вады - гэта можна зрабіць з дапамогай доўгай рулеткі або шнура - замяралі адлегласць ад статычнага ўзроўню да паверхні зямлі, і адлегласць ад паверхні да дна - розніца паміж імі і будзе вышынёй вадзянога слупа.
• Акрамя статычнага вам трэба вызначыць статыстычны ўзровень - ён вызначаецца, калі вырабляецца водазабор, статыстычны ўзровень паніжаецца і, у рэшце рэшт, усталёўваецца на адным месцы - гэта і будзе дынамічны ўзровень (для помпаў рознай магутнасці гэты паказчык будзе адрознівацца).
• Дэбіт вызначаецца па формуле: Dt = V / (H_din-H_stat) * H_w. Тут Dt - гэта шуканы намі дэбіт у м³/ Гадзіну, V - гэта хуткасць адпампоўвання ў м³/ Гадзіну, H_din - дынамічны ўзровень, H_stat - статыстычны ўзровень, H_w - вышыня вадзянога слупа ад дна да статычнай пазнакі.
• Магутнасць погружной помпы не павінна перавышаць дэбіт крыніцы, а патрэбную вам лічбу вы зможаце атрымаць, калі суммируете ўсе водозаборные вузлы ў доме і на ўчастку. Для прастаты можаце арыентавацца на прыведзеную ніжэй табліцу, дзякуючы якой можна скласці праект вадаправода ў прыватным доме.

Прыкладны расход вады для розных санвузлоў

земляныя работы

Каб разабрацца ў тым, як правільна завесці вадаправод у прыватны дом, вам трэба даведацца глыбіню прамярзання глебы ў вашай мясцовасці - ад гэтага паказчыка будзе залежаць глыбіня траншэі - лепш за ўсё рабіць яе на 50 см ніжэй гэтай крытычнай кропкі.

Акрамя таго, дно траншэй трэба абавязкова засыпаць пластом пяску, як мінімум, 2-3 см вышынёй - такая мера служыць абаронай для поліэтыленавай трубы ад яе пашкоджанняў рознымі вострымі прадметамі, якія могуць апынуцца ў грунце (шкла, камяні, дрот). Пры засыпанні трубы і кабеля на іх таксама спачатку сыплюць пясок, а затым накідваюць грунт.

Рэкамендацыя. Для таго каб ўтрамбаваць засыпаны ў траншэю пясок, зусім не абавязкова выкарыстоўваць шлягай. Яго досыць багата паліць вадой і ён адразу просядет.

Акрамя траншэі вам давядзецца вырыць приямки каля сцяны з унутранага і вонкавага боку для таго каб была магчымасць завесці поліэтыленавую трубу скрозь падмурак або пад яго.

Калі ў вас падмурак маналітны, то ў стужцы абавязкова ёсць арматура, якая не дазволіць вам скарыстацца алмазнай або победитовой корончатой ​​фрэзай - адтуліна трэба будзе дзяўбці перфаратарам з зубілам і свердзелам, а арматуру выразаць балгаркай. Зрэшты, вы з такім жа поспехам можаце прайсці пад падмуркам, але для гэтага вонкавы і ўнутраны прыямак трэба рабіць досыць глыбокімі.

Калі ў вас калодзеж, то вам трэба будзе прасвідраваць адтуліну у калодзежны кальцы, але інструкцыя прадугледжвае іх выраб з драцяным або арматурным каркасам, такім чынам, выкарыстоўваць корончатой ​​фрэзу нельга.

Зручней за ўсё гэта рабіць свердзелам - накрэсліце круг патрэбнага дыяметра і па перыметры свідраваць адтуліну з мінімальным адлегласцю паміж адтулінамі, як на верхнім фота. Пасля гэтага кавалак бетону можна будзе выбіць малатком або выкарыстоўваць для гэтага зубіла і перфаратар.

выкарыстанне адаптара

У тых выпадках, калі праводка вадаправода ў прыватным доме робіцца ад свідравіны, тады можна выкарыстоўваць свідравін адаптар - гэта прыстасаванне выконвае тую ж ролю што і компрессіонные кутняй фітынг, праўда, кошт яго некалькі вышэй. Яго мантуюць ніжэй за ўзровень замярзання грунту, і мы цяпер распавядзем, як гэта можна зрабіць.

Як правіла, эксплуатацыйная і обсадная труба пры свідраванні свідравіны атрымліваецца вышэй, чым патрабуецца, таму, лішнюю частку папросту абразаюць балгаркай, пасля чаго ставяць агаловак. Але ў нас яшчэ будзе адаптар - адтуліна пад яго высвідроўваюцца алмазнай корончатой ​​фрэзай падыходнага дыяметра

Каб усталяваць і зафіксаваць на трубе частка адаптара з патрубком, вам трэба будзе ўкруціць ў яго іншую палоўку штангу - там ёсць адмысловая разьбовае адтуліну для гэтага. У якасці штангі можна выкарыстоўваць поліэтыленавую трубу (ПНД) з прамым компрессіонные фітынгам на канцы - разьба як раз падыходзіць. Толькі будзьце асцярожныя, каб адаптар ня рассоединился адвольна і не ўпаў у свідравіну.

Апускае адаптар на ўзровень адтуліны і, дапамагаючы пальцамі з вонкавага боку, выцягваюць патрубок і накручваюць на яго гайку для фіксацыі - пасля гэтага дэталі можна раз'яднаць.

Цяпер на погружной помпа накручваецца зваротны клапан, каб вада не злівалася пад ціскам ўніз, а на яго, з дапамогай компрессіонные фітынга прыкручваем ПНД трубу (поліэтылен нізкага ціску) патрэбнай даўжыні - помпа павінен апускацца ніжэй дынамічнага ўзроўню, як мінімум на 30 см. З іншага боку ПНД таксама накручваецца фітынг, які злучае 32-мілімятровую трубу са здымнай часткай адаптара.

Зараз вам застаецца сваімі рукамі з дапамогай штангі апусціць помпу ў свідравіну і надзець съёмную дэталь на замацаваную раней дэталь - спецыяльная змазка не дазволіць вадзе прасочвацца ў месцы злучэння. Выкарыстоўваць свідравін адаптар для студні не атрымаецца, так як у бетонных кольцаў занадта тоўстыя сцены і для ўсталявання не хопіць даўжыні патрубка.

Пракладка трубы і зборка помпавай станцыі

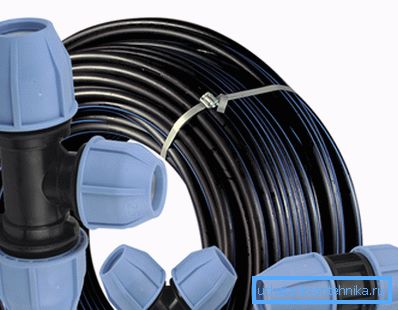

Як ужо гаварылася раней, фурманак вадаправода да прыватнага дома мы зробім 32-міліметровай поліэтыленавай трубой нізкага ціску. Для гэтага прыкручваем прамой фітынг да адаптара або, калі такі адсутнічае, произведём злучэнне компрессіонные кутком - вы бачыце яго на верхняй фатаграфіі.

Трубу трэба цягнуць ад калодзежа да дома - да месца, дзе будзе мантавацца помпавая станцыя - часцей за ўсё для гэтага ў падлозе выкопваюць яму, абкладваюць цагляным мурам і бетануюць.

Цяпер пяройдзем да зборкі помпавай станцыі - калі вы сумняваецеся ў дастатковай глыбіні пракладкі, вам варта падумаць пра тое, як адагрэць вадаправод, калі ён замёрз. У такіх выпадках адразу пасля поліэтыленавай трубы ўразаюць металічны трайнік для ўводу грэе кабеля, як гэта паказана на верхняй фатаграфіі. Перад траяком можна ўсталяваць шаравой кран - з яго дапамогай вы зможаце спусціць ўсю ваду з сістэмы.

Пасля траяка мантуецца магістральны кран, а затым фільтр грубай ачысткі. Пасля фільтра усталёўваецца блок з рэле ціску і датчыкам сухога ходу, але будзе лепш, калі вы набудзеце гэтыя прыборы паасобна адзін ад аднаго - то пры выхадзе са строю якога-небудзь з іх вам ужо не трэба будзе змяняць увесь блок цалкам.

На тым жа ўчастку вам трэба будзе ўсталяваць мембранны бак - з яго дапамогай у сістэме ствараецца ціск і запас вады, а пасля ўсяго гэтага не забудзьцеся перад Водаразборная вузлом паставіць фільтр тонкай ачысткі (звычайна такія прыборы робяцца з картрыджамі).

Падключэнне помпы да сеткі вырабляецца з дапамогай кабеля - калі гэта свідравіна, то на оголовков ёсць спецыяльныя злучальныя клемы для зрошчвання, а таксама спецыяльны болт для замацавання троса, на які падвешваюць помпа. Калі ў вас калодзеж, то трос забэрзваецца скрозь адтуліну ў бетонным кольцы, а кабель зрошчваюць з іншым кавалкам з дапамогай скруток і тэрмічных асадак.

Заўвага. Пасля зборкі помпавай станцыі трэба вырабіць кантрольны пуск помпы і праверыць усе злучэнні. Калі вы нідзе не выявіце працёкаў, то заладзьце цэментавым растворам або пліткавым клеем праходы ў падмурку або ў коле калодзежа, у месцы праходу трубы. Засыпце трубу і кабель пяском, заліце ​​яго вадой для ўсаджвання, і закідалі траншэю грунтам.

разводка поліпрапілена

Злучэння поліпрапіленавых труб, якім цяпер часцей за ўсё робяць разводку, ажыццяўляецца з дапамогай спецыяльнага паяльніка і асадак, якія падбіраюцца пад іх дыяметр. У якасці стыковачных вузлоў выкарыстоўваюцца поліпрапіленавыя фітынгі - траякі, муфты, куткі на 32 ?, 45? і 90 ?, а таксама фітынгі вонкавай або ўнутранай разьбой з аднаго боку і ППР краны.

Акрамя таго, кошт вадаправода ў прыватным доме, зробленым поліпрапіленавыя трубы, атрымліваецца значна ніжэй аналагічнага прылады, выкананага металам або металапласт.

Табліца зварачных параметраў ППР труб

Пры зварвання трубы для вадаправода ў прыватным доме ня варта пераграваць або прапіхваць у адтуліну фітынга далей, чым трэба, бо гэта прывядзе да затораў - поліпрапілен распляскаць і перакрые канал. Каб пайка атрымалася правільнай, як на фатаграфіі №4, вам трэба абавязкова вытрымліваць час нагрэву і астыванні ППР, а таксама выконваць памеры ўваходжання трубы ў фітынг - гэтыя параметры вы можаце ўбачыць у табліцы, прыведзенай вышэй.

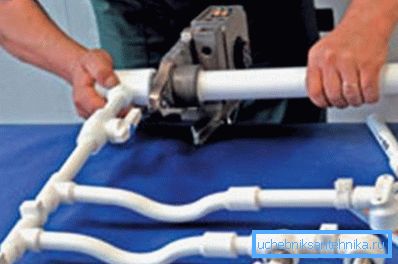

Для выгоды мантажу вам будзе значна прасцей, калі паечные работы будуць выконвацца блокамі, але для гэтага вам спатрэбіцца памочнік, інакш, як пракласці сабраны блок або доўгую трубу. Вашаму напарніку прыйдзецца толькі ўтрымліваць трубу або звараны ўчастак у патрэбным становішчы, каб фіксацыя атрымлівалася роўнай. Мацуюцца ППР трубы з дапамогай кранштэйнаў або латаюцца ў штробах тынкоўкай.

заключэнне

У заключэнне хацелася б сказаць, што аўтаномны вадаправод ў прыватным доме напрамую залежыць ад працы помпы і на гэта ўплывае колькасць цыклаў яго пускаў і прыпынкаў. Па заводскіх налад па змаўчанні ён спыняецца пры ціску 3 атмасферы, а запускаецца пры 2 атмасферах. Але вы можаце змяніць налады на рэле ціску, усталяваўшы іх на 5 і 1,5 атмасфер адпаведна.
