Ручной помпа для студні асноўныя адрозненні і разнавіднасці

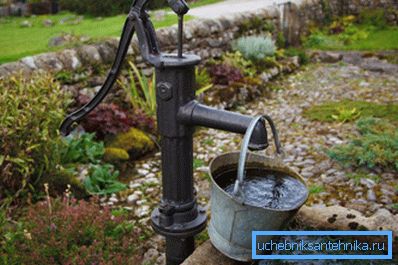

У наш час пераважная большасць крыніц аснашчаны электрычным абсталяваннем для перапампоўкі вады, і ручныя помпы для калодзежаў сустракаюцца досыць рэдка. Між тым, гэты тып прылад выдатна падыдзе як запасны варыянт на выпадак перабояў з электраэнергіяй і як асноўны тып водазабеспячэння на прысядзібным участку.

Усім вядома, што ўмовы катаклізмы і паломкі абсталявання могуць пакінуць цэлыя раёны без электрычнасці, у гэтым выпадку ручной помпа служыць гарантам таго, што з вадой перабояў у вас не будзе ніколі.

Віды і асаблівасці абсталявання

На самай справе, варыянтаў ручных прыстасаванняў для напампоўкі вады не так і шмат, у большасці сваёй яны адрозніваюцца канструктыўнымі асаблівасцямі і канфігурацыяй ўжываюцца вузлоў. Прынцып працы аналагічны для ўсіх прылад, але яны адрозніваюцца ў залежнасці ад глыбіні, з якой будзе вырабляцца плот вады.

поршневыя помпы

Як вядома, лепш за ўсё абсталяванне падобнага тыпу падыходзіць да студняў Абісынскага тыпу, але можна выкарыстоўваць яго і ў водазаборах іншай канфігурацыі. Галоўная перавага такіх прыстасаванняў - прастата і надзейнасць.

А калі ў вас ёсць невялікі набор абсталявання, інструмента, пры жаданні вы зможаце зрабіць ручной вадзяной насос для студні сваімі рукамі. Пагадзіцеся, любы іншы тып абсталявання самастойна зрабіць наўрад ці ўдасца.

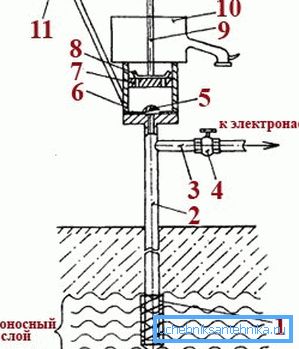

Падрабязней разгледзім усе асаблівасці гэтай канструкцыі:

• Плот вады ажыццяўляецца з ваданоснага пласта з дапамогай Водазаборнік 1. У залежнасці ад тыпу свідравіны гэта можа быць гульня з фільтрам (абісінскіх калодзеж), сеткаваты фільтр або пластыкавы фільтр.
• Да паверхні зямлі вядзе труба 2. Яе дыяметр і даўжыня можа вар'іравацца, аднак варта памятаць, што яна павінна адпавядаць наступным патрабаванням: у сілу таго, што помпа усмоктвае ваду, сценкі трубы павінны быць жорсткімі. Лепш за ўсё падыдзе метал ці пластык.
• Калі ручной помпа будзе выкарыстоўвацца паралельна з электрычным, то яшчэ да перакачвальнай калонкі неабходна зрабіць адгалінаванне трубы, па якім вада будзе падавацца ў дом.
• Яшчэ адна важная дэталь пры паралельным выкарыстанні двух тыпаў абсталявання - кран на адгалінаванні. Калі вы будзеце пампаваць ваду ўручную, яго неабходна зачыняць, інакш вада будзе ісці ў двух кірунках, і вам прыйдзецца вельмі шмат пампаваць. Але прасцей за ўсё паставіць зваротны клапан, і вам не прыйдзецца ўвесь час перакрываць магістраль.
• Далей ідзе корпус ручной помпы, у якім і размяшчаюцца ўсе асноўныя працоўныя часткі.

• Дыскавы клапан 5 працуе наступным чынам: калі поршань падымецца, пад ім ствараецца разрэджанне, у сілу чаго мембрана адкрываецца, і ўся прастора запаўняецца вадой.
• Цыліндр 7 з'яўляецца асноўным перапампоўваюць вузлом, які, рухаючыся ўверх-уніз, перапампоўвае ваду з дапамогай двух клапанаў.
• Поршневай клапан 8 размяшчаецца на верхняй часткі і функцыянуе па наступным прынцыпе: поршань, рухаючыся ўніз, душыць на ваду, якая закрывае клапан 5, яна ж і адкрывае поршневай клапан, і прастора запаўняецца вадой. А, калі механізм рухаецца ўверх, усё тая ж сіла вады закрывае клапан 8, і вадкасць выціскаецца ў ёмістасць або адразу выліваецца.
• Ёмістасць 10 можа прысутнічаць, а можа і не прысутнічаць у канструкцыі, усё залежыць ад асаблівасцяў выкарыстання.
• Поршань рухаецца з дапамогай штока 9, які злучаны шарнірам з балансірам, які служыць і дзяржальняй для працы.

Як бачыце, у аснове працы дадзенага механізму ляжаць найпростыя прынцыпы фізікі. Нічога складанага ў канструкцыі няма, таму яна так надзейная і непатрабавальная.

Варта адзначыць, што выкарыстоўваць поршневыя помпы можна пры глыбіні залягання вады не больш за 10 метраў, інакш разрэджання, стваранага прыстасаваннем, не будзе хапаць для пад'ёму вады. (Гл. Таксама артыкул Падлучэнне помпавай станцыі да калодзежа сваімі рукамі.)

штанговые помпы

Гэты тып абсталявання шмат у чым нагадвае папярэдні, але ёсць канструктыўныя адрозненні, у сілу якіх такія помпы могуць адпампоўваць ваду і з вялікіх глыбінь. Галоўная іх перавага - размяшчэнне перапампоўвае механізму, ён знаходзіцца ўнізе, таму глыбіня не мае такога вялікага значэння.

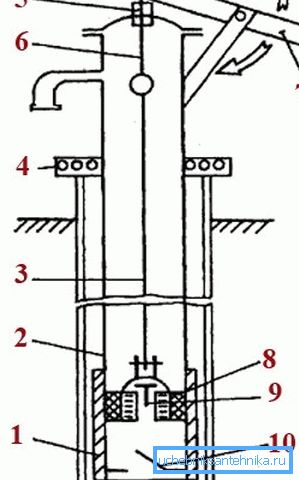

Разгледзім прынцып дзеяння дадзенай прылады:

• Помпавы цыліндр 1 размяшчаецца ў самым нізе канструкцыі, галоўнае ў гэтым вузле - трываласць і геаметрычная правільнасць.
• Цыліндр злучаны з вадаправоднай трубой, якая ідзе да самай паверхні, дзе адмысловым хамутом жорстка фіксуецца на обсадной трубе свідравіны або на бетоннай сцяны калодзежа.
• Па трубе да паверхні ідзе камплект штангаў 3, з дапамогай якіх на механізм і будзе перадавацца высілак.
• Штангі з дапамогай адмысловай сістэмы злучаныя з асноўным перапампоўваюць вузлом - поршнем 8. Гэтая дэталь павінна быць добра падагнаная да цылiндра, бо ад гэтага наўпрост залежыць прадукцыйнасць сістэмы.
• У ніжняй частцы цыліндру размяшчаецца всасывать клапан 10, які можа быць розных канфігурацый - як дыскавым, так і шарыкавым. Ён адкрываецца пры руху поршня ўверх і зачыняецца пры руху ўніз.
• Клапан 9 размяшчаецца ў сярэдзіне поршня, у ім павінна быць адмысловая проточка для лепшай працы.
• У верхняй частцы штангі злучаныя са штоком 6, які шарнірна спалучаны з балансірам 7, які выконвае функцыі прывадны дзяржальні.
• У месцы выхаду штока з корпуса ставіцца сальнік ўшчыльняльныя 5, ён служыць для прадухілення траплення ў канструкцыю бруду і атмасферных ападкаў.

Савет! Як паказвае практыка, самае лепшае ўшчыльненне поршня ў цыліндры можна забяспечыць дастаткова простым спосабам: прымацаваўшы да яго верхняй часткі кавалак гумы або скуры, выразаны па канфігурацыі адтуліны.

Асноўныя асаблівасці эксплуатацыі штанговый помпаў, якія абавязкова варта ўлічваць:

• Памятаеце, што ніжні клапан заўсёды павінен быць у вадзе, таму неабходна пагрузіць трубу ў ваду так, каб пры адпампоўцы канструкцыя не апынулася вышэй за ўзровень вадзянога гарызонту.
• Пры ўсталёўцы і замацаванні канструкцыі поршань варта выставіць так, каб у ніжнім становішчы ён не даставаў да клапана на 5-6 сантыметраў.

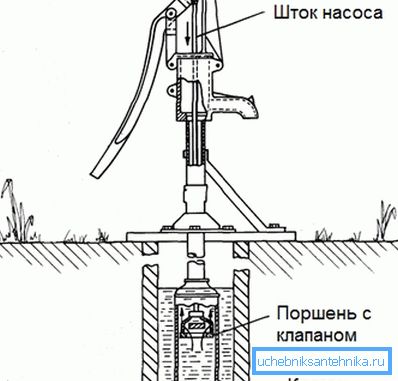

Прынцып працы прылады досыць просты: пры руху поршня ўніз ніжні клапан зачыняецца, і сіла ціску вады адкрывае верхні клапан, з прычыны чаго вадкасць праходзіць у прастору над цыліндрам. Пры руху ўверх працэс адваротны: вада закрывае верхні клапан, а разрэджанне пад поршнем адкрывае ніжні.

Асноўныя асаблівасці самастойнага вырабу помпы

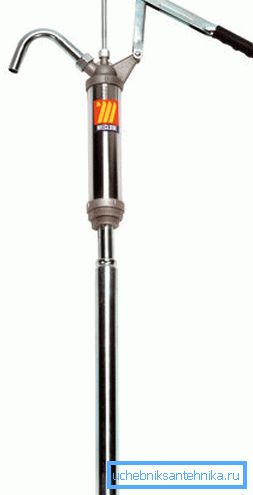

Як вядома, абсталяванне можна набыць і ў гатовым выглядзе, але часцяком яго цана дастаткова высокая, і такія выдаткі не апраўданыя, пры ўжыванні на дачным участку або ў якасці запаснога варыянту.

У гэтым выпадку можна зрабіць прыстасаванне самастойна, і наша інструкцыя дапаможа ў гэтым:

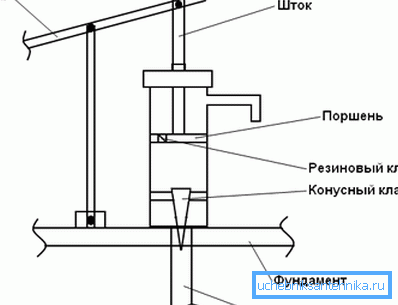

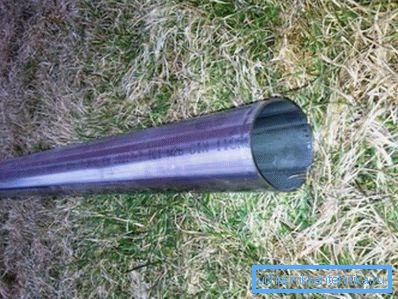

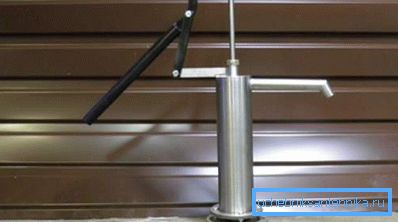

• Корпус помпы, ідэальны варыянт - кавалак трубы з звычайнай альбо нержавеючай сталі. Даўжыня дэталі павінна быць прыкладна 80-100 см. Перад ужываннем варта праверыць ўнутраную паверхню на гладкасць для найлепшай працы.

• Верхняя вечка вырабляецца альбо з металу, альбо з трывалага пластыка. У сярэдзіне робіцца адтуліна пад шток, і падбіраецца ўшчыльняльныя сальнік для забеспячэння найвышэйшай надзейнасці.
• Далей варта паклапаціцца пра выраб поршня - падыдзе пластык альбо метал. Ідэальны варыянт - кавалак трубы меншага дыяметра, які праходзіць ўнутр з невялікімі зазорамі. Не забудзьцеся пра гумовым альбо скураным ўшчыльняльнікі, чым шчыльней будзе рухацца поршань, тым вышэй будзе прадукцыйнасць, аднак занадта шчыльная пасадка абцяжарыць працу калодзежнай помпай.
• Трубы, па якіх будзе ісці вада павінны быць досыць трывалымі і шчыльнымі, прымяненне шлангаў не дапускаецца.
• Асаблівая ўвага надасце клапанам, яны павінны быць даволі надзейнымі, каб не прапускаць ваду, калі помпа не працуе. Гэтую працу лепш вырабіць з дапамогай кваліфікаванага спецыяліста.

Важная заўвага! Многія робяць памылку, усталёўваючы помпа без падставы, канструкцыя пасля боўтаецца, што можа прывесці да паломкі асобных вузлоў. Лепш за ўсё жорстка замацаваць корпус, а, калі гэта абісінскіх калодзеж, можна заліць невялікую сцяжку.

выснову

Нягледзячы на ​​татальную аўтаматызацыю нашай жыццядзейнасці лепш заўсёды мець запасны варыянт на выпадак перабояў з электраэнергіяй. (Гл. Таксама артыкул Як выбраць помпа для студні: крытэрыі падбору.) Менавіта таму ручныя помпы ніколі не страцяць сваёй актуальнасці. Відэа ў гэтым артыкуле дапаможа яшчэ лепш разабрацца ў дадзеным выглядзе абсталявання.
