Шаравой компрессіонные кран - асаблівасці і прызначэнне

Для мантажу пластыкавых і металлопластіковых труб без прымянення зварачных злучэнняў выкарыстоўваюць компрессіонные (цанговых) фітынгі. У прыватнасці, у якасці запорной арматуры прымяняюцца цанговым шаравыя краны, якім, уласна, і прысвечана дадзеная артыкул. Ніжэй мы разгледзім, што яны сабой уяўляюць і ў чым заключаецца іх асаблівасць.

Асаблівасці цанговых шаравых кранаў

Канструкцыя компрессіонные шаравога крана не адрозніваецца ад звычайнай шаравой запорной арматуры. Г.зн. прылада прызначана для поўнага перакрыцця вады ў трубаправодах невялікага дыяметра. Часцей за ўсё такая запорная арматура прымяняецца ў сістэмах падачы вады (гарачай і халоднай), а таксама ацяплення.

Шаравым кран называецца таму, што яго запорный механізм выкананы ў выглядзе шара са скразным адтулінай. Для перакрыцця падачы вады, шаравой затворной элемент варта павярнуць на 90 градусаў, каб скразную адтуліну размяшчалася перпендыкулярна трубе.

Звярніце ўвагу! Любая шаравая запорная арматура не прызначаная для рэгулявання патоку вадкасці ў трубе. Яе можна выкарыстоўваць толькі для поўнага адкрыцця або перакрыцці падачы вады ці іншай вадкасці.

Адрозненне компрессіонные кранаў ад іншай падобнай арматуры заключаецца толькі ў спосабе мантажу, які ажыццяўляецца пры дапамозе цанга. Яшчэ такі спосаб злучэння называюць заціскной, так як дадзеная мантажная сістэма забяспечвае заціск трубы пры зацягванні гайкі.

Вялікая папулярнасць разгляданых фітынгаў звязана з тым, што для іх усталёўкі не патрабуецца спецыяльных інструментаў і навыкаў, дзякуючы гэтаму мантаж можна выканаць сваімі рукамі.

Часцей за ўсё такі спосаб устаноўкі ўжываецца для поліэтыленавай трубы і трубаправодаў з металлопластика. Ніжэй прывядзем асноўныя характарыстыкі цанговым запорной арматуры з ПНД:

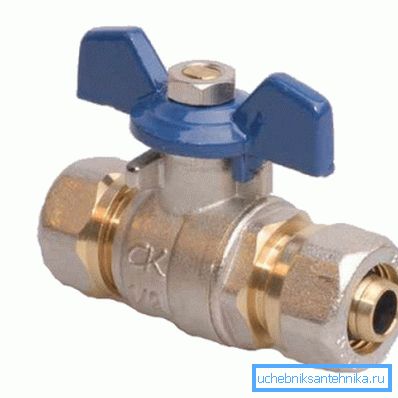

Трэба сказаць, што разгляданыя вырабы могуць быць выкананы не толькі з ПНД, але і іншых матэрыялаў, такіх як:

• латунь;
• бронза;
• медзі;
• нержавеючай сталі.

Пры гэтым сам запорный механізм часцей за ўсё зроблены з нержавеючай сталі, у выніку чаго ён устойлівы да карозіі.

годнасці

Сярод вартасцяў компрессіонные шаравой запорной арматуры можна вылучыць наступныя моманты:

• Прастата і высокая хуткасць мантажу, дзякуючы чаму скарачаюцца працоўныя затраты;
• Надзейнасць.
• Даўгавечнасць.
• Невысокі кошт.
• Магчымасць дэмантажу.

Звярніце ўвагу! Для якаснага мантажу цангового фітынга для труб, дыяметр яго патрубков павінен дакладна адпавядаць дыяметру труб.

недахопы

Вядома, як гэта часта бывае, разам з добрымі якасцямі, у дадзеных вырабаў маюцца і некаторыя недахопы, асноўныя з якіх прыведзены ніжэй:

• Разгляданыя фітынгі разлічаны на меншы ціск, чым аналагічныя вырабы для паяння, так як компрессіонные злучэнне ўсё ж менш трывалае.
• У працэсе эксплуатацыі можа ўзнікнуць патрэба ў шлейцы злучэння.
• Не гледзячы на ​​тое, што канструкцыя лічыцца шматразовай, г.зн. яе можна збіраць і разбіраць, на практыцы паўторны мантаж атрымліваецца ненадзейным, у выніку чаго фітынг прыходзіцца змяняць.
• Як ужо было сказана вышэй, шаравым кранам нельга рэгуляваць напор вады, так як гэта можа прывесці да хуткага яго выхаду з ладу.

Прылада компрессіонные злучэнні і мантаж крана

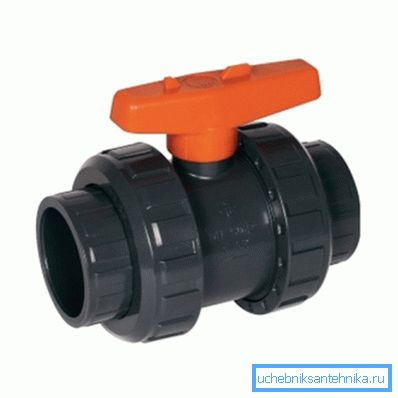

У якасці прыкладу разгледзім кран ПНД компрессіонные 32 мм на 32 мм.

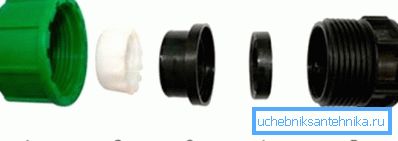

Мантажная сістэма ўключае ў сябе наступныя дэталі:

1. Заціскныя гайку;
2. Заціскная кольца;
3. Компрессіонные кольца;
4. Ўшчыльняльнае кольца;
5. Асноўны корпус.

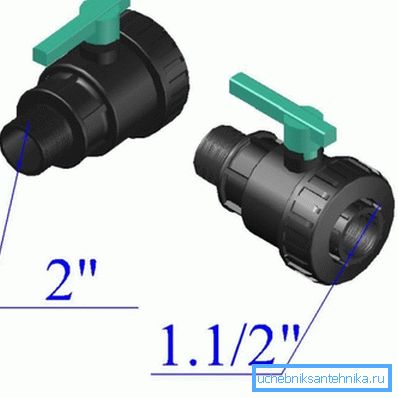

Як правіла, аналагічнае мацаванне маецца і на процілеглым патрубке. Праўда, існуюць прылады, якія служаць перахаднікамі. У такім выпадку яны з аднаго боку маюць цангу, а з другога - патрубок пад разьбовае або іншае злучэнне.

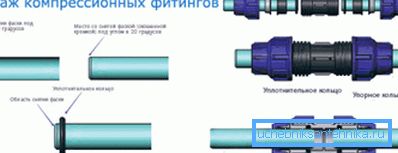

Інструкцыя па мантажы цанговых запорной арматуры выглядае наступным чынам:

• У першую чаргу трэба роўна абрэзаць трубу, каб зрэз атрымаўся перпендыкулярным яе восі. Дзякуючы такой абразанні труба цалкам ўпрэцца ў стопорный выступ корпуса.
• Далей трэба выдаліць задзірыны і іншыя няроўнасці, а таксама зняць фаску 2-3 мм ад краю, каб у выніку атрымаць конус.
• Затым трэба ўставіць трубу ў корпус прылады і адзначыць, на якую глыбіню яна будзе апускацца.
• Плошчу трубы, якая будзе пагружана ў корпус, трэба вышмараваць сантэхнічнай змазкай.
• Далей на трубу надзяваюцца дэталі ў такой паслядоўнасці:

• заціскная гайка;
• цанга (заціскная кольца);
• стопорное кольца;
• ўшчыльняльнае кольца.

• Калі мантуецца компрессіонные шаравой кран цанга - цанга, то варта выканаць аналагічнае злучэнне з трубаправодам і другога яго патрубка.

На гэтым працэс мантажу цангового крана завершаны.

выснову

Компрессіонные шаравыя краны валодаюць побач станоўчых момантаў, асноўным з якіх з'яўляецца прастата мантажу. Таму ў апошні час яны атрымалі шырокае распаўсюджванне. Аднак, варта ўлічваць, што іх даўгавечнасць залежыць ад якасці ўстаноўкі і ўмоў эксплуатацыі, якія павінны адпавядаць характарыстыках вырабы.

З відэа ў гэтым артыкуле можна подчерпнуть дадатковую некаторую інфармацыю па пазначанай тэме.
