Шаравой кран 1 1 4 цалі: прылада, перавагі, асаблівасці

Сучасныя шаравыя краны упэўнена адваявалі ў канкуруючых рашэнняў большую частку рынку і працягваюць заваёўваць папулярнасць. Чым яны так добрыя на фоне альтэрнатыў? Як уладкованы тыповы шаравой кран 1: 4 - 1 1: 4 цалі памерам? Ці ёсць у выбару і ўстаноўкі гэтых кранаў нейкія тонкасці? Паспрабуем адказаць на гэтыя пытанні.

Як гэта працуе

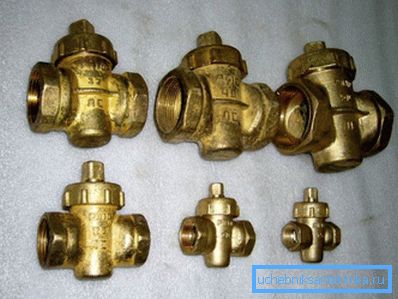

Далёкі продак шаравога крана (коркавы вентыль) уяўляў сабой паваротны суцэльнаметалічны затвор з прарэзам у ім, рухома замацаваны ў металічным жа корпусе. Герметычнасць засаўкі (дарэчы, далёка не абсалютная) обеспечиваласьпритиркой коркі да корпуса; функцыю ўшчыльнення штока выконвала, як правіла, Сальнікава набіванне.

Першапачатковая канструкцыя мела шэраг сур'ёзных недахопаў.

• Высілак, неабходнае для павароту штока, была даволі значнай: каэфіцыент трэння металу аб метал даволі вялікі.

Дзіўна, што, коркавыя краны вялікага памеру абсталёўваюцца сістэмай змазкі, збольшага вырашальнай гэтую праблему.

• Сальнік патрабаваў перыядычным набівання; што цікава - ён выпрацоўваўся нават пры простае вентыля.
• Коркавыя краны мелі даволі высокае гідраўлічнае супраціў: вузкая у параўнанні з унутраным дыяметрам якая далучаецца трубы прарэз у корку стварала сур'ёзная перашкода для патоку рабочай асяроддзя.

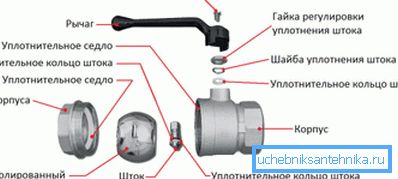

Шаравой кран ўяўляе сабой глыбокую мадэрнізацыю канструкцыі коркавага крана.

1. Затвор стаў шарападобным і абзавёўся ідэальна гладкай паверхняй з найвышэйшым якасцю апрацоўкі.
2. Адтуліну ў ім павялічылася: цяпер яго памер роўны ўнутраным дыяметры якая далучаецца да вентыля трубы або блізкі да яго.
3. Ўшчыльненне засаўкі забяспечваецца не прыціркай металічных паверхняў, а колцавымі сёдламі з палімераў з нізкім каэфіцыентам трэння - тефлона або фтарапласту.
4. Шток ўшчыльняецца колцам з таго ж палімера або парай кольцаў з тэрмаўстойлівай гумы. Выпрацоўка ўшчыльняльніка, разлічанага як мінімум на 500 - 1000 цыклаў працы вентыля, кампенсуецца яго шлейкай з дапамогай гайкі-сальницы.

Адзіны параметр, які пацярпеў пры мадэрнізацыі вентыля - яго працоўная тэмпература, якая цяпер абмежаваная мяжою тэрмастойкасці палімерных ўшчыльняльнікаў (150 - 250С). Збольшага таму коркавыя вентыля, нягледзячы на ​​відавочнае маральнае састарэнне, усё яшчэ вырабляюцца і выкарыстоўваюцца на трубаправодах, якія транспартуюць высокатэмпературныя або агрэсіўныя асяроддзя.

перавагі

Чым прыцягвае патэнцыйнага пакупніка шаравой кран - 1: 4 цалі, 1: 2, 1 1: 4 і іншых памераў - на фоне традыцыйных коркавых і шрубавых вентыляў?

• Нізкім гідраўлічным супрацівам. Яно прыкладна роўна супраціву трубы адпавядае даўжыні.
• кампактнасцю. Усе памеры шаравога крана 1 1: 4 цалі істотна менш, чым у аналагічнага шрубавага вентыля. Ад коркавага крана ён адрозніваецца як мінімум меншай мантажнай вышынёй.
• герметычнасцю засаўкі. Абсалютная большасць шаравых кранаў ставіцца да класа герметычнасці А па ДАСТ 9544-2005, што азначае поўная адсутнасць уцечак ў закрытым стане.

Цікава: у вентыля, у адрозненне ад дросселирующей арматуры, усяго два працоўныя становішча - адкрыта і закрыта. Аднак шаравой кран ўсё ж такі можна ўжываць для рэгулявання напору без усякай шкоды для яго рэсурсу.

• Адсутнасцю назапашвання смецця пад сядлом клапана, характэрнага для шрубавых вентыляў.

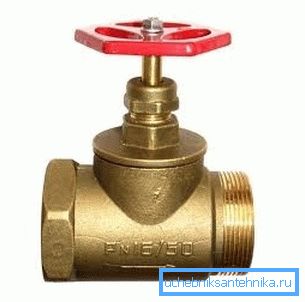

• Адвольным напрамкам току вады. Шрубавыя вентыля можна ставіць толькі такім чынам, каб вада ціснула на клапан знізу - інакш пры спробе адкрыць вентыль яго клапан можа адарваць.

• Мінімальным высілкам адкрыцця, выгадна адрозніваюць шаравыя краны ад коркавых.
• Нарэшце, галоўнае: усё шаравыя вентыля выключна ад збояў і практычна не патрабуюць абслугоўвання. Як максімум, праз некалькі гадоў актыўнай эксплуатацыі можа спатрэбіцца падціснуць ўшчыльняльнік вакол штока.

Кошт шаравога крана калі і адрозніваецца ад канкуруючых вырабаў таго ж памеру, то вельмі нязначна.

Як бачыце, папулярнасць рашэння цалкам зразумелая.

практычныя парады

Мы дазволім сабе даць чытачу шэраг саветаў, якія могуць спатрэбіцца яму на розных стадыях зносін з якія цікавяць нас тыпам запорной арматуры.

выбар

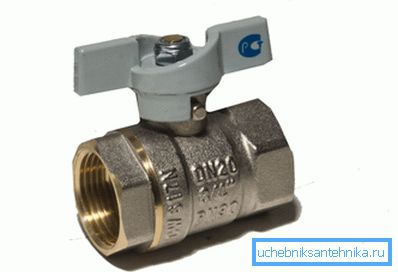

На корпусе вентыля звычайна прысутнічаюць лагатып вытворцы, указанне на памер якая далучаецца разьбы (DN на імпартных вырабах і ДК на айчынных) і працоўны ціск (PN і РУ адпаведна).

Працоўны ціск у трубаправодах халоднага і гарачага водазабеспячэння ў штатным рэжыме не перавышае 6 - 8 кгс / см2; адпаведна, вентыля з заяўленым рабочым ціскам 16 і вышэй атмасфер (РУ16, РУ25, РУ40) выдатна падыходзяць для любых сантэхнічных камунікацый.

Намінальны памер можа паказвацца як у міліметрах (ДУ15), так і ў цалях (DN 1/2 або проста 1/2). Для таго, каб спрасціць жыццё чытачу, прывядзем табліцу адпаведнасці памераў.

Пры выбары варта звярнуць пільную ўвагу на дзве рэчы:

• Ход дзяржальні. Яна павінна паварочвацца з умераным высілкам і ня заядаць ў прамежкавых становішчах.

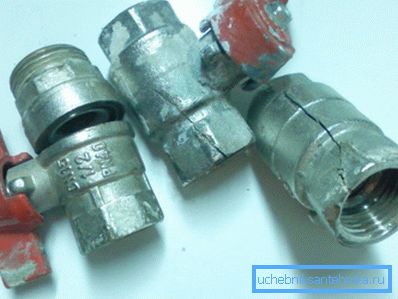

• Матэрыял корпуса. Силуминовые вырабы з Самі-Ведаеце-Нейкі Краіны не заўсёды здольныя перажыць хоць бы ўстаноўку; наш выбар - сумленная латунь. Не памыліцца дапаможа найпростая інструкцыя: купляць варта жоўтыя вентыля, а не серабрыстыя, паколькі пад храмаванне можа хавацца што заўгодна.

мантаж

Пры ўсталёўцы вентыля сваімі рукамі тонкасцяў няшмат.

1. Пазбягайце празмерных высілкаў.
2. Выкарыстоўвайце рожковый або развадны ключ. Газавым лёгка раздушыць або дэфармаваць корпус.
3. Заварочваючы згон або патрубок ва ўстаноўлены вентыль, прытрымлівайце корпус вентыля.

абслугоўванне

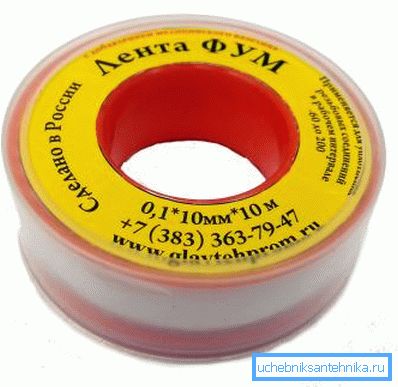

Як ужо гаварылася, яно зводзіцца пераважна да шлейцы ўшчыльняльніка. Пры яго выпрацоўцы кольца мяняецца на аналогичное.В якасці часовага рашэння пад гайку-сальницу можна наматаць некалькі віткоў стужкі ФУМ. (Гл. Таксама артыкул Герметык для труб: асаблівасці.)

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу ў выбары і выкарыстанні сантэхнічнага абсталявання. У відэа ў гэтым артыкуле, як звычайна, можна знайсці дадатковую тэматычную інфармацыю. Поспехаў!
