Шаравой кран 100 мм: прылада, класіфікацыя, параўнанне з

Як уладкованы шаравой кран ДУ100? Якія разнавіднасці гэтага вырабы можна сустрэць у продажы? Ці ёсць нейкія асаблівасці ў мантажу вырабы? Як ён выглядае на фоне альтэрнатыў - шрубавых вентыляў і засавак? Давайце разбірацца.

першае знаёмства

канструкцыя

Асноўны элемент канструкцыі - паваротны затвор у форме шара са скразным каналам. Як правіла, яго дыяметр роўны дыяметру далучаемага трубаправода. Шток, устаўлены ў пазу засаўкі, выводзіцца праз корпус і забяспечваецца зручнай дзяржальняй або рэдуктарам. Функцыю герметызацыі выконваюць палімерныя сядла пад шарам і кальцавой ўшчыльняльнік вакол штока.

Якія матэрыялы могуць прымяняцца для вырабу шаравых вентыляў?

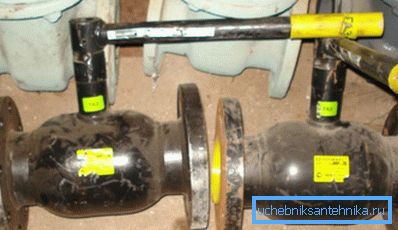

Карысна: у залежнасці ад умоў працы рукоять можа мець розную каляровую маркіроўку. Прызначаны для ХВС, ГВС і ацяплення шаравыя вентыль на 100 мм маркіруецца чырвоным колерам; вырабы з абмежаванай тэрмаўстойлівасцю - сінім. Жоўты паказвае на тое, што кран прызначаны для газу.

разнавіднасці

Краны могуць класіфікавацца па некалькіх прыкметах.

тып корпуса

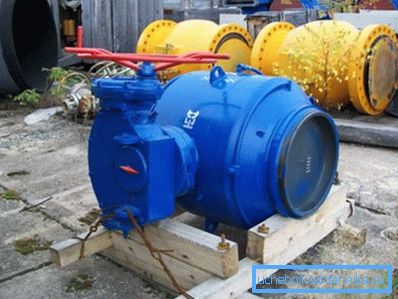

Ён можа быць цельносварной і раздымным.

• У першым выпадку ў якасці бонуса ўладальнік атрымлівае вялікую ўстойлівасць корпуса да гідраўлічнаму ціску: З павелічэннем дыяметра высілак на разрыў яго сценак расце прапарцыйна перасеку. Цана - практычна нулявая рамонтапрыдатнасць вырабы: як максімум, у ім можна замяніць зношаны ўшчыльняльнік вакол штока.

• У другім выпадку пры неабходнасці замене падлягаюць усе зношваецца элементы канструкцыі - сядла, шток і нават сам затворной шар.

Як правіла, часткі корпуса пры вялікім дыяметры злучаюцца шпількамі.

Далучэнне да трубаправода

Яно можа ажыццяўляцца трыма цалкам традыцыйнымі спосабамі:

1. Разьбой. Муфтовое далучэнне пры вялікім дыяметры, зрэшты, не карыстаецца вялікай папулярнасцю з-за таго, што разьбу цяжка герметызаваць і зацягнуць.
2. Зваркай. Даўжыня патрубков пад прываркі і значная маса корпуса вентыля не дапускаюць небяспечнага перагрэву палімерных ўшчыльняльнікаў падчас зварачных работ.
3. Фланцамі. Яны забяспечваюць хуткі мантаж і дэмантаж крана.

Фланцавых шаравых кран ДК 100, у сваю чаргу, можа адносіцца да двух падкатэгорыі. У агульным выпадку мантажныя памеры фланцавага шаравога крана ДК 100 у дакладнасці адпавядаюць мантажным памерах сталёвы засаўкі 30с33нж, што дазваляе выканаць замену без зварачных работ на трубах.

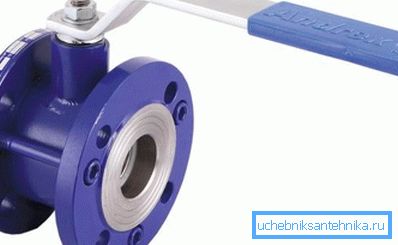

Аднак пры мантажы новых трубаправодаў прымяняюцца больш кароткія, так званыя межфланцевые вентыля.

ўшчыльненне засаўкі

Пры невялікіх дыяметрах трубаправода ўшчыльненне затворного шара забяспечваецца простым прыціскам сёдлаў пры зборцы корпуса.

Аднак для вялікіх памераў засавак ужываецца яшчэ пара рашэнняў.

1. Шар ўсталёўваецца паміж сёдламі з невялікім зазорам. Да патрэбнага сядле ён прыціскаецца ціскам рабочай асяроддзя.
2. Сядло робіцца подпружиненным талерчатай спружынай, якая забяспечвае неабходны высілак прыціску нават пры некаторым зносе фтарапласту або тефлона.

мантаж

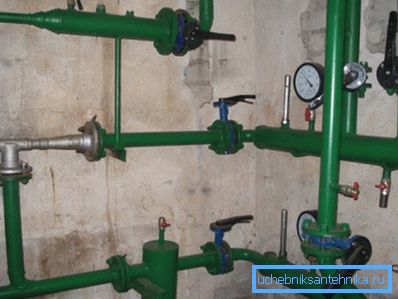

Ён ажыццяўляецца ў любым працоўным становішчы. Адзінае абмежаванне - зручнае становішча дзяржальні або штурвала рэдуктара. Кірунак току вады не мае ніякага значэння, пра што недвухсэнсоўна кажа адсутнасць стрэлкі на корпусе.

Параўнанне з альтэрнатывамі

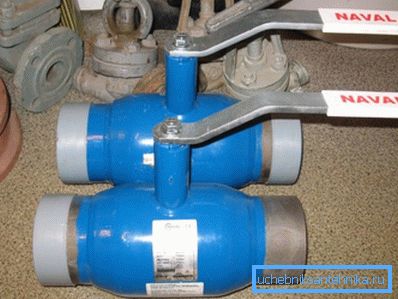

Як шаравая фланцевый кран ДУ100 выглядае на фоне фланцавых шрубавага вентыля і засаўкі таго ж тыпаразмеру? На якой тыпе запорной арматуры лепш спыніцца?

Давайце параўнаем іх па некалькіх параметрах.

гідраўлічны супраціў

1. Полнопроходной шаравой кран практычна не аказвае супраціву руху патоку: паваротаў і пераходаў дыяметра ў ім няма.
2. Замок і ў гэтым стаўленні некалькі саступае шаравой кран. Узнятыя да ўпора шчочкі і клін часткова знаходзяцца ў патоку. Акрамя таго, пераходы дыяметра паміж люстэркамі, якія робяць паток турбулентным, прысутнічаюць.
3. Вінтавой вентыль - відавочны аўтсайдар. Звілістыя хады корпуса і параўнальна невялікае адтуліну ў сядле выклікаюць падзенне напору пасля гэтага элемента запорной арматуры.

ўстаноўка

1. Як ужо згадвалася, інструкцыя па мантажы сваімі рукамі шаравога крана дазваляе любыя вольнасьці. Ён здольны працаваць у любым становішчы і пры любым кірунку току вады.

1. Засаўку непажадана мантаваць толькі штурвалам ўніз. Гэта зробіць вельмі нязручнай набіванне сальніка.
2. Вентыль, акрамя таго, трэба ўсталёўваць такім чынам, каб працоўнае асяроддзе ціснула на клапан знізу. Інакш праз нейкі час непазбежны адрыў клапана.

Дарэчы: адрыў клапан пры противотоке суправаджаецца гідраўдарам - праходжаннем па трубаправодзе фронту высокага ціску. У ліку наступстваў - разлучэння на фітынгі і разьбой, адрывы гнуткіх падводак, парывы ​​па швах электросварные труб і вырваныя прахадныя коркі радыятараў.

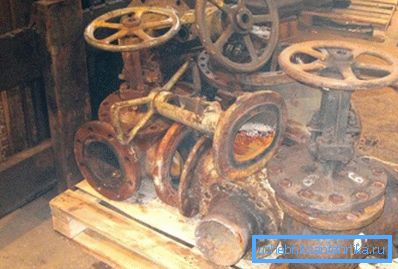

абслугоўванне

1. У выпадку шаравога крана яно зводзіцца да шлейцы гайкі на ўшчыльняльнікі штока пасля некалькіх сотняў цыклаў адкрыцця-закрыцця.
2. Вінтавой вентыль мае патрэбу ў перыядычным (нават пры простае) набіванні сальніка і (часам) у замене пракладкі.
3. У выпадку засаўкі перыядычная набіванне сальніка дапаўняецца неабходнасцю прыціркі зарастаюць адкладаннямі шчочках і люстэркаў.

высновы

Яны даволі відавочныя: у шаравых кранаў сярод сучаснай запорной арматуры няма сур'ёзных канкурэнтаў. Выключэннем могуць стаць толькі вырабы для асаблівых умоў (высокіх тэмператур, агрэсіўных асяроддзяў і г.д.).

Відэа ў гэтым артыкуле традыцыйна прапануе чытачу дадатковыя матэрыялы. Поспехаў!
