Шаравой кран 3: 4 - прылада, характарыстыкі, мантаж

Шаравыя краны для вады 3: 4 цалі - найбольш распаўсюджаны і якасны тып запорной арматуры, якая выкарыстоўваецца пры мантажы трубаправодаў гарачай і халоднай вады, а таксама сістэм ацяплення. Яны простыя ў мантажы, надзейныя і кампактныя, таму сёння ні адзін мантаж не абыходзіцца без выкарыстання гэтага віду арматуры.

Мы раскажам пра прыладу, характарыстыках і перавагах шаравых кранаў, а таксама разгледзім правілы іх мантажу.

Арматура з шаравой коркам

прылада

Шаравой кран - гэта разнавіднасць і запорной (часам рэгулявальнай) арматуры, якая ўжываецца ў трубаправодах сістэм водазабеспячэння, ацяплення, транспарціроўкі газу, нафты і іншых асяроддзяў. У дачыненні да сістэм падачы вады і цепланосбіта дадзены выгляд арматуры ў большасці выпадкаў ўжываецца ў якасці запорного элемента.

Варта сказаць, што кран з шарападобнай коркам з'яўляецца сучасным і досыць прагрэсіўным прыладай, якія прыйшлі на змену конусных мадэляў, якія мелі мноства сур'ёзных недахопаў, звязаных са значнымі гідраўлічнымі супрацівамі за кошт формы і памераў праходу.

Пры гэтым сама канструкцыя была вядомая даўно - больш за 100 гадоў таму, аднак эфектыўная яе рэалізацыя стала магчымая толькі пасля з'яўлення новых сінтэтычных матэрыялаў, такіх як фтарапласт і іншыя штучныя палімеры.

Вентыль з шаравой коркам уладкованы досыць проста.

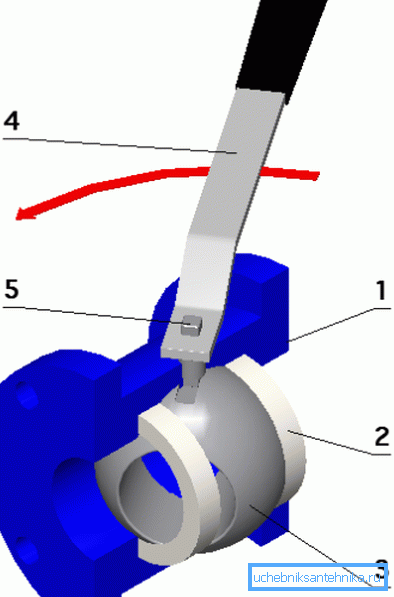

Выраб складаецца з такіх элементаў:

1. латуневы корпус. Ужыванне гэтага сплаву абумоўлена больш нізкай коштам яго вытворчасці, а таксама больш высокай каразійнай устойлівасцю ў параўнанні са сталлю;
2. Сядла ўшчыльняльныя. Служаць для герметызацыі коркі, выконваюцца з тефлона, фтарапласту, полиэфирэфиркетона (PEEK) і іншых сінтэтычных палімераў;
3. шаравая корак. Выконвае функцыю засаўкі. Шар мае восевы адтуліну, дыяметр якога супадае з дыяметрам канала трубы, пры павароце коркі на 90 градусаў канал перакрываецца, так як перпендыкулярная вось шара адтулін не мае;

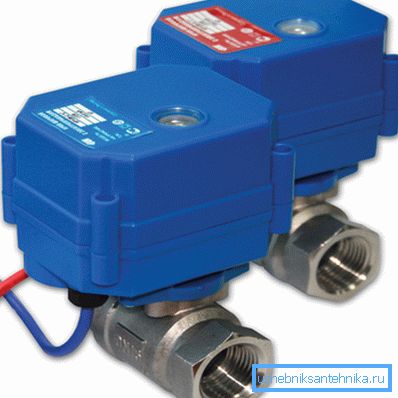

4. Дзяржальня для кіравання засаўкай. Можа мець форму рычага, «матылі» або «баранчыка», акрамя таго, замест дзяржальні можа быць усталяваны электрычны або пнеўматычны сервопривод для аўтаматызацыі кіравання сістэмай;
5. Латуневы шпіндзель, які злучае дзяржальню ці прывад з коркам і перадае высілак для яе павароту.

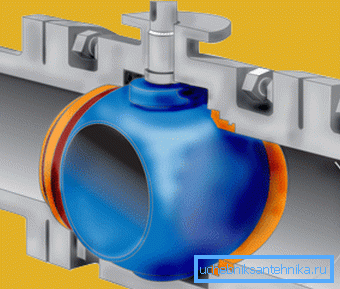

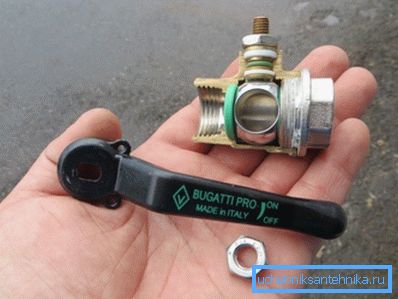

Такім чынам, мы бачым, што ўнутры корпуса маецца шарападобны затвор з прарэзаным скразным адтулінай.

Калі павярнуць корак так, каб адтуліну ў ёй супала з прахадным каналам, тады асяроддзі будзе свабодна перамяшчацца праз яе з мінімальным супрацівам, якое не будзе істотна адрознівацца ад супраціву ў аналагічнай па даўжыні трубе такога-ж дыяметра.

Затым мы паварочваем затвор на 90 градусаў, і шар перакрывае канал.

Звярніце ўвагу! Як бачым, дадзеная разнавіднасць запорной арматуры ўладкованая вельмі проста, што дае высокую надзейнасць і параўнальна нізкі кошт за кошт прастаты вытворчасці вырабаў з такой канструкцыяй.

характарыстыкі

Асноўныя тэхнічныя характарыстыкі, якія прымяняюцца для апісання асаблівасцяў прылады і падбору прыдатнай для тых ці іншых мэтаў мадэлі, такія:

• Характар ​​рабочай асяроддзя. Тут паказваюць тып рэчывы, якое можа транспартавацца праз прыладу (вада, газ, нафту і г.д.) і тэмпературны дыяпазон, у якім магчыма яго эксплуатацыя;
• Намінальнае працоўны ціск. Пазначаецца літарамі PN і лікам, якое роўна значэнню працоўнага ціску ў атмасферах. Прыклад маркіроўкі - PN 40;
• дыяметр канала. Пазначаецца ў цалях або міліметрах, пазначаецца літарамі DN і лікам, якое пазначае дыяметр ў мм, напрыклад, DN Таксама можа быць паказаны дыяметр у долях цалі, напрыклад,?, 1/2, 1, 1? і г.д. Бывае пераходны шаравой кран 1: 2 на 3: 4;
• Характар ​​размяшчэння разьбы на ўваходных патрубках. Бываюць мадэлі з унутранай разьбой з двух бакоў, іх пазначаюць як в-в, з унутранай і вонкавай разьбой - у-н, з вонкавай разьбой з абодвух бакоў - н-н. Акрамя таго, з аднаго боку крана можа быць згон з амерыканскай гайкай.

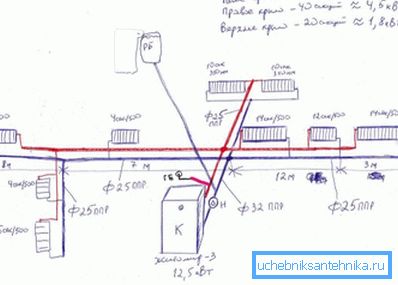

Вызначыць, колькі дыяметр шаравога крана 3: 4, вам дапаможа табліца адпаведнасці памераў труб:

Звярніце ўвагу! Пры выбары вырабы варта звяртаць увагу на матэрыял, з якога яно складаецца. Якасныя мадэлі выраблены з чыстай або храмаванай латуні, часам з антыкаразійнай сталі. Силуминовые вырабы купляць нельга, так як яны адрозніваюцца нізкай трываласцю.

Каб адрозніць сілумін ад латуні, дастаткова ўзяць два крана ў рукі: латуневы будзе прыкметна цяжэй. Акрамя таго, сілумін пэцкаецца, і пры трэнні аб кавалак светлай матэрыі або тканіны на ёй застаецца шэры след.

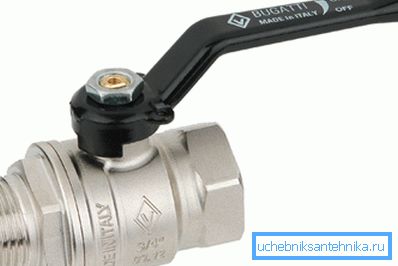

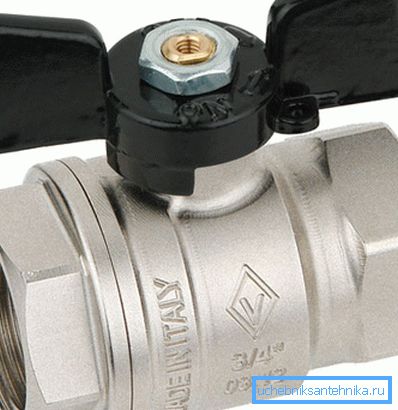

Адзначым, што кошт на шаравыя краны цалкам дэмакратычная, таму эканоміць на іх яе варта. Асабліва гэта тычыцца сістэм ацяплення, для якіх лепш выбіраць італьянскія вырабы, напрыклад, Bugatti або Giacomini.

мантаж

Ўстаноўка шаравой арматуры сваімі рукамі не складае адмысловай працы.

Для гэтага нам спатрэбіцца няхітры набор інструмента:

• Развадны водаправодны ключ;
• Плашчак для нарэзкі разьбы;
• балгарка;
• напільнік;
• Плашкодержатель;
• Сантэхнічны лён і ўшчыльніцельная паста.

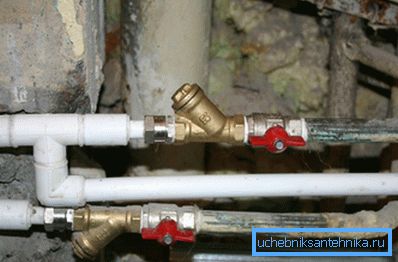

Пажадана перад вырабам ўсталяваць фільтр-гразявікоў (грубай ачысткі), так як пры трапленні пяску ці ржы паверхню коркі сціраецца, і кран можа пачаць пратручваюць ваду.

Асабліва гэта важна для сістэм ацяплення, у якіх за перыяд прастою можа забрудзіцца вада і сама корак, у выніку чаго затвор будзе паварочвацца ў вялікай працай, а часам і зусім перастане зрушвацца з месца.

Што вам было зручней успрымаць інфармацыю, намі падрыхтавана пакрокавая інструкцыя па мантажы:

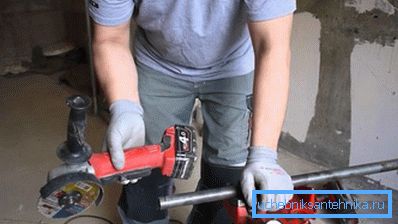

1. Выконваем усе неабходныя вымярэнні і абразаем трубу ў патрэбным месцы. Лепш за ўсё для гэтага выкарыстоўваць шабельная пілу для роўнага рэзу пад 90 градусаў;

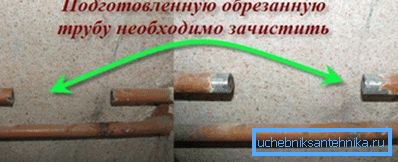

1. Зачышчаем канец ад фарбы і здымаем фаску з абрэзанага канца. Гэта можна зрабіць балгаркай або напільнікам. Таксама можна выкарыстоўваць спецыяльны фаскосниматель;

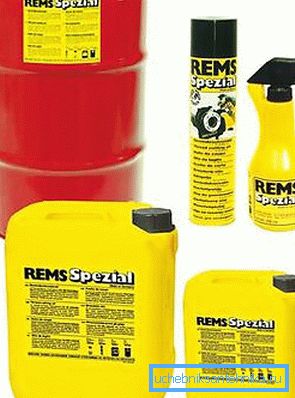

1. Бярэм плашчак для нарэзкі разьбы патрэбнага дыяметра і змазваем яе зубчыкі салам або машынным алеем. Таксама змазваем саму трубу;

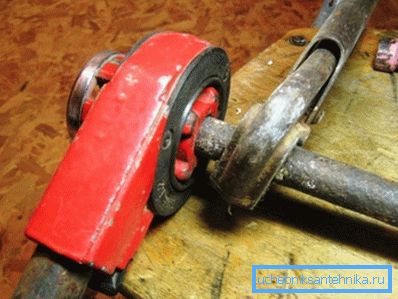

1. Вставляем плашчак ў плашкодержатель і наразаем разьбу на трубе. У нас павінна атрымацца не менш 4.5 віткоў, але не больш за 5. Лепш нарэзаць у два заходу, так вы менш нагрузіць трубу і інструмент для нарэзкі;

1. Намотваецца на атрыманую разьбу сантэхнічны лён па гадзінны стрэлцы. Затым наносім добры пласт ушчыльняльнай пасты на ўсю паверхню разьбы;

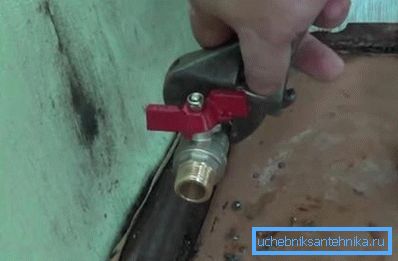

1. Бярэм кран і накручвае на разьбярства. Павінна атрымацца не менш 4.5 абаротаў. Спачатку накручвае ўручную, затым выкарыстоўваем развадны ключ.

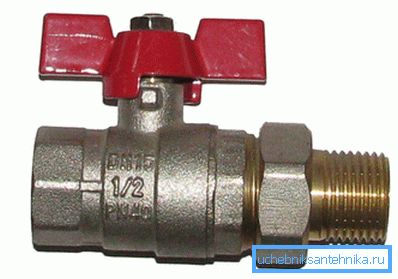

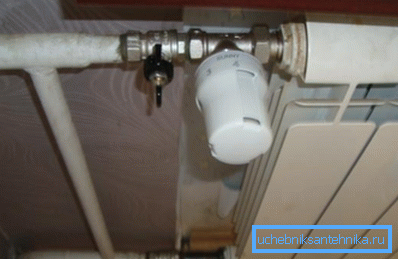

1. Калі трэба злучыць два нерухомых адрэзка трубы, тады выкарыстоўваем мадэль з амерыканкай (са згонам).

Звярніце ўвагу! Сачыце, каб разьба наразаем роўна. Інакш злучэнне будзе ненадзейным.

выснову

Шаравыя краны - гэта найбольш прагрэсіўныя запорные прылады для мантажу водаправодных і ацяпляльных сістэм. Відэа ў гэтым артыкуле наглядна і даходліва дэманструе працэс мантажу падобнай арматуры.
