Шаравой кран ду15: прылада і асаблівасці мантажу

Як уладкованы шаравыя муфтовый кран ДУ15? Наколькі ён добры на фоне больш звыклых шрубавых і коркавых вентыляў? Што азначаюць лічбы на корпусе вырабы? На што варта звярнуць увагу пры яго мантажы сваімі рукамі? У нашым матэрыяле мы паспрабуем адказаць на гэтыя пытанні.

прылада

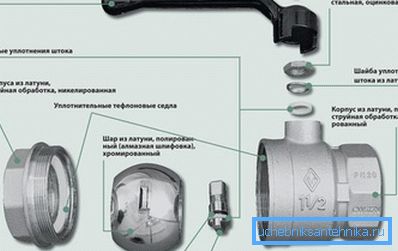

Што мы ўбачым, разабраўшы шаравой кран дыяметрам 15 міліметраў?

• Асноўны элемент вырабы - латуневы шар з хромавым пакрыццём і скразным каналам, практычна роўным ДК якая далучаецца трубы.

Практычнае следства: пры адкрытым вентылі яго гідраўлічны супраціў мінімальна, паколькі пераходы дыяметра і турбулентнасці практычна адсутнічаюць.

• Герметычнасць рухомага злучэння з корпусам забяспечваецца двума фторопластовая або тэфлонавым кольцамі.
• Такое ж кольца ўшчыльняе выснову штока праз корпус вентыля. Зверху яно падціскаецца шайбай.
• Нарэшце, шток прыводзіцца ў рух зручнай дзяржальняй у выглядзе рычага або так званай матылі.

Параўнанне з канкурэнтамі

Як шаравыя краны ДК 15 выглядае ў параўнанні з аднакласнікамі - шрубавым і коркавым вентылем?

Для пачатку давайце удараў у самы, што ні на ёсць чорны піяр і ўспомнім ключавыя недахопы канкурэнтаў.

вінтавой вентыль

• Паток вады можа цечу праз яго толькі ў адным кірунку - так, каб ён ціснуў на клапан знізу. У адваротным выпадку ёсць рызыка атрымаць серыю гідраўдараў з-за біцця клапана ў турбулентным патоку або нават яго поўны адрыў ад штока.

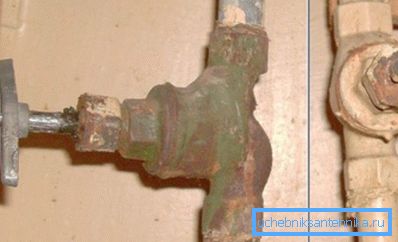

• Корпус шрубавага вентыля збірае акаліна і пясок. Проста з-за сваёй складанай формы і наяўнасці кішэняў з павольным цягам вадзянога патоку.

• Тая ж складаная форма корпуса і параўнальна невялікую адтуліну сядла клапана гарантуе высокую гідраўлічны супраціў вентыля і, адпаведна, падзенне напору пры разборы вады больш чым адным сантэхнічным прыборам.
• Сальнікава набіванне дае цячы нават пры працяглым простае вентыля. Пры частым яго выкарыстанні набіванне сальніка патрэбна не радзей разу ў паўгода. З гумовымі ўшчыльняльнікамі карціна не нашмат лепш: пры актыўным выкарыстанні ўшчыльняльныя кольцы выпрацоўваюцца, а пры простае губляюць эластычнасць.
• Гумавая пракладка вентыля мае абмежаваны тэрмін службы. Прычына тая ж - страта гумай эластычнасці. Яе разбурэнне рэзка паскараецца якія трапілі пад клапан пяском.

Зрэшты: вентыля з суцэльнаметалічнымі прыцёртымі клапанамі, без пракладак, больш даўгавечныя. Затое, пры што патрапіў пад клапан смецці, вентыль проста не перакрыецца.

коркавы вентыль

• Для павароту коркі патрабуецца вельмі значны высілак. Заўсёды ёсць рызыка парушыць бліжэйшы фітынгавых злучэнне труб або разьбу.
• Цячы сальніка пры павароце коркі гарантаваная і ў гэтым выпадку. Мала таго: для набівання сальніка трэба не толькі перакрыць сам вентыль, але і скінуць стояк водазабеспячэння або ацяплення. У адваротным выпадку заўсёды ёсць рызыка таго, што патурбаваная корак вылеціць з корпуса на фронце патоку вады.

шаравыя вентыль

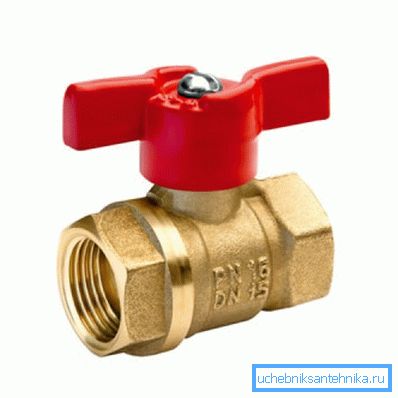

А як на гэтым маркотным фоне выглядае шаравыя муфтовый латуневы кран ДУ15? Напрамак патоку вады не мае для працы вентыля ніякага значэння. Клапан не адарвецца з прычыны адсутнасці такога.

Навалы дзындры ў корпусе можна не баяцца. Адкрыты вентыль схільны збіраць пясок і акаліна ані не больш, чым любы ўчастак прамой трубы.

Нізкае гідраўлічны супраціў намі ўжо згадвалася: яно мала адрозніваецца ад супраціву ўчастка трубы адпавядае дыяметра.

Тефлоновой або фторопластовая ўшчыльняльнае кальцо вакол штока дзякуючы ўласнаму нізкаму каэфіцыенту трэння і якасці апрацоўкі штока практычна не зношваецца пры працы і не дэградуе пры простае. Тое ж самае тычыцца ўшчыльняючымі кольцаў, прылеглых да паверхні шара ўнутры вентыля.

Удакладнім: у практыцы аўтара былі выпадкі, калі шаравой кран 15 мм даваў цячы па штоку. У асноўным яны ставіліся да недарагіх кітайскім вырабам і ўхіляліся сваімі рукамі просты подмотку пад пріжімную шайбу стужкі ФУМ.

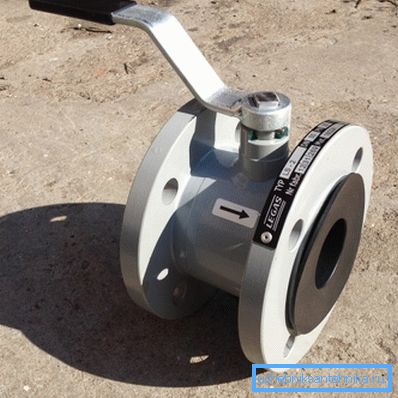

Гладкая паверхня шара і матэрыял ўшчыльняльнікаў гарантуюць і невялікае намаганне, неабходнае для адкрыцця або закрыцця вентыля. Гэта адносіцца не толькі да вырабаў невялікага памеру: скажам, які мае вельмі самавітыя габарыты шаравыя фланцевый кран ДУ150 таксама перакрываецца штатнай рукаяццю без прыкладання празмерна вялікай сілы.

Пры ўсіх пералічаных вартасцях цана шаравых вентыляў прыкладна роўная кошту коркавых і шрубавых аналагаў, а часцяком і зусім аказваецца ніжэй. Высновы цалкам відавочныя.

Шаравыя краны 15 на 15-міліметровыя шрубавыя ці коркавыя вентыля мяняць вызначана не варта: яны лепш канкурэнтаў па ўсіх пунктах. Тое ж самае ставіцца да запорной арматуры для трубаправодаў з большай прапускной здольнасцю: шаравой кран 150 мм у абсалютнай большасці выпадкаў зручней, больш практычным і даўгавечней чыгуннай або сталёвы засаўкі таго ж памеру.

маркіроўка

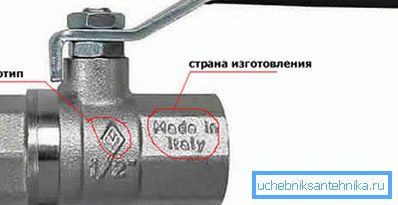

Асноўныя тэхнічныя характарыстыкі шаравога крана ДУ15 паказваюцца ў маркіроўцы на яго корпусе. Гэта тычыцца як айчыннай прадукцыі, так і імпартных тавараў.

Варта згадаць некалькі тонкасцяў.

• Умоўны праход можа паказвацца ў цалях. Цікавіць нас памер - ДУ15 - адпавядае 1/2 цалі.
• Як правіла, працоўны ціск айчынных вырабаў указваецца ў атмасферах (кгс / см2), а імпартных - у мегапаскалей (Мпа). Так, маркіроўка ДУ50 РУ40 азначае, што вентыль з умоўным праходам 50 мм разлічаны на ціск у 40 атмасфер; шаравой кран DN15 PN8 0 Мпа далучаецца да полудюймовых разьбе і можа вытрымаць ціск у 8 мегапаскалей (80 атмасфер).

Выбар і ўстаноўка

На што звярнуць увагу пры куплі вентыля?

Як правільна паставіць яго?

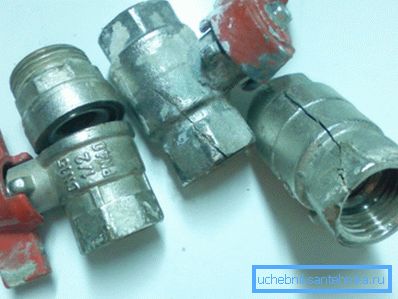

1. Корпус павінен быць латунным. Ад далікатных силуминовых вырабаў яго можна адрозніць па вазе: латунь прыкметна цяжэй.

Дарэчы: не памыліцца з матэрыялам дапаможа простая інструкцыя. Выбірайце ня серабрыстыя, а жоўтыя вентыля. Калі пад хромам можа апынуцца любы метал ці сплаў, то адсутнасць пакрыцця не пакіне ніякіх сумненняў.

1. Ручка - рычаг значна зручней ручкі - матылі. Матылька ёсць сэнс выкарыстаць толькі пры недахопе месца каля вентыля.
2. Лепш за ўсё герметызаваць разьбовае злучэнне палімернай ніткай (Танга Унилок і аналагі). Яна не патрабуе вялікіх намаганняў пры зборцы і не дае цечы пры невялікім зваротным ходзе разьбы.

1. Дарэчы, пра высілку: ня зацягвайце вентыль на разьбе да ўпора. Латунь - ня сталь; парваць залішняй высілкам можна не толькі силуминовый корпус.
2. На час мантажу якая замінае ручку лепш проста-проста зняць.

заключэнне

Спадзяемся, што наш матэрыял дапаможа чытачу з выбарам запорной арматуры для хатняй сантэхнікі. Відэа ў гэтым артыкуле, як звычайна, утрымлівае дадатковую тэматычную інфармацыю. Поспехаў!
