Шаравой кран ду20 - як не памыліцца пры выбары крана

Да ліку ключавых параметраў, якія трэба ўлічваць пры выбары запорной арматуры, ставіцца дыяметр, гэты памер павінен у дакладнасці адпавядаць габарытах трубы, інакш аб герметычнасці стыку можна забыцца. У непадрыхтаванага чалавека некаторую разгубленасць можа выклікаць выкарыстанне такіх пазначэнняў як «умоўны дыяметр» або велічыня прасвету, так што трэба растлумачыць гэтае пытанне першапачаткова.

невялікі лікбез

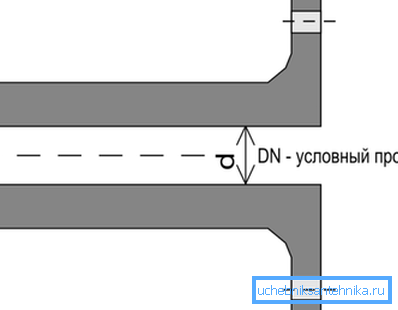

З паняццем дыяметра знакам кожны, але вось у дачыненні да труб, а таксама запорной і якая рэгулюе арматуры выкарыстоўваецца паняцце ўмоўнага дыяметра (Ду ідзі DN). Напрыклад, у сантэхнічных крамах абазначэнне шаравой кран 20 мм мае на ўвазе менавіта велічыню прасвету.

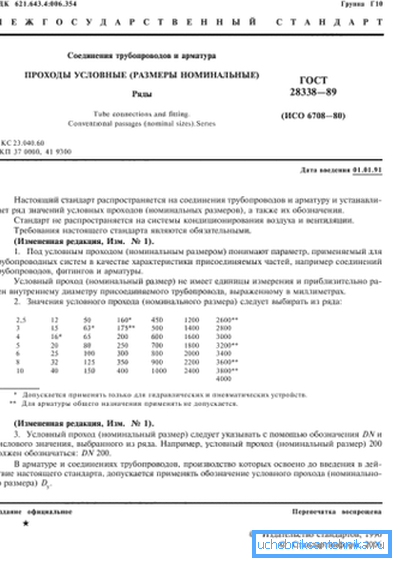

Пад гэтым паняццем маецца на ўвазе ўнутраны дыяметр, акруглены да бліжэйшага стандартнага значэння. Поўны пералік стандартных значэнняў Ду можна знайсці ў ДАСТ 28338-89, мінімальнае значэнне роўна 2,5 мм, а максімальнае - 4000 мм.

Асноўная блытаніна ўзнікае з-за таго, што фактычны ўнутраны дыяметр ў 99% выпадкаў не роўны намінальным (ўмоўнага). Калі, напрыклад, узяць стандартную вадагазаправодныя металічную трубу з вонкавым памерам 159 мм, то рэальная велічыня прасвету будзе залежаць ад таўшчыні сценкі. Так, пры таўшчыні металу 6 мм ён будзе роўны 147 мм, а пры 8-міліметровай сценцы - 143 мм.

Але калі зірнуць на значэння, прыведзеныя ў нарматыве, то апынецца, што для абодвух прыведзеных выпадкаў падыходзіць адзін і той жа намінальны дыяметр - Ду150 (або DN150). Той жа прынцып працуе і пры меншых памерах, гэта трэба ўлічваць пры падборы запорной арматуры. Напрыклад, шаравыя краны Ду 20 валодае велічынёй ўмоўнага праходу 20 мм, значыць ён падыдзе толькі для ўстаноўкі на трубу з адпаведным дыяметрам.

Звярніце ўвагу! На першы погляд такая сістэма пазначэнняў выглядае недарэчнай, але гэта не так. На самай справе крок паміж стандартнымі значэннямі прыняты такім, што прапускная здольнасць кожнага наступнага значэння прасвету ўзрастае прыкладна на 60-70%. Гэта палягчае падбор трубаправода на этапе разлік вода- газа-і цеплаправодаў.

Прылада, падбор і ўстаноўка шаравога крана

Што тычыцца будынкі падобнай прылады, то яно не змяняецца ў залежнасці ад памеру. Хіба што часам замест ручкі для павароту шара усталёўваецца электрапрывад, гэта неабходна, калі большую ручку проста немагчыма павярнуць з-за недахопу вольнага месца.

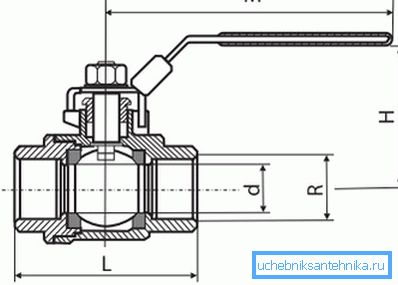

На што трэба звярнуць увагу пры выбары

Яшчэ адной складанасцю пры падборы пэўнай мадэлі шаравога крана можа стаць пераклад цалевых памераў у метрычныя і выбар соответствующего- значэння Ду (DN). Напрыклад, шаравыя краны DN20 падыдзе для ўстаноўкі на ВГП трубу з вонкавым дыяметрам 26,8 мм, пры гэтым памер разьбы роўны? цалі.

Адпаведнасць цалевых памераў разьбы, Ду і вонкавага памеру трубы прыведзены ў табліцы.

Адпаведнасць паміж умоўным праходам і вонкавым дыяметрам трубы

Звярніце ўвагу! У табліцы прыведзены дадзеныя толькі для самых распаўсюджаных памераў, якія выкарыстоўваюцца ў прыватным будаўніцтве.

У табліцы відаць значнае неадпаведнасць паміж трубамі розных тыпаў нават у межах аднаго тыпаразмеру запорной арматуры. Тлумачыцца гэта рознай таўшчынёй сценкі труб, а таксама тым, што ў металічным пракаце пазначаецца ўнутраны дыяметр, а вось для пластыкавых вырабаў - вонкавы.

І хоць цана простага шаравога крана невялікая (простыя поліпрапіленавыя мадэлі каштуюць менш за 200 рублёў) усё ж такі лепш адразу звярнуць увагу на гэтыя тонкасці.

Асаблівасці поліпрапіленавых кранаў

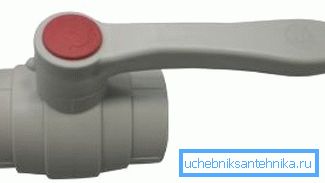

Параўнальна нядаўна на рынку з'явіліся ПП шаравыя краны. У такіх прыладах канструкцыя запорной часткі застаецца нязменнай - усё той жа металічны шар са скразнымі адтулінамі, а вось корпус вырабляецца з поліпрапілена. У такім выпадку перад лікам, якое пазначае велічыня прасвету, варта абрэвіятура, якая пазначае тып выкарыстанага матэрыялу.

Напрыклад, запіс шаравой кран PPRC 20 пазначае, што корпус выраблены з поліпрапілена 3 тыпу (рандаў супалімер), а намінальны дыяметр роўны 20 мм.

Звярніце ўвагу! Для ўстаноўкі звычайнага мадэлі з металічным корпусам звычайна выкарыстоўваюцца раздымныя злучэнні. У выпадку з ПП аналагам мае сэнс выкарыстоўваць злучэнне паяннем.

Інструкцыя па ўсталёўцы нічым не адрозніваецца ад злучэння звычайных ПП труб:

• для злучэння выкарыстоўваецца адмысловы «паяльнік». Награвальны элемент такой прылады выкананы такім чынам, што на яго можна надзець трубкі розных дыяметраў. Кран і труба апранаюцца на награвальны элемент і на працягу кароткага часу разаграваюцца;

• пасля гэтага трэба хутка зняць абодва элемента з паяльніка і ўставіць канец трубкі ў кран. Калі поліпрапілен разагрэўся дастаткова моцна, то частка яго павінна проста выціснула пры мантажы, гэта нармальна.

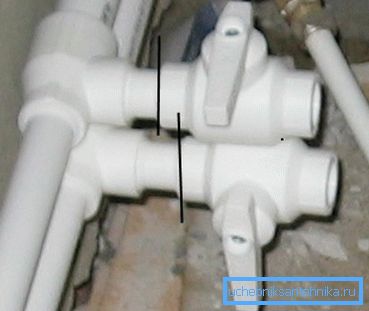

Прыведзены варыянт злучэння лічыцца найпростым, але ён не пазбаўлены недахопаў. Галоўным можна лічыць ўзнікненне істотных мясцовых супраціваў. Калі, напрыклад, шаравой кран ПП 20 з трубой, то Ду трубы апынецца роўным толькі 15 мм, а ў кране - 20 мм.

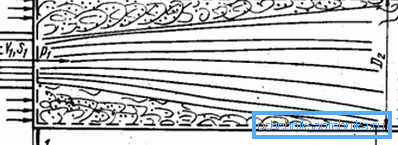

Адпаведна, пры праходжанні патоку праз злучэнне з-за перападу дыяметраў на ўваходзе будуць стварацца завіхрэнні, а на выхадзе - падвышаная нагрузка на зварной шво.

Пазбегнуць гэтага можна 2 спосабамі:

• выкарыстоўваючы раздымныя злучэнні, напрыклад, тую ж амерыканку;

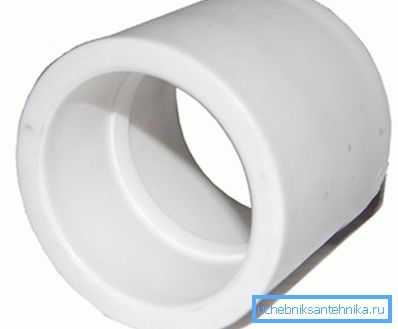

• выкарыстоўваючы ПП муфту, у такім выпадку ўжываць можна зварку. Выкарыстанне муфты дазволіць злучыць трубу і кран ўсутыч, так што плыні патоку нішто перашкаджаць не будзе. Ні адзін з гэтых спосабаў не ўскладняе сам працэс, так што ўстаноўку можна будзе выканаць сваімі рукамі.

падвядзенне вынікаў

Падбор шаравога крана - не такая простая задача, як можа здацца на першы погляд. Трэба выразна ўяўляць сабе адрозненне паміж такімі паняццямі як намінальны і рэальны дыяметры, умець перакладаць метрычныя памеры ў цалевыя і наадварот.

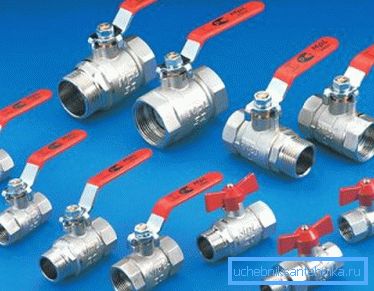

Прапанаваная інфармацыя не дасць заблытацца ў пазначэннях запорной і рэгулюе арматуры і гарантуе правільны выбар. Відэа ў гэтым артыкуле з'яўляецца кароткім аглядам розных відаў шаравых кранаў.
