Шаравой кран ду50: варыянты, памеры, асаблівасці

15-05-2018

Водазабеспячэнне

У якасці запорной арматуры для транспарціроўкі па трубаправодах і захоўванню ў рэзервуарах розных вадкасцяў і газаў можа прымяняцца шаравой кран Dn50. Такія прылады адрозніваюцца, як па спосабе мацавання, якое можа быць фланцавых, муфтовым і приварным (паечным), так і па матэрыялах вырабу, дзе ўжываецца сталь, латунь, поліэтылен і поліпрапілен.

Розныя запорные прылады могуць мець свае тэхнічныя характарыстыкі і адрознівацца адзін ад аднаго па гэтых паказчыках, пра што і пойдзе гаворка ніжэй. А таксама вашай увазе будзе прапанавана тэматычная дэманстрацыя відэа ў гэтым артыкуле.

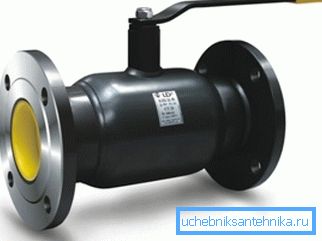

Запорная арматура Ду 50 мм

Заўвага. Калі глядзець на маркіроўку, то шаравыя краны 50 мм звычайна мае ў пазначэнні дадатковую абрэвіятуру. Напрыклад, перад міліметрамі знаходзяцца літары Ду або Dn - і адно і другое пазначае умоўны або вонкавы дыяметр. А вось, калі вы сустрэнеце абрэвіятуру КШЦП (замест П можа быць Ф, М або Да), то гэта будзе азначаць, што перад вамі кран шаравыя цельносварной приварной (фланцевый, муфтовый або камбінаваны).

агульныя параметры

Запорная арматура з фланцавага, приварным (пад прываркі) і муфтовым злучэннем звычайна вырабляецца ў дыяпазоне Ду ад 15 да 500 мм, якая разлічана на намінальны ціск (Ру) ад 1,6 да 4,0 Мпа.
У большасці выпадкаў, краны з такімі памерамі (Dn 50) выкарыстоўваюцца ў прамысловых, вытворчых і грамадскіх будынках, трубаправодах, якія перапампоўваюць нафтапрадукты, ваду і газ, а таксама ў рэзервуарах для іх захоўвання. Тым не менш, запорные прылады з такімі габарытамі ўсталёўваюцца сваімі рукамі і ў побыце, напрыклад, пры аўтаномным апале для стояков, катлоў або ў ёмістасцях для захоўвання вады і дызпаліва.
Выраб запорной арматуры ажыццяўляецца ў згодзе з ДАСТ 21345-78 і ДАСТ 28343-89, а таксама ў адпаведнасці з ТУ 04671406-003-98. Для рэгіёнаў з умераным і халодным кліматам сертыфікацыя вырабляецца па УХЛ ДАСТ 15150 Госгортехнадзора Расіі.

Агляд рознай прадукцыі

Такія краны звычайна робяцца з сталі арт. 20, 09Г2с і 1218Н10Т, пры гэтым максімальны працоўны ціск (Ру) застаецца нязменным - ад 1,6 МПа да 4,0 Мпа. Спосабы мантажу (далучэння) могуць мяняцца ў залежнасці ад канфігурацыі, так, гэта можа быць КШЦФ, КШЦП, КШЦМ або КШЦК.

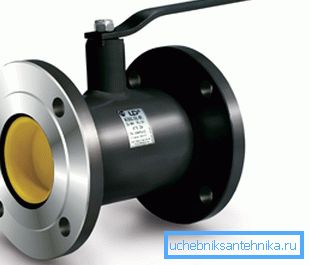

DN	PN	КОД КШЦФ	d	D	D1	D2	G	h	H	I	L	Маса (Кг)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1,8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2,2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2,7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3,7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4,6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6.1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8.4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8,4
80	16	080 / 70.016.02	63	195	160	18	4	60	141	335	280	11,2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80.016.02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80.025.02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100.016.02	100	245	210	18	8	94	195	525	325	27,5
125	25	125 / 100.025.02	100	270	220	26	8	94	195	525	325	28,5
150	16	150 / 125.016.02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125.025.02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150.016.02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150.025.02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200.016.02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200.025.02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250.016.02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300.016.02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400.016.02	390	710	650	33	20	170	870	-	990	610

Тэхнічныя параметры для КШЦФ

Заўвага. КШЦФ па большай частцы выкарыстоўваецца менавіта на прамысловых аб'ектах.

Ballomax Ду, (мм)	арт.	прахадной Ду	DH	d	t	L	Н1	H2	А	Маса, кг
10	71 .102 .010	10	38	17,2	1,8	210	50	116	140	0,8
15	71 .102 .015	10	38	21,3	2	210	50	116	140	0,8
20	74 .102 .020	15	42	26,9	2,3	230	47	115	140	0,8
25	74 .102 .025	20	51	33,7	2,6	230	47	120	140	1
32	74 .102 .032	25	57	42,4	2,6	260	48	124	140	1,4
40	74 .102 .040	32	76	48,3	2,6	260	41	129	180	2,1
50	74 .102 .050	40	89	57	2,94	300	41	135	180	3

Табліца параметраў КШЦП Ду 10-50 мм Ру 4,0 Мпа (40кг / гл 2)

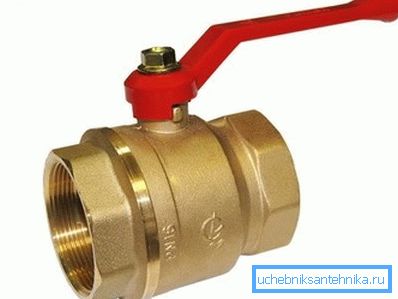

Абазначэнне КШЗ РМХС (РМУС)	DN	L	G	A	H
16-6	6	70	1/4	112	110
25/06		76
40-6		76
16-10	10	75	3/8	112	134
25/10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231.5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

Табліца габарытаў і далучальных памераў КШЦМ Ду 6-80 мм

Пластыкавы шаравой кран 50 мм SDR11 (поліэтылен)

Выгляд. прымяненне	Для газу 10 бар, для вады 16 бар
SDR	SDR11
матэрыял	ПЭ80 / ПЭ100, ПЭ2406 / ПЭ3408
Адкрыццё / закрыццё	? павароту
тэмпература	Ад -29 да 600С
тып праходу	Полнопроходной
Тып дапаможнага штока	тэлескапічны падаўжальнік
тып прадзьмуху	Без прадзьмухаў, 1 продувка, 2 прадзьмуху
Зварка корпуса і раструба	Электразварка або муфтовая
нормы выпрабаванняў	EN 1555, ANSI / ASTM B16. 40

Табліца для SDR11

Заўвага. Поліэтыленавыя прыборы прымяняюцца для падземнай ўстаноўкі.

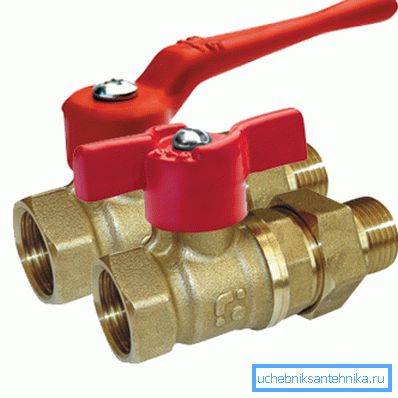

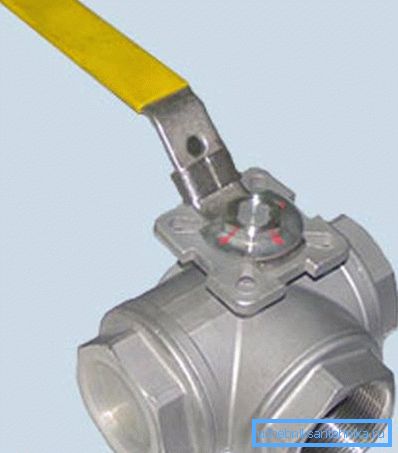

Памеры шаравога крана Ду50 мм КШЦК, такія ж, як і ў КШЦМ

Камбінаваныя краны мала чым адрозніваюцца ад муфтовых, зрэшты, як і іх кошт, толькі ў КШЦК замест вонкавай трубавай разьбы можа таксама быць амерыканка, штуцэр або фільтр і тады іх кошт узрастае.

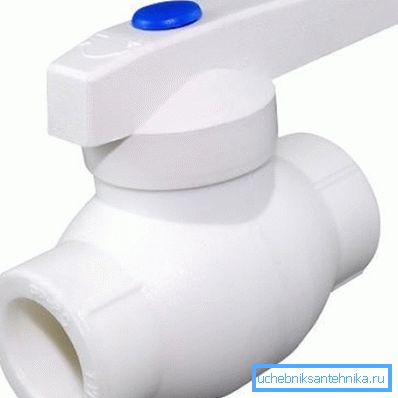

Поліпрапіленавыя прыборы незвычайна папулярныя для вадаправодаў і ацяпляльных контураў аўтаномнага ацяплення - у большасці выпадкаў метале цяпер аддаюць перавагу менавіта ППР і гэта не дзіўна. Такія вузлы здольныя вытрымліваць працоўную тэмпературу да 100? C і працоўны ціск да 10 бар, чаго цалкам дастаткова для звычайных умоў. Стыкоўка падобных прыбораў з трубаправодам вырабляецца метадам паяння або зварвання спецыяльным паяльнікам.

заключэнне

У заключэнні варта сказаць, што ў побыце вам у асноўным могуць спатрэбіцца латуневыя КШЦМ і КШЦК, а таксама поліпрапіленавыя паечные краны. Ўсталяваць іх заўсёды можна самастойна, калі пры гэтым будзе выконвацца інструкцыя ад вытворцы.
