Шаравой кран пнд і яго асаблівасці

У цяперашні час пры пракладцы камунікацыйных ліній рознага прызначэння часцяком прымяняюцца поліэтыленавыя трубы нізкага ціску (ПНД). Іх мантаж ажыццяўляецца з ужываннем адмысловых фітынгаў, да якіх адносяцца і шаравыя краны. Далей мы разгледзім, што ўяўляюць сабой дадзеныя вырабы, якімі яны бываюць і ў чым заключаюцца іх асаблівасці.

Асаблівасці шаравых кранаў ПНД

Пластыкавыя шаравыя краны для труб ПНД ўяўляюць сабой запорную арматуру, якая прызначана для поўнага перакрыцця патоку транспартуецца па трубаправодзе вадкасці. Шаравымі яны называюцца па той прычыне, што запорный механізм выкананы ў форме шара са скразным адтулінай.

Шар можа паварочвацца ў корпусе на 90 градусаў, што дазваляе адкрываць або перакрываць праход. Кіраванне становішчам запорного механізму ажыццяўляецца пры дапамозе рычага. У кранах вялікага дыяметра (150 мм і больш) кіраванне запорным механізмам ажыццяўляецца электрапрывадам, пневмо- або гідрапрывадам.

Корпус гэтых прылад выкананы з ПНД, г.зн. такога ж матэрыялу, што і сам трубаправод. Запорный механізм часцей за ўсё вытворцы робяць з поліпрапілена або іншага віду пластыка.

годнасці

Разгляданая запорная арматура валодае мноствам станоўчых якасцяў, сярод якіх можна вылучыць:

• Даўгавечнасць - выраб можа праслужыць 25 гадоў і нават больш. Даўгавечнасць шмат у чым залежыць ад умоў эксплуатацыі вырабы.
• Надзейнасць, што звязана з прастатой канструкцыі.
• Невысокі кошт, дзякуючы таннасці матэрыялаў.
• Нязначны вага вырабаў.
• Высокая ступень герметычнасці.
• Дзякуючы таму, што прылада выканана з пластыка, ён не схільны карозіі, да таго ж на ім практычна не асядае асадак.

недахопы

Для аб'ектыўнасці прывядзем і некаторыя недахопы разгляданых прылад:

• Нельга выкарыстоўваць для рэгулявання патоку, так як у гэтым выпадку яны хутка выходзяць з ладу.
• Як і іншыя фітынгі з ПНД, разлічаны на меншы ціск, чым металічныя фітынгавых вырабы для труб.
• З павышэннем тэмпературы памяншаецца трываласць прылады.

Звярніце ўвагу! Перш чым выкарыстоўваць пластыкавы шаравой кран для ПНД труб, неабходна пераканацца, што яго характарыстыкі адпавядаюць умовам, у якіх ён будзе эксплуатавацца.

Віды запорной арматуры для ПНД

Акрамя таго, што разгляданыя прылады адрозніваюцца дыяметрам, яны таксама могуць быць прызначаныя для розных спосабаў мантажу:

• Цангового (кампрэсійнага);
• фланцавага;
• Приварного.

Ніжэй падрабязней азнаёмімся з асаблівасцямі прылад кожнага выгляду.

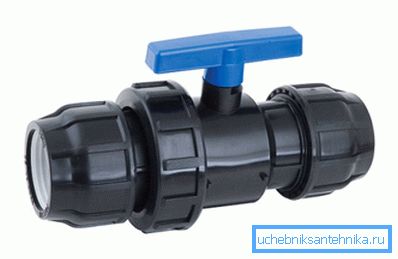

цанговых

Дадзеныя прылады прымяняюцца для трубаправодаў невялікага дыяметра - 20 мм - 110 мм. Асноўны іх асаблівасцю з'яўляецца прастата мантажу, які можна выканаць сваімі рукамі без выкарыстання спецыяльнага абсталявання, і не валодаючы навыкамі падобнай працы.

Звярніце ўвагу! Для якаснага мантажу крана цанговым спосабам неабходна абрэзаць злучаныя трубы строга перпендыкулярна іх восі і зняць фаску некалькі міліметраў, як паказана на схеме вышэй.

Як правіла, дадзеная запорная арматура ўжываецца ў вадаправодах бытавога прызначэння. Ніжэй прыведзены асноўныя характарыстыкі гэтых прылад:

У залежнасці ад мадэлі прылады, характарыстыкі могуць нязначна адрознівацца. Аднак, у цэлым яны адпавядаюць інфармацыі, з табліцы.

Трэба сказаць, што компрессіонные краны могуць мець як аднолькавыя памеры ўваходнага і які выходзіць патрубка, да прыкладу, 32 - 32 мм, так і розныя, г.зн. могуць служыць перахаднікамі паміж трубамі рознага дыяметра.

фланцавых

Фланцавых шаравыя ПНД вентылі прымяняюцца для трубаправодаў вялікага дыяметра (да 315 мм). Злучэнне іх з трубаправодам ажыццяўляецца балтавым спосабам пры дапамозе фланцаў. Як цанговый, дадзенае злучэнне з'яўляецца разборным.

У адрозненне ад прылад папярэдняга тыпу, фланцавых запорная арматура здольная вытрымаць большы ціск. Часцяком дадзеная запорная арматура ўжываецца ў хімічнай прамысловасці, так як яны ўстойлівыя да ўздзеяння кіслот і шчолачаў, а таксама не схільныя карозіі.

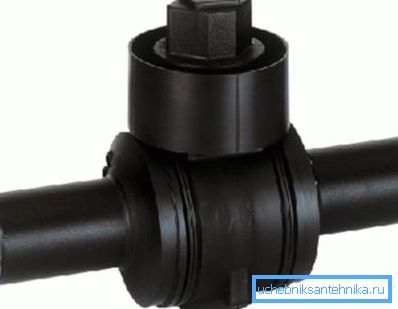

Приварные

Дадзены спосаб злучэння ўжываецца ў тых выпадках, калі неабходна забяспечыць герметычнасць. Інструкцыя па выкананні мантажу ў гэтым выпадку больш складаная.

Зварка можа быць выканана двума спосабамі:

• ўсутыч - пры дапамозе адмысловага зварачнага апарата, які растоплівае тарцы двух зварваецца дэталяў. Пасля дэталі сутыкоўваць пад ціскам.
• Электромуфтовым спосабам - нагрэў паверхняў злучаных дэталяў ў гэтым выпадку ажыццяўляецца пры дапамозе фасонных дэталяў, праз якія праходзіць металічная спіраль. У выніку злучаныя дэталі і электромуфта паміж сабой зварваюцца, забяспечваючы надзейнае злучэнне.

Вось, мабыць, і ўсе віды поліэтыленавых шаравых кранаў.

выснову

Поліэтыленавыя шаравыя краны з'яўляюцца надзейнай запорной арматурай, якая ўжываецца для розных відаў трубаправодаў з ПНД труб. Як мы высветлілі, у залежнасці ад прызначэння магістралі і яе дыяметра, яны могуць мантавацца рознымі спосабамі.

З відэа ў гэтым артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
