Шаравой кран з сервоприводом - асаблівасці і прызначэнне

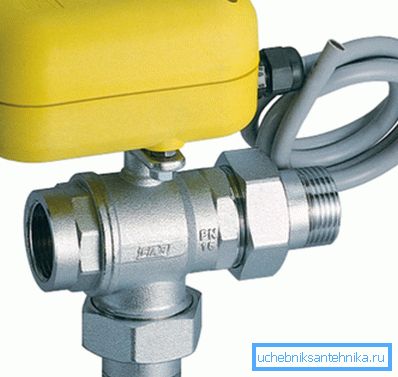

Шаравыя краны даўно зарэкамендавалі сябе як надзейная запорная арматура. У апошні жа час, дзякуючы ўжыванню сервоприводов і іншых відаў дыстанцыйных прывадаў, функцыянальнасць гэтых прылад была істотна пашырана. Да прыкладу, троххадовых кран з сервоприводом знайшоў шырокае прымяненне ў самых розных сістэмах аўтаматычнага кіравання патокамі вадкасці і газу.

У дадзеным артыкуле мы падрабязна разгледзім, што ўяўляюць сабой дадзеныя прылады і для якіх мэт яны ўжываюцца.

Асаблівасці кранаў з прывадам

Агульныя звесткі

Такім чынам, як ужо было сказана вышэй, шаравыя краны ставяцца да запорной арматуры. У адрозненне ад іншых тыпаў вентыляў яны прызначаны выключна для поўнага перакрыцця патокаў вадкасцей або газаў (чытайце таксама артыкул Шаравой компрессіонные кран - асаблівасці і прызначэнне).

Шаравымі гэтыя прылады называюць таму, што іх запорный механізм мае форму шара, скрозь які праходзіць адтуліну. Пры павароце шара на 90 градусаў, г.зн. размяшчэнні яго перпендыкулярна восі трубаправода, адбываецца перакрыцце патоку.

Герметызацыю прылады забяспечваюць два кольцы, выкананыя з мяккага матэрыялу, якія шчыльна прылягаюць да запорному шары. Дзякуючы прастаце механізму, гэтыя вырабы адрозніваюцца надзейнасцю і даўгавечнасцю.

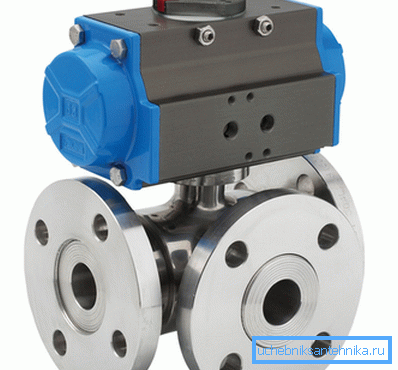

Ужыванне жа прывадаў дазволіла аўтаматызаваць працу прылад або забяспечыць кіраванне імі дыстанцыйна, да прыкладу, шаравой кран з пнеўмапрывадам ўжываецца ў прамысловых трубаправодах з мэтай кіравання патокамі вадкасцяў і газаў на патэнцыйна небяспечныя вытворчасці. Таксама ён выкарыстоўваецца там, дзе не рэкамендуецца ўжыванне электрычных рухавікоў.

Варта адзначыць, што пневмогидропривод шаравога крана забяспечвае вялікі крутоўны момант пры невялікіх габарытах самога прывада, чым і заслужыў папулярнасць на вытворчасці. Аднак, у побытавых мэтах гэтыя прылады не прымяняюцца.

Затое запорная шаравая арматура з сервоприводом знайшла шырокае прымяненне ў сістэмах абароны жылля ад затаплення. Акрамя таго, яна выкарыстоўваецца ў сістэмах кандыцыянавання, дзе ў залежнасці ад тэмпературы, аўтаматычна перакрывае або адкрывае паток астуджальнай вадкасці.

Звярніце ўвагу! У продажы існуюць вентылі з сервоприводами, разлічанымі на розны напружанне - ад 12 да 220 В. На гэты параметр неабходна звяртаць увагу пры куплі вырабы.

прылада сервоприводов

Сервокіравання складаецца ўсяго з двух элементаў:

• электрарухавіка;
• Шестеренчатого рэдуктара, які паваротам на 90 градусаў адкрывае і закрывае падачу вады.

Прывад шаравога крана адкрывае і закрывае яго пры змене кірунку кручэння электраматора. Такім чынам, прылада сервопривода даволі простае.

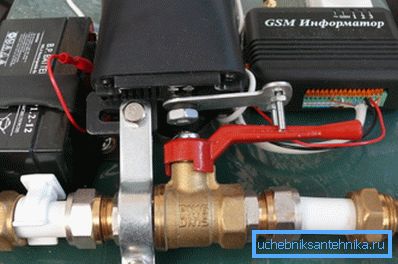

Савет! Зрабіць электрапрывад для шаравога вентыля можна самастойна. Для гэтых мэтаў падыдзе матор ад задняга шклоачышчальніка ВАЗ-2109, які робіць абарот толькі на 100 градусаў (з улікам люфта рычагоў атрымліваецца як раз 90 градусаў).

Як правіла, электраматор размешчаны ў герметычным корпусе, які быў адгароджаны ад самога вентыля побач ўшчыльняльнікаў. Таму прыбор з'яўляецца бяспечным.

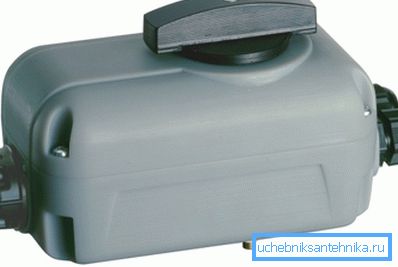

На корпусе механізму маецца кнопка або рычаг, які дазваляе кіраваць кранам сваімі рукамі, да прыкладу, калі адключана электрычнасць. Акрамя таго, электрычныя прывады валодаюць унутраным дапаможным микровыключателем, які дазваляе кіраваць працай помпы, бойлера або іншага абсталявання, звязанага з водазабеспячэннем.

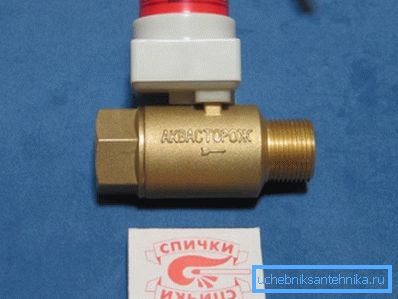

У цяперашні час на рынку маецца вялікі асартымент разгляданых вырабаў, як ад замежных, так і айчынных вытворцаў. Прычым, апошнія не саступаюць якасцю, але пры гэтым, кошт на іх ніжэй.

прымяненне

У першую чаргу трэба сказаць, што электрапрывад толькі змяняе становішча запорного механізму. Кіраванне жа дадзеным прыладай ажыццяўляюць тэрмастаты, термостатические таймеры або іншыя прылады, якія пасылаюць электрычны ток на электраматор механізму.

У якасці прыкладу разгледзім працу дадзенага прылады ў сістэме абароны ад затаплення, якая можа прымяняцца як для водазабеспячэння, так і ацяплення.

Такім чынам, акрамя запорной арматуры, яна ў сябе ўключае:

• Датчыкі працёку.
• Кантролер.

Працуе падобная сістэма наступным чынам:

• Датчыкі размяшчаюцца ў месцах, дзе маецца найбольшая верагоднасць навалы вады ў выпадку затаплення. Прынцып працы дадзенай прылады заснаваны на тым, што вада замыкае два кантакту, у выніку чаго адпраўляецца імпульс на кантролер.
• Кантролер пасля атрымання сігналу з датчыка пасылае электрычны ток на электраматор.
• Электрычны прывад у сваю чаргу перакрывае вентыль і тым самым блакуе водазабеспячэнне. Ўключыць падачу вады пасля гэтага можна самастойна, націснуўшы кнопку на корпусе прывада.

Па дадзеным прынцыпе працуюць і іншыя сістэмы з выкарыстаннем запорной арматуры з прывадам.

Звярніце ўвагу! Кран з прывадам ў сістэмах абароны ад затаплення, усталёўваецца пасля запорнай арматуры, перакрывае ваду на ўваходзе ў хату або кватэру. Выкарыстоўваць прыладу замест механічных вентыляў забаронена.

Вось, мабыць, і ўсе асноўныя асаблівасці запорной арматуры з прывадам.

выснову

Прывады для шаравых кранаў дазваляюць не толькі кіраваць імі дыстанцыйна, але і выкарыстоўваць іх у сістэмах аўтаматычнага кіравання патокамі. У прыватнасці, вялікай папулярнасцю ў апошні час карыстаюцца сістэмы абароны жылля ад затаплення. Таму іх можна назваць перспектыўным вынаходствам (см.также артыкул Радыятарны кран - усё, што трэба ведаць аб дадзенай запорной і рэгулявальнай арматуры).

З відэа ў гэтым артыкуле можна атрымаць дадатковую некаторую інфармацыю па пазначанай тэме.
