Высокая папулярнасць запорных шаравых кранаў абумоўлена надзвычайнай канструктыўнай надзейнасцю. Па гэтай прычыне яны шырока запатрабаваны ў сістэмах ацяплення, вода-, газа- і холадазабеспячэння, вентыляцыі, а таксама ў цеплавых кропках з ўмеранай тэмпературай. Самай прывабнай характарыстыкай шаравых кранаў з'яўляецца іх «самастойнасць» на працягу працоўнага працэсу без неабходнасці тэхнічнага абслугоўвання.

Агульныя звесткі

Шаравым выраб названа па форме запорной часткі, якая мае сферычную форму і якая размяшчаецца паміж двума сёдламі, і злучанай з кіруючай ручкай шпіндзелем. Кран такога тыпу павінен выкарыстоўвацца толькі як запорная, але не рэгулюе арматура.

Арыгінальныя канструктыўныя асаблівасці, і тэхнічныя характарыстыкі шаравога латуневага полнопроходного крана разам з матэрыялам надзяляюць запорный вузел выключнымі ўласцівасцямі:

• універсальнасцю - матэрыял вырабы стабільны пры кантакце з паравым, вадзяным, алейным, паветраным і транспартным патокам нафтапрадуктаў пры тэмпературы;
• надзейнасцю - бяспека працы гарантаваная элементам канструкцыі - штоком;
• эфектыўнасцю - форма шара-засаўкі, паварочваецца вакол сваёй восі, забяспечвае лёгкасць рэгулявання транспартнага патоку;
• ўзаемазаменнасць - муфтовый можна замяніць фланцавых, выконваючы тэхніку бяспекі для гэтага віду трубаправода;
• герметычнасцю - спецыяльныя ўшчыльняльнікі з падвышанай зносаўстойлівасцю, дазваляюць эксплуатаваць выраб доўгія гады.

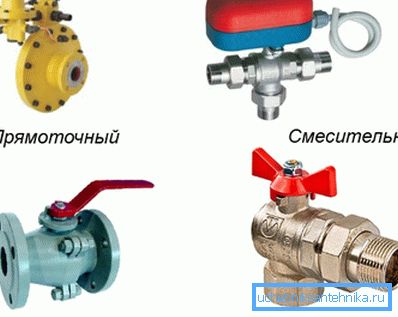

У залежнасці ад прызначэння такія краны могуць выпускацца:

• прямоточную;
• прахаднымі;
• змешвальныя;
• кутнімі.

Шаравой латуневы полнопроходной кран па Дасце 21345-2005 мае 25000 рабочых цыклаў. Улічваючы бездакорную працу вузла тэрмін яго эксплуатацыі магчымы на працягу 30 гадоў (ДАСТ 4.114-84). Латуневы прыбор вытрымлівае ваганні тэмпературы ад -20 да +150 ° C і ціск 1,6-4,0 Мпа (ДАСТ 26349-84, ГОСТ 365-80).

канструктыўныя асаблівасці

Запорный шаравой элемент можа размяшчацца ў плавае становішчы альбо на апорах. Плавае шар не звязаны жорстка са шпіндзелем і можа свабодна рухацца - ўнутранае ціск з уваходнай боку прыціскае яго за колца на выхадзе, не даючы вадзе прасочвацца.

У апорнай канструкцыі затвор заціскаецца, з аднаго боку, Цапф у ніжняй часткі канструкцыі. З іншага боку - сёдламі, якія ціскам патоку прыціскаюцца да шара. Складанасць механікі вузла падвышае кошт вырабы.

матэрыял

Вялікі тэрмін эксплуатацыі дасягаецца за кошт ахоўнага пакрыцця, якое наносіцца метадам гальванічнага никелирования. Такая тэхналогія дазваляе выкарыстоўваць краны ў трубаправодах з пітной вадой, а таксама ў гарачым водазабеспячэнні.

Тым не менш, латуневы шаравой полнопроходной кран у параўнанні з засаўкай:

• лягчэй;
• кампактней;
• мае невысокае гідраўлічны супраціў;
• радыус павароту - 90 °.

Так што некалькі вялікая кошт выглядае апраўданай

класіфікацыя кранаў

Класіфікацыю можна выконваць з улікам розных параметраў:

• па дыяметры прахаднога адтуліны - полнопроходные, з дыяметрам засаўкі, супадальным з адтулінай у трубе і неполнопроходные з адтулінай у засаўцы меншым, чым у трубе;

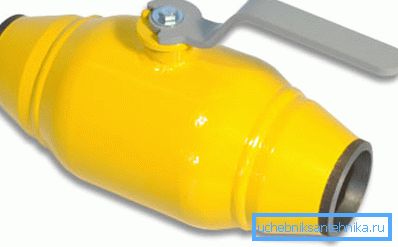

• па спосабе ўрэзкі - фланцевый, Штуцерные, приварной, муфтовый.
• па спосабе кіравання - ручной і механічны;
• па тыпу кіравання - ручка-матылёк або рычаг.

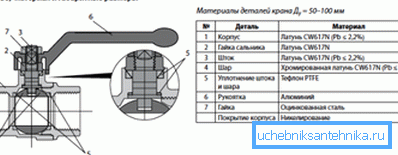

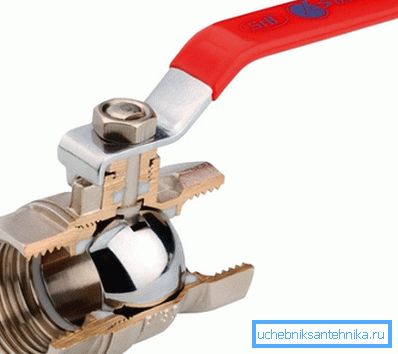

Муфтовый шаравой кран

Муфтовый кран падлучаецца да трубы муфтамі з унутранай разьбой. Паварочвання рукаяці супраць гадзінны стрэлкі да ўпора паралельна трубе азначае поўнае адкрыццё.

Краны муфтовые выконваюцца ў 3 варыянтах:

• маналітныя (экономвариант);

• двухсоставная, якія складаюцца з корпуса і муфты - самыя распаўсюджаныя мадэлі;
• трехсоставные або разборныя, якія можна паправіць самому або ўставіць новы ўшчыльняльнік.

Полнопроходной шаравыя муфтовый кран варта выбіраць, прымаючы ў разлік:

• мэта эксплуатацыі;
• тэмпературу рабочай асяроддзя, якая будзе праходзіць праз прыладу;
• ўнутранае ціск;
• дыяметр трубаправода.

Муфтовый запорный вузел па вартасці ацанілі сантэхнікі, ён шырока выкарыстоўваецца ў вода-і цепламагістраляў камунальнай гаспадаркі, але ён можа працаваць і ў газападобнай асяроддзі.

Да бясспрэчных вартасцяў арматурнага вузла адносяцца:

• малыя габарыты і вага;
• мантаж ў любым становішчы;
• лёгкасць у кіраванні;
• падача патоку ў любым кірунку;
• невысокае гідраўлічны супраціў;
• дэмакратычны кошт.

Недахопамі можна лічыць:

• неабходнасць доўгіх рычагоў для закрыцця;
• дарагоўлю электрапрывадаў для аўтаматычнага закрыцця;
• абмежаванне працоўнай тэмпературы асяроддзя - 100 ° C і ціску - 16 бар і дыяметра трубы да 100 мм;
• адчувальнасць да перападаў ціску.

Звярніце ўвагу! Муфтовые шаравыя запорные вузлы патрабуюць падвышанай увагі пры зборцы і ўсталёўцы сваімі рукамі, прытрымліваючыся дапушчальных крутоўных момантаў. Самая малая промах можа прывесці да рэзкага перападу ціску і непазбежнай паломкі вузла.

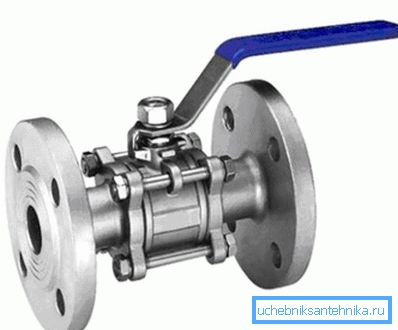

фланцевый кран

Калі тэмпература асяроддзя перавышае 100 ° C, а ціск 16 бар і праца муфтового вырабы немагчымая, выкарыстоўваюць шаравыя полнопроходной фланцевый кран. Да вартасцяў фланцавага крана сярод іншых можна аднесці магчымасць правесці рамонт (разборнай корпус).

Недахопы абумоўлены:

• высокай цаной;
• вялікім вагай;
• наяўнасцю доўгіх ручак для ручнога кіравання.

Звярніце ўвагу! Інструкцыя абавязвае паварочваць ручку да канца, каб пазбегнуць адукацыі ападкаў ўнутры вузла, якія вядуць да парушэння герметычнасці, рамонце або замене абсталявання.

Адрозненні ў праходнасці шаравых кранаў

Асноўная розніца паміж полнопроходным і неполнопроходным кранам заключаецца ў дыяметры і форме адтулін у завале. Адтуліну полнопроходного вузла ня звужаецца і супадае з унутраным дыяметрам трубы, у неполнопроходного яно лейкападобнае. Адзін такі конус звяртаецца спадзістымі бакамі насустрач патоку, калі іх два - любы бокам.

Неполнопроходной вузел у параўнанні з полнопроходным мае:

• меншую масу;
• лёгкае кіраванне;
• больш нізкі кошт запорного вузла.
• горшы прапускную здольнасць;
• большы каэфіцыент гідраўлічнага супраціву;
• больш ўмоўную даўгавечнасць.

З памяншэннем праходу, запорный элемент становіцца кампактней. Калі сіла напору не гуляе істотнай ролі, лепш абраць неполнопроходной кран, як эканамічна выгадны варыянт.

падвядзенне вынікаў

Выдатныя характарыстыкі шаравога латуневага запорного вузла дазваляюць выкарыстоўваць яго ў прамысловых і бытавых сферах. Дапамога спецыяліста ў тэхнічных тонкасцях дапаможа выбраць адзіна правільны варыянт, які будзе служыць верай і праўдай ўсю вашу свядомае жыццё.

Відэа ў гэтым артыкуле ўяўляе сабой невялікі агляд папулярных відаў шаравых кранаў.
