Што сабой уяўляе агаловак для свідравіны і як яго ўсталяваць

Правільнае абсталяванне свідравіны прадугледжвае неабходнасць ва ўжыванні оголовка. Незалежна ад мадыфікацыі, няхай гэта будзе агаловак для свідравіны 133 або іншая мадэль, гэта найбольш важны вузел у канструкцыі свідравіны.

Ужыванне дадзенага вузла робіць эксплуатацыю ўсёй сістэмы больш просты і эфектыўнай, а акрамя таго, перашкаджае трапленню ў калодзеж водазабеспячэння старонніх прадметаў.

Неабходнасць устаноўкі оголовка

Некаторыя суайчыннікі з меркаванняў эканоміі аддаюць перавагу не ўсталёўваць агаловак для свідравін, але такі падыход да эксплуатацыі свідравін не правільны. Справа ў тым, што недастаткова абматаць поліэтыленам і скотчам вусце свідравіны, а затым прыкрыць старым вядром або рондалем ўсю канструкцыю.

Ніякай скотч і ніякая плёнка няздольныя абараніць свідравіну пры ўздыме грунтовых вод. Такім чынам, адсутнасць оголовка прывядзе да пашкоджання сістэмы і да забруджвання вады.

Оголовков для свідравін ўтрымліваюць трос, на якім замацаваны погружной помпа. Акрамя таго, праз агаловак праведзены кабель падачы электраэнергіі да помпы і труба для адпампоўвання вады.

Увесь гэты вузел трывала мацуецца на обсадной трубе і дазваляе выканаць адразу ж некалькі важных задач, сярод якіх:

• забеспячэнне герметычнай надзейнай ізаляцыі вусця свідравіны ад паводак і снегараставання;
• абарона свідравіны ад траплення звонку забруджванняў і паверхневых грунтавых вод;
• прадухіленне крадзяжоў абсталявання і камплектуючых матэрыялаў, якія былі задзейнічаныя пры эксплуатацыі студні свідравіны, што актуальна пры сезонным пражыванні ў загараднай хаце ці на дачы;
• дасягненне павялічанага Дэбет пяшчаных неглыбокіх свідравін дзякуючы напрузе, ўтвараецца падчас працы помпы;
• прадухіленне ўнутранага прамярзання студні ў халодную пару года;
• павышэнне якасці якая здабываецца вады за кошт адсутнасці траплення забруджванняў звонку;
• павелічэнне эксплуатацыйнага рэсурсу помпы за кошт надзейнага падвешвання.

Тыпы свідравін оголовков

У адпаведнасці з матэрыяламі, ужытымі пры вытворчасці, адрозніваецца два тыпу оголовков:

• Металічныя канструкцыі, якія вырабляюцца з ужываннем сталі або чыгуну. Такія вырабы карыстаюцца найбольшай папулярнасцю, так як доўга працуюць без паломак.

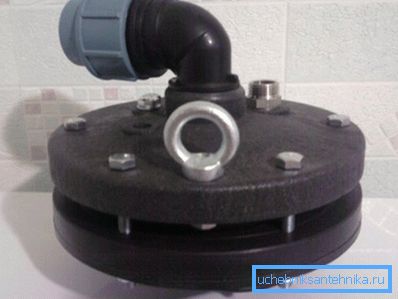

• Пластыкавыя мадыфікацыі паўсюдна набываюцца для камплектацыі малозаглубленных свідравін. Асноўным перавагай пластыкавых вырабаў з'яўляецца кошт больш даступная, у параўнанні з коштам металічных аналагаў.

Акрамя таго, оголовков адрозніваюцца памерамі, у выніку можна набыць вузел, разлічаны на патрабаваны дыяметр, напрыклад 125 мм або 160 мм.

канструкцыйныя асаблівасці

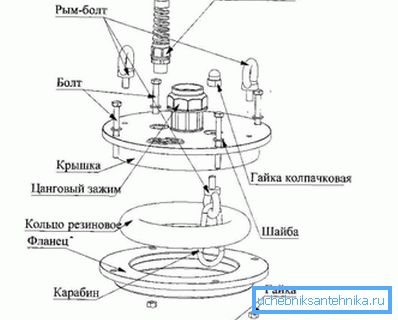

Стандартны агаловак для аснашчэння свідравін камплектуецца наступнымі прыстасаваннямі:

• металічным або пластыкавым фланцам;
• ахоўным вечкам;
• гумовым кольцам;
• карабінам;
• крапежнымі элементамі.

На ўнутраным боку сталёвы вечка прыварваюць адзін рым-болт, а на вонкавым боку прыварваюць два ніта. Да асноўных пераваг мантажу такой канструкцыі варта аднесці тое, што ўстаноўка не прадугледжвае неабходнасці ў правядзенні зварачных работ.

Для таго каб усталяваць выраб на вусце свідравіны, дастаткова зацягнуць фіксуюць балты. Крапежныя балты сціскаюць крышку, прыціскной фланец і ушчыльняльную гумовую праслойку ў адзіны герметычны пласт.

Прымяненне такой канструкцыі забяспечвае прастату і выгода мацавання погружной помпы за рым-балты, размешчаныя на вечку. Ўздым і апусканне прылады для свідравіны можа ажыццяўляцца праз грузапад'ёмных механізмаў тыпу лябёдкі або крана.

Да ўнутраным боку вечка мацуецца карабін, за які можна зафіксаваць трос, на іншым канцы якога размяшчаецца помпа. Такая сістэма істотна спрашчае прымяненне сістэмы водазабеспячэння з свідравіны.

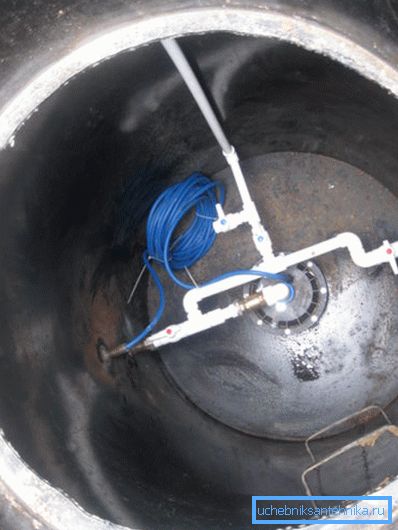

мантажныя работы

• На пачатковым этапе правядзення мантажных работ абразаем обсадочную трубу перпендыкулярна яе восі.
• Старанна выраўноўваем абзу зрэзу і зачышчаем яе ад задзірын.
• Вонкавую частку обсадочной трубы зачышчаем сваімі рукамі ад забруджванняў і ад пылу, які грунтуецца і пакрываем антыкаразійнай фарбай.
• Пасля гэтага далучаем да пластыкавай трубе помпа.
• Туды ж мацуем трос неабходнай даўжыні і нарошчваем кабель.
• Сабраную канструкцыю сцягваем хамутом.
• Мацуем да карабіна свабодны канец троса, продевая праз рым-ніт, размешчаны ў ніжняй частцы вечка.
• Праз вечка прапускаем пластыкавую напорную трубу і сілавы кабель.
• Гумовае кольца і фланец усталёўваецца плоскай паверхняй вонкі на обсадную трубу.
• Пасля таго як погружной помпа апусцілі ў свідравіну, усталёўваем крышку герметизатора. Каб усталяваць вечка, трохі прыўздымае гумовае кольца і фланец да вышыні вечка оголовка.
• Вечка і фланец сцягваем балтамі так, каб гумовае кольца-пракладка сціснулася.

Важна: Для таго каб выключыць верагоднасць правісання поліэтыленавай напорнай трубы, ўжываем фіксуе цанговый заціск. Правіслых кабелі фіксуюцца з дапамогай кабельных уводаў.

Робім агаловак самастойна

Такім чынам, як зрабіць агаловак сваімі рукамі?

• Фланец оголовка робім з ліставай ацынкаванай сталі таўшчынёй у 10 мм. У адпаведнасці з вонкавым памерам обсадной трубы, выразаны фланец з унутраным дыяметрам, трохі якія перавышаюць гэты памер.
• Па дыяметры фланца выразаем заглушку, да якой пасля можна будзе прыварыць уступныя штуцера для напорнай трубы і для сілавога кабеля.
• Звонку вечка прыварваюць два рым-ніта, якія неабходныя для ўзняцця вечка і для спуску помпы пры выкананні тых ці іншых прафілактычных работ.

• Знутры вечка прыварваюць адзін рым-ніт, за які ажыццяўляецца мацаванне помпы на тросе.
• Вечка, далучаную да фланца, сцягваем балтамі.

Важна: Каб самаробны агаловак быў у дастатковай ступені герметычны паміж фланцем і вечкам размяшчаем гумовае кольца-пракладку.

выснову

Свідравіна паблізу загараднага дома - гэта неад'емны атрыбут паўнавартаснага всесезонного пражывання за горадам. Але кошт некаторых канструктыўных элементаў, неабходных для будаўніцтва сістэмы водазабеспячэння высокая.

Каб зэканоміць свае грошы гэтыя прылады можна вырабіць самастойна. Для таго каб спрасціць выраб і ўстаноўку оголовка, паглядзіце відэа ў гэтым артыкуле.
