Што такое дэбет свідравіны і як гэта адбіваецца на мантажы

Перш за ўсё, напэўна, варта сказаць, што дэбіт або дэбет свідравіны - гэта яе здольнасць папаўняць адпампоўваюць з яе ваду на працягу пэўнага часу (за адзінку вымярэння звычайна бярэцца адзін гадзіну). Ад гэтага наўпрост будзе залежаць магутнасць гидрофора або погружной помпы, што ўстанаўліваецца вамі для падачы вады ў дом і гаспадарчыя пабудовы.

Як усё гэта вылічыць, мы даведаемся ніжэй, а таксама паглядзім тэматычнае відэа ў гэтым артыкуле ў якасці дадатковага матэрыялу.

Суадносіны крыніцы і помпы

Вызначэнне статычнага і дынамічнага ўзроўню вады

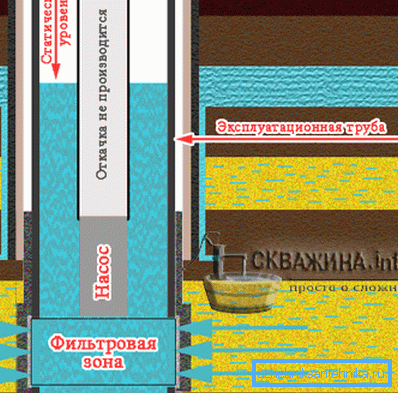

• Для свідравін (студняў) існуе два вымярэння, якія вызначаюць адзнаку вады ў крыніцы, і ад гэтага будзе залежаць прадукцыйнасць вашага крыніцы. Пасля свідравання і ачысткі адтуліну свідравіны ня эксплуатуюць на працягу 1-2 сутак, як таго патрабуе інструкцыя, і пасля гэтага замераць колькасць вады, якая паспела набрацца ў эксплуатацыйную трубу. Гэта і будзе статычным узроўнем, прычым, калі ўсё зроблена правільна, то слуп павінен быць вышэй фільтравае зоны, то ёсць месцы водазабору з ваданоснага пласта.
• Цяпер можна вымераць дынамічны ўзровень, які дапаможа вызначыць дэбет свідравіны і для гэтага трэба правесці водазабор на працягу гадзіны з пэўнай інтэнсіўнасцю (м³/ Г). Калі інтэнсіўнасць адбору не будзе перавышаць здольнасць крыніцы да папаўненню, то праз пэўны час ўзровень стабілізуецца на пэўнай адзнацы і будзе называцца дынамічным. Гэта сведчыць аб тым, што для погружной помпаў рознай магутнасці такое вызначэнне можа быць розным. (Гл. Таксама артыкул Які помпа лепш для свідравіны: параметры падбору.)

Заўвага. Усе замеры для статычнага і дынамічнага узроўняў вырабляюцца ад паверхні грунту да люстэрка вады.

Вызначэнне дэбіту свідравіны

Вызначыць дэбет неабходна, каб ясна ўяўляць сабе магчымасці яе эксплуатацыі, да таго ж, не ўсе яны аднолькавыя. Напрыклад, пры свідраванні свідравіны на пясок яе дэбет апынецца значна менш, чым у артэзіянскай аналага, бо першы варыянт закранае толькі верхнія пласты ваданоснага пласта. Для падобных разлікаў выкарыстоўваюць або магутны помпа, альбо эрлифт.

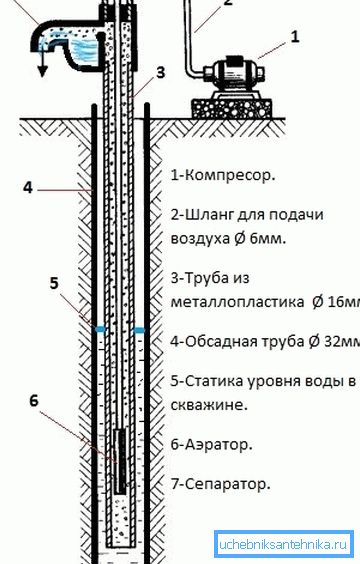

Заўвага. Эрлифтом завецца сістэма, якая ўжываецца пры прадзьмуху свідравін. Падымае ваду на паверхню пры дапамозе сціснутага паветра.

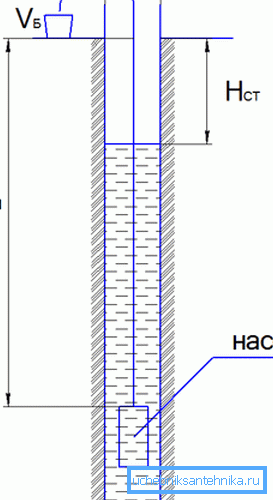

Давайце паспрабуем разлічыць дэбіт у свідравіне на ваду глыбінёй 5о м, дзе зона водазабору (фільтравае) з ваданоснага гарызонту знаходзіцца на 45 м глыбіні. Статыстычны ўзровень у гэтай эксплуатацыйнай трубе пасля адстою возьмем за 30 м і вылічым агульны слуп. Так, слуп у зоне эксплуатацыі ў нас атрымаецца 50-30 = 20 м.

Дапусцім, што за адну гадзіну мы адпампоўваць 2 м³ вады, пасля чаго замерым адлегласць да люстэрка і атрымліваем 34 м замест 30м статычнай адзнакі. Значыць, дынамічная адзнака ў эксплуатацыйнай трубе пры дебите 2 м³/ Г у нас складзе 34 м. Некаторыя свідроўшчыкі, выкарыстоўваючы такі метад, і ўносяць яго ў пашпарт.

Для ўнясення дадзеных у пашпарт выкарыстоўваецца формула: Dt = V / (H_din-H_stat) * H_w

Пры гэтым дэбіт у м³/ Ч пазначаны Dt, інтэнсіўнасць адпампоўкі пры замеры ў м³/ Г - V, дынамічны ўзровень, які замерыцца адразу пасля адпампоўкі - H_din, статычная адзнака пасля адстою - H_stat і вышыня вадзянога слупа - H_w.

У такім выпадку агульны дэбіт атрымаецца 2/4 * 20 = 10 м³/ Г, але тут існуе верагоднасць сур'ёзнай хібнасці. Як вы памятаеце, у разлікі закладвалася адпампоўка 4 м вадзянога слупа у гадзіну і цалкам лагічна выказаць здагадку, што пры павелічэнні магутнасці помпы ў два разы слуп вады за такі ж прамежак часу панізіцца на 8 м, гэта значыць, у два разы больш. Але на практыцы такой прапорцыі не існуе.

На практыцы атрымліваецца, што пры павелічэнні інтэнсіўнасці водазабору адзнака ў эксплуатацыйнай трубе будзе падаць нашмат хутчэй, чым у два разы. Такая анамалія атрымліваецца пад уплывам розных фактараў, прычым для кожнай свідравіны яны будуць мяняцца, як адбіткі пальцаў у залежнасці ад асобы. Таму, для больш дакладных разлікаў вырабляецца яшчэ адзін водазабор з падвышанай (паніжанай) інтэнсіўнасцю.

Выкажам здагадку, што другі замер мы будзем вырабляць, откачивая слуп з інтэнсіўнасцю 3 м³* Гадзіну, і люстэрка апусцілася на 8 м ніжэй ад статычнай адзнакі. Цяпер нам трэба для вылічэнні выкарыстоўваць больш нізкі дынамічны ўзровень (38 м) па суадносінах да высокага (30 м), выкарыстоўваючы наступную формулу.

Для вызначэння ўдзельнай дэбіту (пазначым яго Du) ўжываем формулу Du = V₂-V₁/ H₂-H₁. Тут ужо V₂ будзе пазначаць вялікую інтэнсіўнасць адпампоўкі, а V₁ адпаведна - меншую. Сапраўды гэтак H₂ будзе пазначаць падзенне слупа пры большай інтэнсіўнасці, а H₁ - падзенне пры меншай. (Гл. Таксама артыкул Адаптар для свідравіны: асаблівасці ўстаноўкі.)

Пры такіх разліках ў нас атрымаецца (3-2) / (8-4) = 0,25, гэта значыць, удзельная дэбіт замяраць свідравіны будзе складаць 0,25 м³. Гэта сведчыць аб тым, што павелічэнне дынамічнага ўзроўню ў эксплуатацыйнай трубе на 1 м павялічыць дэбіт на 0,25 м³ (Глыбіня помпы тут павінна быць не ніжэй фільтравае зоны).

Цяпер застаецца падлічыць рэальны дэбіт нашай свідравіны, толькі ўлічыце, што ў дадзеных вылічэннях падстаўляюцца нерэальныя значэння і вам трэба толькі выкарыстанне формул, прыведзеных у артыкуле, але не лічбаў. Выкарыстоўваем формулу Dt = (H_filter-H_stat) * Du.

Тут Dt будзе пазначаць удзельная дэбіт, H_filter ўзровень верхняй адзнакі фільтравае зоны (у нас - 45м), H_stat статыстычны ўзровень (у нас - 30М) і Du - удзельная дэбіт (у нас - 0,25м³/ Г). Значыць, Dt = (H_filter-H_stat) * Du = (45-30) * 0,25 = 3,75м³/ Ч. Гэта значыць, значэнне 3,75м³/ Ч як раз і будзе нашым рэальным дэбітам.

заключэнне

Зыходзячы з напісанага вышэй, можна зрабіць выснову, што помпа, якім будзе вырабляцца адпампоўка вады з эксплуатацыйнай трубы павінен падбірацца ў адпаведнасць з са значэннем Dt (у нашым выпадку - 3,75м³/ Г). Гэта значыць, тут важная не цана помпы, а яго магутнасць, адпаведная гэтай лічбы (можна браць з запасам) і тады вы забяспечыце сабе нармальнае (бесперабойнае) водазабеспячэнне.
